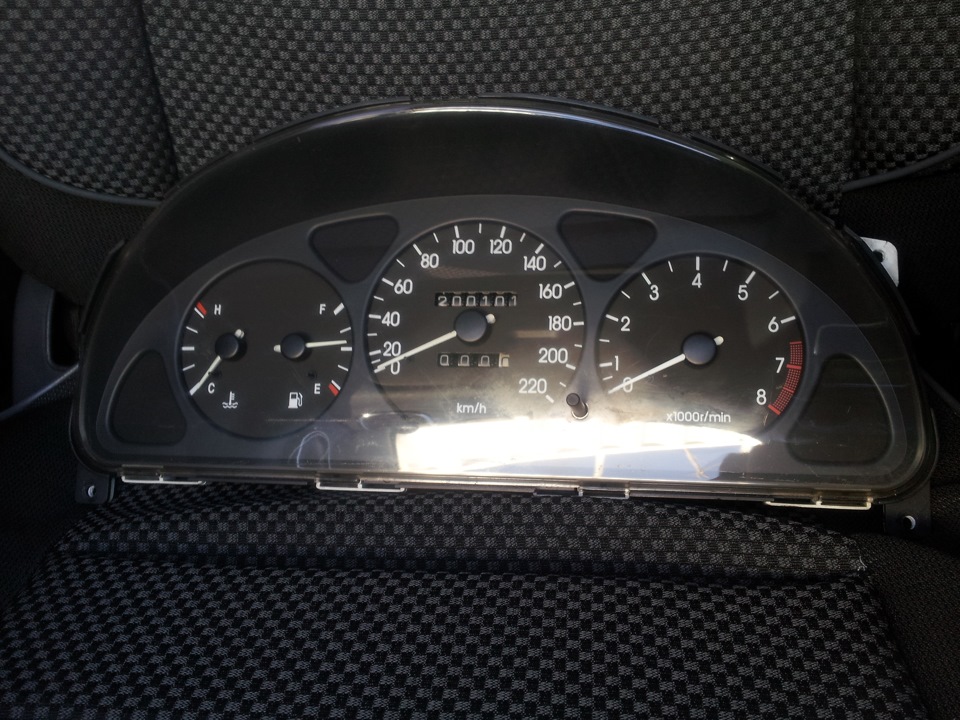

Найзвичайніша і практична приборочка)

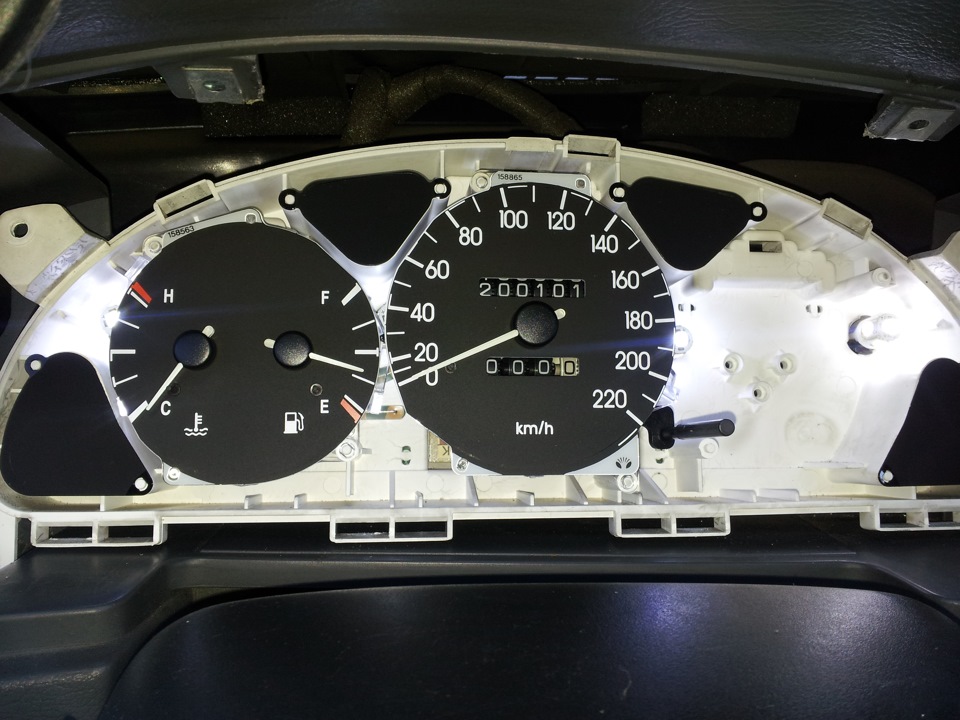

З підсвічування реалізовано шляхом заміни лам розжарювання насвітлодіоди білі, поки влаштовує, хоча не заважало б замінити насвітлодіодні стрічки або друковані плати зі світлодіодами, але цевже якось пізніше)

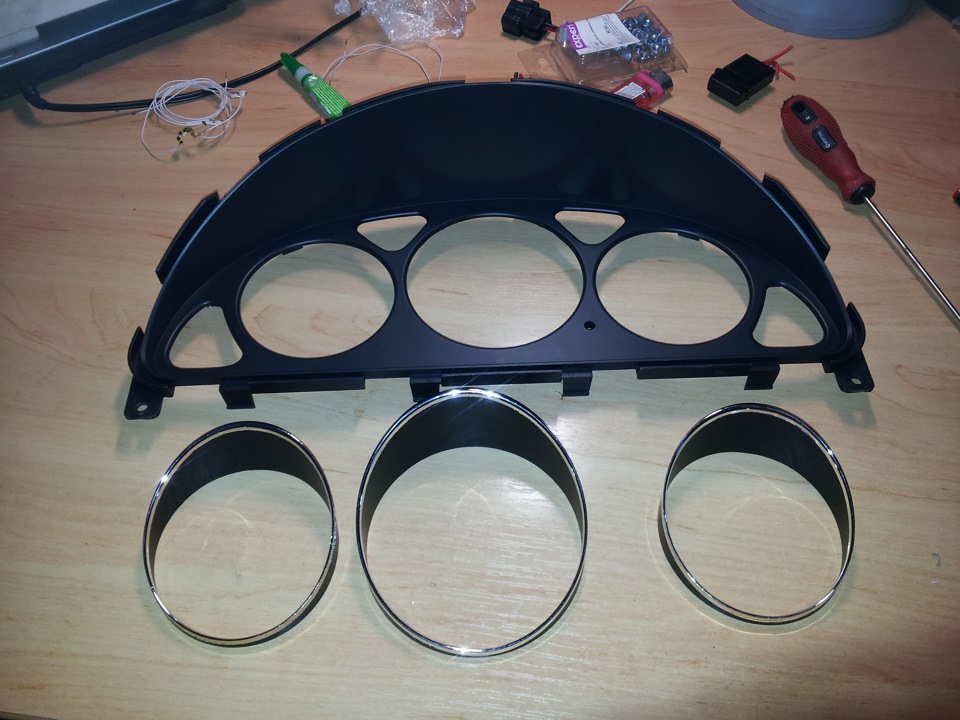

Загалом насамперед хотілося змінити колір стрілок і встановитизаздалегідь придбані кільця.
/>

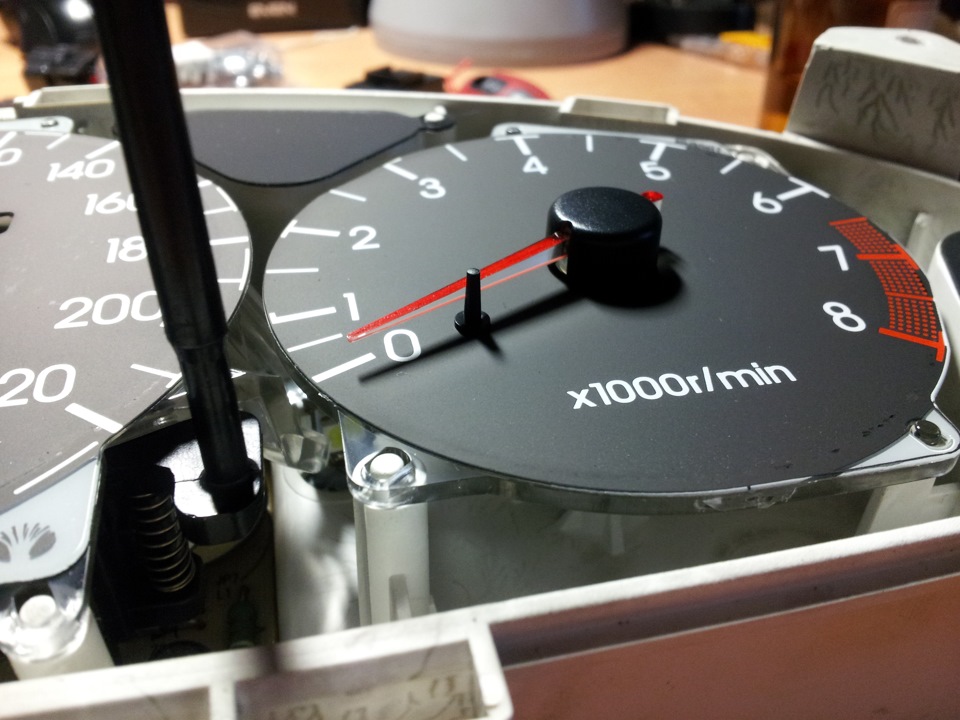

Розібрав приладку, і пофарбував стрілки заздалегідь купленимчервоним маркером, так як експеримент з червоним лаком для нігтівпровалився… результату, на вигляд стрілки червоні як із заводу, зтим же відблиском. Красти потрібно тільки верхню частину стрілки івсе.

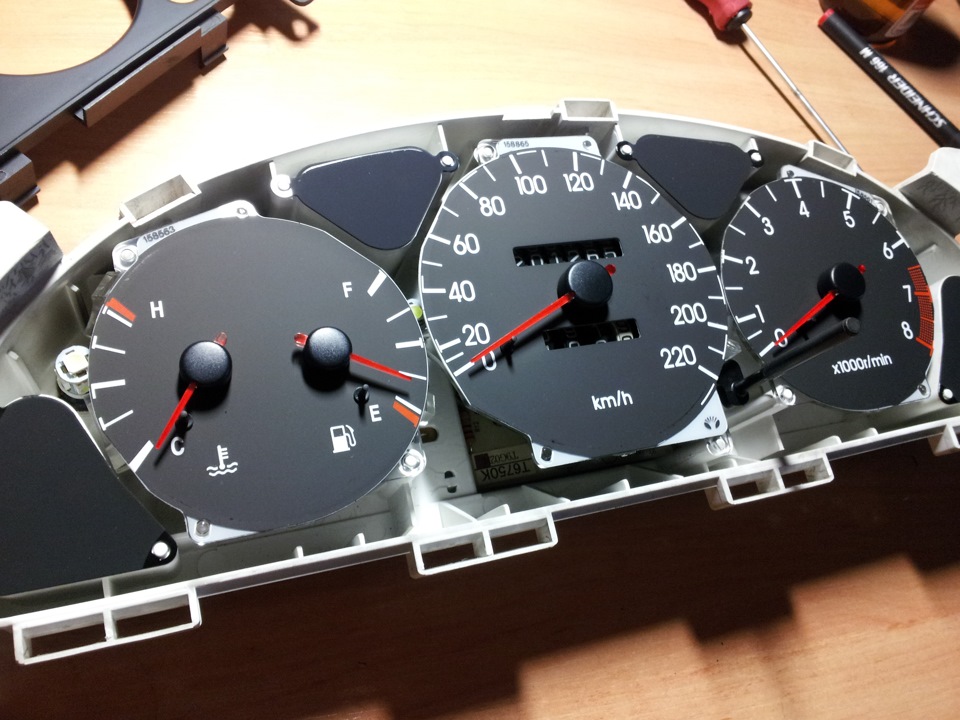

приміряв, розмітив та встановив їх. Зібрав усе у зворотномупорядку, вийшла ось така краса :) + Задоволений своєю роботою, пішов встановлювати прибирання назад в авто. Встановив, підключаю, і ... Твою дивізію, все те красиво, але в темряві підсвічуваннястрілок практично не видно ... Звичайно засмутився, і згадав, щозамовляв у UnderWather Комплект світлодіодів дляпідсвічування стрілки. Як я так примудрився прошлепати і забути проних, сам не знаю. Знову зняв приладку і пішов додому переробляти.> Далі відклеїв шкали, і зі зворотного боку, змивкою для нігтіввиправ фільтри на шкалах. Прилади розібрав повністю і наклеїв наних світлодіоди.
Самі отвори для стрілок в оргсклі, розточив але потрібного розмірудля свічення світлодіодів. Зворотному порядку, знайшов старий блокживлення на 12в і відразу перевірив як воно світить. .
Ось так світить у темряві. За рахунок пофарбованих стрілок, яскравість свічення стрілок оптимальна і для них резистор непотрібен.
Зібрав усе у зворотному порядку
працює.
Думав уже йти встановлювати в машину, дивись на годинник, а вже 3години ночі на дворі)))
Довелося відкласти все, і тупотіти спати) Вже вранці взяв приладкуі пішов її встановлювати.
Ось так вона виглядає в авто. >
І ось так із габаритами ввечері
Запчасти на фото:201326Результатом нереально задоволений, але потрібно буде все-такидумати щось з підсвічуванням шкал, оскільки після відмиванняфільтрів, світить не зовсім поступово. Пересвіт думав робити синій, але напевно таки зроблю білий, він як то більш солідно виглядає :)Залишилося визначиться з варіантом реалізації підсвічування шкал.Всім хто читав цю писанину велике спасибі ) Якщо сподобалося, незабуваємо ставити лайки :)
Світу та добра всім!
Коментарі20
Куди підключав підсвічування стрілок?
Як і всі на контакти підсвічування
Є приладка можеш мені переробити зможеш або для себе зробив
Особливо нічого складного в переробці немає, потрібен тільки вільний час та наявність матеріалу)
Поки ходив панельку приміряти, 1164 км. намотав)))
1525км )))Просто Машину ставить далеко від дому, а Спідометр/Одометр працює навіть у відключеному від авто стані, тобто під час ходьби теж ))(Жарт)
А де колодязі такі купити?
Pandora Studio, тут на драйві є.
Відмінна робота. я ось не можу зрозуміти чому стрілка рівня палива не опускається вниз після вимкнення запалювання.
Спасибі) З приводу стрілки, мабуть така технічна особливість даної моделі авто, можливо недоробка ...
У мене теж не опускається!
Ну підкажи, стільки часу вже пройшло, як маркер, не вигорів, не зліз зі стрілок? не задню? З задньої частини покриття на стрілці не знімав?
Ну ось на сьогоднішній день все ок, не вигорів і не поміняв колір маркера. Злізти він не може фізично, так як це не лак))) Нижню частину я стер у звичайній приладці, і пофарбував червоним лаком, результатом незадоволений, колір більш тьмяний, заводсь...
Добре вийшло, трьох 3528 мало для стрілок, імхо 4 на 2 маленькі і по 5 на великі в рази проклеїти стрічку не набагато складніше ніж замінити лампочки, ефект зовсім інший) плата ... звичайно ще той геморой)))
при яскравому сонці стрілки сильно тьмяніють, або взагалі змінюють колір і тд, знаю проходив)))
Спасибі) Підсвічування стрілок мені з головою, яскравіше точно не варто, бо зліпити буде, і потрібно буде ставити резистор. На старій приладці, яку переробив і продав, стрічки клеїв, ефект трохи кращий, але не на багато) залишив світлодіоди, лізти бі...
можна замість резисторів поставити ldr, фото резистор, вдень буде яскраво, вночі притушено. Поки не поставив фото датчик, їздив з таким все ок
А навіщо їх підсвічувати при яскравому сонці? )) Вони підсвічуються разом із габаритами, вдень підсвічування стрілок не потрібне)
я простий не вимикаю габарити, точніше завжди вмикаю)
А сенс? Світлодіоди мають свій термін світіння
