Самодельна зарядка для АКБ

Нещодавно зіткнувся з неприємністю — розрядилася АКБ, поки прибираву салоні, і були відчинені двері (з нижньою ) підсвічуванням) івключене запалення Нормальної зарядки під рукою не виявилося, априкурити не було в кого — дуже вчасно всі сусіди з дворуроз'їхалися. Для ноутбука Dell, що видає 19 В і струм близько 3ампер.Для зарядки АКБ потрібна напруга не більше 16-16, 5 В.Відповідно, від ноутбукової зарядки потрібно було якось "зрізати"зайві 3 вольта.

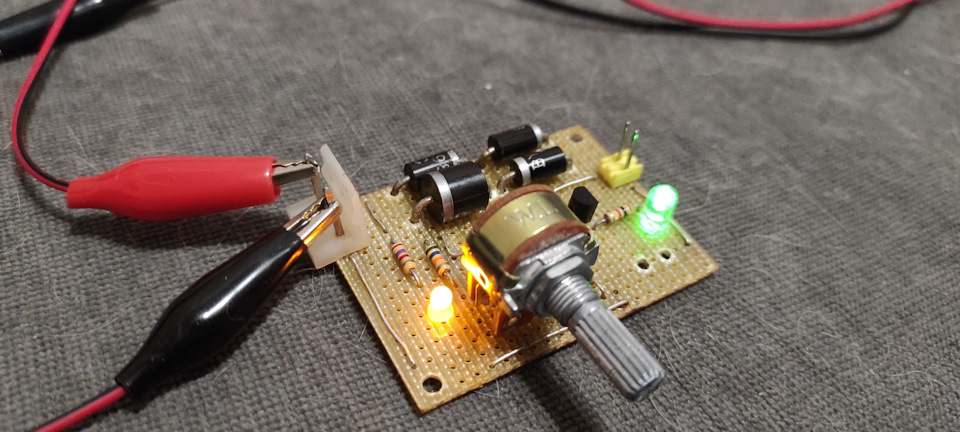

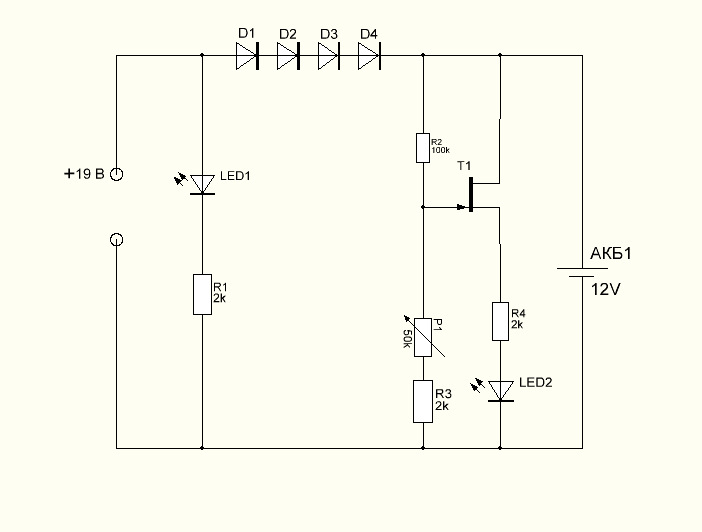

У розрив між зарядкою і АКБ включив послідовно 4 випрямні діоди на3 ампери, на кожному з них падає близько 0, 6-0, 8 вольт, залежно відструму, що протікає (більше струм - більше падіннянапруги).Відповідно, чотирма діодами забираються 2, 4-3, 2 вольта, іна АКБ подається напруга в районі 16 вольт. Спочатку діодипідключав просто крокодилами. Відповідно - купа проводів, бардак укімнаті, незручно та непрактично. Потім вирішив перемістити все цена монтажну плату і доповнити схему. По-перше, додав індикаторнаявності вхідної напруги (3 мм світлодіод на фото). По-друге, зробив найпростіший, але не особливо точний ланцюг індикації рівнязаряду (5 мм світлодіод на фото). Індикація зарядженості – напольовому транзисторі. За допомогою змінного резистора регулюєтьсянапруга, при якій він відкривається і подає струм на індикаторнийсвітлодіод. При підключенні розрядженої батареї налаштовую резистортак, щоб 5 мм світлодіод ледве починав. Світитися. У міру зарядкиАКБ напруга зростає, у тому числі на затворі транзистора, і вінвідкривається ще більше, збільшуючи струм на світлодіоді. Начотирьох діодах максимальний струм зарядки виходить близько 3ампер. Якщо підключити п'ятий, то струм буде близько 2, 5-2, 7 А.Діоди дуже сильно гріються, т.К. Струм практично з їхньої межі (внаявності був лише один 10-амперник, інші на 3 А). Але в цілому, все працює, і для зарядки АКБ цілком підходить. Радіоаматорів прошуне кидатися камінням — у цій справі не експерт, і цілком можливо, що схему вибрав не найоптимальнішу. Так, є якісніші та надійнішісхеми, із захистами всякими, автовідключенням тощо, але це меніпоки не по зубах))
