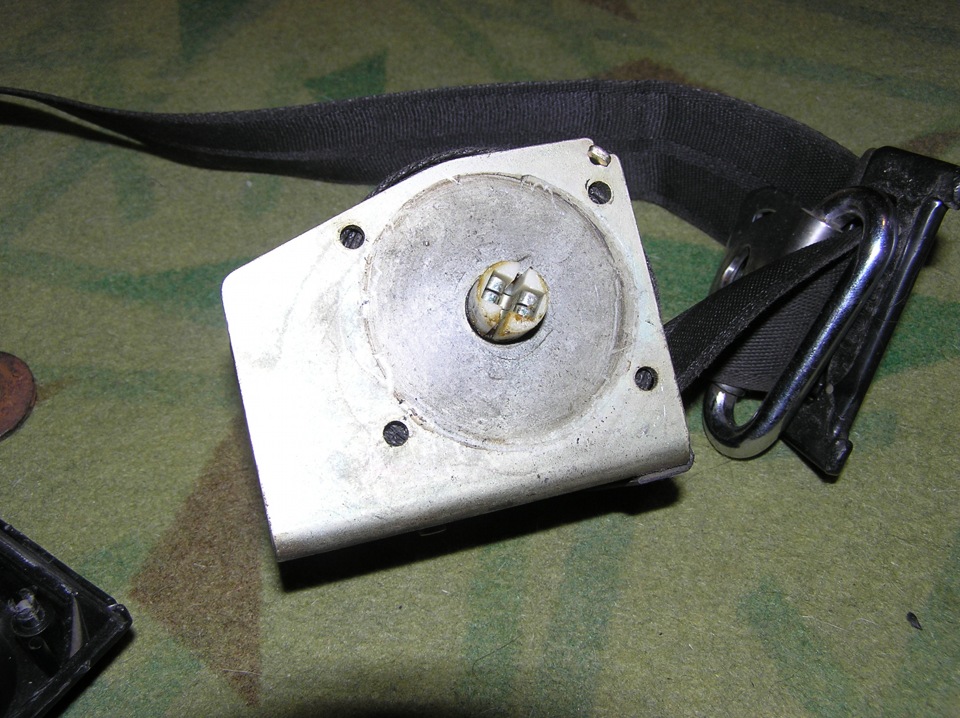

Механізм у зборі зі знятою кришкою

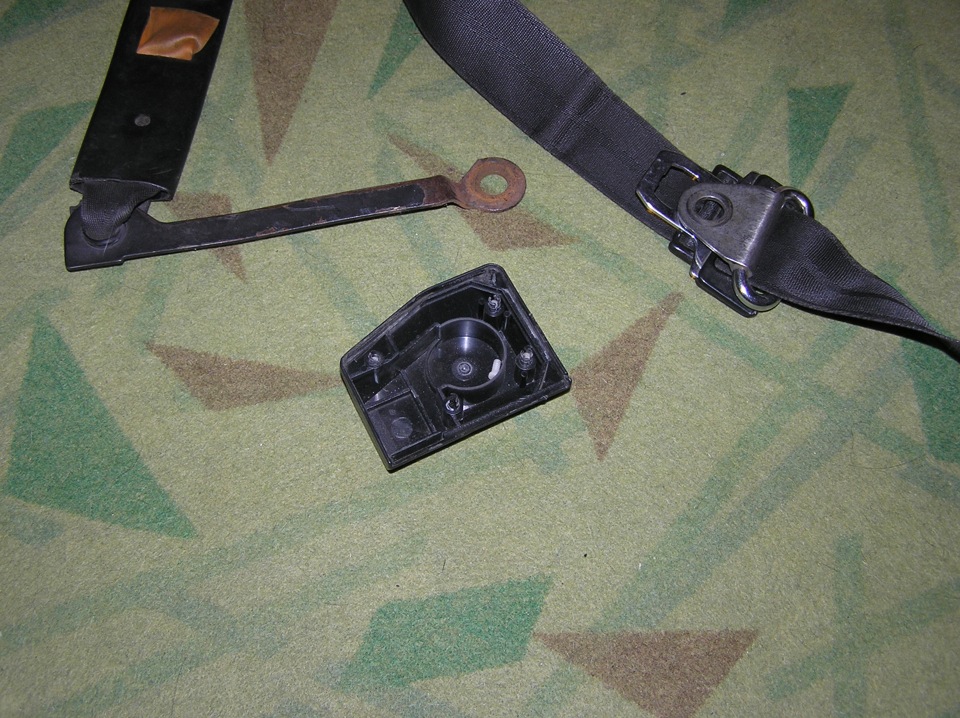

Кришка

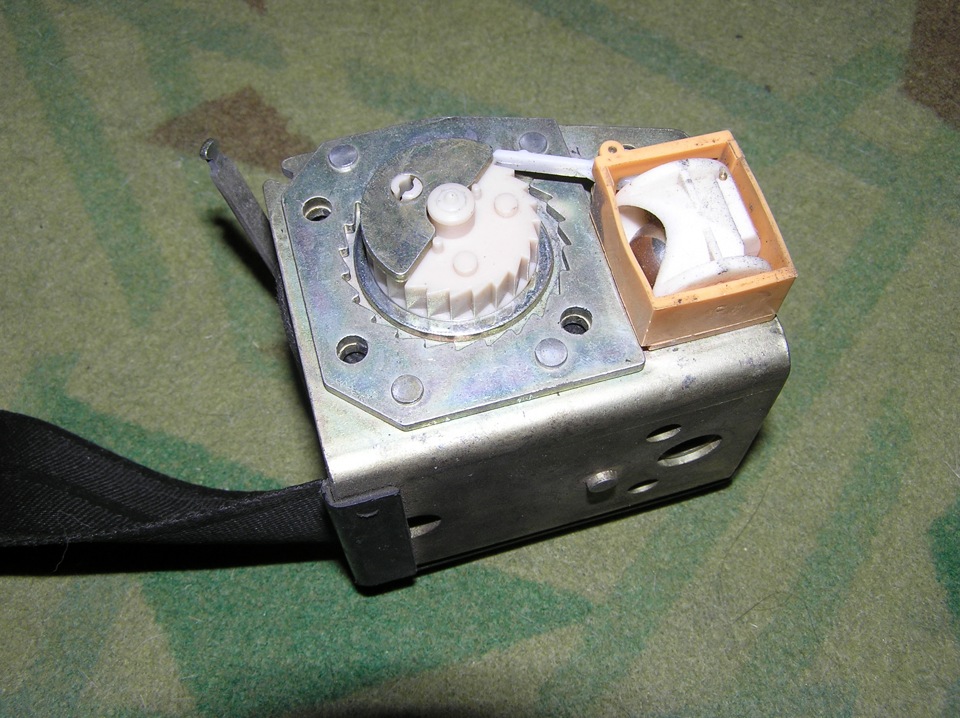

Кулька і Ко — відповідає за блокування витягування ременя в негоризонтальному положенні
Шайба блокуюча витягування ременя при ривку і пластикова хронінаяка в штатному режимі дозволяє ремінь таки витягнути :) Деталь яканеобхідна для блокування витягування в не горизонтальному положенніПовністю розібрана частина на бабині По суті тут два пристрої -перше блокує розкрутку ременя при не горизонтальному положенні (переворот) машини і складається з кульки, що знаходиться впластиковій детальці з блокатором і пластикового кільця, одягненогона вісь бабини. Другий пристрій - блокування пр різкому ривкуременя (удар машини).
Принцип роботи першого:при горизонтальному положенні кулька тиснена металеву "качельку" яка відводить пластиковий стопор від зубцівпластикової шестерні = ремінь можна витягнути, якщо зміститигоризонтальне становище бабини, кулька перестає давати на стопор івін блокує поворот шестірні - ремінь не розмотуватиметься.
Другий пристрій - при ривку пружинка розтягується і металеві зубціне дають витягнути ремінь.Тут ремонт теж зводиться до протираннявід бруду і все можна ще змастити або графітовим мастилом абопросто м'яким олівцем по металевих деталях, що труться. Далі всеакуратно збираємо та насолоджуємося безпроблемною роботою ременябезпеки.
Головне не використовувати мастила, які можуть на себе наліпити пил— такі як літол, вд40 ітд ітп
< /
Коментарі20
1) ремені досить сильно розрізняються по конструкції; 2) ремені розраховані на жирдяїв.
А чим розкручувати їх, у мене щось не вийшло, звичайна викрутка не підходить
Я ж описував Що б розібрати ремінь його необхідно розмотати і далі вибити чотири пластикові кліпси-розпірки, для цих цілей підійде будь-що від чекана до просто міцної трубочки.
Правильне діло! Теж набридли ремені, постійно рукою запихаю, та плюс ще й усі брудні вже)
млинець, а що робити якщо ремінь заклинило і він не розмотується?
розбирати і дивитися, що заклинило
Я кульку виймав

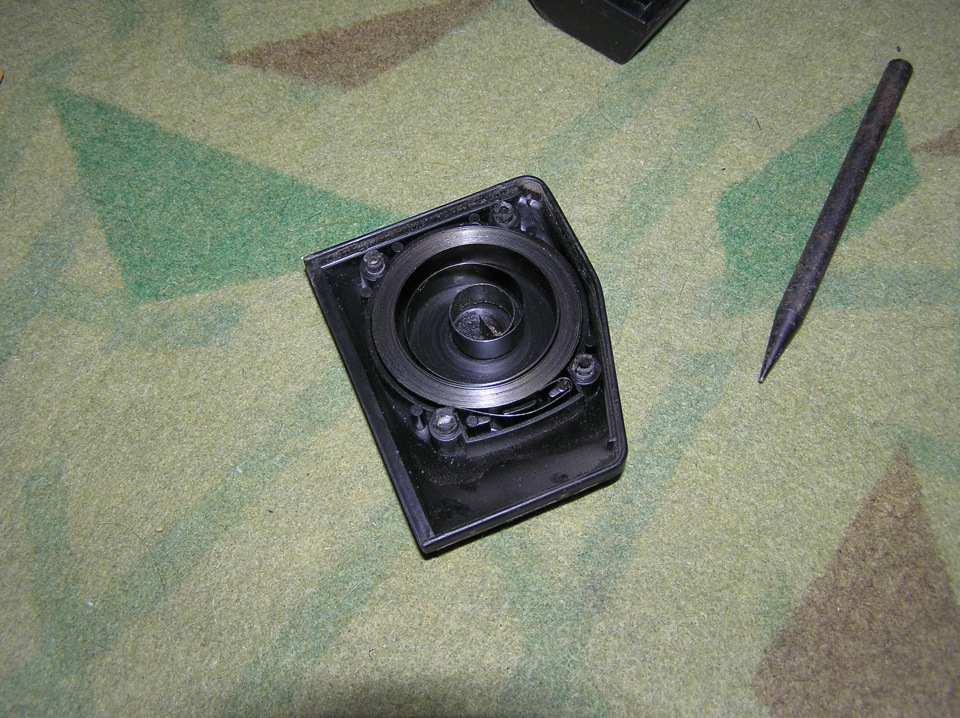

Особливе дякую за фотку кришки з пружиною всередині) сам разів десять намотував її неправильно, ніяк не міг збагнути в який бік вона повинна бути намотана)
Виходить, якщо викинути кульку або платівку, що перешкоджають розмотування в негоризонтальному положенні, котушка зможе функціонувати під постійним нахилом? і СИСТЕМА інерціонка при цьому ніяк не постраждає?
інерційний механізм все одно буде працювати, якщо спокійно витягувати ремінь він не блокується. Зовсім викидати цей блок з кулькою, не можна. трясіння кузова До того, як пристебнуте тіло почне витягувати ремінь
а ти пружину потім накручував і в кришку вставляв або вона в тебе так само в кришці і залишалася?
Вставляв у кришку і потім разом з кришкою накручував. Інакше не виходило
Чого то я не зрозумів у чому полягає саме ремонт? Розібрати-зібрати? Я теж морочився, намагався зробити, про що є звіт. Але нічого як то не вийшло. Задні як не затягувалися, так і не стали. Купив комплект за 1100р з нової машини. Задні теж хрінова за...
ремонт полягає в тому, що у мене вони стали затягуватися ) а до цього доводилося запихати рукою. тому я комплект не купував -Р
так та про це, тобто як вона на фотці в такому положенні змотувати її? крутив до кінця, довжину відтягуваного ременя відміряв щоб, все одно не змотує (мучився поки не забив на неї, лан спробую ще разок ...
ну ти її змотуєш в кришку, щоб вона там лежала як на фотці, потім береш кришку з пружиною і серединку пружини вставляєш в проріз вала на основному шматку ременя, і далі крутиш кришку з ременем акуратно стежачи щоб пружина не стрільнула поки що вистач...
я замотував її безпосередньо в проріз на другому фото, максимально затягував на це валу вставляв куточок у кришку і надягав ... коли змотується чутно що ця пружина промотується там вхолосту багато разів, а ремінь змотується мінумум (
ну не правильно ти намотував, треба матати разом з кришкою, і крутити зручно, і пружина ставати так, як треба.
підкажи як ти пружину встановив? Якою стороною? Запарився вже мучаться і так і сяк її ставив, трохи змотує потім висить як ганчірка = (
ти про яку пружину говориш? якщо про зворотну всього ременя, то там досить просто, одягаєш кругляшок на вал (видно на фотці) при цьому вся пружина лежить у кришці чорної вже покладена в пазу (теж на фотці видно) і починаєш крутити у бік закручування ...
