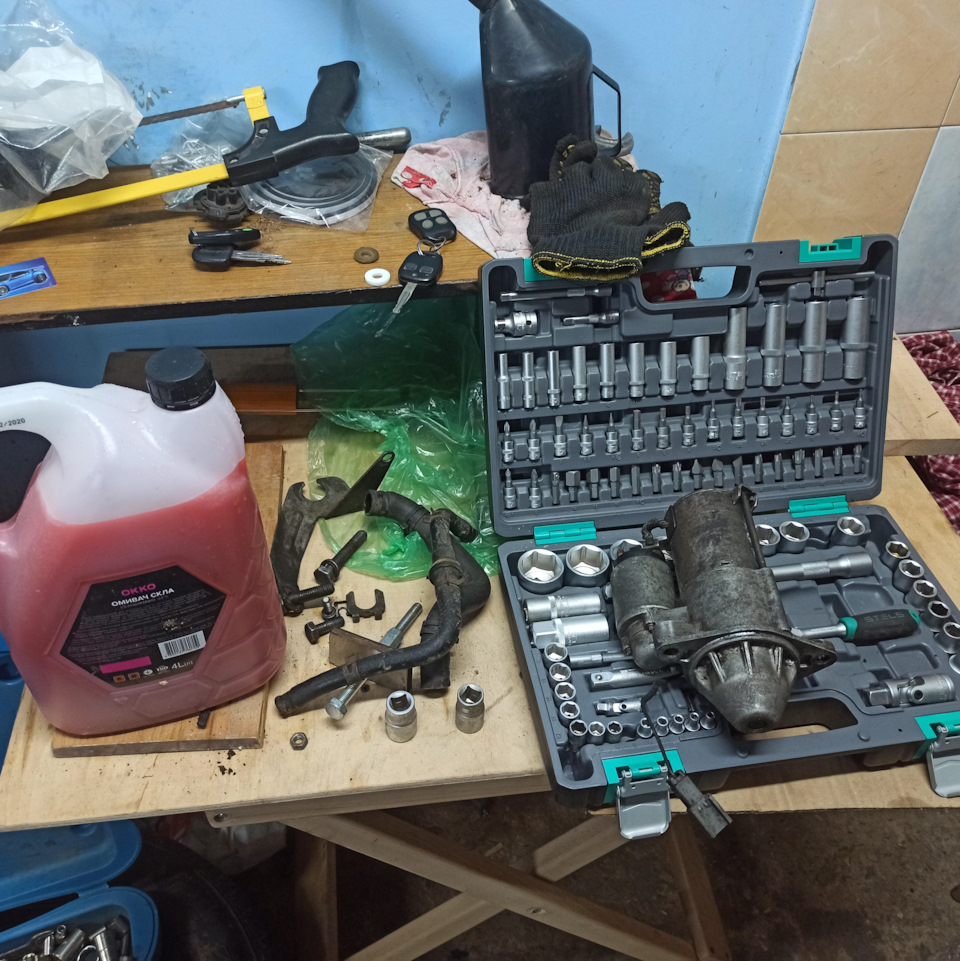

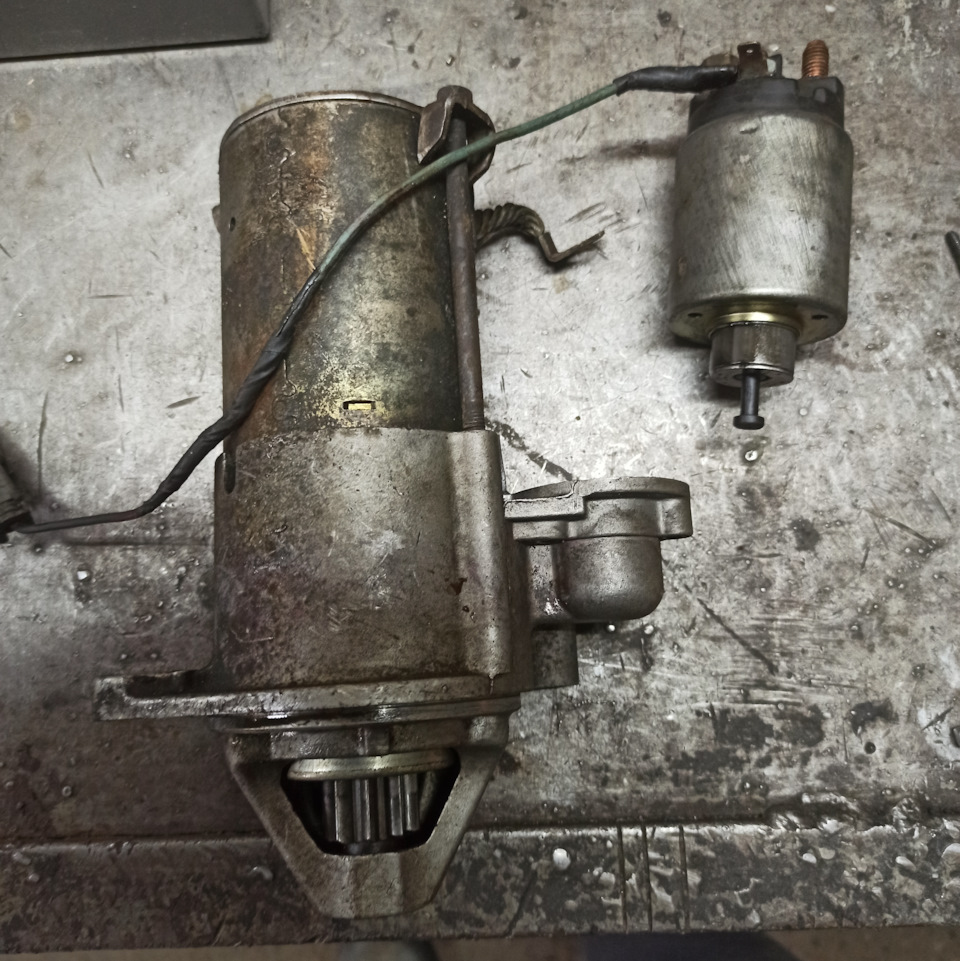

Ціна питання година часу, причому абсолютно неспішно Стартер забрав на роботу для подальших маніпуляцій Почистивши нечисленний бруд щіткою, почав розбирання Першим було знято втягуюче, потім задня кришка щіткового вузла.

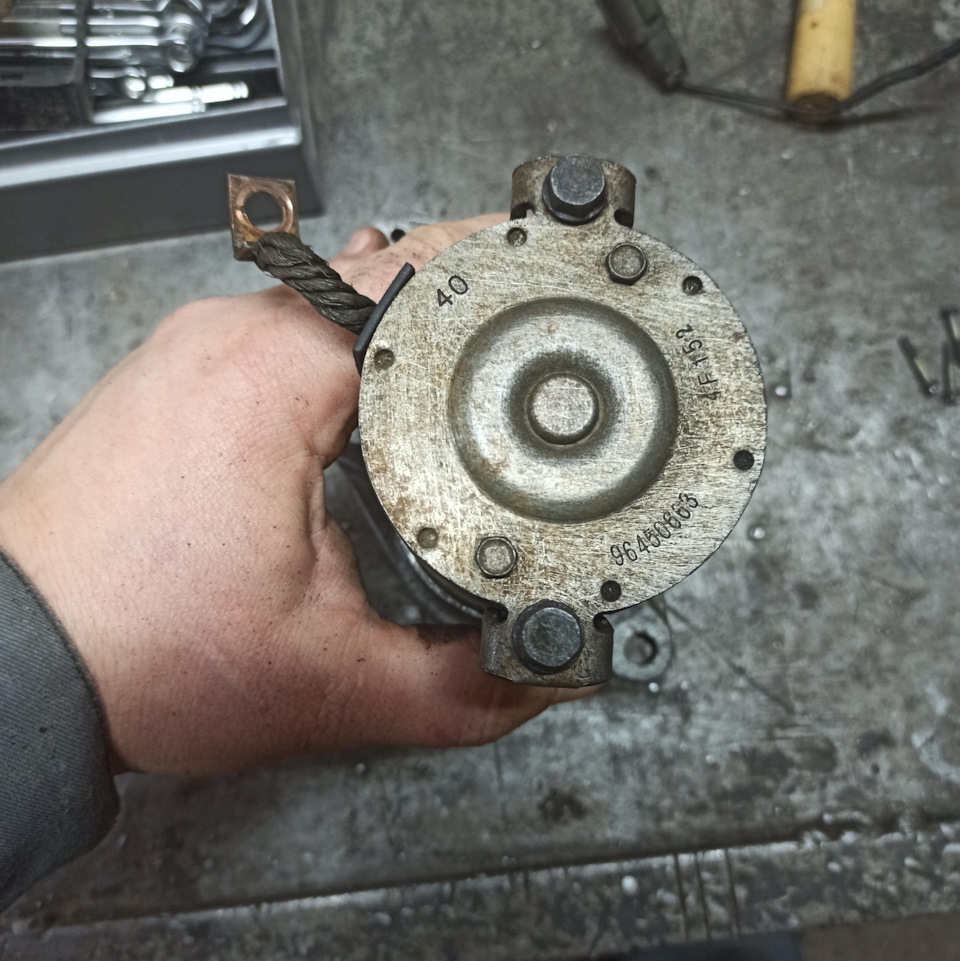

Перший пішов
Другий пішов

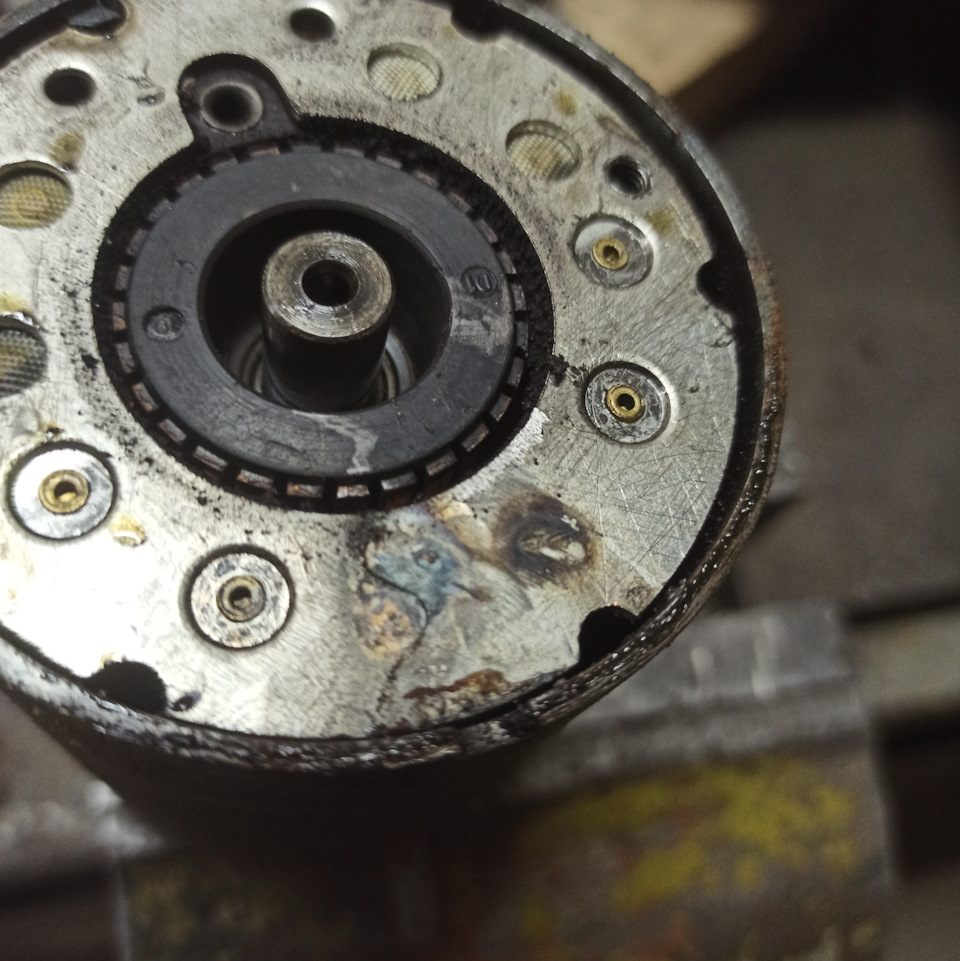

Там трохи напружило зір пляма перегріву в зоні щіток, але знявши щітки, виявилося це слід від точкового зварювання.
Думав прогар, ан ні, невгадав
А ось знявши статор і якір, на розділовій кришці між редуктором і якорем на мене чекав неприємний сюрприз у вигляді явних слідів короткого замикання обмоток якоря на масу, якою і була роздільна кришка.
А ось і винуватець всього цієї дії
При попередній збірці її поставили з точність навпаки, перевернувши выштамповкою вгору, тим самим спровокувавши коротке замикання. Ось і виходило, що при подачі втягуючого живлення на щітки, весь струм йшов на нагрівання обмоток якоря через короткий, а не на обертання того ж якоря і запуск двигуна. На обмотці Перевіривши приладом цілісність обмоток, відсутність пробою на масу обмоток і відсутність міжвиткового в якорі, я звичайно зрадів. Проточив і відполірував ламелі якоря і покрив лугом оголені ділянки обмотки якоря., і склав у коробку.
Все помитоСкладання після доби сушіння лаку. Збірка очікувано не завдала клопоту, і ось зібраний, із заміненим мастилом у редукторі, перемазаними наново всіма підшипниками ковзання, стартер стався на моєму робочому столі.
Готовий до постановки на місцеВідповідну розділювальну кришку поставлено у правильне положення.
Ось так вона має стояти спочаткуВстановлення стартера на місце несення служби відбулося без жодних пригод. І ось він як і належить добропорядному стартеру тепер запускає двигун без жодних нарікань.
