Ну ось перший запис в БЖ і присвячений він буде доопрацюваннюзвуку, а саме установки AUX в касетну магнітолу Peugeot. В принципібагато є інформації в інтернеті, тому випущу багато у, а додам своїфото.

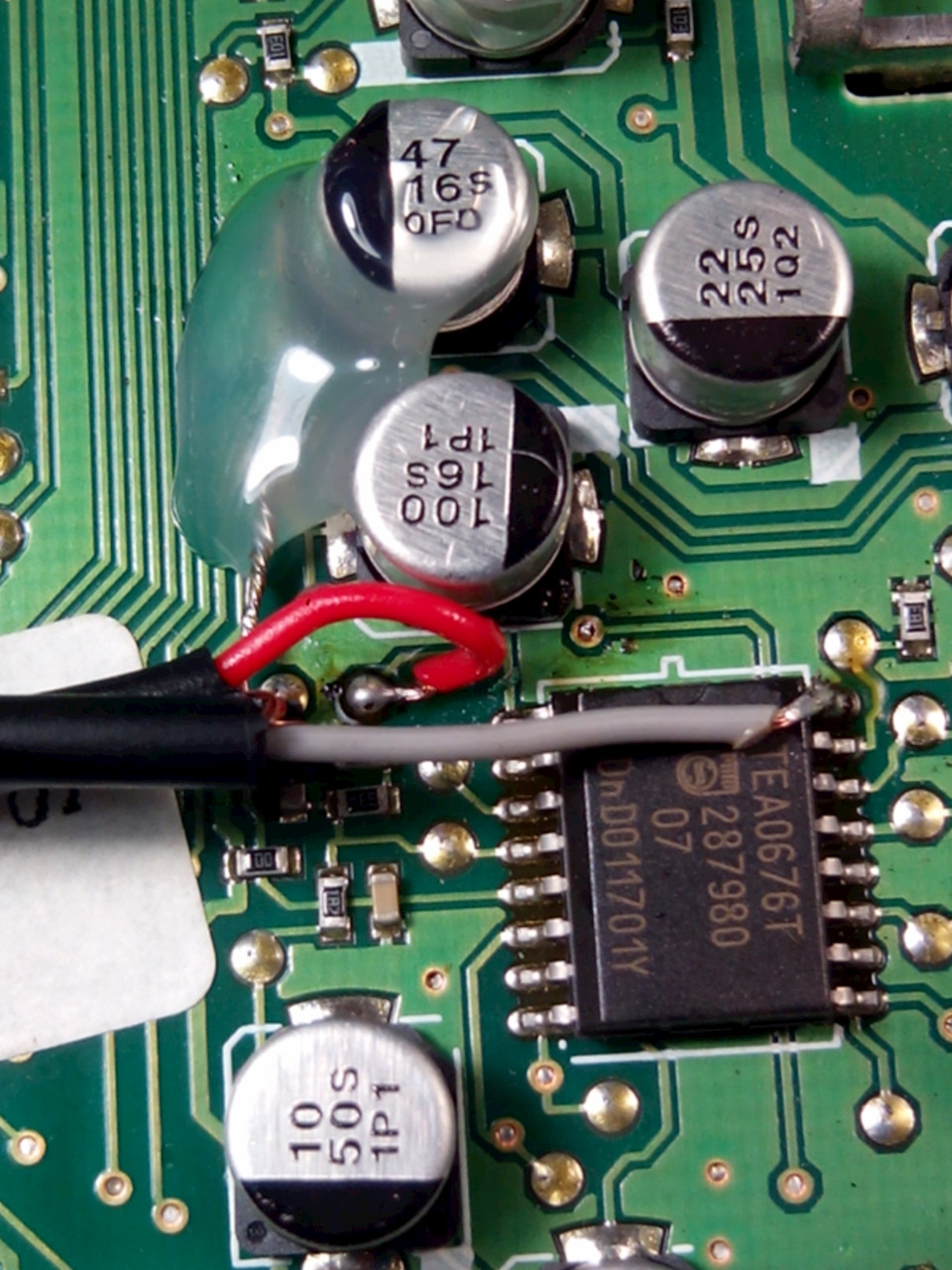

Знаходимо мікросхему TEA0676T і зрізаємо з неї 1 і 16 ніжки, якікрайні біля смужки.Це виходи з мікросхеми на правий і лівий каналзвуку.І припаюємо дроти до доріжок плати. Мінус конденсатора, позначений чорною смужкою

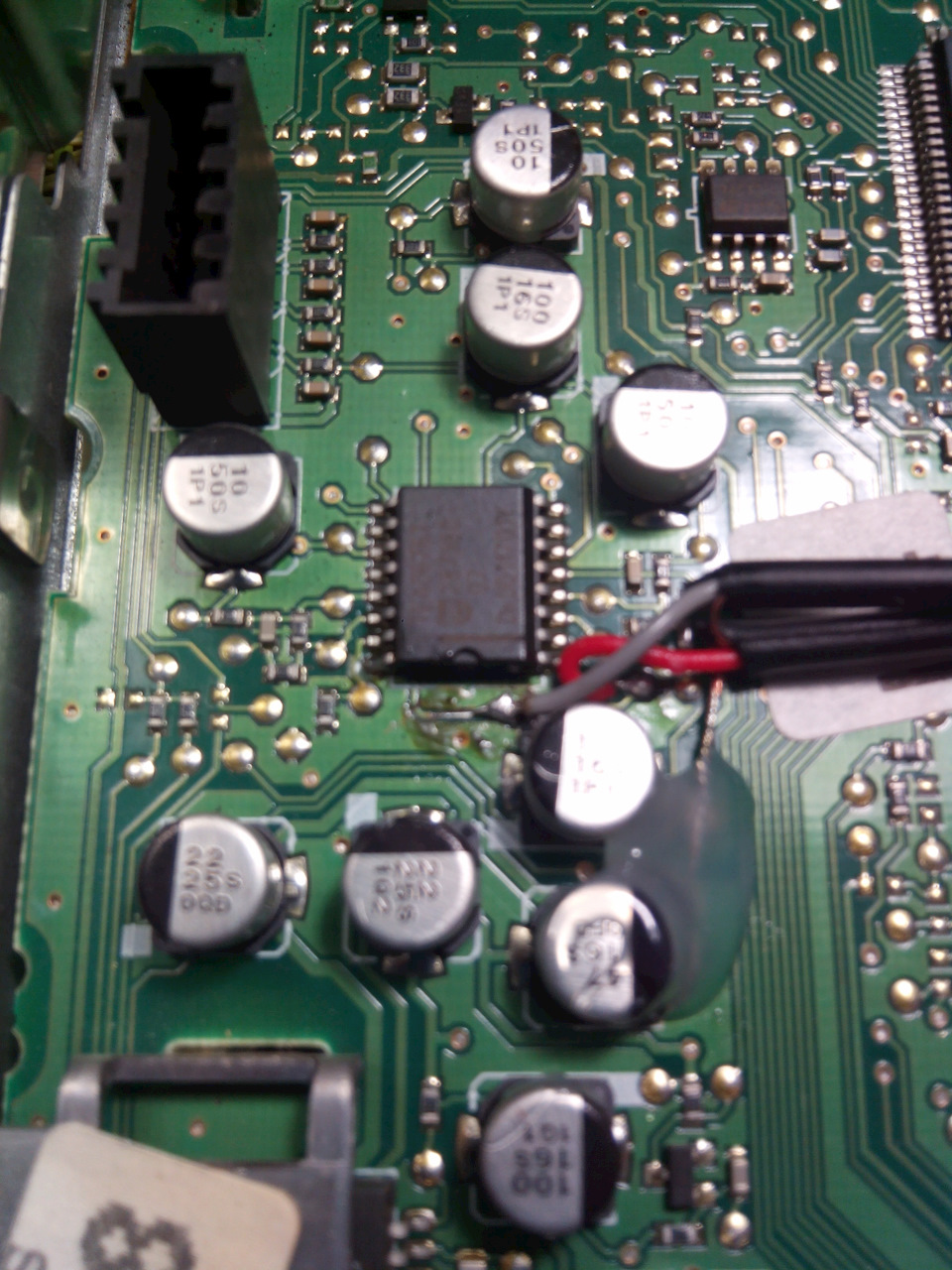

Тут трохи інакше запаяв, після того як перерізав доріжки на виходиз мікросхеми

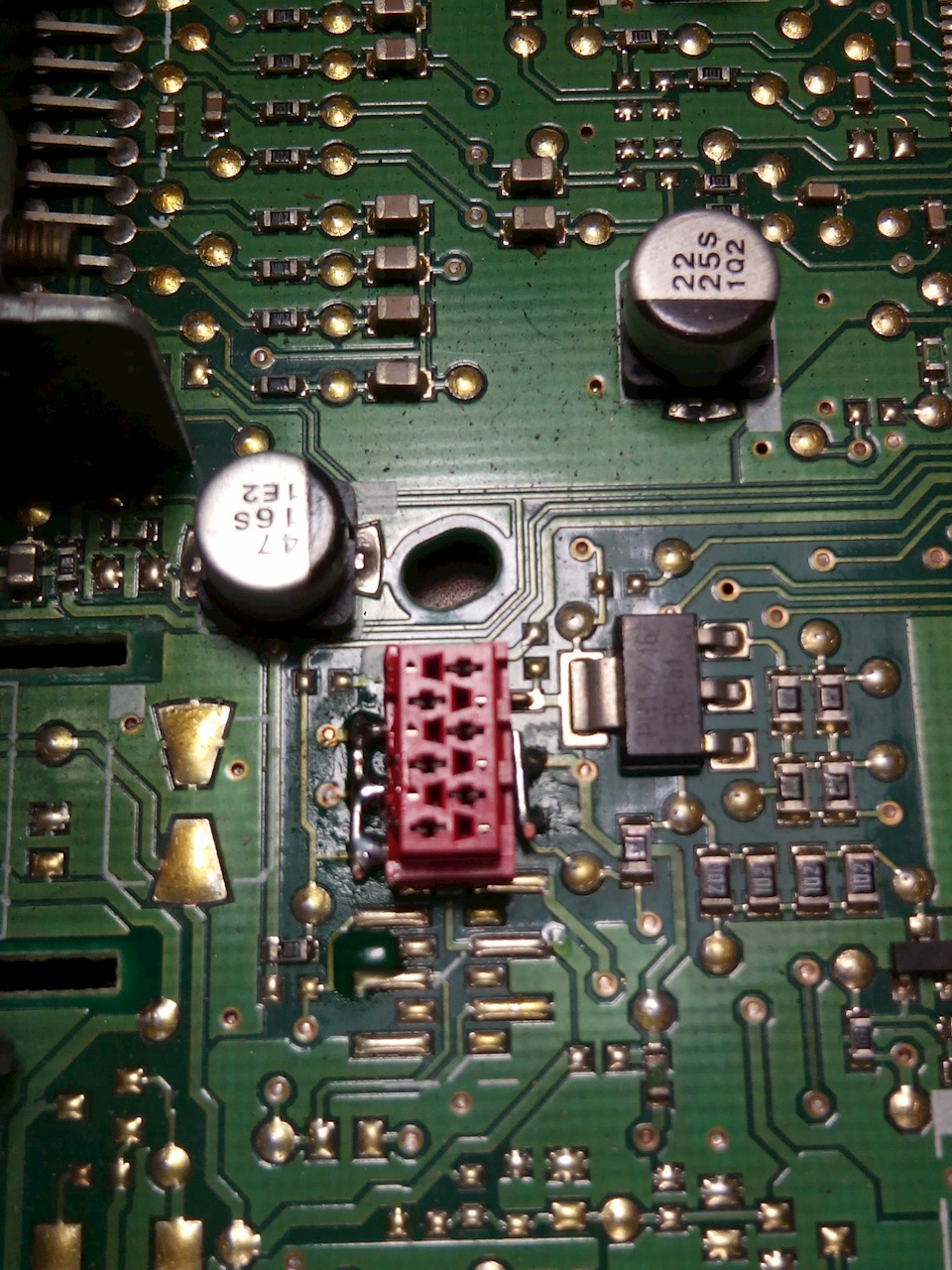

Щоб магнітола думала, що вставлена касета, запаяв з одного бокутри контакти, з другого два.

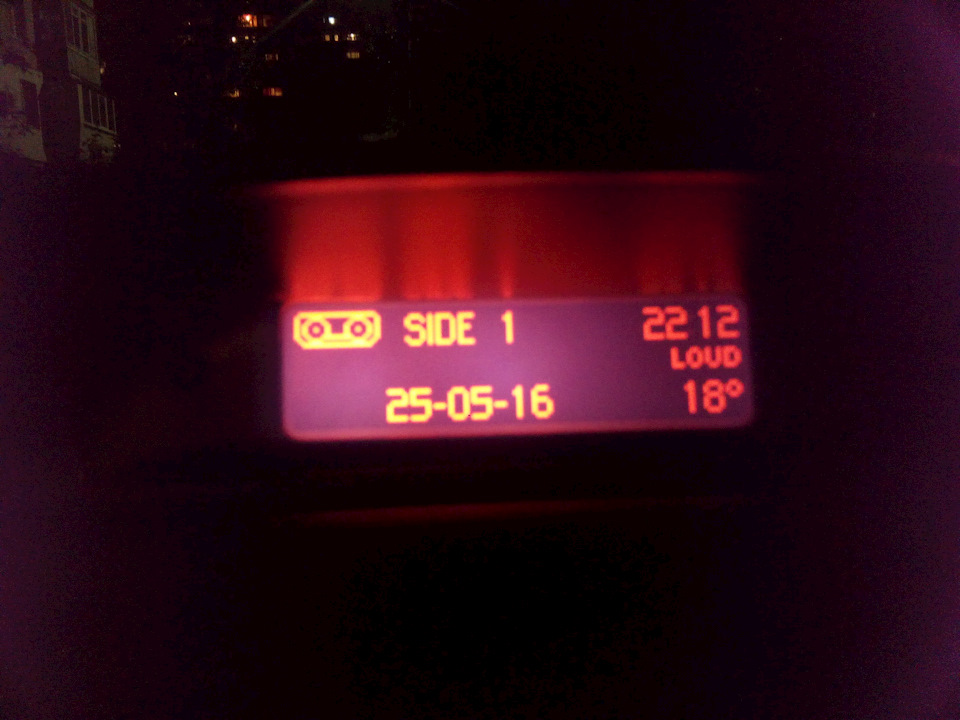

Тепер підключаємо AUX кабель до телефону або плеєра, натискаємо накнопку SRC і радіємо музиці.Гучність на магнітолі регулюється, надисплеї показує що програє першу сторону касети.
Коментарі2
Круто, звичайно. Але з пайків завжди виникає багато питань - чи то я паяю, чи там я це роблю. По фотках у пості не дуже зрозуміло де оперовані об'єкти. + не ясно яка саме магнітола була допрацьована.
Магнітола RD3 касетна, мікросхема TEA0676T стандартний підсилювач який використовується в більшості касетних магнітол, не тільки на Пежо. Якщо ви не плануєте використовувати касету, то потрібно від'єднати 1 і 16 ніжки від плати, я просто канцелярськи...
