Виправлення схема
Тут видно що є і чого не вистачає.
Так як проводку я закінчив ще дні чотири тому і вона вже на машиніпояснюватиму на пальцях. Насамперед. Качаємо і друкуємо чотириаркуші зі схемами.

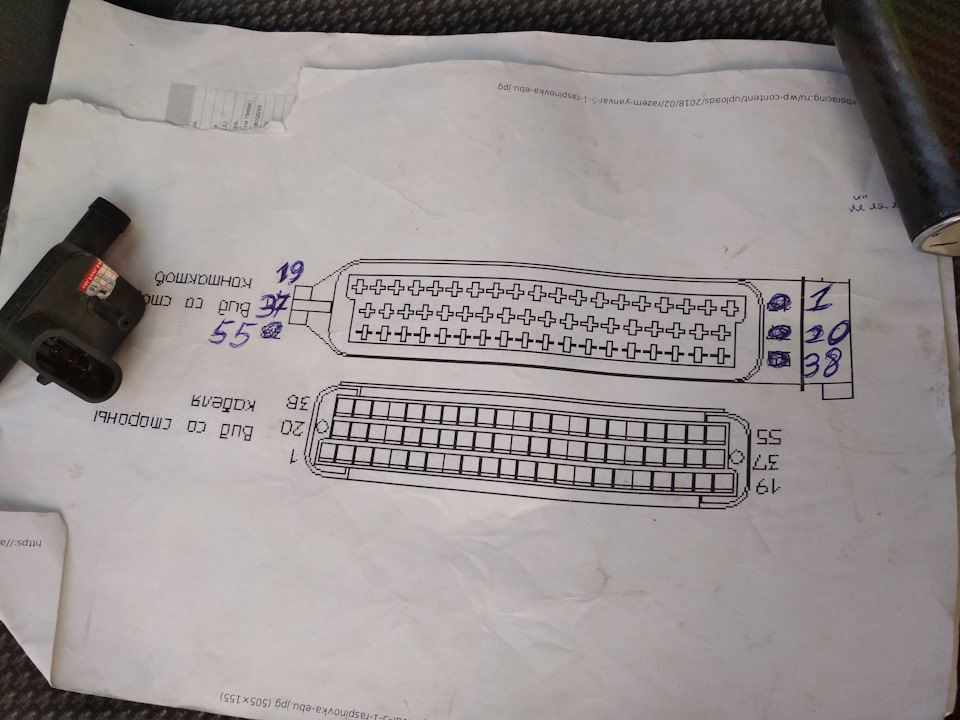

Схема колодки ебу січень 5.1.

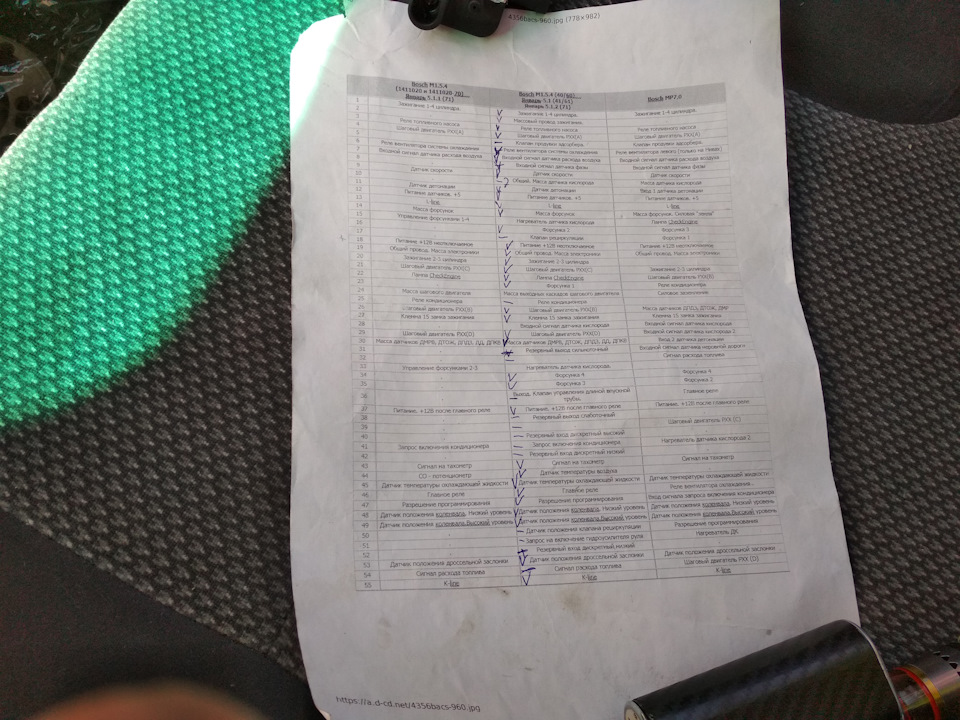

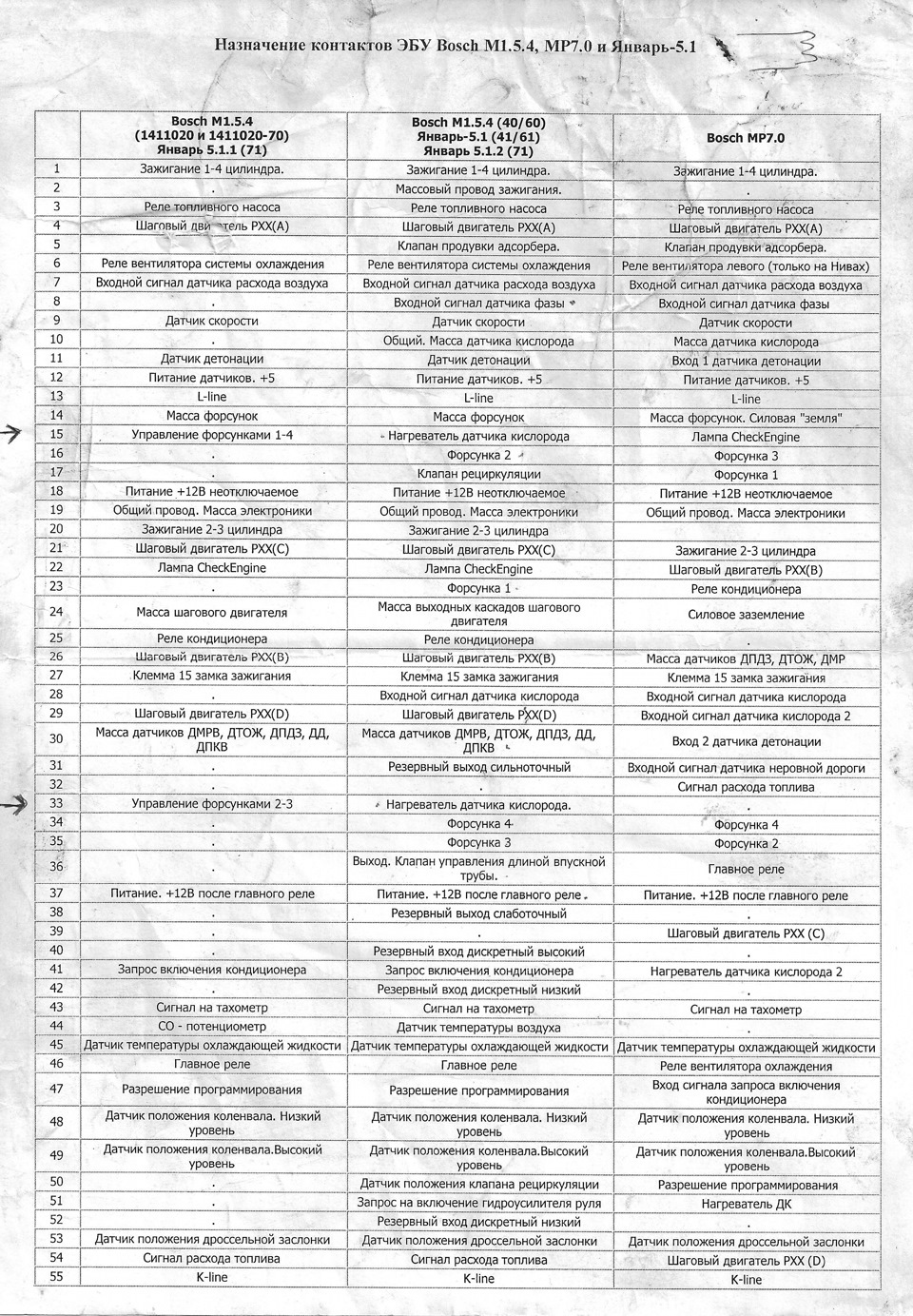

Назва пінів ебу січень 5.1.

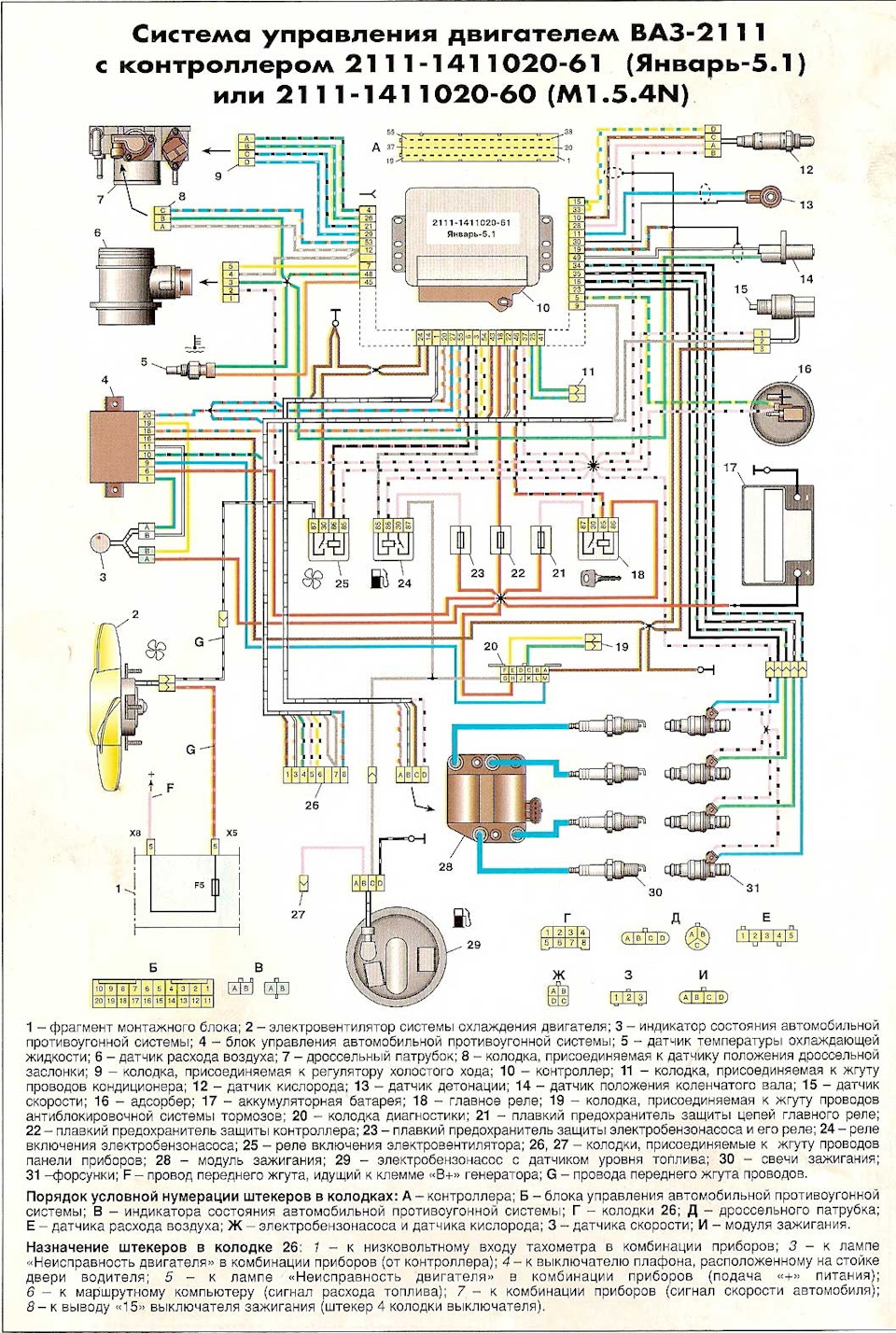

Схема інжектора ваз (яка підходить нам за комплектацією) ).

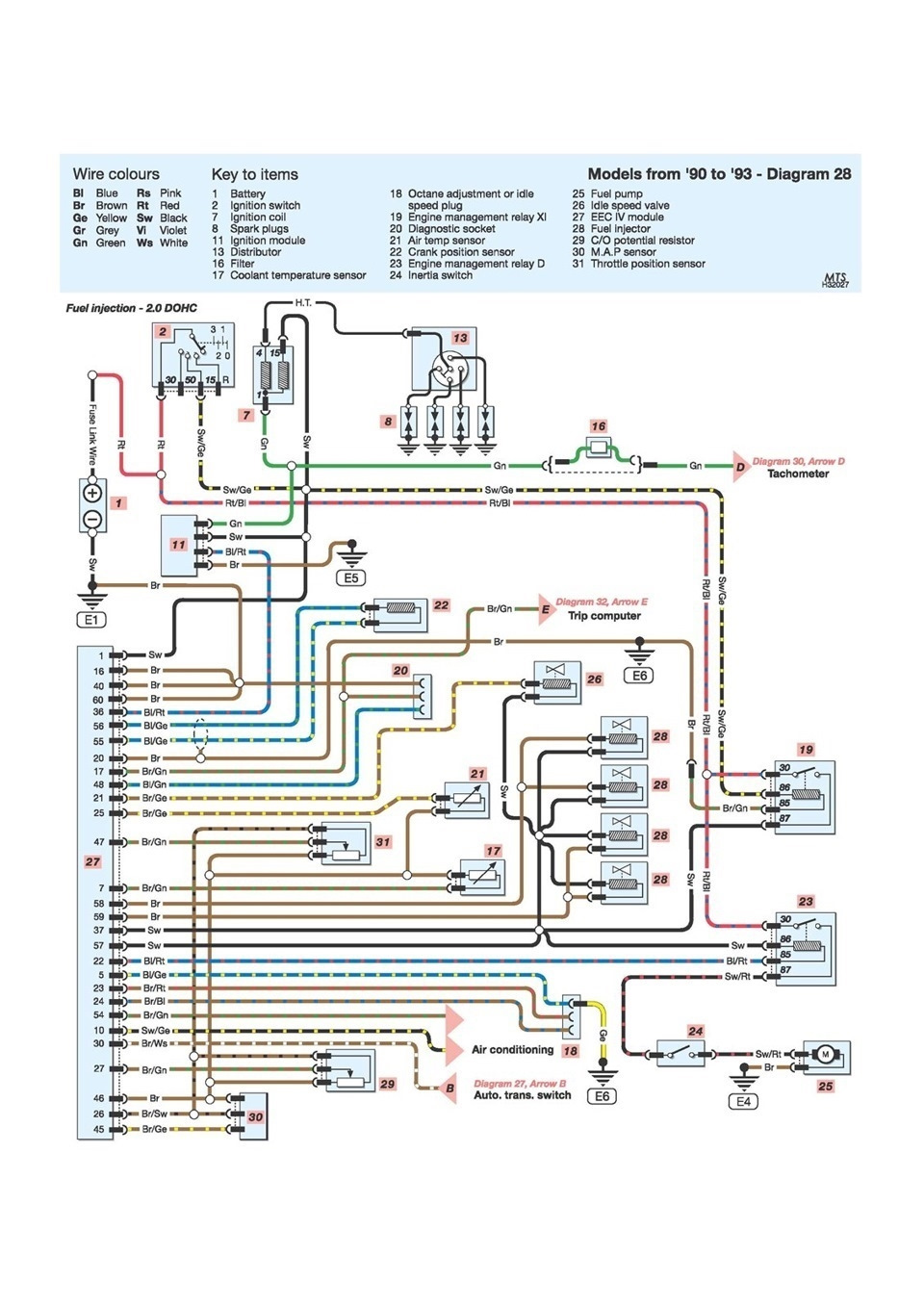

Схема інжектора форд сієрра.
Діагностуємо проводку на її цілісність і комплектацію Якщо немаєнеобхідних входів-виходів допинаємо. Дроту ізолентою кожні 15 см.Пакуємо дроти в гофру і також примотуємо ізолентою.З'єднаннямоторної коси з салонною Косою трьома фішками за акумулятором.На цітри йде керування реле бензонасоса, + із замку запалювання, лампадівки олії, тахометр У моїх нотатках були помилки, перевіряйтесхеми з інтернету! Ща доп'ю пивас і схожу в машину за своїминотатками.
Коментарі6
Ця схема зручніше буде
Слухай, а таке запитання ... чи можна на стару рідну проводку за допомогою перехідника та іншої розпинки, підчепити січневі мізки
Так. Але я не хотів залишати фордівські датчики. Який у тебе мотор?
У мене ДОНС повністю робоча проводка і датчики ... Не влаштовує мене що немає підключення до мізків і не видно що де і як працює
Тоді потрібна прошивка trs251 під шків 36-1. При будь-якому розкладі доведеться тягнути дроти до вентилятора.
Красавчик! Геморойну роботу зробив, зате тепер можна налаштовуватися і боротися з детонацією
