Після смерті китайського FM-модулятора постало питання пропрогравання МР3 файлів з "флешки" або телефону.
Почитав пару БЖ по темі:у stsapphire< /b> https://megadriver.org/logbooks, Amiryushttps://megadriver.org/logbooks та Dreamliner357https://megadriver.org
І помчала…

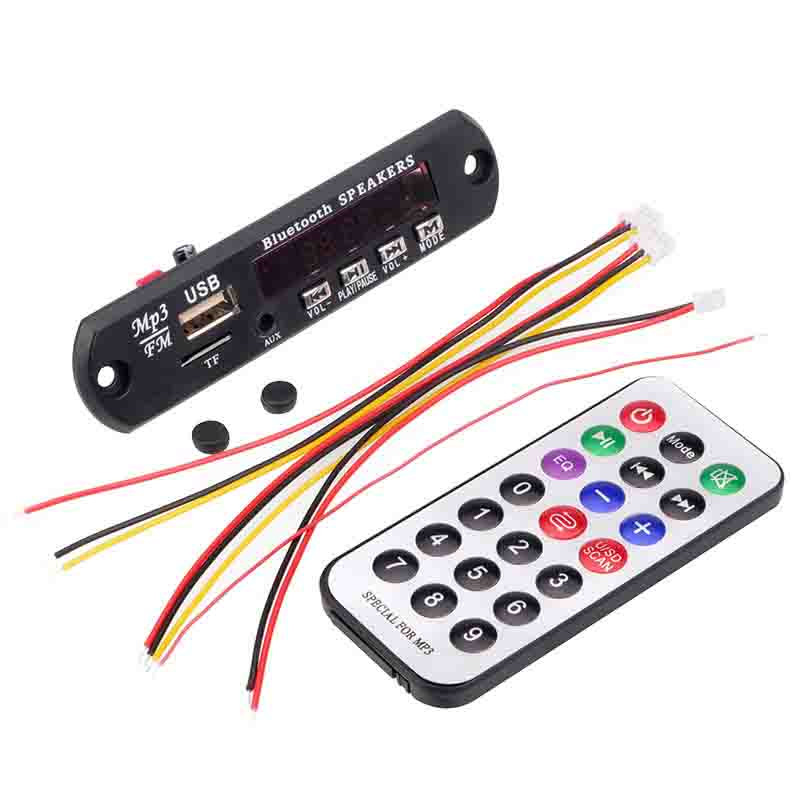

Купил дротовий MP3модуль, з можливістю читання з USB флешки, TFкарти, та підключення будь-яких відтворювальних пристроїв черев AUX- 3, 5 jack або Bluetooth І на закуску він сам ще йFM-приймач.
фото з і- нета

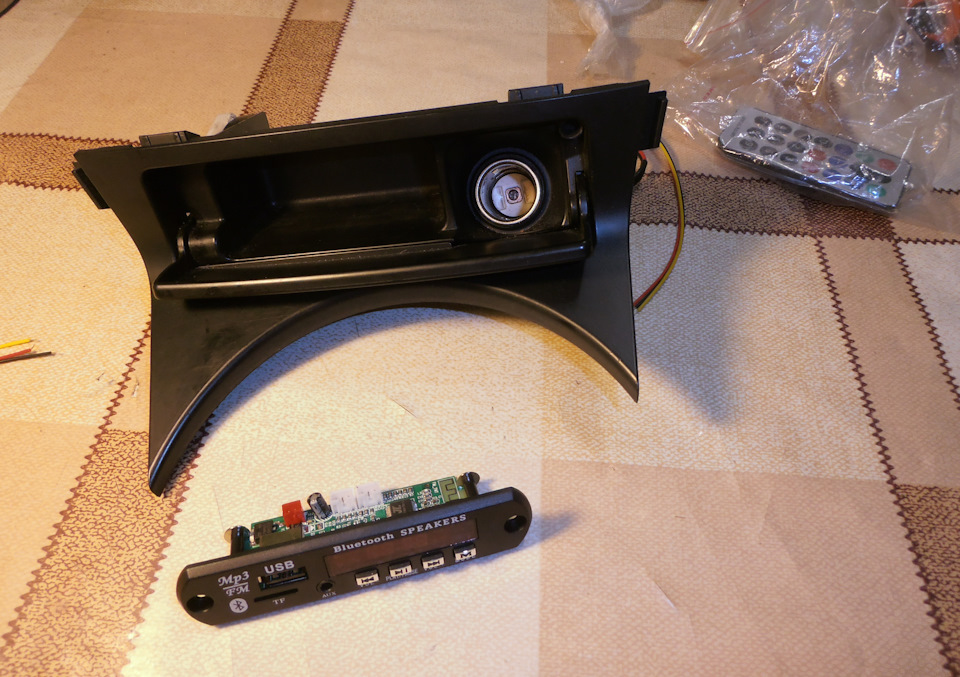

Купил 0, 5м мікрофонного (екранованого) кабелю і маленькі контакти "мамки". Зняв кишеньку прикурювача з центральної консолі і почавПідганяння і підключення.

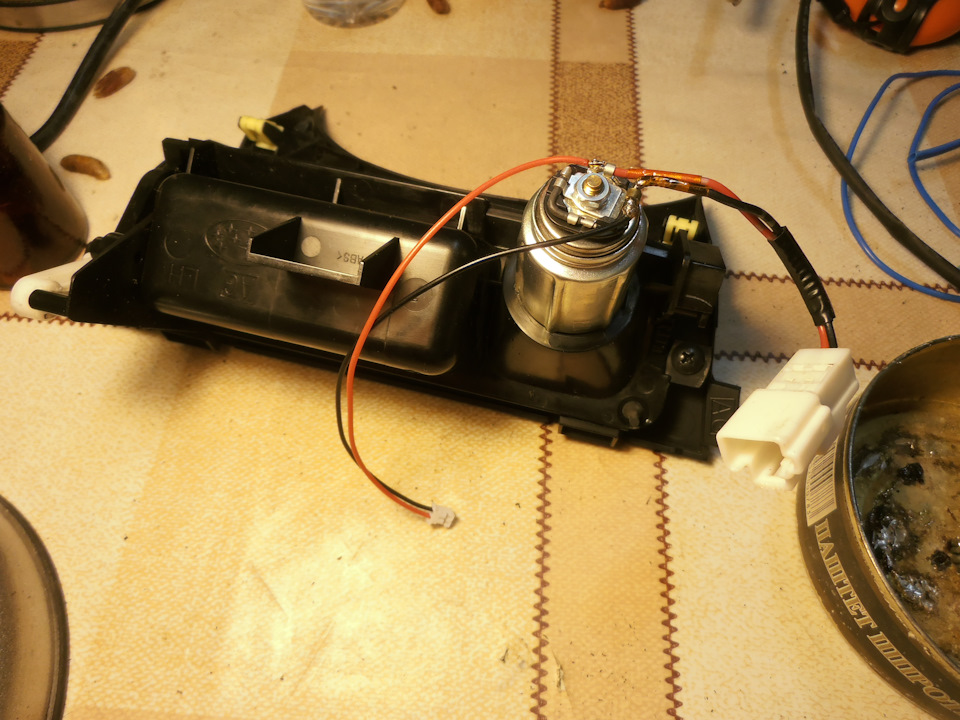

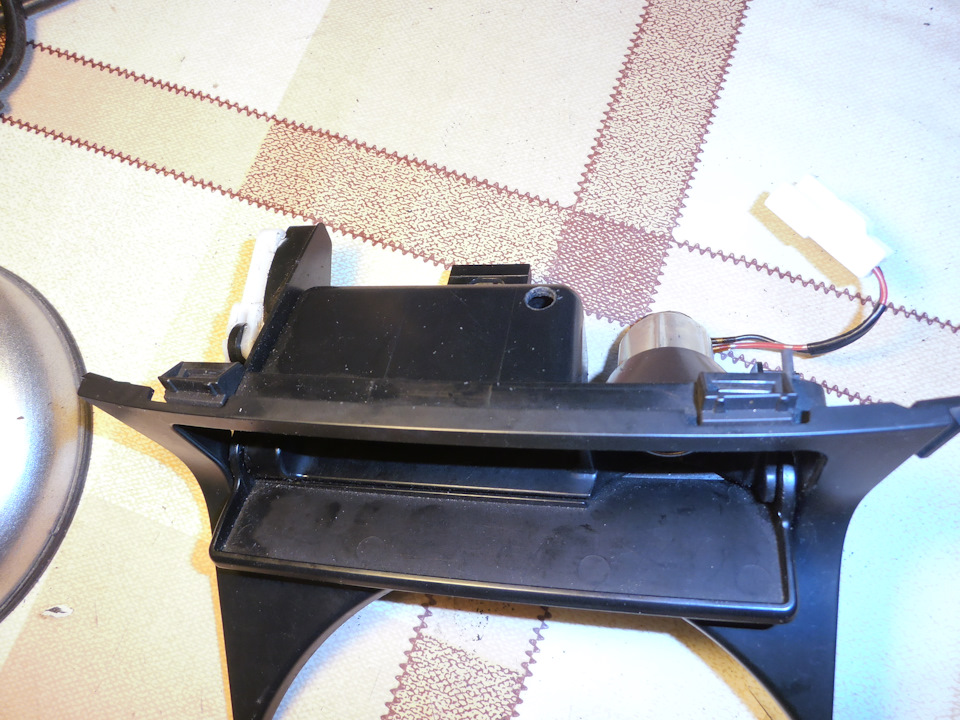

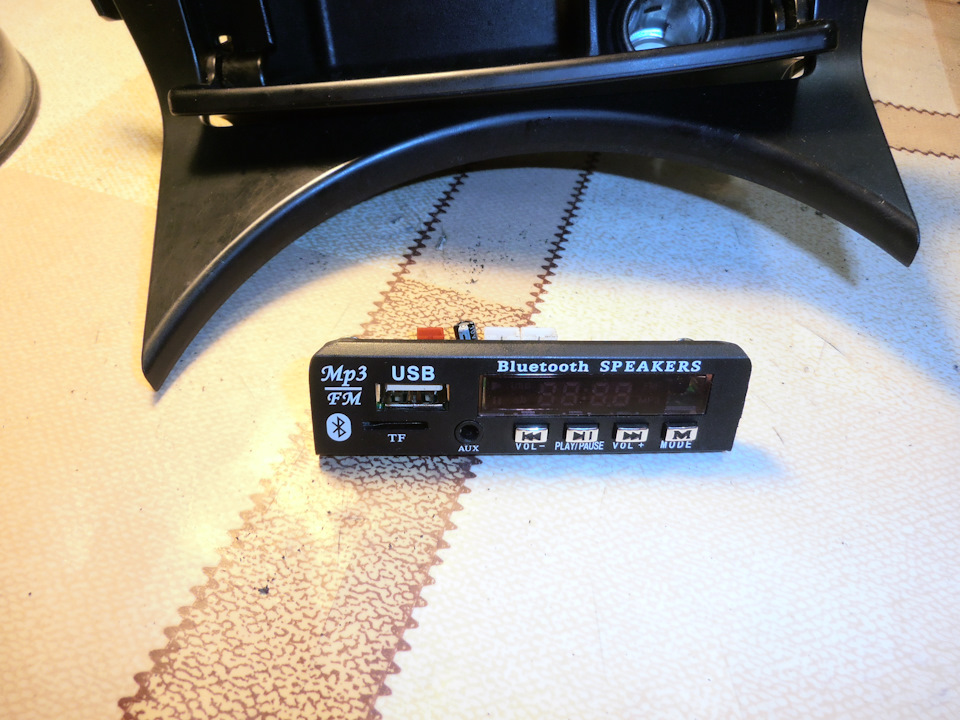

Лицьову панель МР3 модуля підрізав і підігнав за формою "попільнички".У верхній стінці попільнички просвердлив отвір дляпроводки. Її без будь-яких додаткових кріплень. Підключив живленнядо прикурювача, далі — за схемою:правий і лівий канали черезмікрофонний кабель у штатний штекер голови AUX піни 1 і 2, керуючийпровід модуля в пін 4, пін 3 — на корпус магнітоли, туди ж підпаявекран кабелю. Для підключення проводів до штатного роз'єму відміннопідійшли куплені контакти — все зібрано як рідне.
фото запозичено у stsapphire 1. Правий + 2. Лівий + 3. Каналактивації AUX (вішуємо на корпус магнітоли) 4. Загальний мінусAUX.
Працює все на УРА! Головний пристрій перемикаю в режим AUX івідтворення йде з модуля. З будь-якого носія відтворює чисто, звукглибокий, частот вистачає (не меломан, але все ж таки…). Припідключенні через Bluetooth перешкод — наведень неспостерігається. Чистий, якщо що - виправте!
Всім гарного настрою!
Коментарі20
А iPhone коннектиться до нього? А то у них блютуз своєрідний і не з усіма пристроями з'єднується.
Хм, цікаво, у мене ось стоїть монітор з БК і жорсткий диск у бордачку, коли включаєш аукс, то музика йде з жорсткого, а керування з монітора, вибір треку я маю на увазі, а чи можна цю приблуду підключити так, що б цей штатний монітор бачив її як штат...
Привіт. Підкажи! З флешки музика починає грати з того моменту, як вимкнув запалювання?
Привіт! Так, починає з того треку на якому зупинився. І навіть якщо забираю флешку додому докидаю треки, і навіть якщо вставляю її в модуль, що вже працює, — все одно починає з тієї пісні на якій зупинився.
Відмінно)) зараз мучу цю прибуду! Підкажи ще будь ласка. У мене дроти аукс виведені вже . Якщо я ці три дроти буду під'єднувати в різній послідовності тобто пробувати я ні чого не спалю? Ззаду на корпус вже кинуть. І чим підптував лицьову панельку?
Панельку підпилив ножівковим полотном по металу і поправив надфільком. По проводах - не зовсім зрозумів, але думаю, що більше ніж запобіжник ні чого не спалиш ...
У мене аукс провід виведений. Я його обріжу і проводки кину до тих що на платі! Дякую за підказки))
Все підключив як у тебе. Зробив у попільничку. Але все ж таки при перемиканні пісень є невелике тло(
У мене фону немає! А ти кабелем акустичним з екраном підключив? Екран з корпусом з'єднав?
Що означає екран з корпусом з'єднав? Якщо про Провід який на корпус мафона кинув. Провід від мафона до модуля трижильний від аукса я просто Джек відрізав.
Перешкоди ... Однак не тільки в шумах укладені проблеми, існує ряд електромагнітних наведень, радіохвиль, ненадійність роз'ємів, низька якість кабелів, що може призвести до небажаних результатів. Фон виникає через погану фільтрацію електроживлення аб...
Кінець екрана скрутив і підпаяв до дроту, який з'єднав із дротом маси (коричневий) (там ще петля вийшла), який кинув на корпус голови.
Зрозумів. Проблема у проводах. Вони у мене тонюсенькі капець ...
...це як варіант, але не точно))
Буду думати)
Відмінне рішення, буду і собі таке робити. Правда у мене дорестайл, але сподіваюся, що проблем не буде.
Плюсану, і дешево і працює. Паразила швидкість реакції при включенні, починає грати з USB моментально. Радіо тільки не супер добре ловить.
до FM на модулі не став навіть антену чіпляти - штатне радіо влаштовує, загалом, не став сигнал з FM передавати на пристрій, який само ловить FM
На моєму американці навіть радіо особливо не ловило, 3 станції і все.
а, ну так, чув, що у америкосів неможливо налаштуватися на парні хвилі. Тоді звичайно, може антенку активніше))
