У процесі експлуатації, а також через похибку при виготовленнідеталей приводу газорозподільного механізму (гРМ) або внаслідокнекваліфіковано проведеного ремонту приводу ГРМ можливе значневідхилення фаз газорозподілу від заданих значень.
В той же час відомо, що правильність фаз газорозподілу є одним знайважливіших факторів, що впливають на потужність, крутний моменті економічні показники двигуна.
Тому при зниженні тягових властивостей двигуна, підвищенніексплуатаційної витрати палива та нестійкій роботі двигуна виникаєнеобхідність перевірити і, при необхідності, правильно встановитифази газорозподілу. Натягувачі і т. Д. І ось дійшло до встановленняфаз…
У мене стоять просвердлені зірочки, і якщо я ставлю за ріднимимітками вони трохи не збігаються…
Таке мені не подобається, вихід — один виставляти транспортером, аде його взяти?
Ну і ось сьогодні знайшов вихід із ситуації, виготовив цейтранспортир сам…

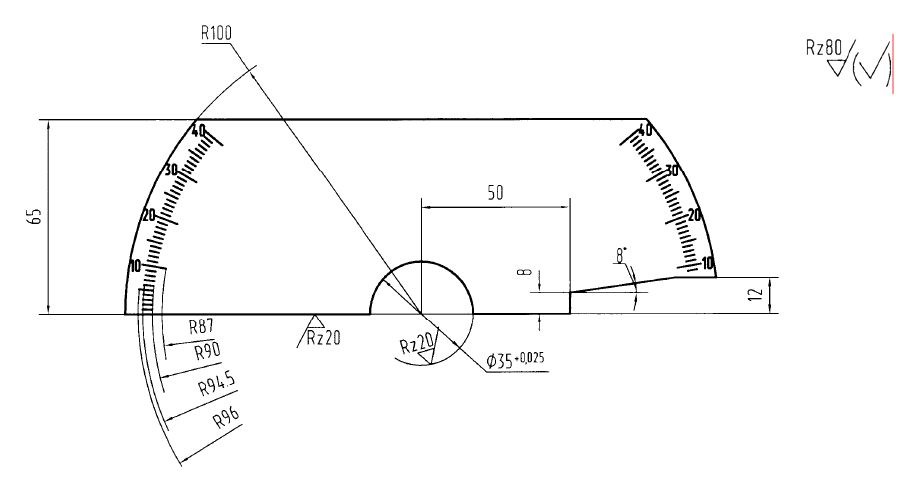

Загалом ось креслення самого транспортира:

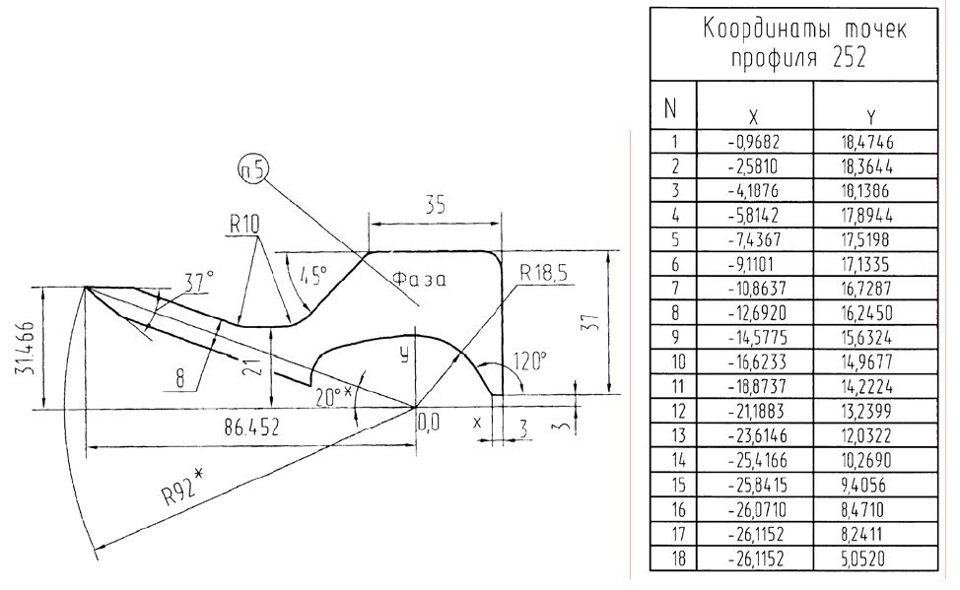

Запчастини на фото:178944Зверніть увагу, ці креслення під розподільний вал з 252 фазою, якщоточніше то для інжекторних 405 і 406…
Загалом зберігаємо ці зображення до себе на комп'ютер, відкриваємоїх у будь-якому просмоторнику зображень і підганяємо масштаб піддійсний розмір, іншим словом, змінюємо масштаб і міряємолінійкою…
Далі, коли масштаб підігнано, ставимо на моніторі максимальнуяскравість, знімаємо з монітора ніжку і кладемо його на стіл, намонітор по куточку підганяємо листок паперу, в моєму у випадку А4, беремо ручку (олівцем можна і монітор пошкодити) і передираємозображення на листок, хто був студентом той зрозуміє=)
Процес перемальовки:>

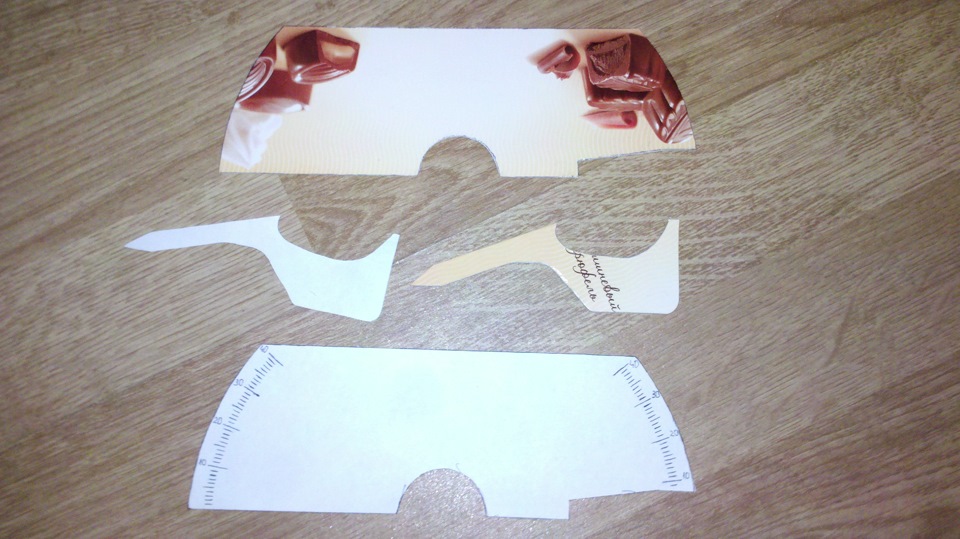

Після цього беремо картон, у моєму випадку коробка з під цукерок, обводимо та вирізаємо:

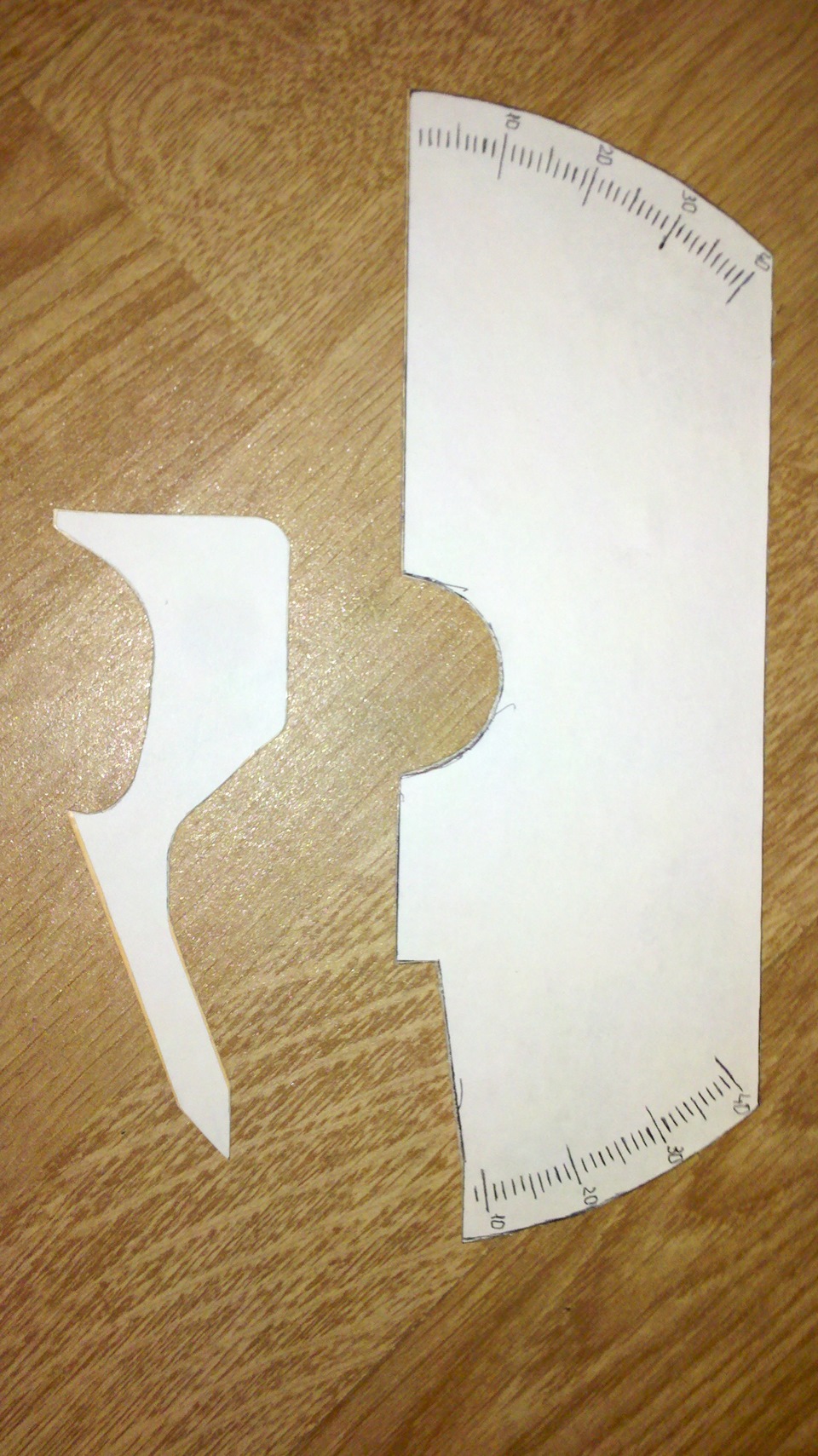

Після цього наклеюємо лист на картон і все транспортир готовий, можна йти в гараж і випробовувати=)
< p>
Інструкцію як користуватися, можна знайти на просторах інтернету, їх повно.
Для тих хто взагалі не має уявлення або кому ліньки шукати, осьсхема як повинні стояти розподільники при ВМТ 1 циліндра тактустиснення…
Для тих у кого зірки не свердлені, ось креслення кондуктора дляпересвердлювання:Ну і загалом те, що у мене вийшло, впуск майже внормі а ось випуск пішов ...
<Хоча на вигляд начебто як усі в нормі…
Загалом дивіться самі:
Впуск:
Випуск:
Ну і фото мого розібраного мотора=)
Сподіваюся комусь моя запис стане корисним=)
Всім добра!
