Рестайлінг задньої оптики + бампера

Опишу як робив рестайлінг заднього бампера та задньої оптики для VWEOS.
Відразу хочу подякувати bjaka за допомогу!

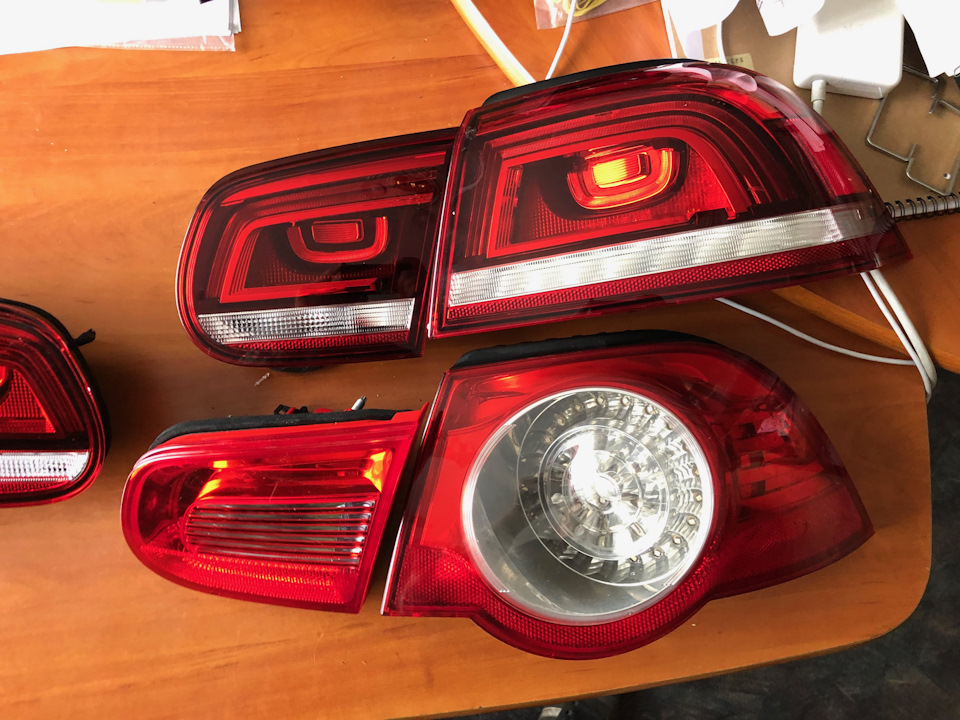

Самі ліхтарі є декількох видів. По Valeo, інші це оригінал)Артикули зовнішніх ліхтарів:
Правий:2SD 010 697-121/1Q0 945 096 R/1Q0 945 096 AA
Лівий:2SD 010 697-111/1Q0 945 095 R/1Q0 945 095 AA
Артикули внутрішніх фонарів
Правий:2TZ 010 698-141/1Q0 945 094 K/1Q0 945 094 T/1Q0 945 094P/1Q0 945 094 AD
Лівий 2SA 04 093 K/1Q0 945 093 T/1Q0 945 093 P/1Q0 945 093AD

Так само нам необхідний два нових роз'єми для внутрішніх ліхтарів —7N0 972 703
Роз'єми зовнішніх ліхтарів я зняв з дорестайлу і поставив нарестайл, щоб цього не робити купіть заздалегідь два роз'єми6Q0972714. Відмінність задньої оптики не тільки візуальна, але тапо електричній частині. Так у рестайл внутрішніх ліхтарях додалигабарит. Якщо відніміть задній дорестайлінговий бампер ідорестайлінгові ліхтарі, то без проблем встановіть заднірестайлінгові ліхтарі.

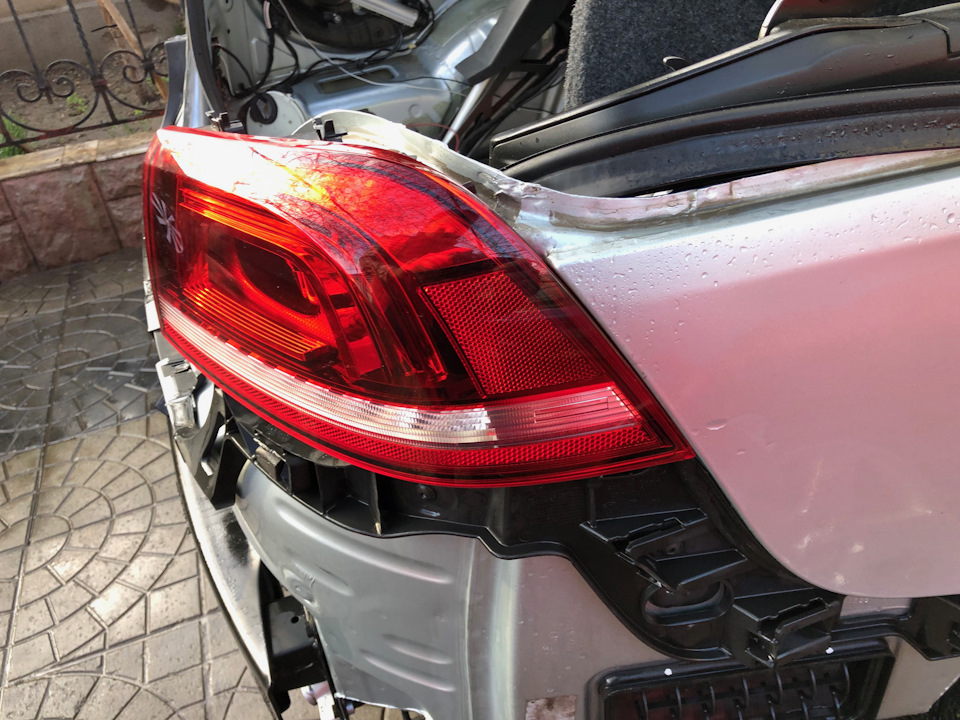

примірка

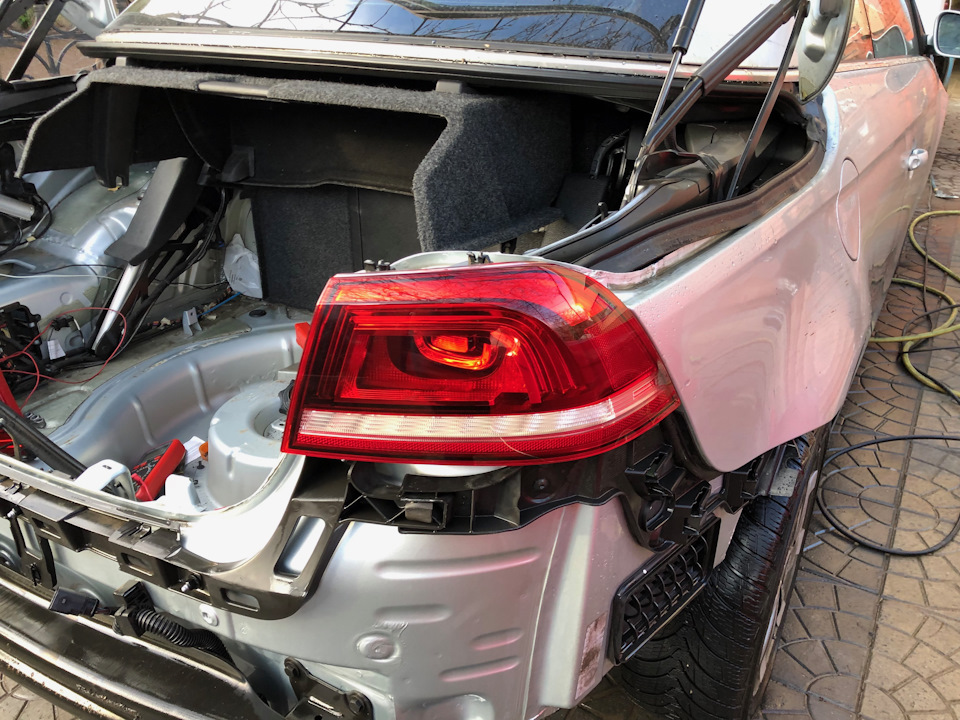

примірка

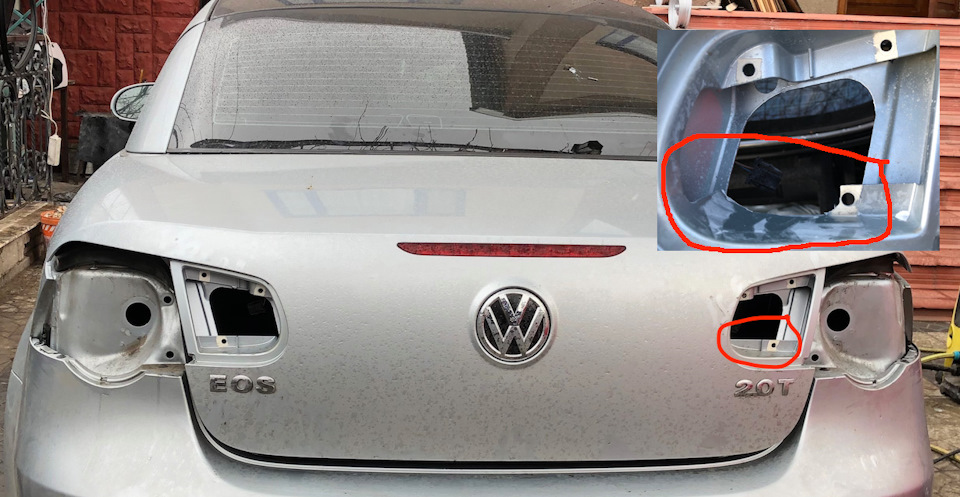

Всі крім правого внутрішнього. Патрон лампи заднього ходувпирається у пластикову відформовування кришки багажника.

випилюємо зайвий пластик
Після виконаних махінацій ми можемо прикрутити та відрегулювати намісцях всі 4 ліхтарі.
фотка вже з бампером та спойлером

Тепер необхідно підключити ліхтарі
Зовнішні ліхтарі підключені до мережі автомобіля наступним чином:накузові авто закріплена фішка типу "мама", а на ліхтарі дроти зфішкою типу "тато".
На рестайлінговому Eos та "мама" і "тато" відрізняються віддорестайл. По феншу необхідно просто замінити роз'єм "мама" вбагажнику авто на рестайлінговий - 6Q0972714.
Якщо ви перепинаєте дроти не змінюючи порядок (1-1, 2-2, 3-3, 4-4), то нові ліхтарі при натисканні на гальмо горітимуть жовтимповоротом, а при включенні повороту - моргати стопом. Тому 3 і 4 піну роз'ємі треба поміняти місцями. На схемі наочно показую яквиглядає стара і нова фішка. Розпинування
За зовнішніми ліхтарями зрозуміло. Тепер перейдемо довнутрішніх
Старий роз'єм має 2 піна :1 - маса, 2-задній хід
Нова роз'єм 3 Піна:1 - маса 2 - габарит 3- задній хід

Тому додатково в кришку багажника потрібно протягнути провідгабариту від роз'єму зовнішнього ліхтаря.

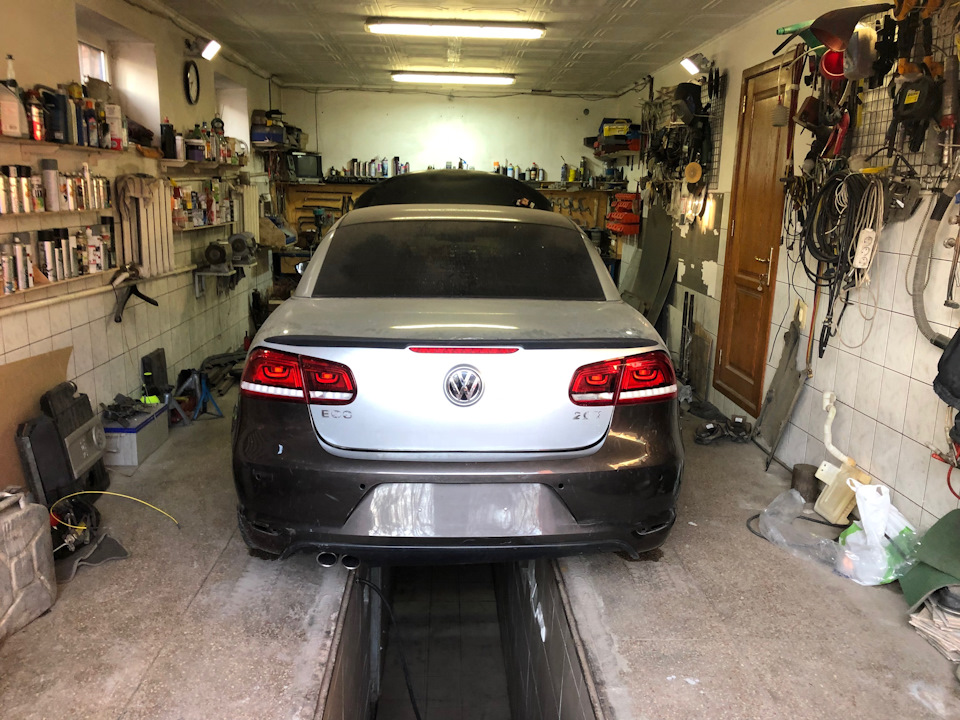

Після того як ми всі запитаємо отримуємо таку красу

По задньому бамперу
Задній бампер — 1Q0 807 421 AT GRU
Заглушка буксирувальної петлі — 1Q0 807 441 A 9B9
Катафот L - 5M0 945 105 G (5M0 945 105 E тонований)
Катафот R - 5M0 945 106 G (5M0 945 106 E тонований)
i> ?Катафоти начебто підходять від Golf Plus?

Так само під заміну необхідно центральну напрямну задньогобампера - 1Q0 807 863 C
> Я радив би додатково поміняти праву і ліву направляючу
L 1Q0 807 393 + 1Q0 807 375 A
R 1Q0 807 394 + 1Q0 807 376 A

<
Проведення підійде від дорестайл бампера, а ось парктроніки3C0919275S та роз'єми парктроників 3C0973203 під заміну. Дорестайлпарктроніки ширше ніж рестайл і не встануть у напрямні.
в очікуванні парктроників та катафотів
"
Після того як ми всі запитаємо отримуємо таку красу

За заднім бампером
Задній бампер - 1Q0 807 421 AT GRU
Заглушка буксирувальної петлі - 1Q0 807 441 A 9B9
Катафот L - 5M0 945 105 G (5M0 945 105 E< < тонований)> Катафот R — 5M0 945 106 G (5M0 945 106 E тонований)
? Катафоти начебто підходять від Golf Plus?

Так само під заміну необхідно центральну напрямну заднього бампера- 1Q0 807 863 C
Я б радив додатково поміняти праву та ліву напрямну
L 1Q0 807 393 + 1Q0 807 375 A<
R 1Q0 807 394 + 1Q0 807 376 A

Проведення підійде від дорестайл бампера, а ось парктроніки3C0919275S та роз'єми парктроників 3C0973203 під . Дорестайлпарктроніки ширше ніж рестайл і не встануть у напрямні.
в очікуванні парктроників та катафотів
"
Після того як ми всі запитаємо отримуємо таку красу
