Виникає багато питань:

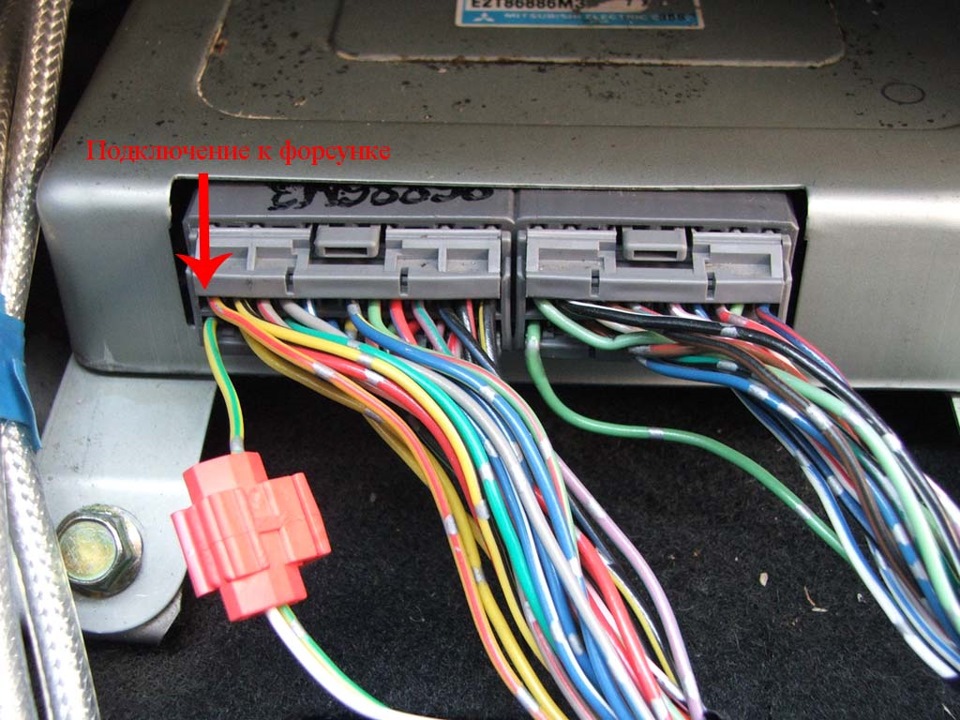

куди підпаюватися на датчик швидкості чи форсунок?
Тут я наведу опис з розташуванням ЕБУ який знаходиться всалоні.
Є так само авто в яких ЕБУ може знаходитися в іншому місці, впідкапотному просторі. Яка машина Принцип скрізь однаковий Звіряйтемаркування проводів зі своєю схемою на авто.
ЕБУ знаходиться під грубкою біля ніг.
Для підключення проводів, є ще крокодили такі
А так по фото думаю біде зрозуміло.
Фотографії взяті з інтернету, ще довго як хотів собі ставити.
Паливо не чіпаємо, не використовуємо.

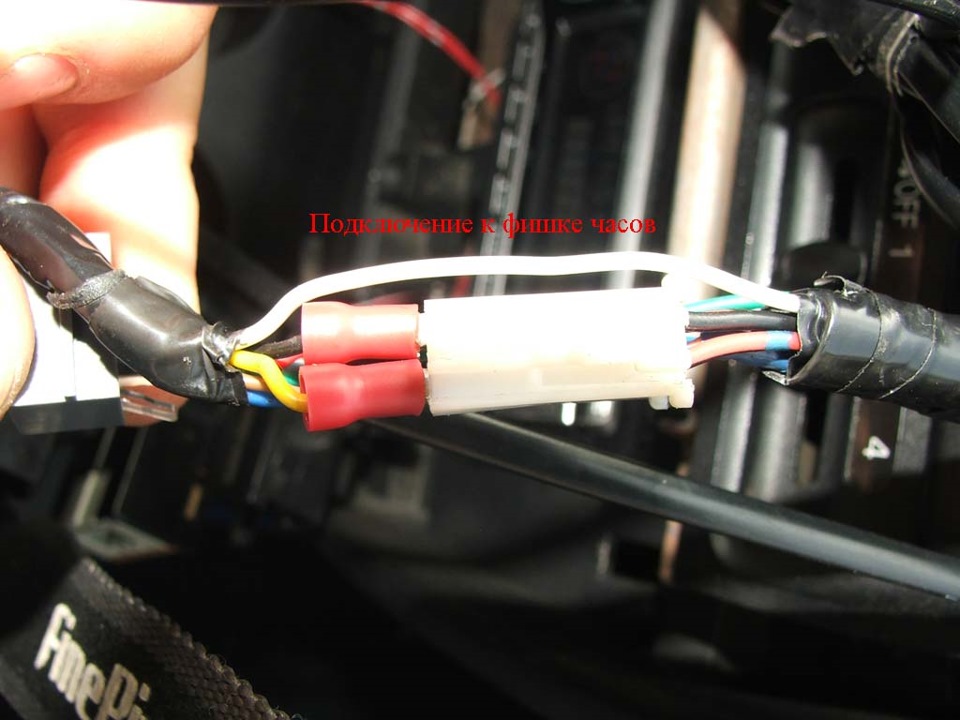

Тут можна підключити живлення та АСС

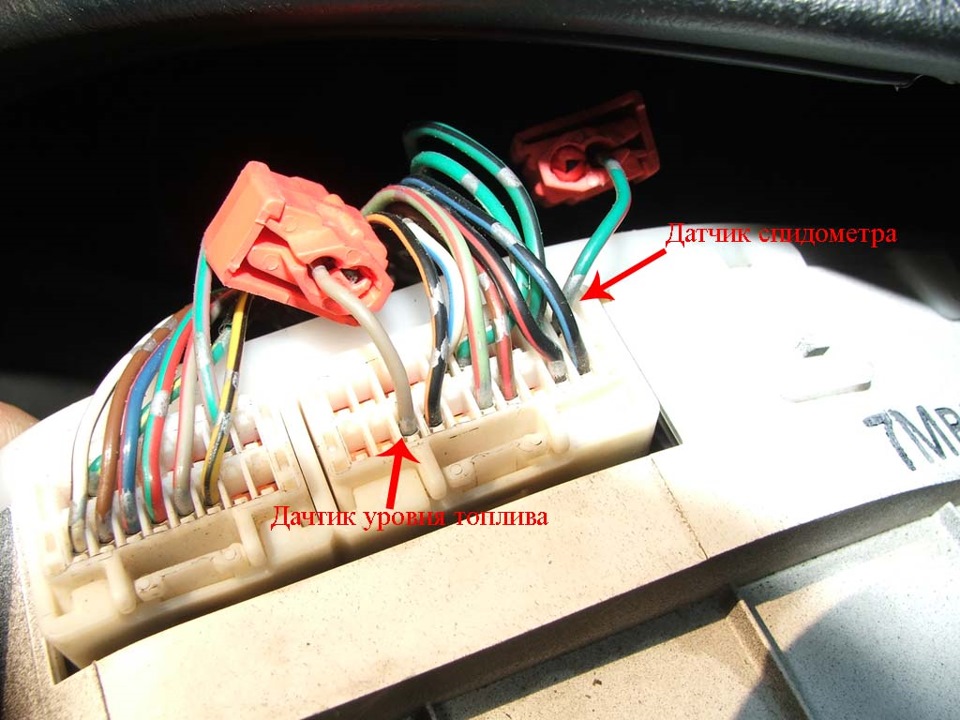

Датчик швидкості якщо є АВС то зелений з червоною смужкою Якщонемає, то можна подивитися по панелі приладової СП + Бувало таке щоне виходило знайти провід, за схемою одне а в машині інше. Тут ужеорієнтувалися по контактах приладки, і перебирали дроти по черзі, які ми припускали.Запчасти на фото:120440
Коментарі11
Продайте 1шт. - дуже вже хочеться F-ку побалувати)
Питання на Mazda 323F BA 1995р. Встане за цією ж схемою?
тут мій звіт щодо встановлення БК в BJ www.mazda-club.by/smf/showthread.php?t=18780
прикольно
А що за матеріал на останній фотці, на панельці де прикурювач?
Це флок, але це не в мене так зроблено.
За фотки дякую! Тепер тільки лінивий поставити не зможе)
Я сподіваюся в кінці буде повна інструкція з підключення з усіма пирогами. А то частинами як не інформативно.
У якому плані повна? Як на мене вже все розжовано вже більше нікуди ... Думаю зробити куточок для кріплення екрану описувати не потрібно ...
а датчики температури зовнішньо внутрішньої як виводяться?
Зовнішній ведеться через отвір кузова з основним джгутом. І в бампер. Внутрішній по торпеді і виводиться або на стійці, а найкраще за дзеркалом заднього виду. Є детальний опис, при покупці висилаю всю потрібну інформацію. Бк є в наявності готовий.
