Завжди хотів кнопки управління на кермі магнітолою!

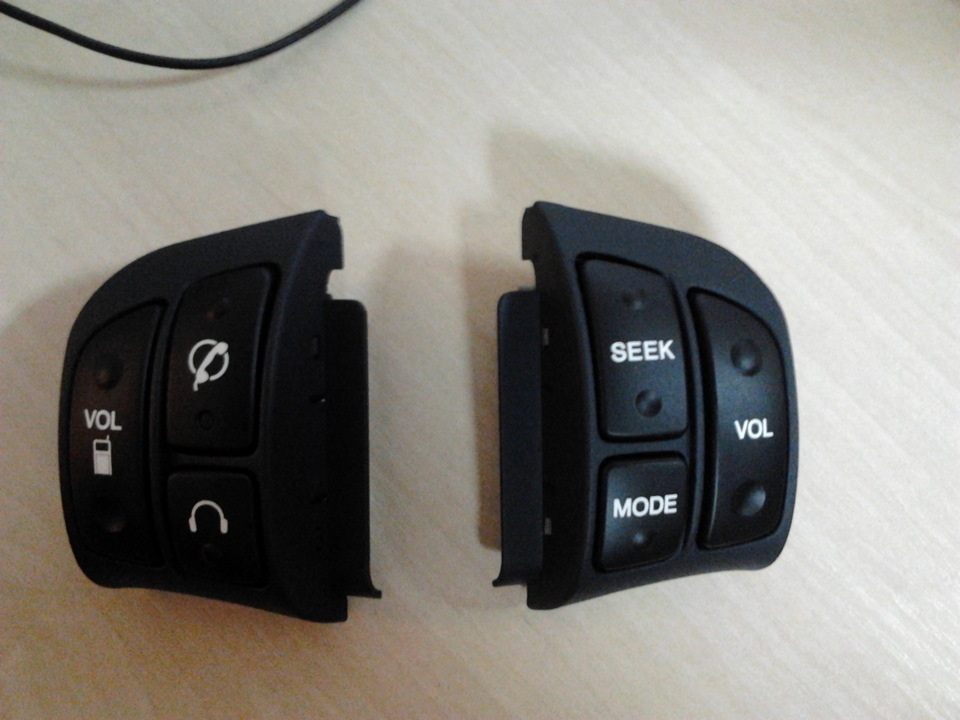

Ось приїхали мені кнопочки:
>
Вирішив ставити без будь-якого адаптера, радіо-електронікою незаймаюся просто було цікаво зробити самому.

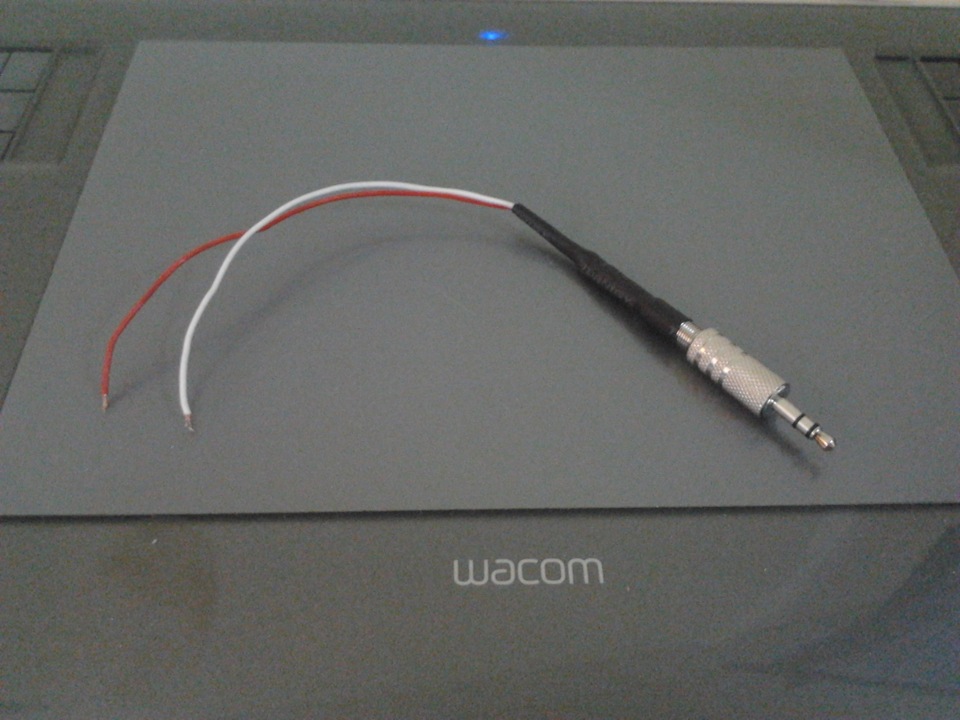

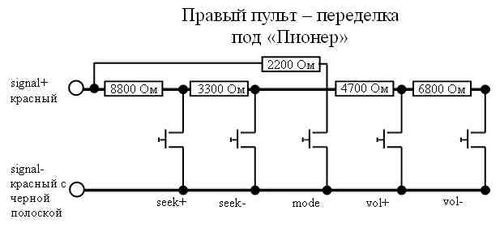

Для того щоб кнопки працювали з позаштатним головним пристроєм (магнітолою) потрібно поміняти опір який з'являється при натисканніна кнопки і підключити через міні джек до головного пристрою (уПіонера є роз'єм для провідного пульта) Припаюємо проводки доміні-джеку 3, 5 мм Далі перепаюємо резистори в пульті за ось такоюсхемою

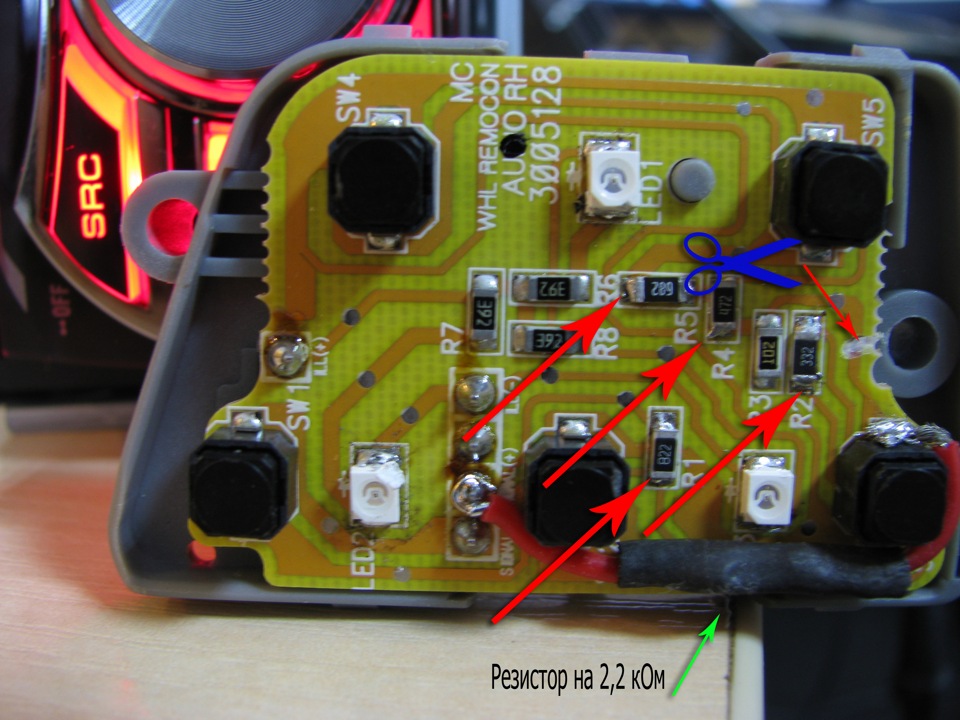

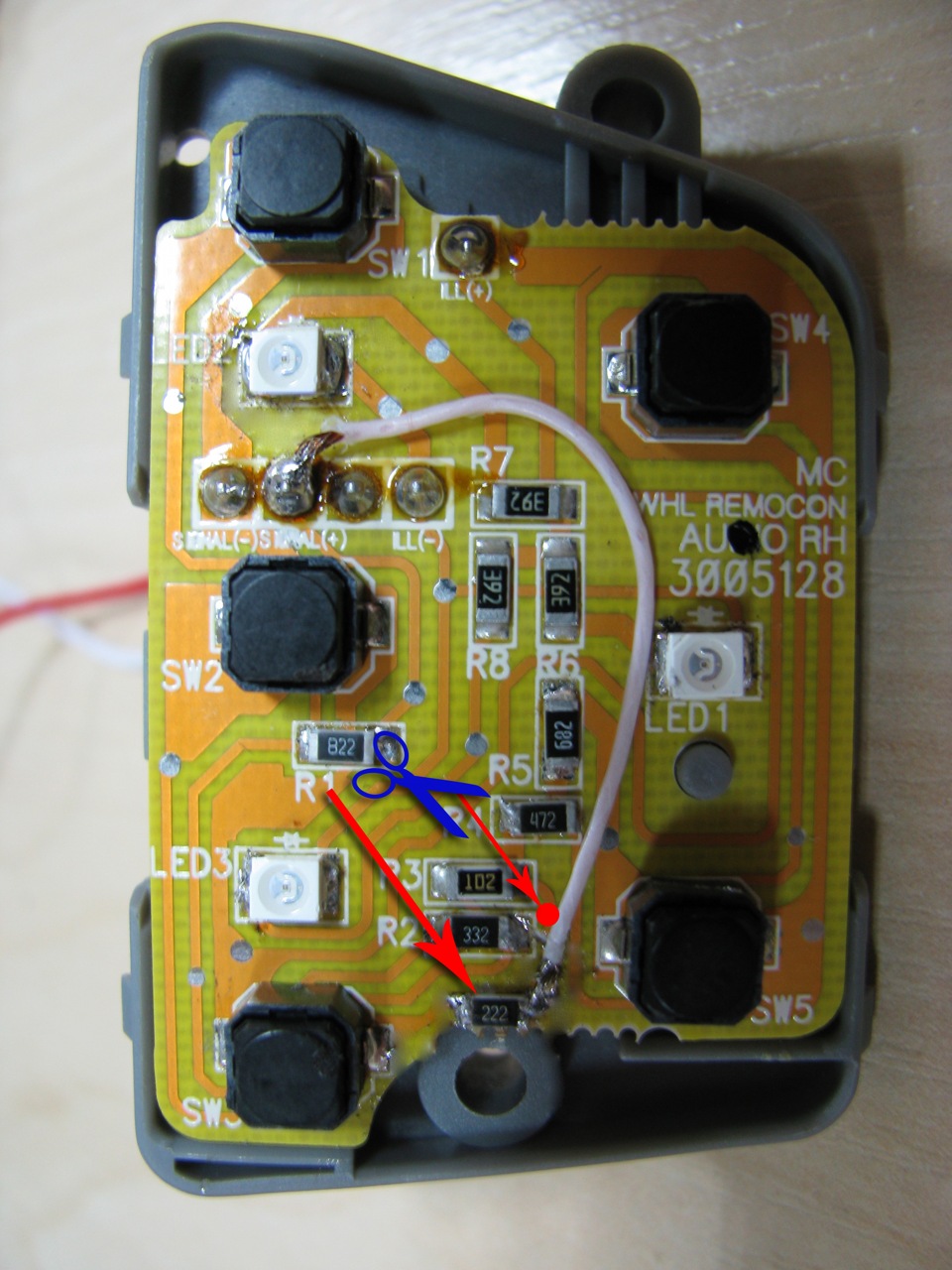

Але з -за громіздкого резистора на проводці не налазили кнопки наплату і в місці розрізу впаяв резистор SMD 2, 2 кому а розріз зробивтрохи далі. Аналогічно переробив лівий пульт. Попереду на машину неставив (холодно), кнопки з магнітолою Pioneer перевіряв всепрацює.
Коментарі5
Шукав в інеті ... не міг знайти! Скажи де купив? скільки коштують? теж собі дуже сильно хочу замовити такі!
де купив ? або парт номер напиши кнопок … заздалегідь дякую
Підскажи де купив? або код який не можу знайти. Заздалегідь вдячний
а як ти їх на кермо встановив?
на кермо поки не ставив
