Будуємо Американські стопи (частина 1, збір матеріалу)

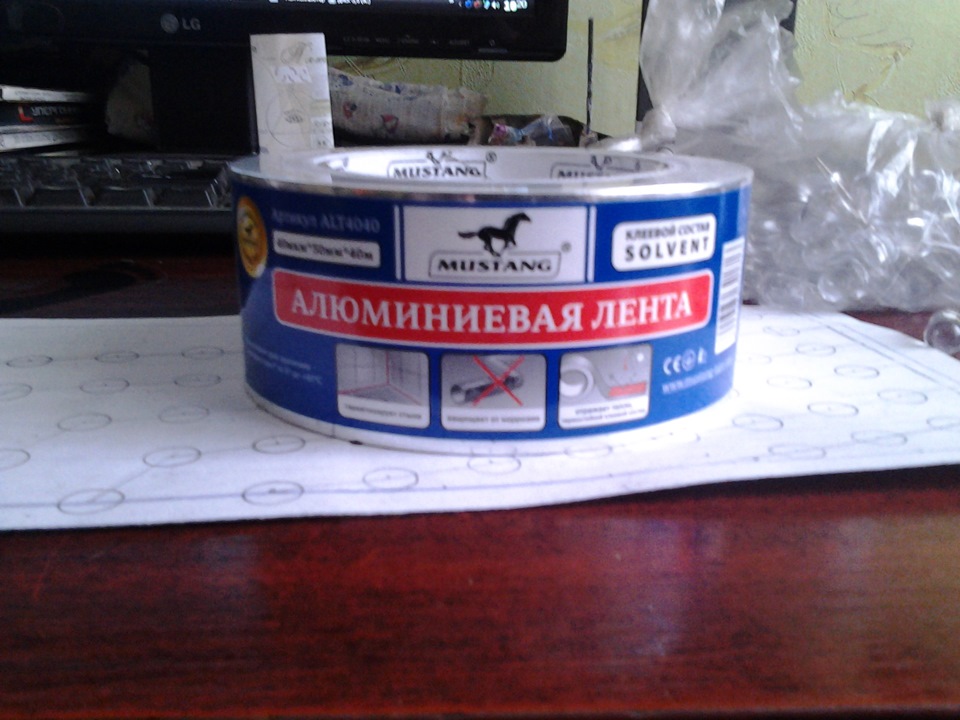

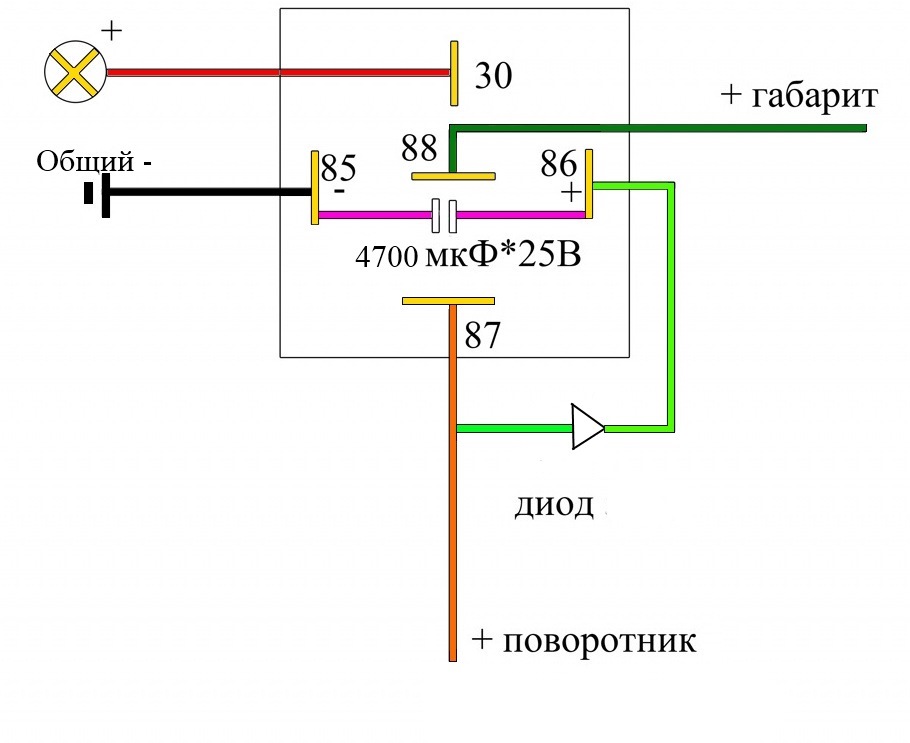

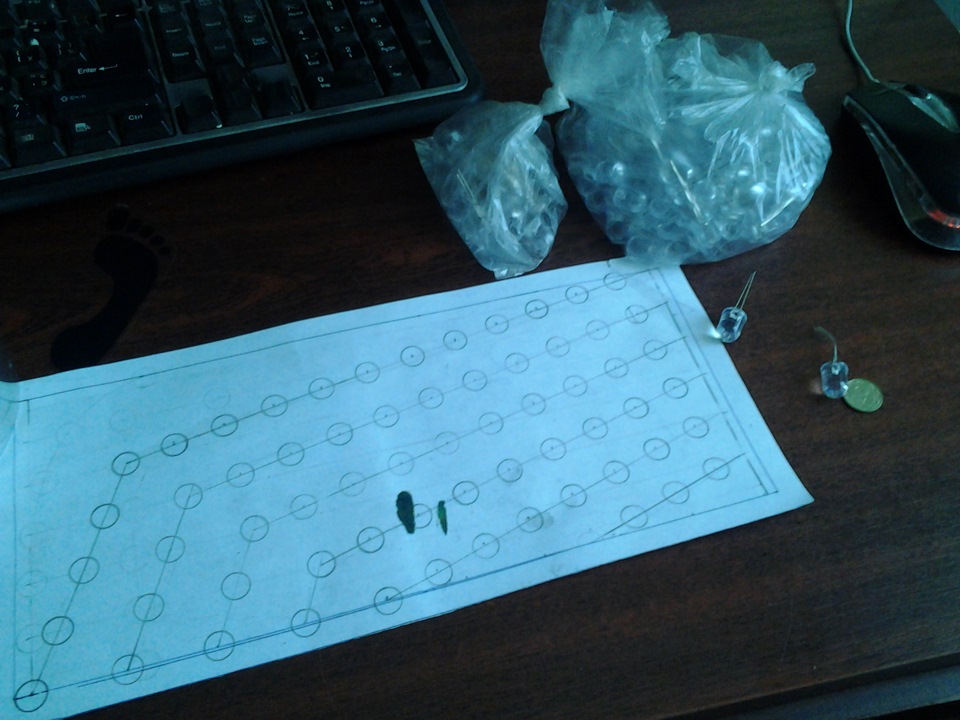

Зразок пробний. Перемірявши простір у фарі помічено що потрібнонебагато зменшити висоту і збільшити довжину. Над розташуваннямсвітлодіодів зараз працюю... Нарешті придумав яку форму я хочубачити у себе в стопах з світлодіодів Задум такий:Стоп ділитися надва поділу - стоп і габарит.Габарит у свою чергу і є поворотник, тобто:габарит горить на підлогу сили, а поворотник моргає на всюяскравість.Американські стопи.Це все здійснюється завдяки схемі на5-ти контактному реле.Розібрався зі схемою повністю і зрозумів всюсуть роботи кожного елемента.На малюнку переробленому на компівідокремив габарит-поворотник і стоп.Габарит йде від краю знизувгору і переходить в горизонтальну смужку яка все одно прагнутивгору, все решта стоп.Учора отримав посилку зі світлодіодами, завдяки Новій Пошті вони прийшли всього за добу.Скло замінитися, виріжу основне тло і приклею інший.В основу плати для світлодіодівпослужить пластик. Бачив алюмінієвий скотч, а так як алюміній кращевідштовхує світло і звичайно дешевше буде взяти рулон 40 метрів ніж50х100 Оракала 351. Залишилося підібрати резистори, і купитиконденсатори і можна буде приступати до формування основи плати.Але є ще один момент, потрібно підібрати прозоре скло на заднійстоп, якщо вирізати прямокутник основний (лицьовий). Думаю можнабуде підігнати скло від накладки на фари передні ВАЗівські (можливонакладка на фари ВАЗ 2103, 2106).
Зрештою це все покривається спеціальним тонером для фар (чорний абочервоний).

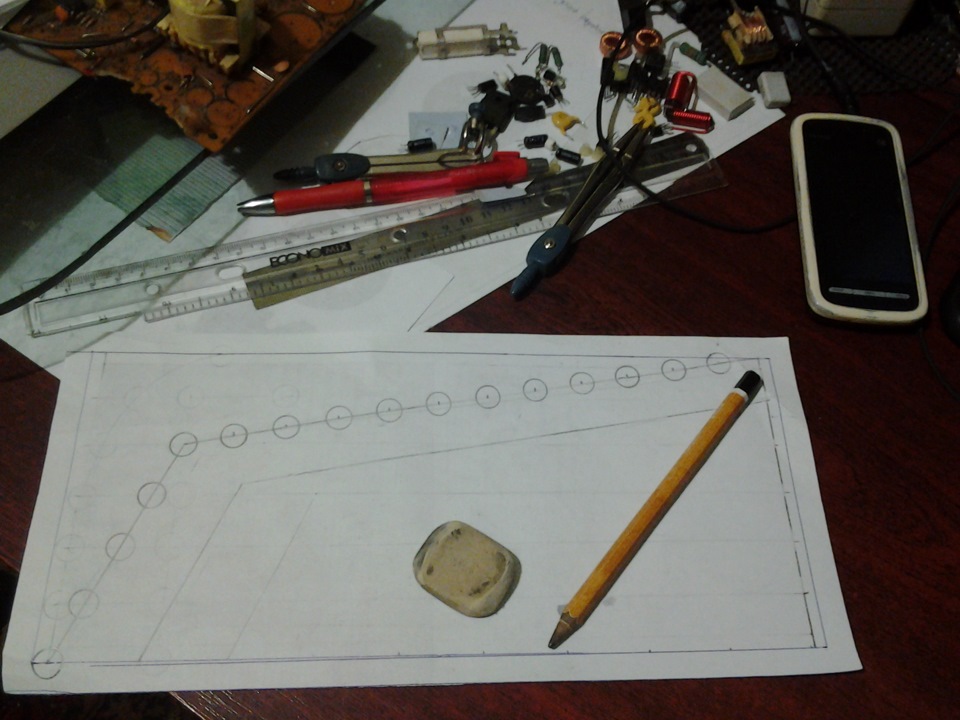

< /Визначився з візерунком і почав креслити ... Світлодіоди, 180червоних і 20 жовтих. 40мкм товщина, 50мм ширина і 40 метрівдовжина. Запозичена у драйвівцяhttps://megadriver.org/p608986-amerikanski-gabariti
