Гуляти так гуляти, крім кабелю діагностики авто був зібраний згівна і палиць кабель для підключення до блоку

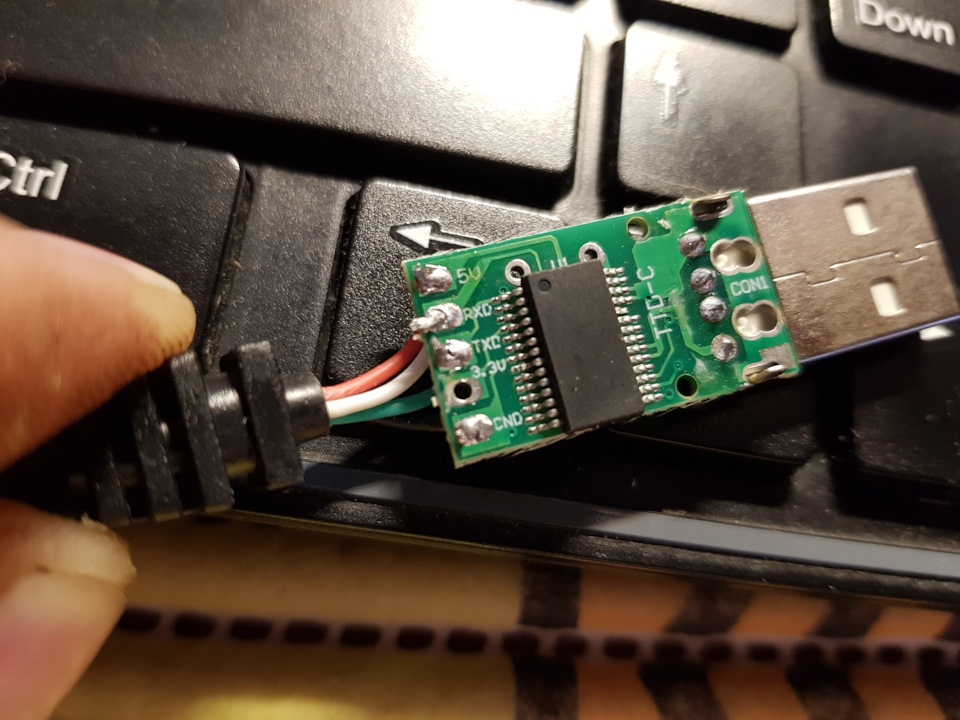

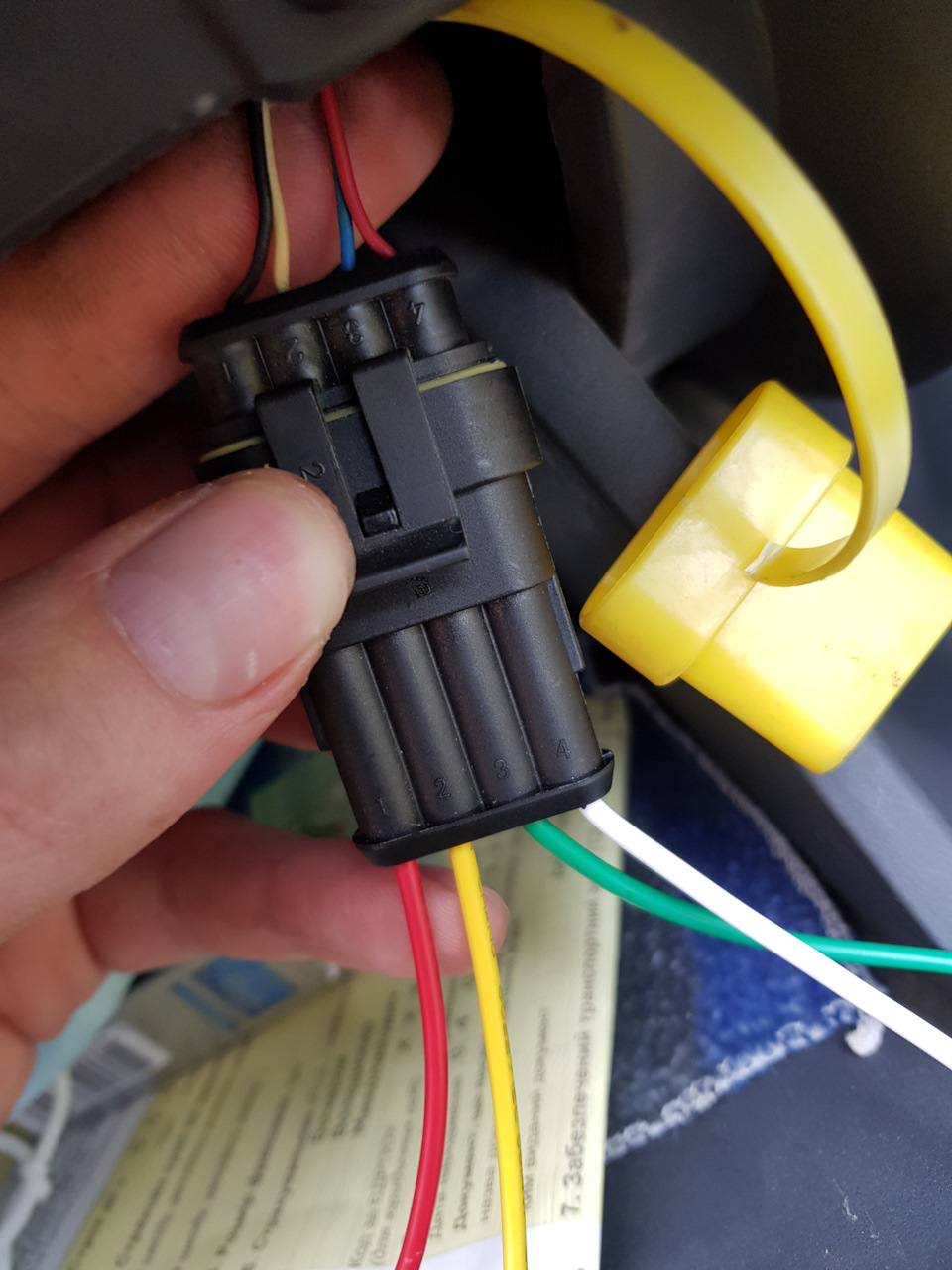

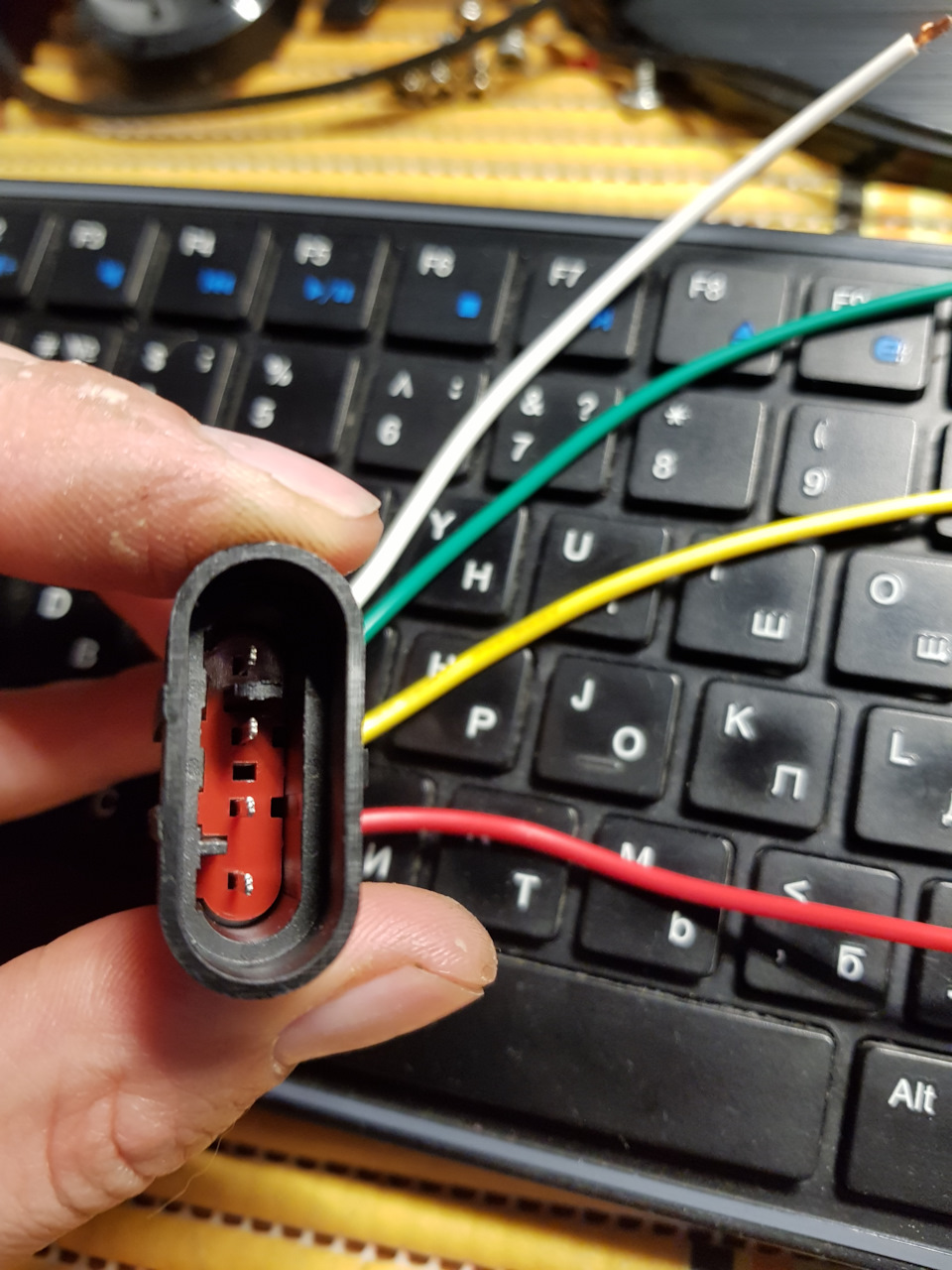

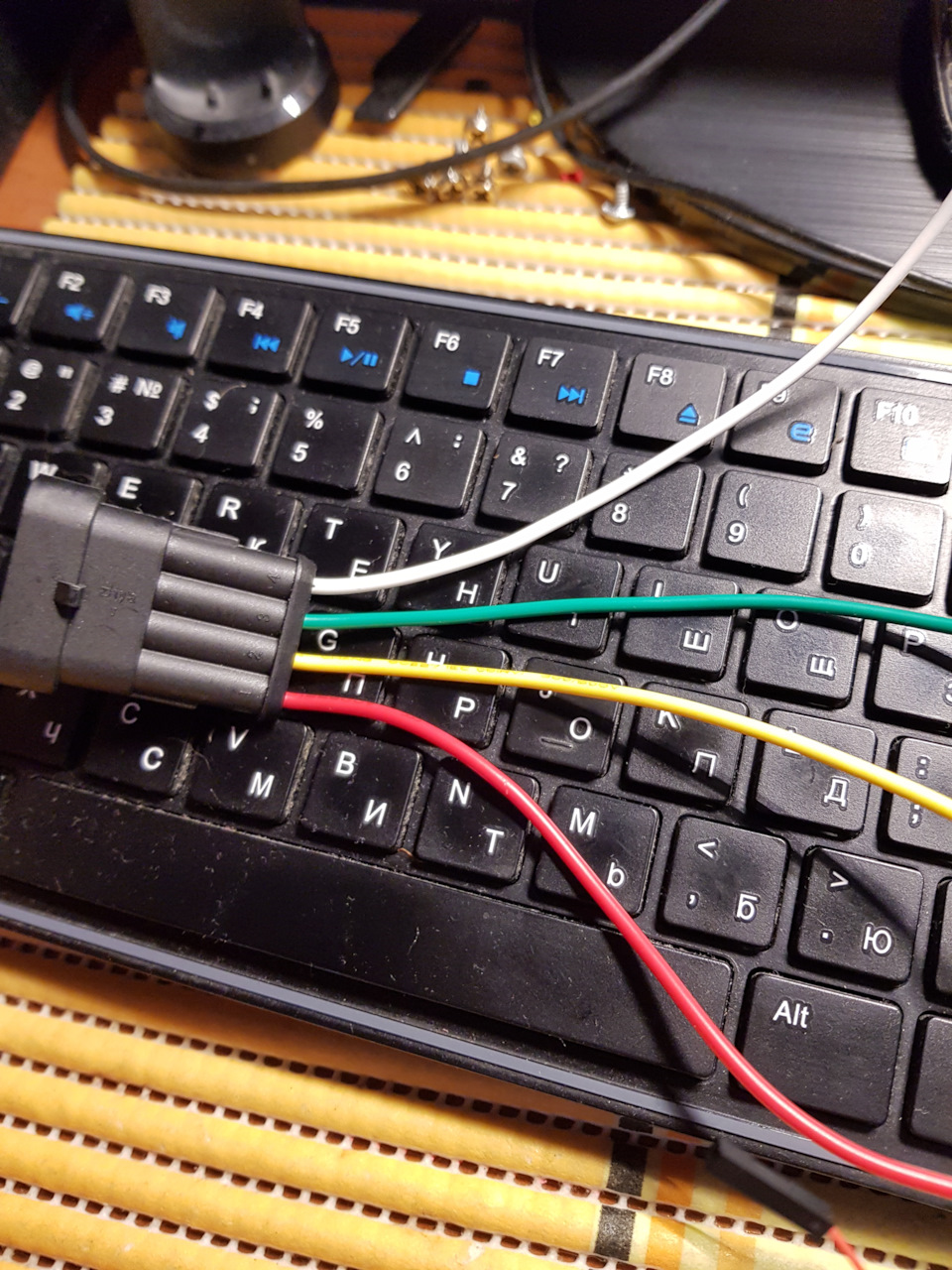

STAG QBOX BASIC, як ви вже зрозуміли з назви дива не сталося, і тутмене чекала не удача.Був куплений адаптер USB COM RS232 TTLPL2303hx UART, а також роз'єм для підключення безпосередньо домізків гбо, все це було спаяно за схемою, але на жаль неконнектиться.Відкрив сам адаптер і побачив мікросхему безмаркування, ну як так ска б***?
Схожі записи
Не вдала спроба поспілкуватися з ЄБУ Ланоса KDAC ZXJN.
Не вдала спроба поспілкуватися з ЄБУ Ланоса KDAC ZXJN.
11
Підготовка до моря. Заміна всіх ременів, помпи, переднього сальника коленвала.
Підготовка до моря. Заміна всіх ременів, помпи, переднього сальника коленвала.
9
Коментарі18
Швидше за все неправильно розпаяні піни їх 3шт, Rx приймача (ГБО) повинен заходити в Тх передавача (адаптера USB) і навпаки Тх приймача в Rx передавача, і GRD-земля один до одного. upload/atta…driverinstaller_v1417.rarі налаштувати порт як на картинц...
там потрібно з версіями драйверів грати. Сам з такою проблемкою зіткнувся на нових драйверах не працювало багато різних версій перепробував на якійсь застарілій все запрацювало.
Дрова для проліфіка потрібні не стандартні, а спеціальні. Зазвичай вони йдуть на диску разом зі шнурком. Причому, якщо система встановила нові стандартні драйвера - зв'язку не буде. Треба вичистити систему від драйвера і встановити саме той, який на ...
Дисків у комплекті не було, на жаль.
спробуй звідси (перше посилання від гугла)micro-pi.ru/%D1%83%D1%81%…0%B0-pl2303-windows-10-8/
Такий же купував, теж не підключався. Сам спаяв на ft232rl і все підключилося.
І щодо pl2303 рівні там за замовчуванням 3,3 вольта але вульгарні китайці перемикають підтяжку з 3 вольт на 5 але при цьому змішається і рівень логічного нуля плюс що в першому варіанті що в другому не дозволяє зв'язатися з мозком гбо.
Шнурок на цп2102 працює з лпг теч 204 без узгодження, з боку мізків 5 вольт
якраз з боку мозку 12вgbo-servis.ru/connectors
Ну візьміть мультиметр і проміряйте на тх буде щодо землі 5 вольт, на яких мізках наміряли 12?
І 12 вольт це живлення адаптера з опторозв'язкою або блютуз, для простого 12 вольт не потрібно потрібно тільки три дроти земля рх приймач і тх передавач і підключення хрестом тх гбо на рх адаптера і рх гбо на тх
Та так і є переконав, згоден. Просто на блютузі я провозився, але переміг, там узгодження, бітрейд, парність, стопи і т.д. коротше пітний піт був
У пл2303 наскільки пам'ятаю є змішання рівнів і не всі газові мізки розуміють сигнали, спробуйте на CP2102, Ft232 працює 100 пооцентів також працює Ch341
Дякую за інфу.
TTL PL2303hx 3,3-5v рівні сигналів, з боку ГБО 12v рівні, необхідно узгодження рівнів сигналів з 5 вольт в 12 вольтовий і навпаки
Немає там рівень ну на більшості моделей.

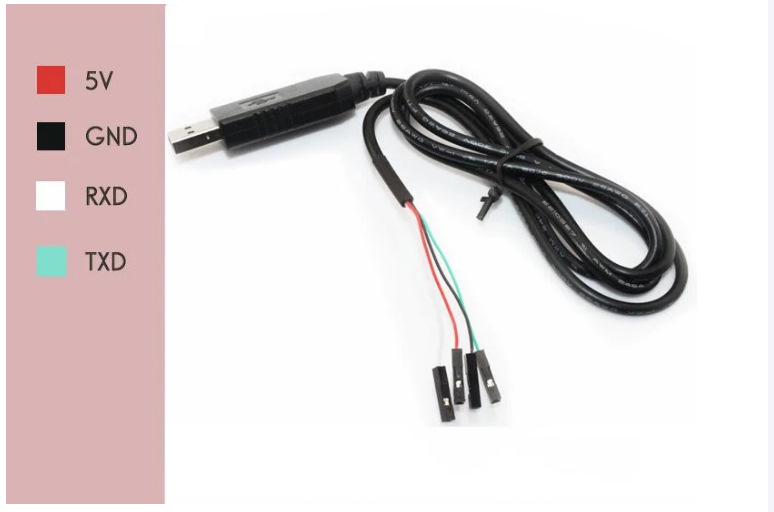

Якщо дрова встали, тоді потрібно три дроти підключити - масу і Tx&Rx. Маса чорний, а інші методом тику або по картинці
Дрова стали, ок, перевіряю ще раз як у мене.
