Приїхавши додому давай розбиратися, чому не працює кнопка "SET" (відображення витрати палива). На допомогу прийшов інший драйвівецьAslanbek777, який підштовхнув мене в правильне русло, за що йому велике спасибі.

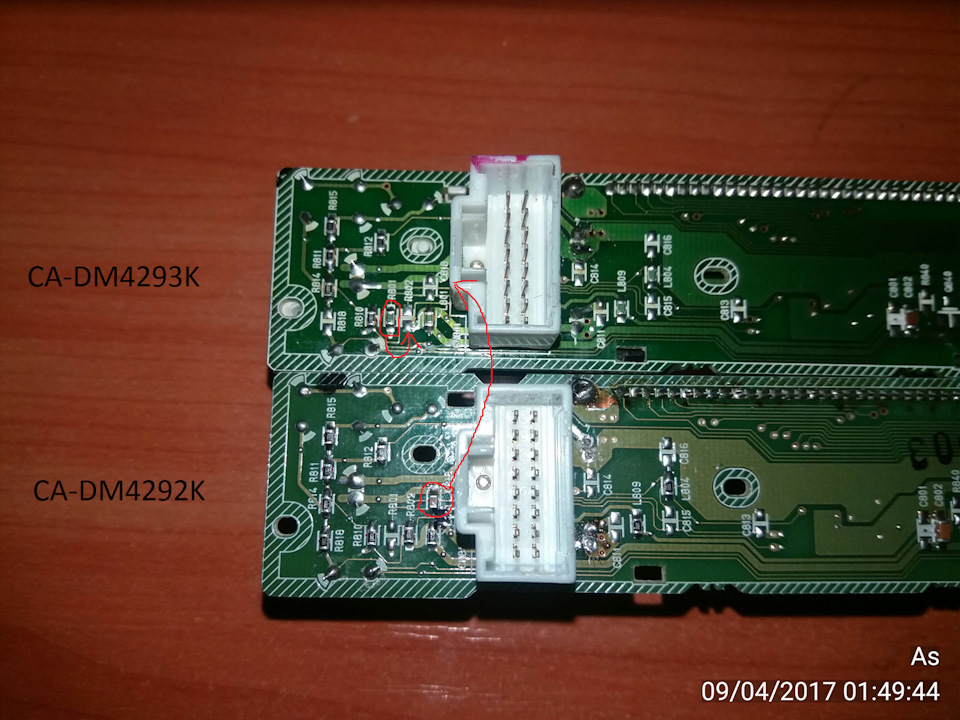

Маємо два інформаційних дисплеї CA-DM4292K (рідна) та CA-DM4293K.Перепаюємо на платі 4293 перемичку R801 на R802, далі випаюємо зплати 4292 перемичку C818 і припаюємо її на своє ж місце на платі4293. Все, більше жодних рухів для відображення витрати паливаробити не потрібно. Фото:CADM4292K

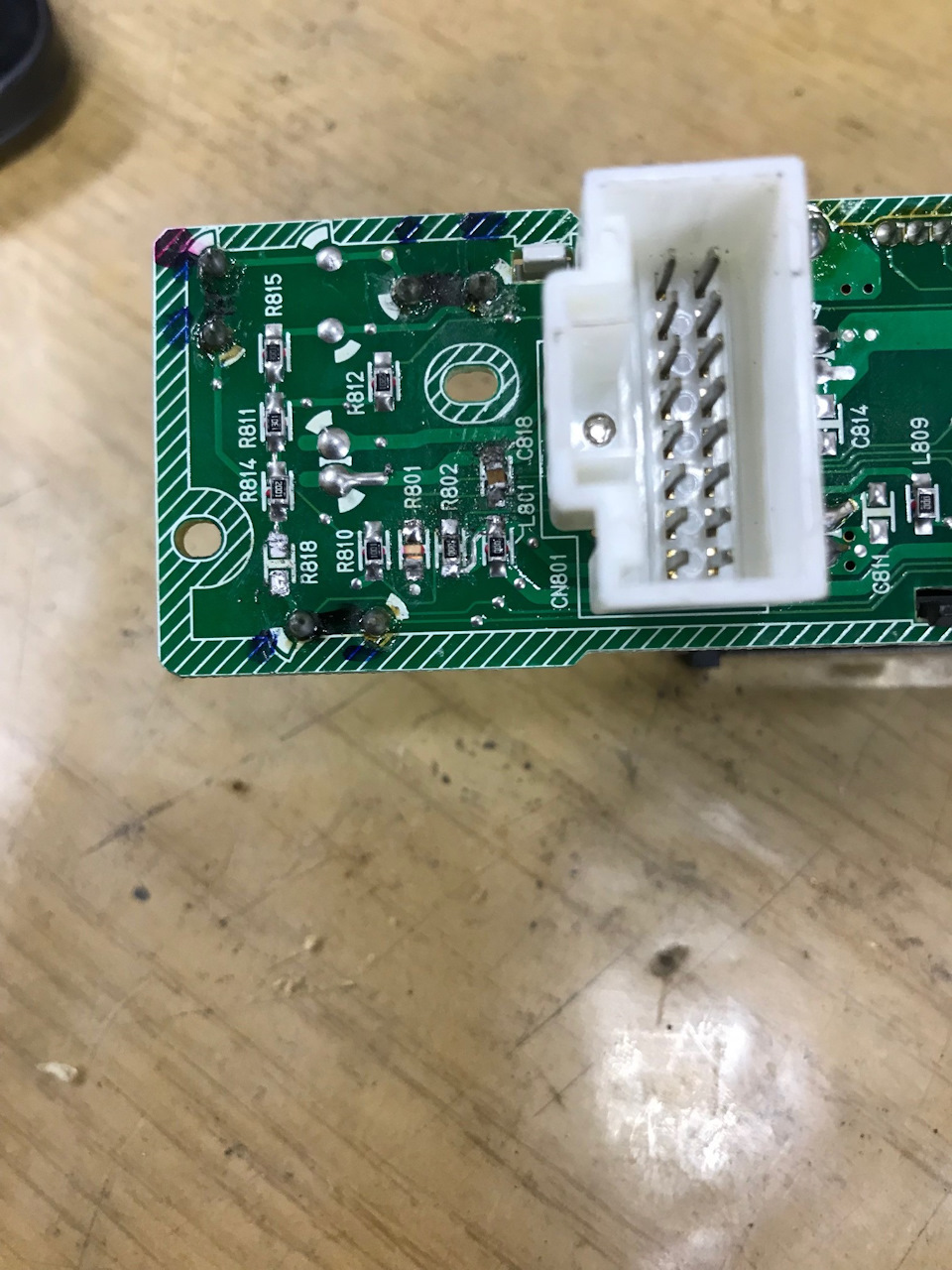

Так має вийти у результаті
Ну а далі робив ґрунтуючись на запис БЖ Горобця упс

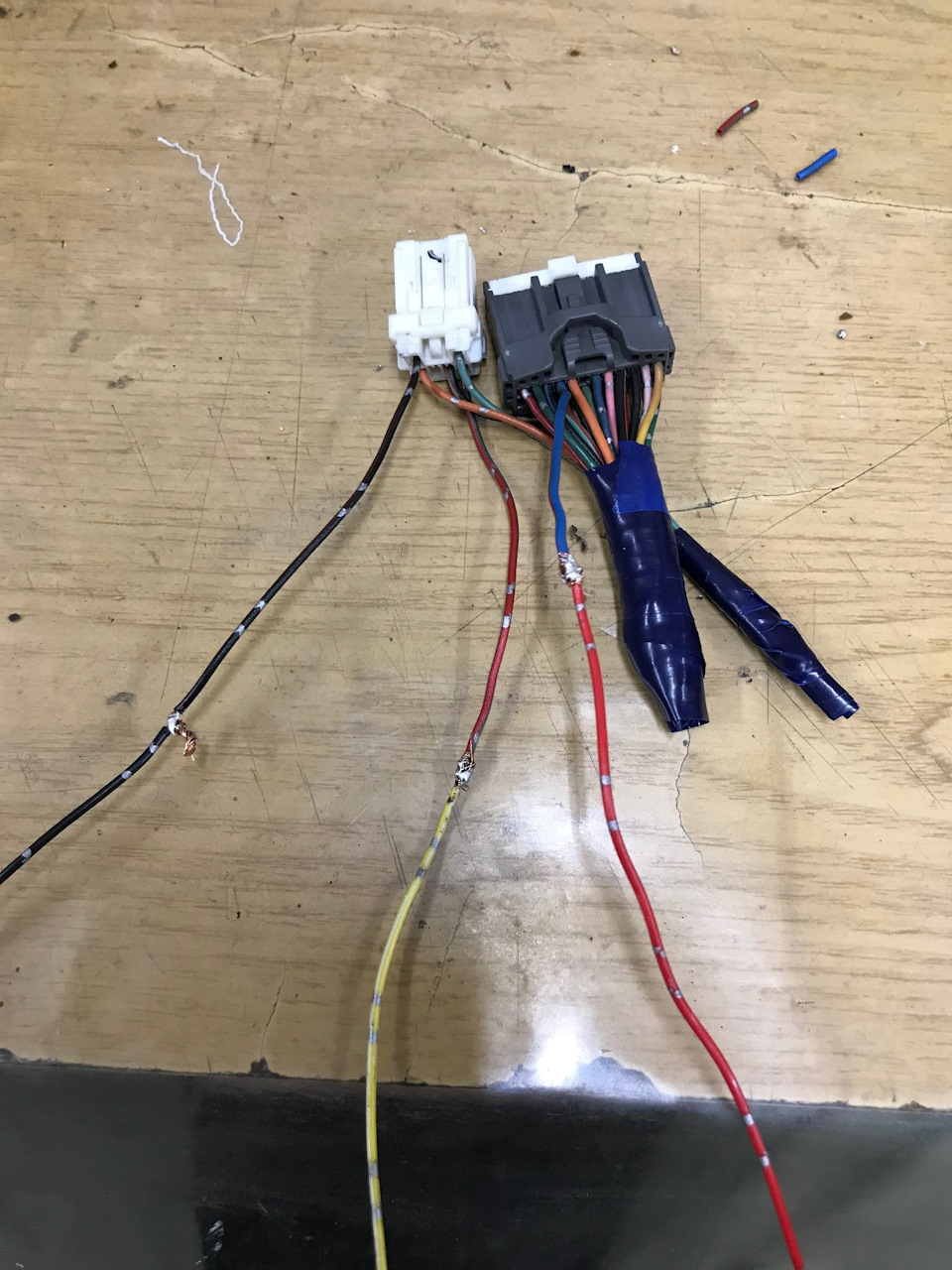

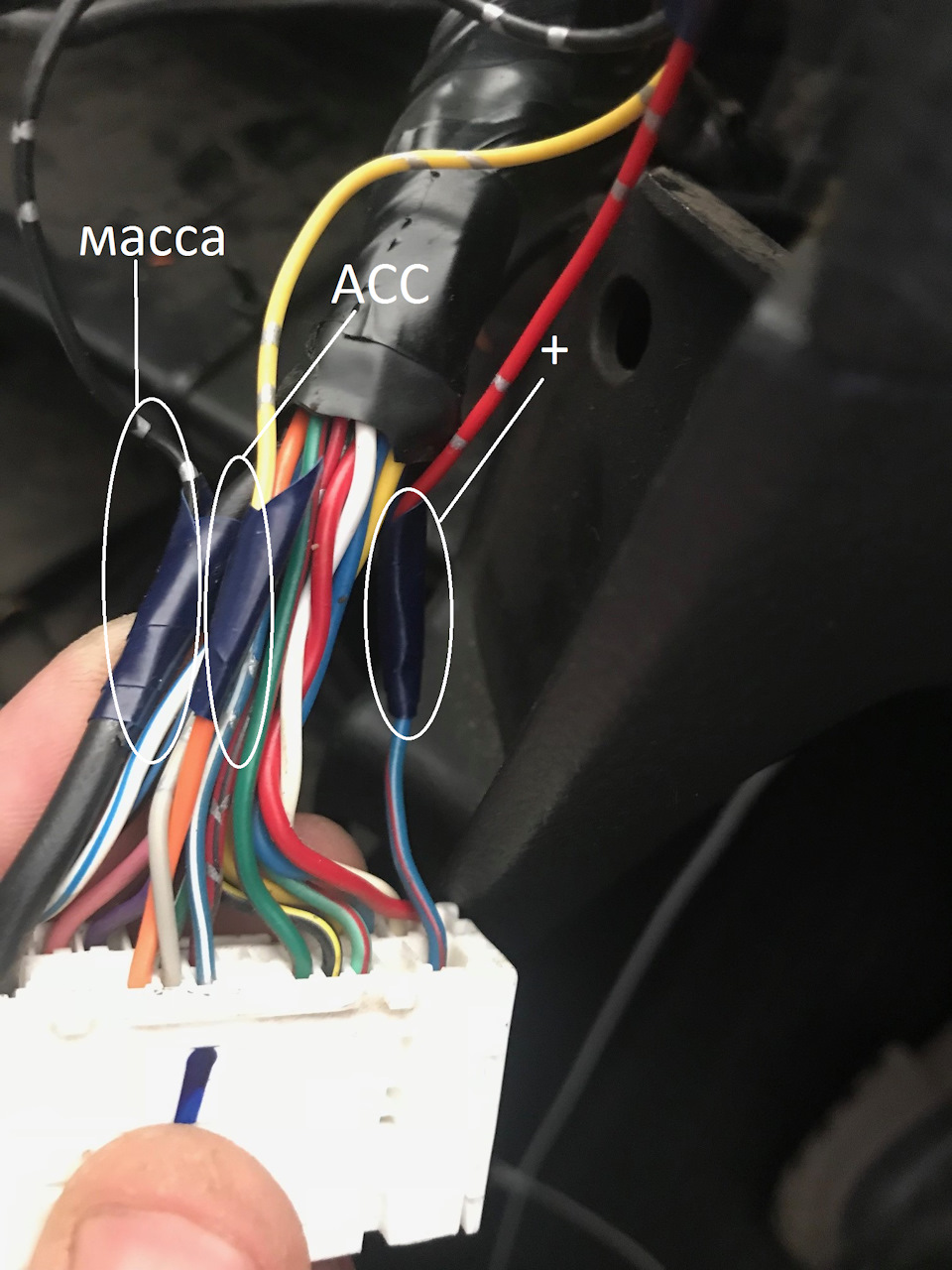

Беремо 1й (маса) та 6й(ACC) піни на 6 піновому роз'ємі та (+) синійз червоною смужкою провід на 24 піновому роз'ємі
і з'єднуємо їх з колодкою ГУ

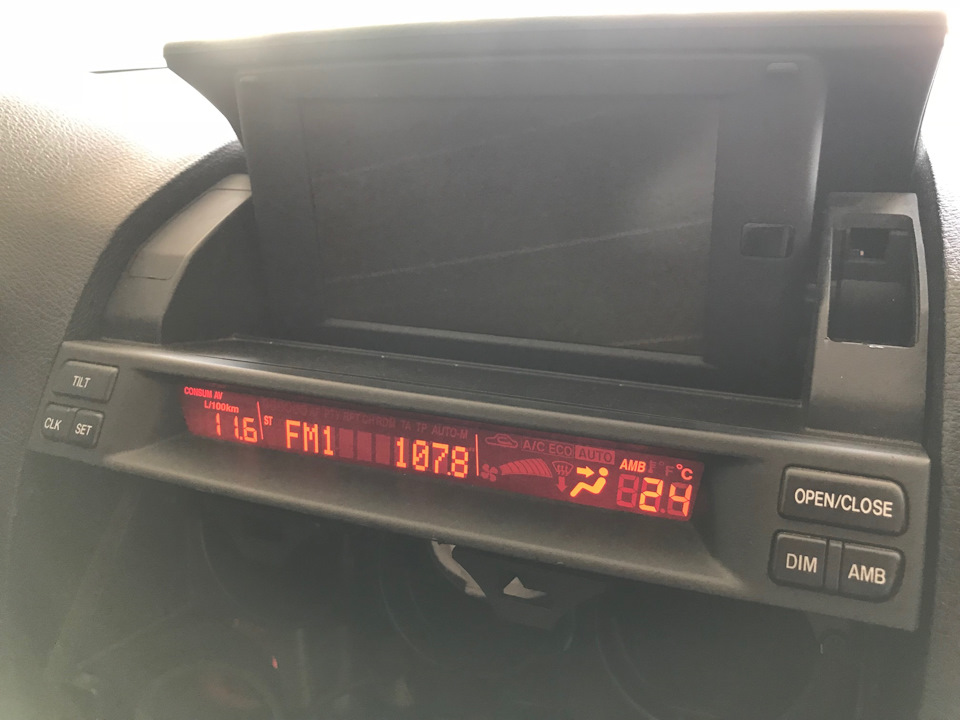

Встановлюємо на штатне місце і радіємо))))
Монітор відкривається і закривається при перемиканні ключазапалювання в положення "аСС", "Off" .
Кнопка "TILT" працює, БК показує витрату палива
На всі операції пішло близько 3-х годин. Ну а тепер найскладніше щостоїть переді мною:вибір планшета або навігатора і грамотнаінсталяція його. Всім рівних доріг.
Коментарі20
І взагалі що працювало без перепаювання?)
Здорова, а без перепаювання витрати не показував дисплей?
Ні. Не показував
А раніше взагалі на старому показував?
Показував)))
Коротше без доробок марна витівка)
Ну ось, хто шукає - той знаходить.))) А чому ти вказав CA-DM4293R? Не помилився?
Є ще такий екземпляр, а на магнітолі замість касетника ще кнопочки стоять, вдруге бачу таку магнітолу.
Так це ГУ. А в нього вказаний дисплей з буквою R.
Та це так просто, навігація на мою від рестайлу стоїть, бачив колись таке ГУ, що там за кнопки замість касетника?
Може під міні-диск? Це треба поритися в рекламних буклетах, де всякі дилерські додаткові опції вказані.
У комплекті з ним двд програвач може для нього керувати
Ні, двд-привід - це напевно від навігації, у мене схожий валяється.
Де то в мануалі на машину читав що бувають версії магнітоли з вбудованим жорстким диском, нібито можна записувати і відтворювати з нього, можливо ці кнопки саме за це і відповідають
Можливо, там до речі є кнопка REC.
Так воно і є, досить рідкісна опція
Та рідкісна, авіто зараз важить оголошення за 10000 разом з навігацією та двд приводом.
Знайшов, прикол у тому що або монітор не від цієї магнітоли або куліса не від цього комплекту запчастин)), в кулісі немає пульта управління зліва
Це я теж помітив, що немає пульта
Навігація з рестайлу стоїть в оголошенні
