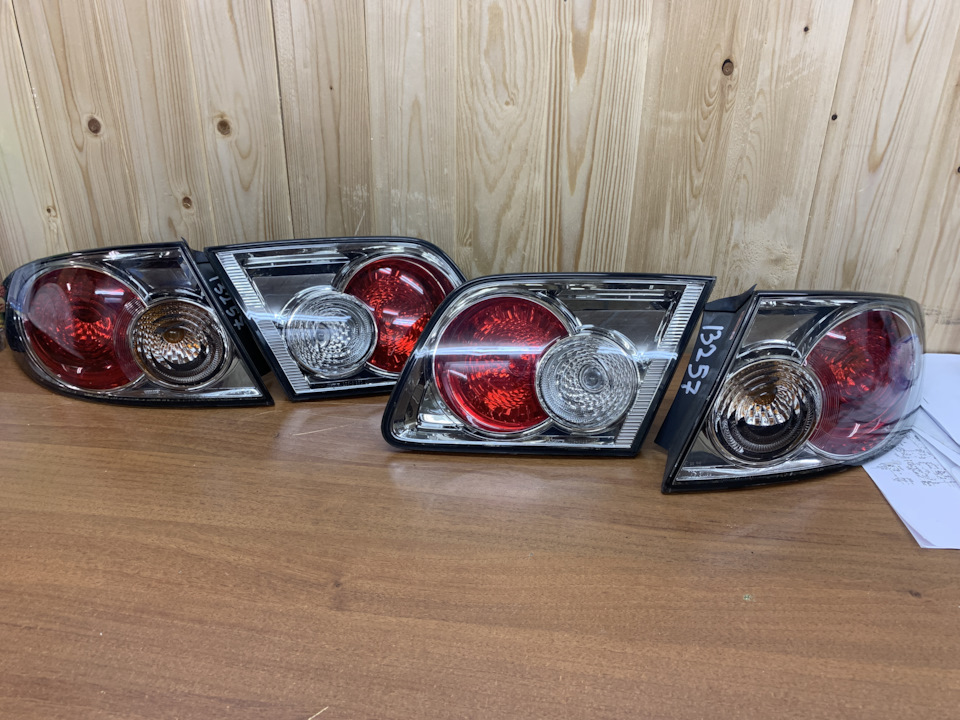

Вирішив позбутися білого хрому і замовив у Владикові задніліхтарі.

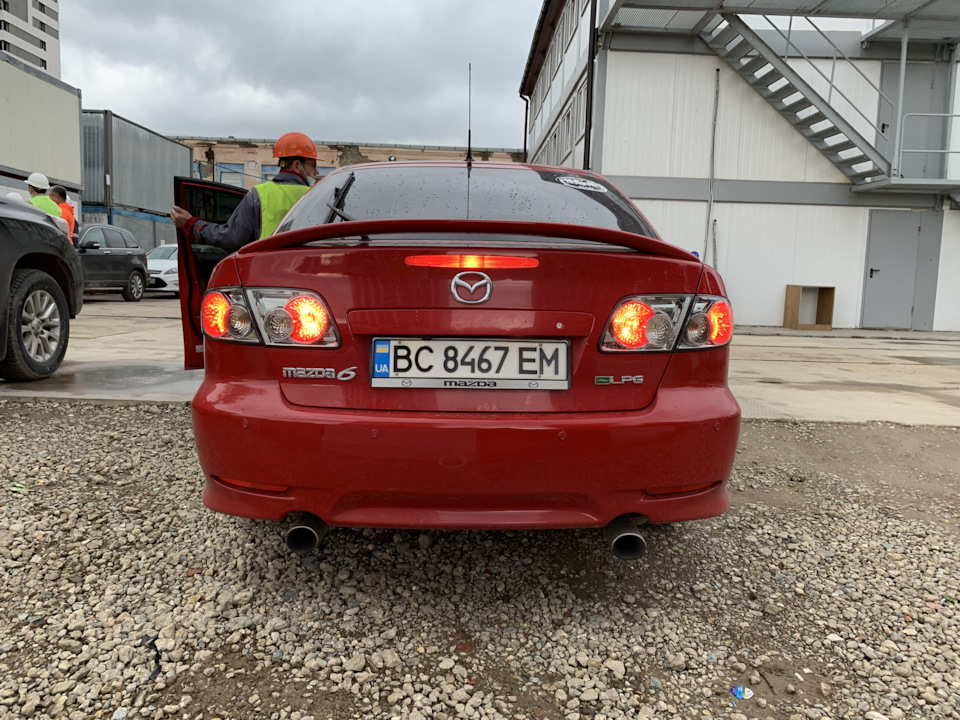

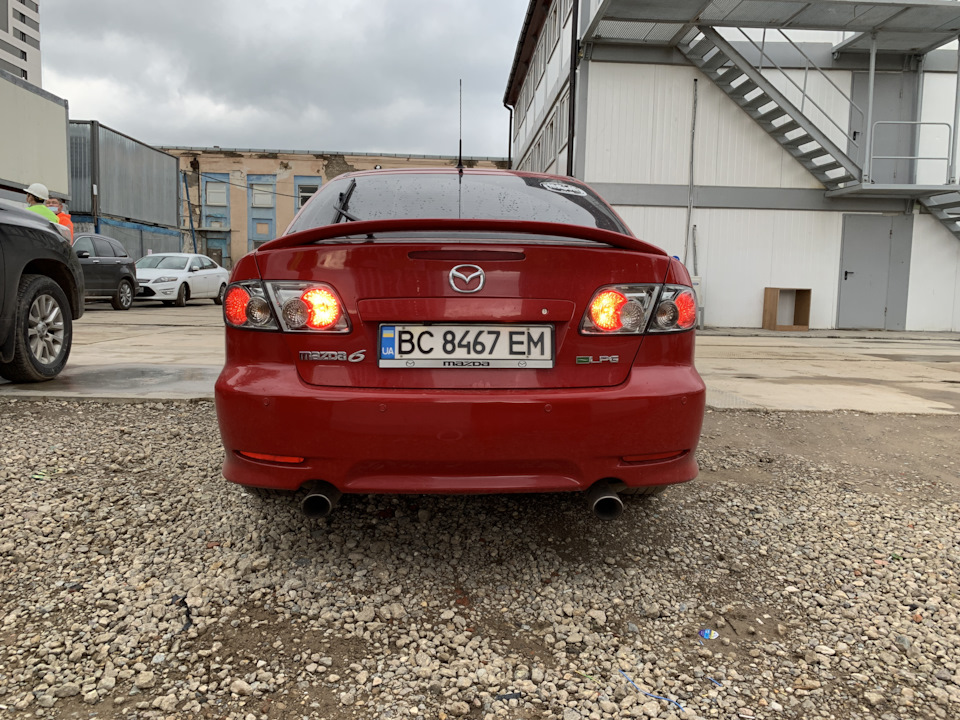

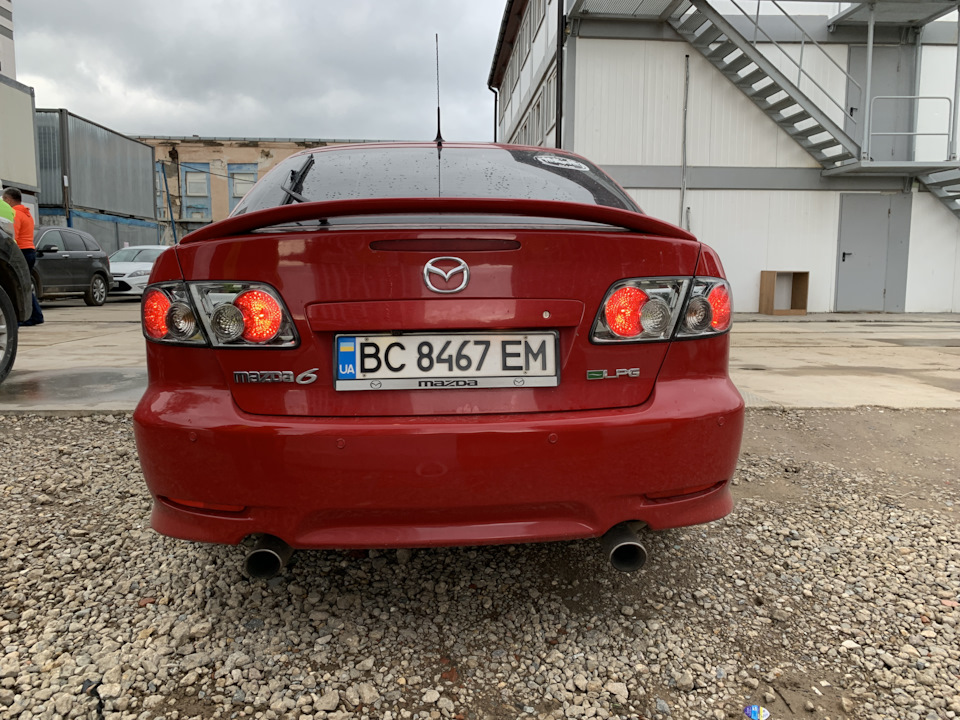

Бо ліхтарі прийшли з цоколем габарити-стоп, то вирішив впровадитилампочки у ліхтарі кришки багажника. Реалізував схему:4 габарити -5 стопів - 2 ПТФ.

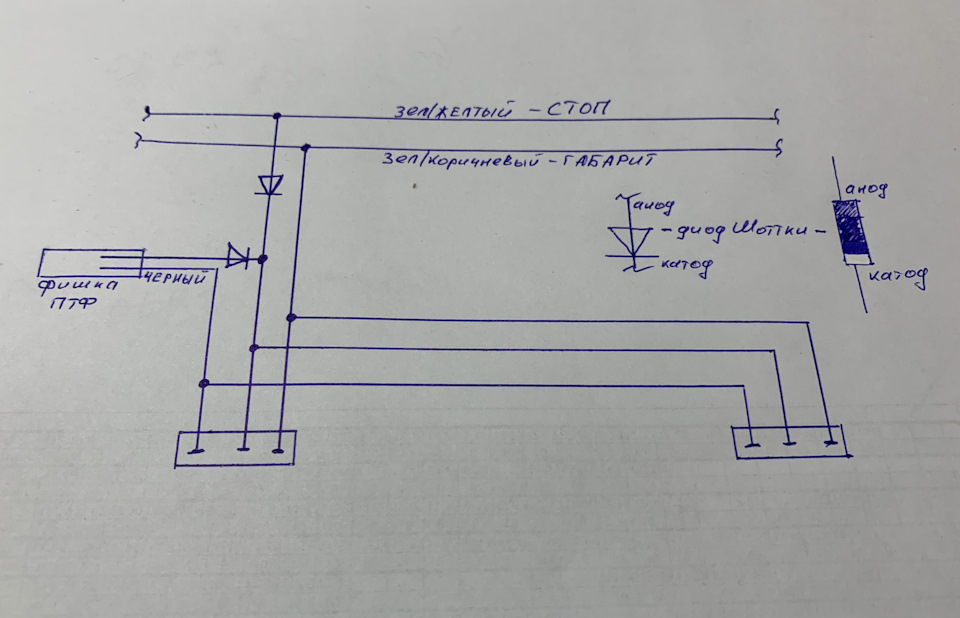

Для реалізації, без втрати функції ПТФ, використовував Діоди Шоттки20В 1А/25А, арт.1N5817 в іншу немає) Правда при першому підключенніпереплутав анод з катодом діода і взагалі нічого не горіло Схемапідключення:






Коментарі11
👍👍👍
Спс🤝
Це дивлячись під яким кутом подивитися на ліхтарі
ти 2 діода юзал чи 4? за схемою просто від одного ліхтаря вів до двох птфнім так?
Два, як на схемі. Від фішки ПТФ запитав два ліхтарі. Світять однаково яскраво.
а другі два дроти (зелений/жовтий і зелений/коричний) звідки тягнув? Скільки метрів дроту витратив? Я 6м купив.
Не тягнув. Врізався в рідну проводку.
так рідна на птф без стопів/габаритів йде, або в кришці багажника є на всі проводки? просто цікавить куди врізатися.
Дивися/читай схему (там все зрозуміло). Рідна фішка птф на 2 проводи. Фішка на ліхтарі птф на три.
Ліхтарі мають кола на склі, можливо бачив. У мене такі ж стояли, і мені здалося один раз, що в режимі 4 стопа, внутрішні ліхтарі, що птф повинні бути горять трохи яскравіше ніж зовнішні. Хоча хз. Зараз від Америки стоять червоні, на них немає таких кіл.
Тож є думка так зробити, випередив мене 😁, але через 5ти контактне реле.
