Усім салют, шановні знавці!
Просвітите мене, темну людину…

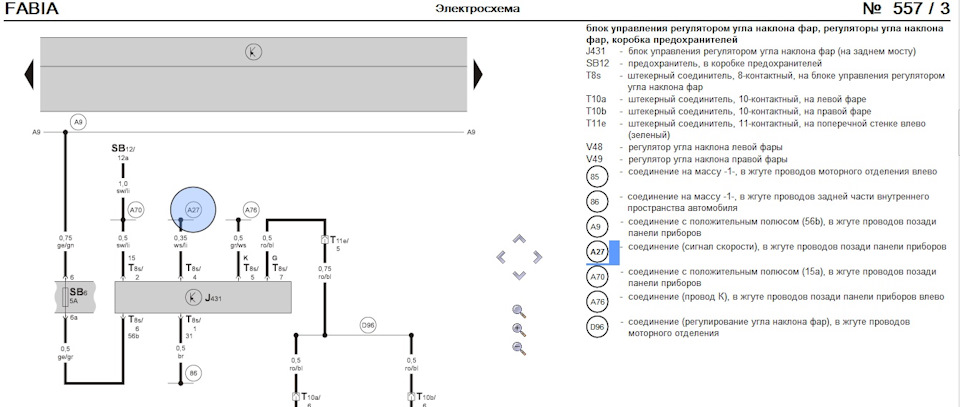

<За схемою в ELSA є точки з'єднання :А27, А70, А76 і т.Д.
До кожної точки є опис, наприклад:
А27 — з'єднання (сигнал швидкості), в джгуті дротів позаду панеліприладів. А тепер, увага, питання! — Як знайти ці точки вмашині? ))< < > /b>
Заздалегідь дякую!
Коментарі5
Тільки розмотувати всю косу, вони не завжди в одному місці.
Ха) збіг, це як я зараз зі склопідйомниками колупаюсь, таке ж питання було, все просто, у тебе вгорі праворуч у кутку написано 557/3, значить вище повинні бути ще сторінки і вже там має бути дубльовано це з'єднання ще раз, у мене на малюнку праворуч ...
Дякую! Більш ніж зрозуміло!)) Але в моєму випадку це не прокотило ... На сторінках вище не було шуканого з'єднання ... Вихід виявився банально простий - Пошук))) У правому верхньому кутку є графа пошуку, вбиваємо туди потрібне з'єднання і дивимося йо...
Так це звичайне скручування виходить або штекерне з'єднання?
Виходить це звичайна заводська скрутка, захована в косі ... Розплітати косу ой як не хочеться, тому простіше знайти роз'єми з яких виходять ці дроти))
