Привіт читачам!
Тема не нова, але все ж таки.
Вирішив створити пульт ДК до свого Pioneer на основі навігації відКалини.
Ну правда від навігації мало що залишилося і мало що задіяно.

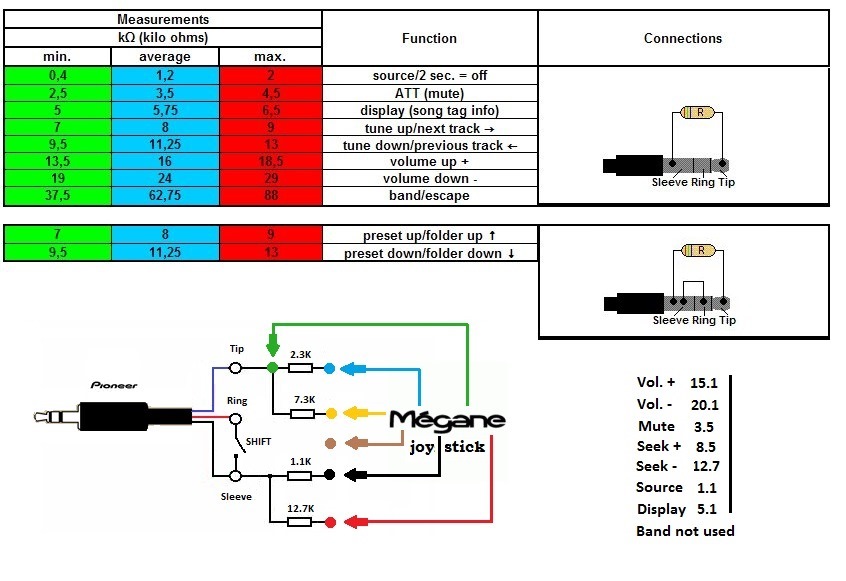

Опору було знайдено в мережі, тут на Драйві.
Далі:
<
— Старий провід міні-джек тюльпан (RCA);

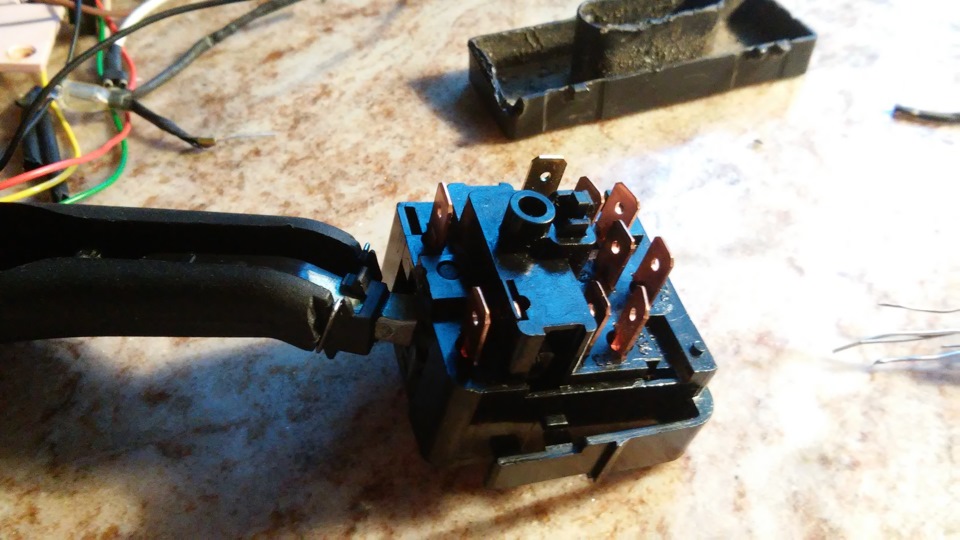

— Сам підрульовий з джойстиком (1118-3709340-20);
— Резистори;
- Паяльник
- Термоусадка;
ну і ТЕРПІННЯ!

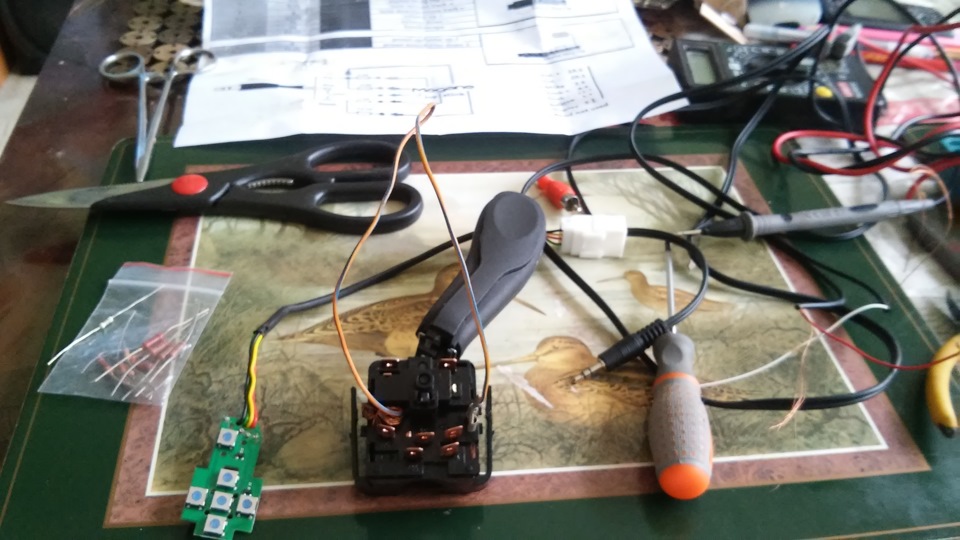

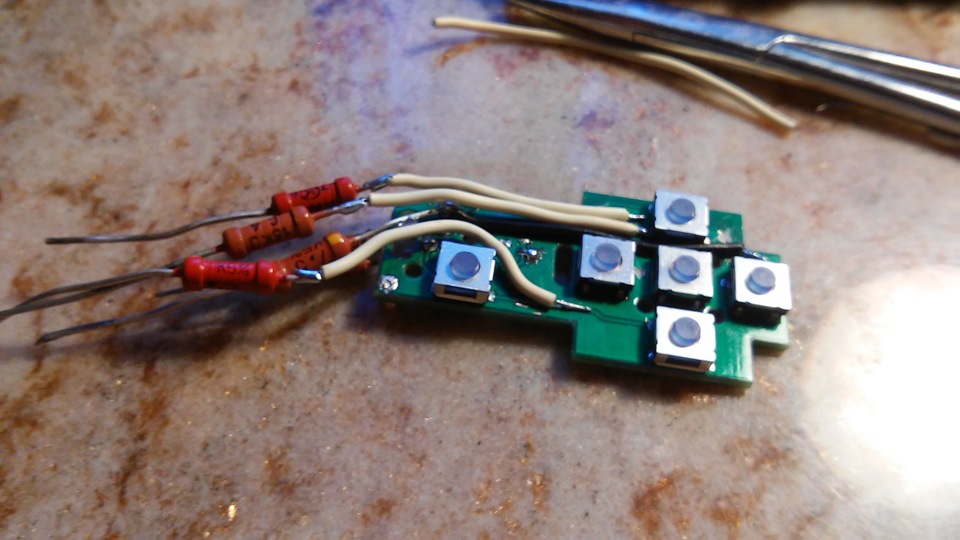

Всю плату покурочено, проводками допаяно, ну загалом з тестером всевийшло.
< Підключаємо, про радість все працює за задумом, всі кнопкиуправляють потрібними функціями.
АЛЕ РАДІСТЬ МОЯ тривала секунд десять, далі магнітола з підключенимпультом живе своїм, індивідуальним, життям.
Причину знайдено, вся біда через резистора на функції MUTE, оскільки опору такого ж не було в наявності, для заміни, довелосязамінити функцію MUTE на BAND/ESCAPE, що навіть зручніше дляаудіовиклику (голосовий набір). Хотілося задіяти SHIFT, але яквиявилося тут треба трохи подумати, ну і через дві функції закинувцю справу)))

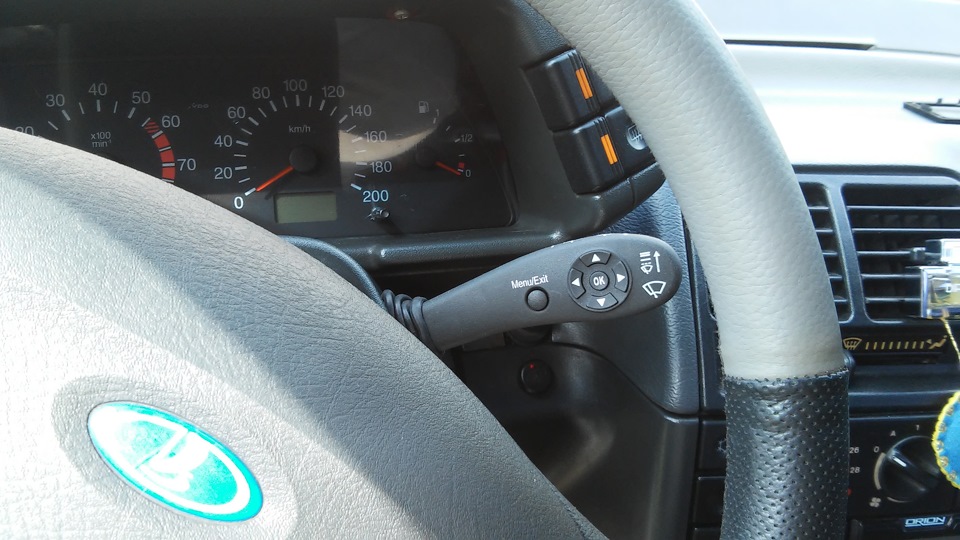

Пульт встановлений, все працює, ура товариші! )
br/>
Слідкуємо далі, тиснемо кнопки, залишаємо коменти.
Коментарі20
Шарять же люди!приємно подивитися!)
Дякую, у тебе теж руки з правильного місця)))
Не не) я ледащо)
Красава!
Потрібний девайс!
я мафон свій не дивлячись на нього настрою, додам і зменшу. Але задум хороша.
Ідея хороша, але перемикач пипець який не зручний((
У мну на магнітолі немає роса, як бути
А що за магнітола? РСА до пульта не має відношення.
Соні, дискова, і у мене підрульовий, тільки з трьома кнопками, хочу просто, атт, і треки перемикати
Якщо підрульовий задіяний до бортовика, тут треба складніше схему робити через реле (((
Ні до чого він не діє!
Тоді купуєш три резистори - 2,5 до 4,5 кім - MUTE; - 9,5 до 13 кім - Previous track; - 7 до 9 кім - Next track / Розбираєш підрульовий, і до кнопок присобачуєш резистори. це все на міні-джек дивись вище схему, встромляєш в Соньку і радієш )))
Немає там міні джека
Ну так, так його потрібно припаяти, якщо ти про перемикач.
Ну припаюєш його до перемикача, в мафоні немає такого
Напиши модель соньки
Щас напишу)
CDX S2250
Якщо гугл не бреше, ось роз'єм у твоїй соньці для пульта images.kiev.ua
