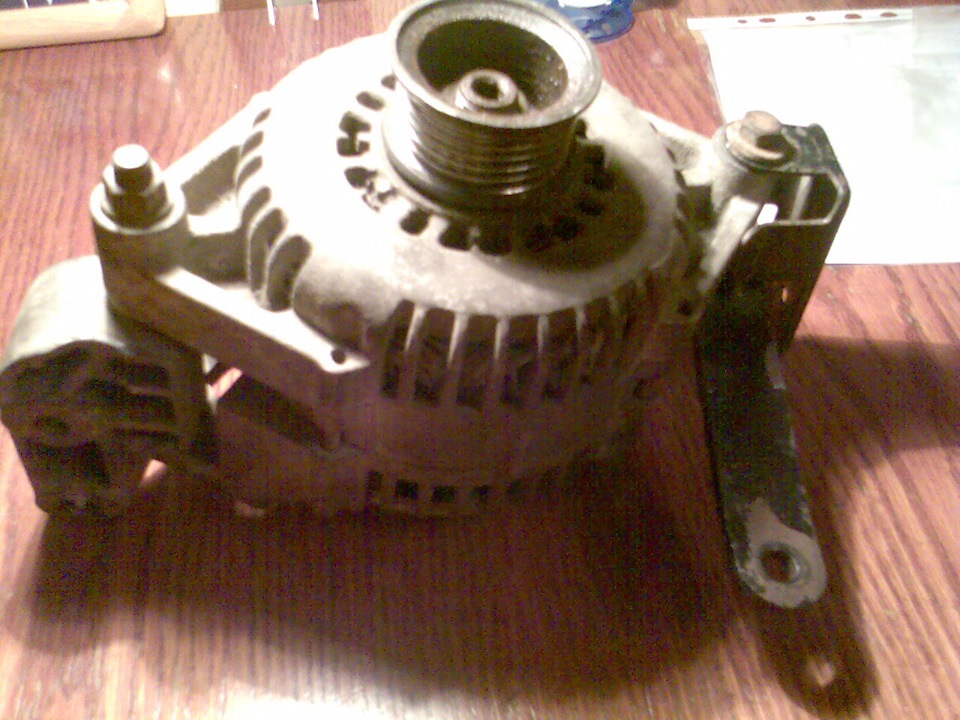

Зняв я таки свій генератор і повіз на сто і то через відсутність у мене головок під зірочку, щоб самому розібрати і зробити діагностику "гені"

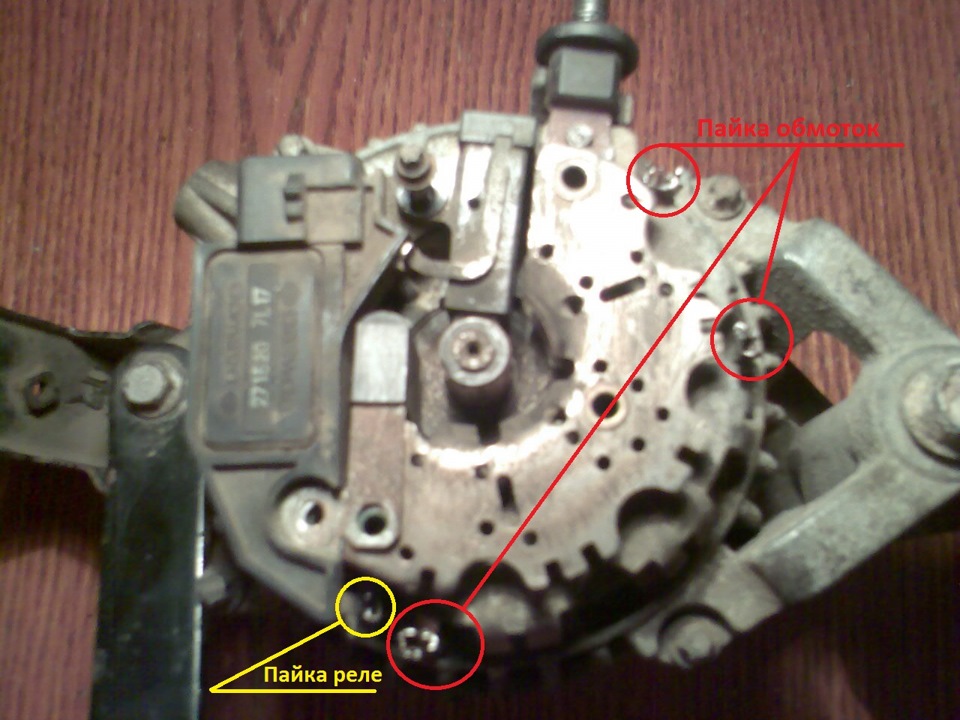

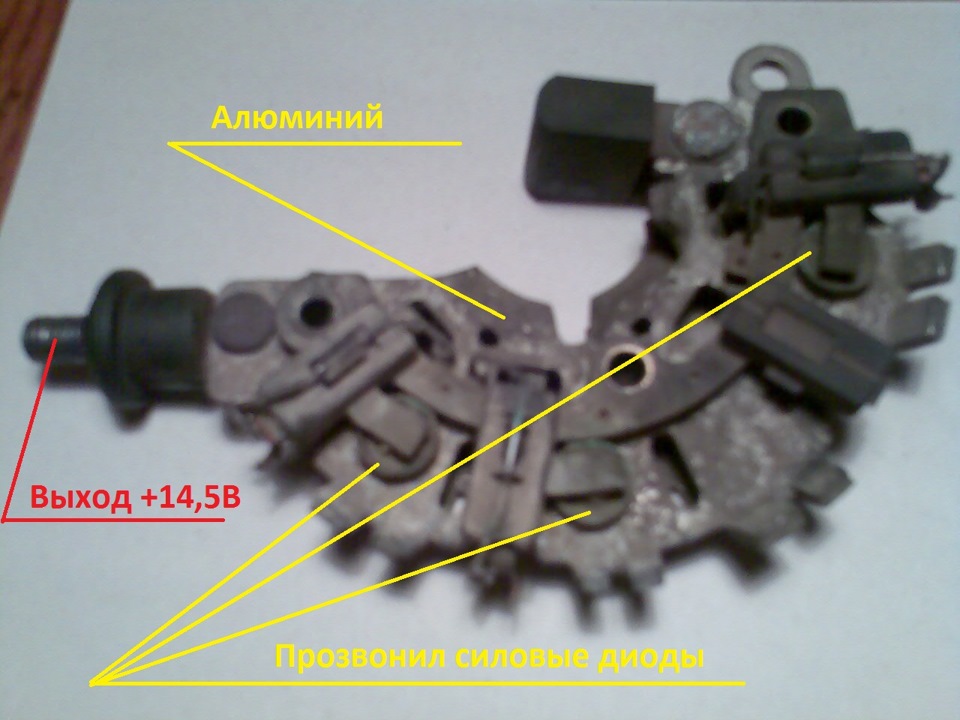

На сто швиденько розкрутили і відпаяли діодний міст від обмоток у трьох точках і реле регулятор зі щітками припаяний в одній. Відразу продзвонили тестером силові та додаткові діоди - все справно!діодний міст

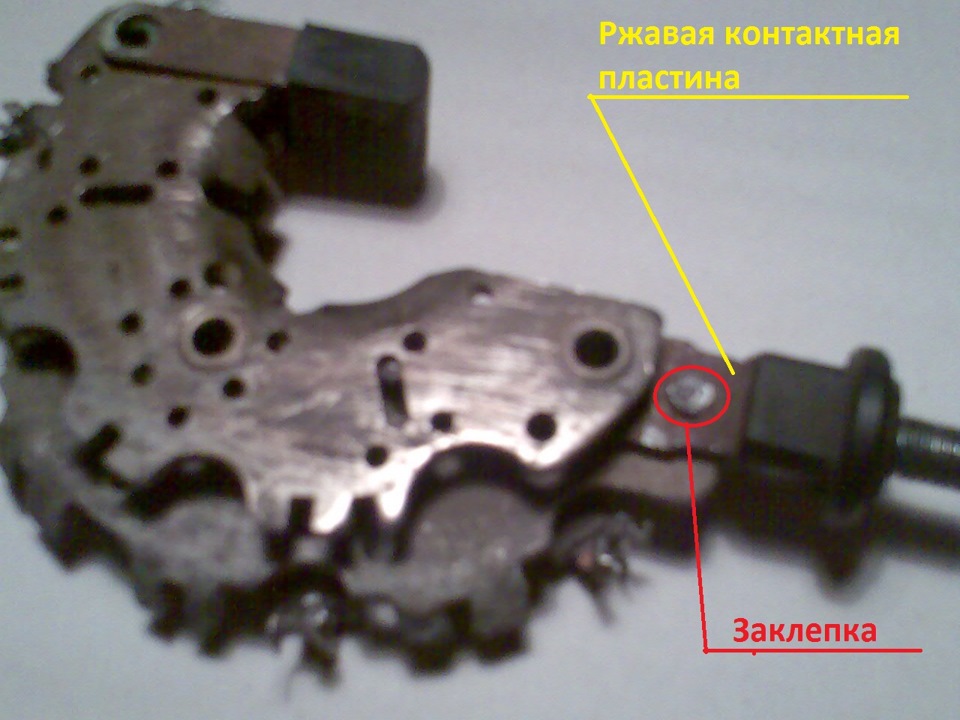

з гени зроблений з чорного металу, у вигляді пластини з різьбленням на кінці, вона була іржава, та й приклепана однією заклепкою до алюмінієвої плюсової шини діодного моста.Алюміній теж був окислений і контакт зник! то працював...)

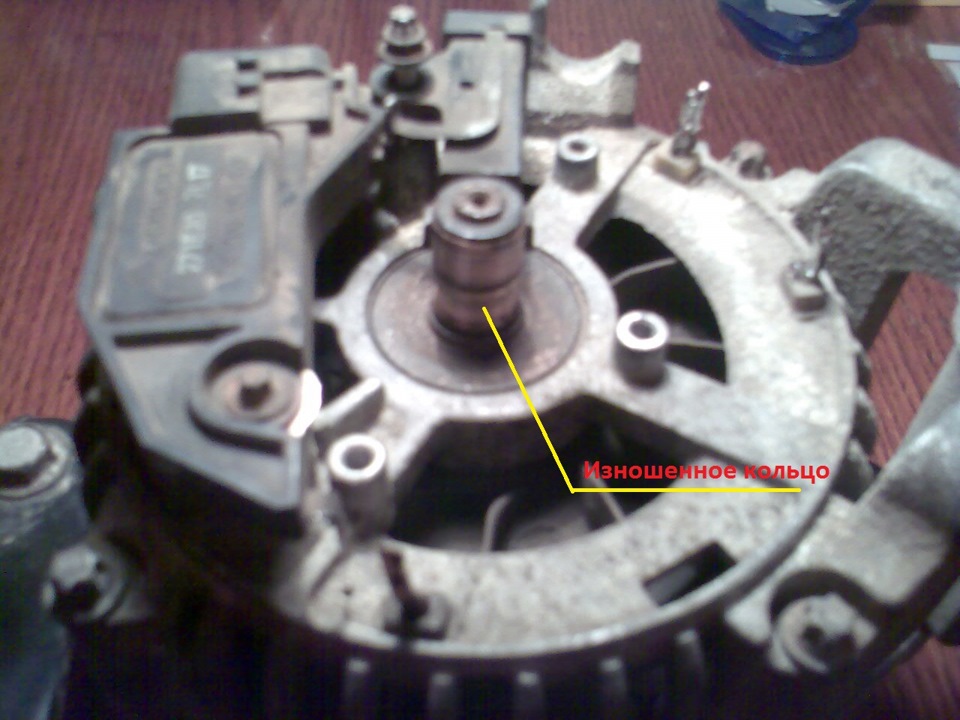

шини і проблеми б не було взагалі.Я помічав - останнім часом був постійний не до заряду 13, 2 -13 вольт, а все через поганий контакт. Підшипники. Причину знайшли і мені запропонували поміняти діодний міст (290 гр) + струмознімальні кільця (60) + підшипники (перед 90 гр і зад 50 гр) + за роботу 150 гр. Для мене це дорого та й усе це я і сам можу поміняти, так і забрав розібраний генератор додому, заплативши за діагностику 60 гр.
в суботу все купив на базарі, окрім діодного мосту. Кільця на ротор-50 гр, і два російські генераторні підшипники 30+20 гр.А стояли такі найважче було відкрутити шків генератора, треба головка на 24 з наскрізним отвором і шестигранник на 8.Головку 24 надів на гайку а через головку вставив шестигранник на 8 і вперши через трубку шестигранник в підлогу, головку 24 крутив газовим клюєм - насилу зірвав попередньо на ніч замочивши рясно ведешкою. Так як діодний міст у мене був відпаяний і знятий разом зі щітками, а розпаювати треба 100 вт паяльником, то відразу почав викручувати 4 стяжних болта генератора. Викрутив просто набивши на них звичайну головку на 6. Можна відкрутити та закрутити головкою на 4.
можна відкрутити звичайними головками
і зняв кронштейн кріплення до двигуна-ключ на 14.
далі зняв передню кришку за допомогою 3-палого з'ємника Стягнувши кришку, підшипник залишиться в ній, він там завальцеван.За допомогою шматочка труби, шайб і болта з гайкою, видавив у всередину підшипник разом із завальцівкою, вона там з алюмінію і тендітна-просто відвалилася під натягом. На місце старого підшипника легенько постукуючи по зовнішній обоймі, встановлюємо новий. Обоймі, яка в задній кришці і трохи похитавши ротор, підшипник злазить. Тепер знімаю все тим же 3 палим знімачом, підшипник з валу ротора. (знайти де проводок від нижнього і від верхнього кільця і помітити щоб туди ж припаяти нові проводки від нових кілець), стягнув ці кільця з вала. Вони просто щільно напресовані своєю пластмасовою обоймою на валу без клею. Набиваємо нові кільця на вал, укладаємо проводки на їхні місця та споюємо. Тепер набиваємо новий підшипник на вал ротора використовуючи трубочку відповідного діаметра, щоб удари були по внутрішній обоймі підшипника. Ротор готов.
з іржавим контактом на мосту, розібрався просто-сточив заклепку, вибив, нарізав різьблення м 6.Іржава пластинка після видалення заклепки не зніметься, її інший кінець притиснутий ізолятором, але її можна зрушити і почистити наждачкою до білого металу і зачистити алюміній під нею. Промазавши все зачищене солідолом, скрутив це болтиком на 6 і + підтягнув болт гайкою. Болт трохи розкернив, щоб гайка не відкрутилася.
Ну в принципі і все, зібрав все в зворотному порядку, не забувши встановити на вал ротора з боку переднього підшипника крильчатку і шайби. Надягши передню і задню кришки стягнув 4 болтами. Прикрутив діодний міст, пропаяв і обжав як було, кінці обмоток генератора.Щоб встановити реле зі щітками, треба втопити щітки до упору в корпус щіткотримача і зафіксувати їх там через отвір, який там передбачено, просунувши сірник або шматок дроту.
Щітки зафіксувалися і встановив весь цей вузол на місце, припаявши контакт і скрутивши двома болтиками (важливо не поплутати їх місцями, один з ізолятором! ) Витягнувши сірник, щітки вистрибнули на свої місця. Поставив пластмасову задню кришку і прикрутив на місце кронштейн кріплення до двигуну.І останнє прикрутив шків.
гена зроблений!
знімав гену, в такому вигляді як я зняв, через низ, під машиною, так само і встановлював завівши з низу.Мучився потім з установкою ременя, треба довгий який то ключ мати, щоб провернути натяжний ролик з моторного відсіку.Але все-таки поставив! бути! включив усі споживачі та фари, напруга впала до 14, 2 вольт- це норма.Гена працює тихо-клас!
думаю детально все розписав.Складного нічого немає, але потрібен інструмент.Будуть питання-пишіть./>
удачі.
