Камера заднього виду

Давно хотів поставити камеру заднього виду, але думав куди жвиводити зображення з неї

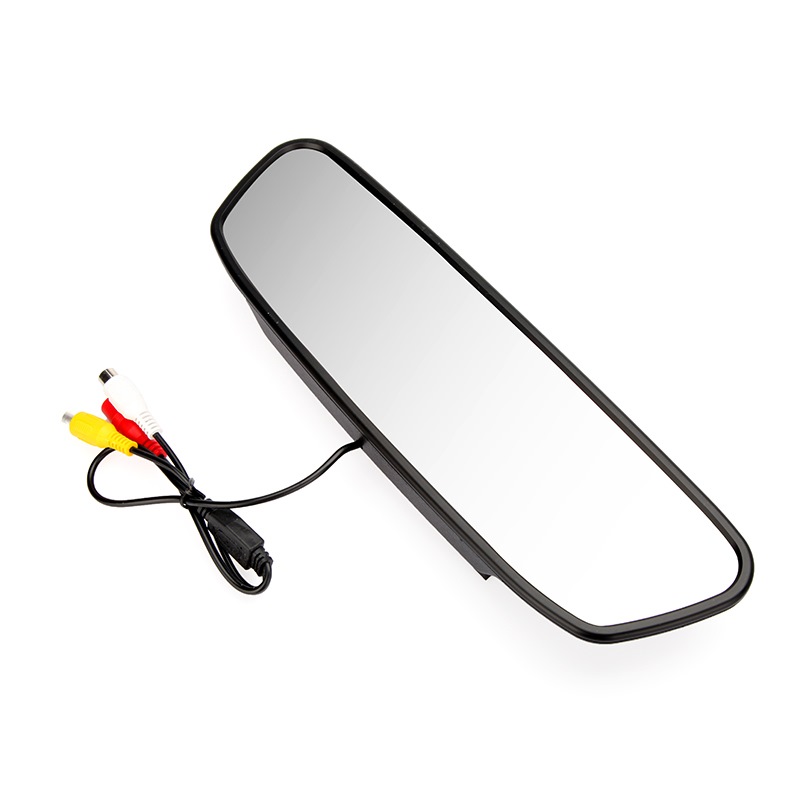

Караво кидати монітор на торпеду не хотілося, а збирати CAR PC тежне багато бажання було, не дуже дешево вийшло б. І так колупаючисьна китайських сайтиках потрапив на диво дзеркальце.(www.aliexpress.com/snapshot/297010226.html)
Зважився замовити, довго вибирав модельку, щоб не видно буломонітора, правда сказати трохи велике виявилося :) козирокпасажирський повністю не відкривається до кінця, але не біда :)

< p>
До комплекту взяв камеру CCD(ru.aliexpress.com/item/ca…4.html? promotionVersion=1)
і потрапив під акцію на бездротові передавачі відео сигналу(ua.aliexpress.com/item/2-…7.html? promotionVersion=1)
або 6 метрів, але ліньки було розбирати машинку щоб тягнути кабель.Прийшло все на протязі місяця.
Установка зайняла до години часу.

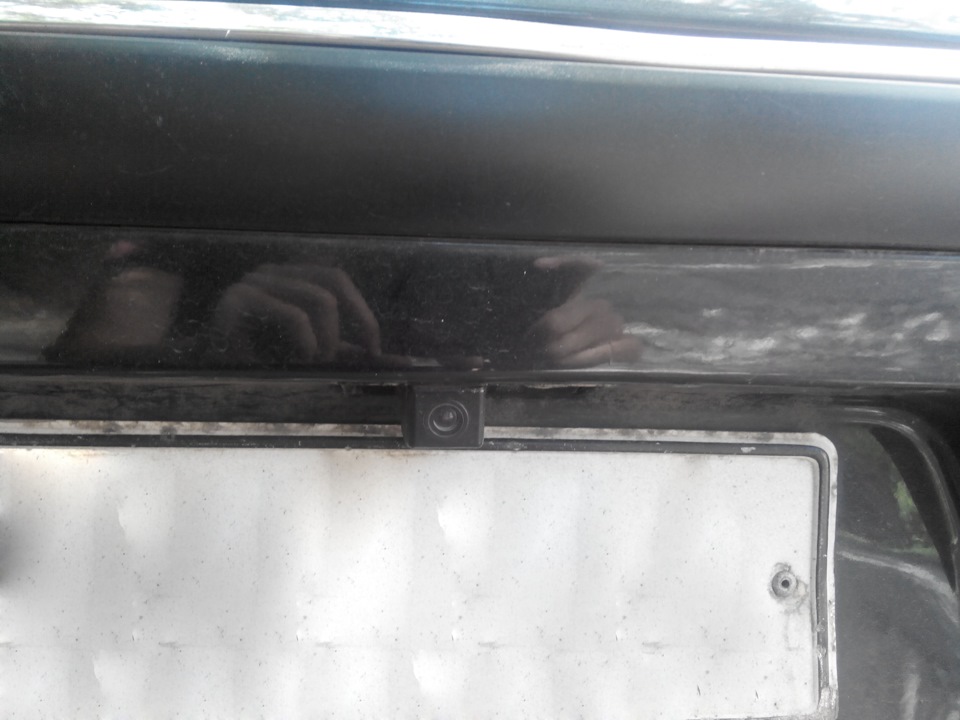

Вийняв зі штатного місця плафон з підсвічуванням номера, і вставивпросто туди ж камеру заднього виду.

<

Там йде 3 кабелі, один підрубується до живлення підсвічуванняномера, для самої лампи яка на камері, а другий і третій йде навідео сигнал та живлення камери.

< p>

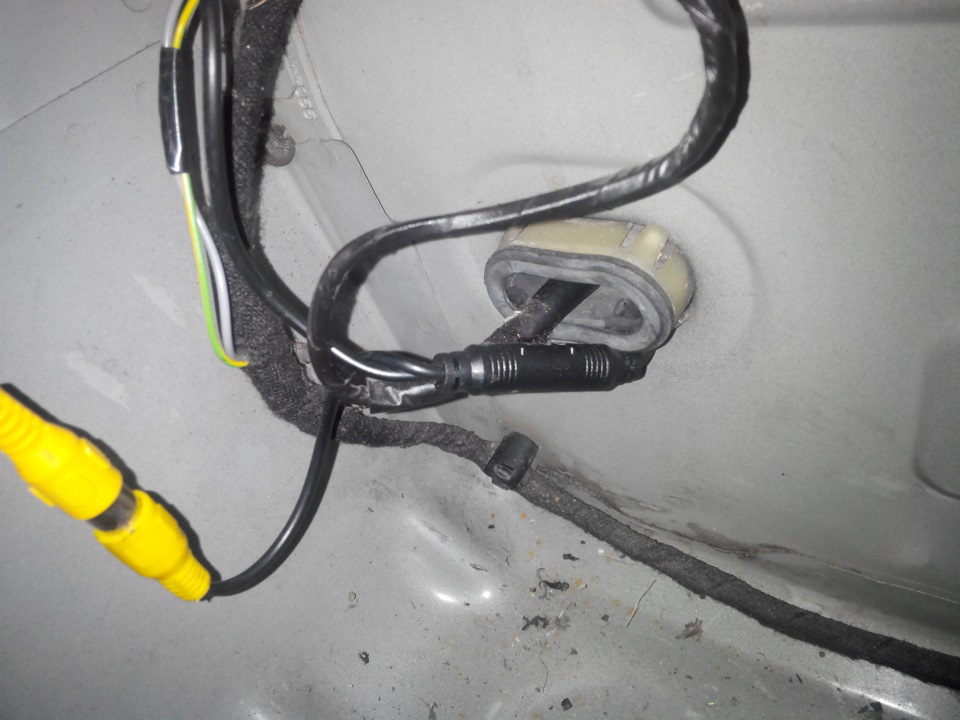

Простягуємо живлення камери та відео через заглушку біля запаски таз'єднуємо їх з радіопередавачем.

УВАГА!
Перевірити 10 разів чи щільно засунули назад заглушку, якщо ніпісля дощу чекайте калюжі в ніші запасного колеса!

Далі з передавача з'єднуємо дроти.
<
червоний на 3й кабель живлення задніх ліхтарів (харчування задньогоходу)
чорний на корпус або на "-" на фарі самої (я приліпив на фару)

Перша частина готова, приступимо до другої в салоні.

Тут все набагато веселіше і простіше.
Витягуємо плафон, спереду зашовки, із заду пластикові упори встелю, тому тягнемо сміливо спереду вниз (від лобового бік)

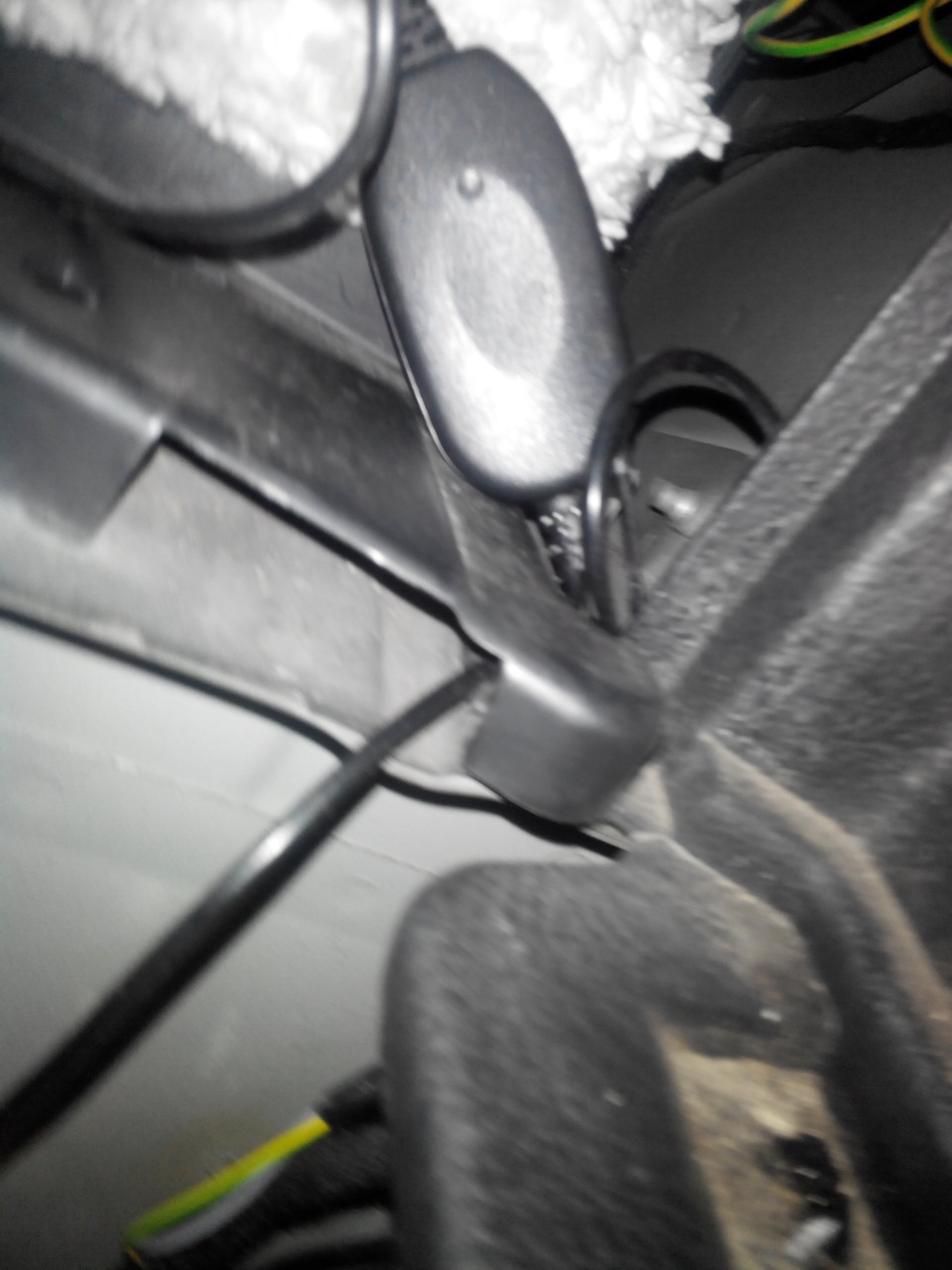

Знайшов "+" яке йде на підсвічування плафона за допомогоютестера виявився світло-коричневий кабель, та і знайшов "-" (елементарно він зелено-жовтий), підрубав радіомодуль.Потім простягкабелю від дзеркала під обшивку стелі і підрубав усі роз'єми. Надзеркальці 2 відео входу, один на тілик можна вивести, а другийякщо вмикається камера заднього ходу вирубує перший сигнал івиводить зображення камери. >
