Спочатку від минулого власника дісталася магнітола на 2 дин зможливістю підключення камери заднього виду.

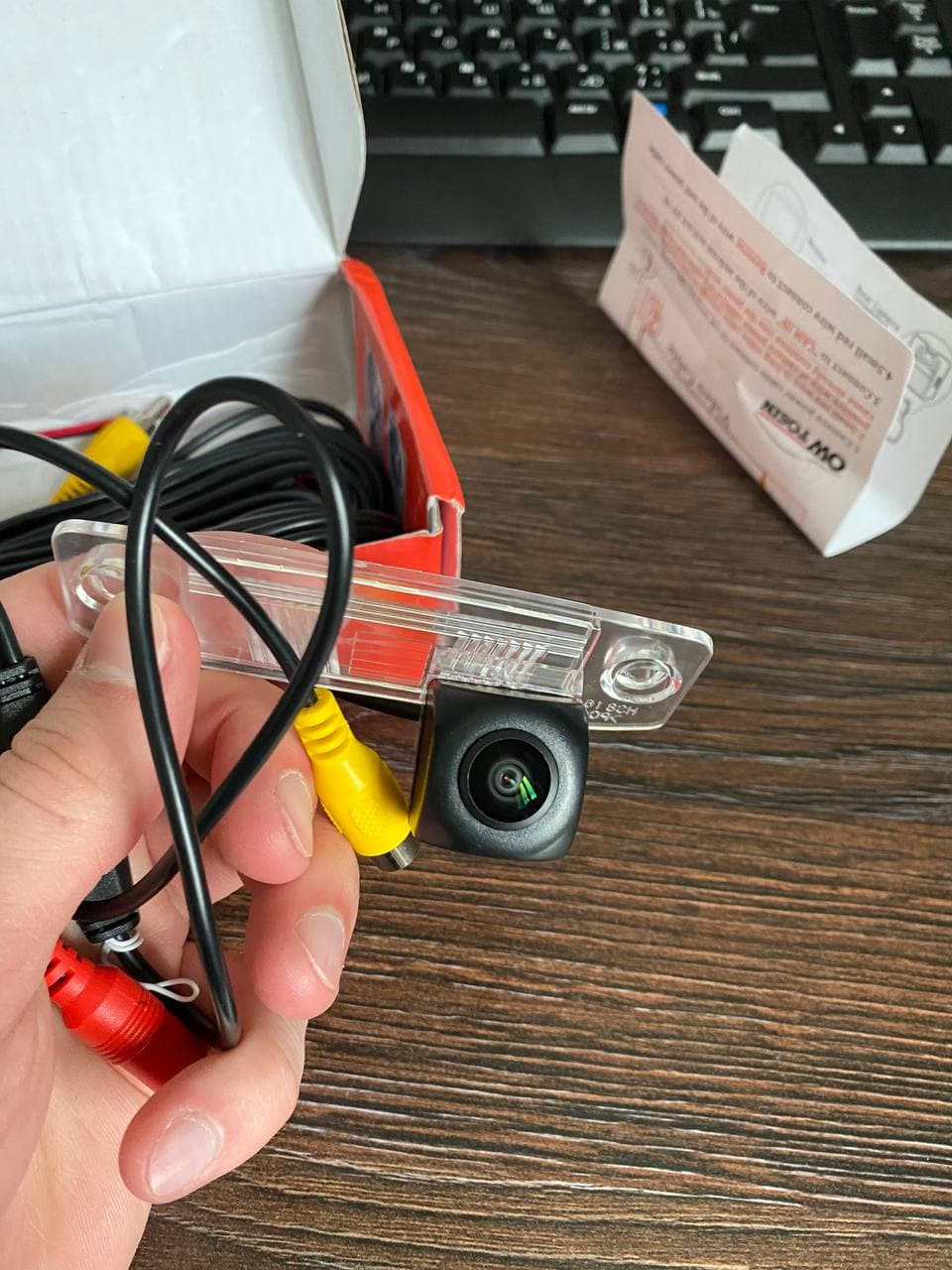

Замовив з аліку і ось вона. Відразу скажу підключати нічогоскладного. Але ось яке ж це пекло прокласти дроти. Довелосярозібрати підлогу машини, мільйон кліпс у задній ляді, горе гофраяка і так повна дротів ще й потрібно було протягнути тюльпан відкамери, та й розібрати весь платик салону. >
Одне точно скажу, моя нервова система після цих точно не будеколишньою)
По підключенню все просто
З камери йде тюлпан і 2 дроти на живлення, які конектим до лампизаднього ходу.

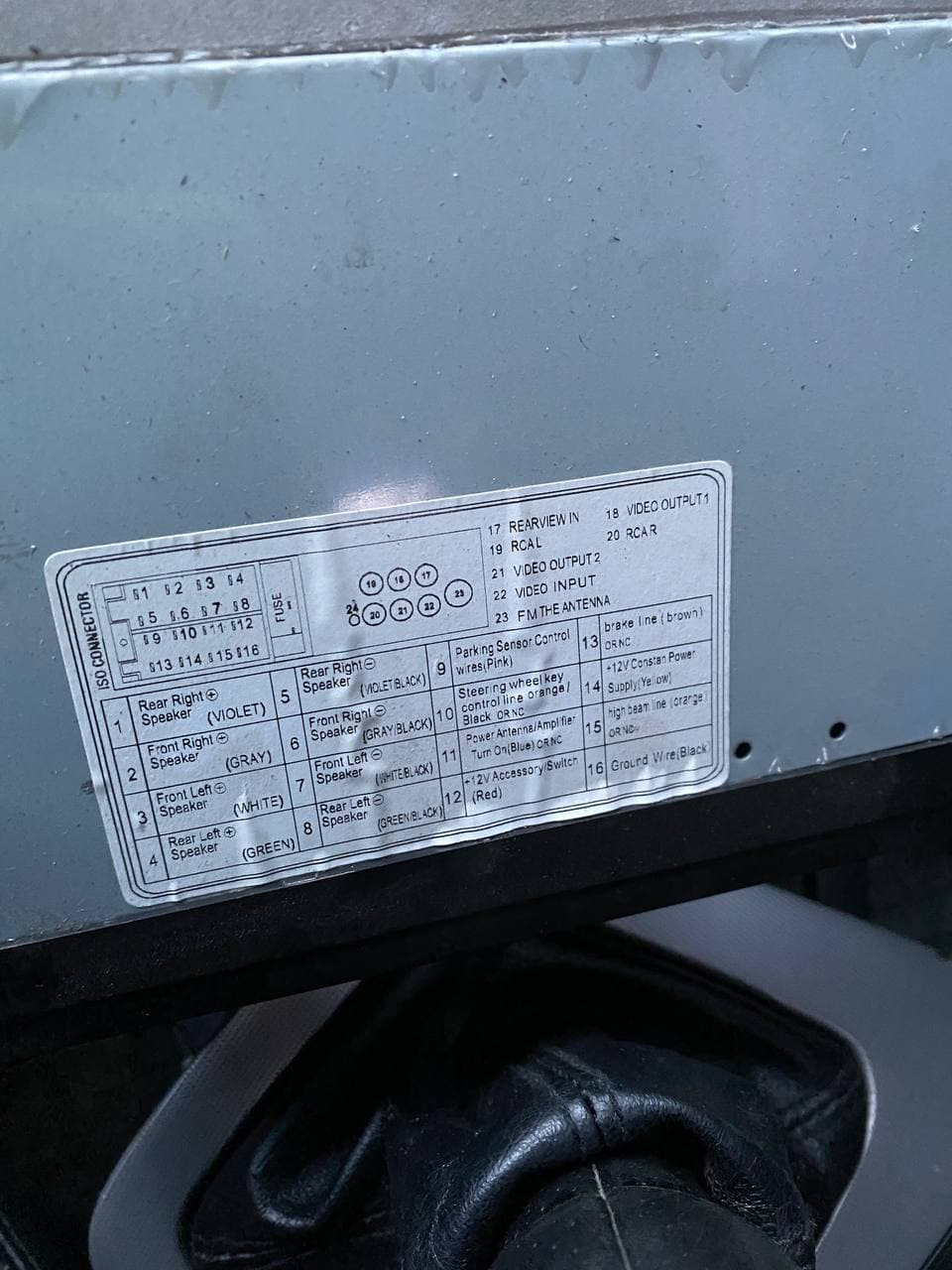

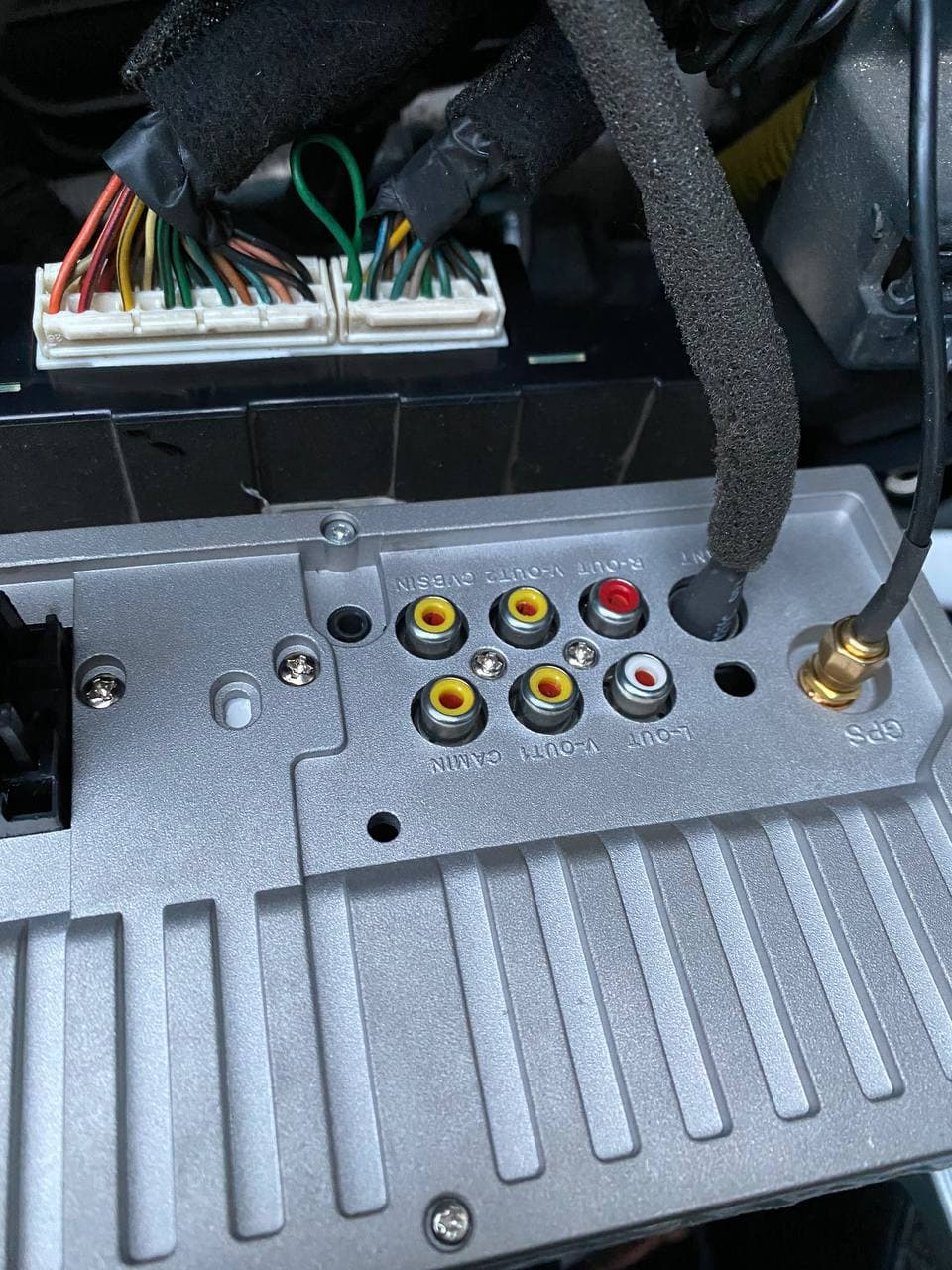

На вході в мафон беремо 19 пін це рожевий провід і конектим до тогощо йде разом із тюльпаном від камери та вуалю, працює.
Коментарі20
Добрий день! Дякую за розгорнутий мануал по установці. Я зробив так само як і ви. Живлення камери взяв з ліхтарів заднього ходу. На дроті що біля тюльпана підключається до магнітолі при включенні задньої передачі з'являється +12В, кабель проклав по в...
У мене на магнітолі є окремий режим під камеру, провід який рожевий 9 пін на нього подавав провід від камери і коли йде харчування на ліхтарі заднього ходу подається харчування на цей пін і активується режим Спробуйте може тюльпан в інший роз'єм. Там...
Спасибі за відповідь. Я підключив камеру до спеціального 1 з 3х входів. він маркований як Rear cam. І все начебто нічого немає автовключення при задній передачі. Інші це - Out і Dach cam. Я побоявся давати +12В на мафон - провід Reverse щоб уникнути ...
навіть не підкажу, я в електриці темний ліс, сам коли свою робив думав що спалю все це, думаю потрібно попросити знайомих електриків за пиво))
Спасибі, за пораду. Звернуся до установників за консультацією. Я сам електрик, і мої багато колег не доганяють як можна скласти таку коряву схему, без вказівки (виноски) вольтажу або величини вхідного сигналу. І це Кенвуд! Дякую ще разів.
Вийшло?
Все вийшло. Червоний з камери на біло - синій провід магнітоли подає +12В. Це є ознакою включення задньої камери. Інструкції пишуть не зрозумій для кого, а схеми як я говорив із цього приводу мовчать. Тільки зараз заліз під торпеду, не було часу це з...
Так з мануалами проблема, вітаю з підключенням 😀
Добрий день! У мене така ж камера, не подобається що сильно випирає. Боюся що зламають ненароком. Перероблятиму. Картинка з камери хороша.
Я залишив як є, вона тримається досить міцний у мене)
Ех, належить цим на вихідних займатися)
запасайтеся терпінням і кліпсами, ось такими
Не підкажіть, живлення камери тягнули до ліхтаря заднього ходу або в іншому місці з'єднувалися? і якого кольору провід якщо пам'ятаєте?
так, тягнув до лівого ліхтаря заднього ходу, там треба правда розібрати всю бічну частину, спочатку потрібно зняти підлогу, потім ліву, а потім аж ту що світла і йде під стелю. За кольором не пам'ятаю, тестером продзвонили, знайшли потрібні кольори і...
сітку розмітки свідомо прибрав? мені вона дуже допомагає…
наскільки я зрозумів щоб вона з'явилася необхідно розрізати проводок, принаймні про це йдеться в інструкції, але поки що вирішив спробувати без сітки, може додам. Основне побоювання в тому, що камера має певний кут нахилу і він не змінюється, і рапто...
сітка накладається на зображення на екрані магнітоли і не залежить від кута нахилу камери, але з нею дуже чітко розумієш відстань до перешкоди (потрібно досвідченим шляхом виміряти)

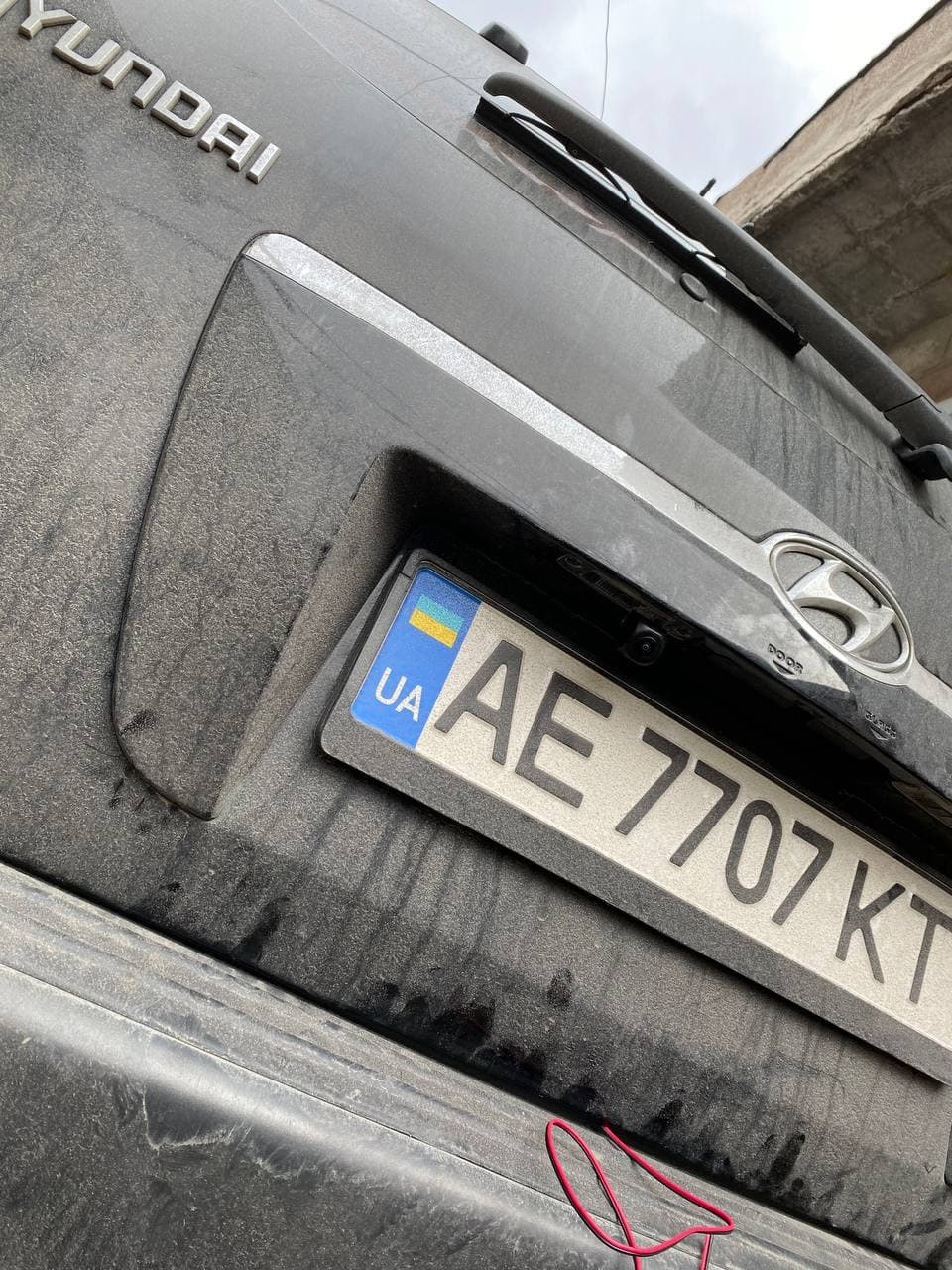

так, розумію, але в мене камера якраз у штатне місце, там де віконце підсвічування номера і регулювати її нахил не можна. , А розбирати її зараз зовсім не надихає D
У мене два види сітки - одна товстішими лініями і не забирається, а друга більш тонка і ось її можна регулювати, зрушувати вгору, вниз, з боків, спотворювати її. Але магнітола інша зовсім, однодиновий китайський андроїд.
дивно, ніби не знаходив у себе таких налаштувань, вона примітивна максимально, саме моя модель
