ПТФ лінза своїми руками

Трохи історії - після встановлення лінз і ксенону в головне світлостало питання в їзді в тумані. Ксенон - це добре, але при туманівидимості нуль, йду по приладах.Спочатку хотів не паритися іпоставити штатні ПТФ (у комплектації класик вони взагалі нестоять), але покатавшись з парою товаришів зі штатними ПТФ буврозчарований, - як заводські ПТФ так і аналоги світять фіг знаєкуди, але тільки не туди куди потрібно:(, - Вони чудово освітлююверхівки дерев, кущі по краях дороги, дорогу під бампером, але ніякне головну дорогу:( Оскільки давно зрозумів що світло має бути "правильним") вирішив підібрати лінзи, під діаметр штатних місць (близько 90 мм в діаметрі).Перебрав купу лінз і ось засідка, - ніодні не поживуть ... Або дуже маленькі, або величезні:(. Так самошукав, для іншого призначення, ПТФ з ТУРу, там у них маленькийдіаметр лінзи, а я якраз шукав найменші, - вибору 2 або Хелла МікроСД або ТУРівкі ПТФ, Хелла не підйомна за ціною, тому шукавТУРівські. І тут на Шкода Клуб Україна я знаходжу людину, якапродає ТУРівкі лінзи! я природно відразу забиваю їх, цінанормальна, оплачую, мені приходять, я задоволений відкриваюпосилку, чекаю знайти ПТФ маленькі, а там лежав величезні лінзи! Яв паніці, що на нах, приїжджаю, перечитую оголошення про продаж ірозумію, що людина продавала не ПТФ-лінзи, а лінзи під ближнійксенон з лінзованою ТУРвксою оптики… я спочатку аж засмутився, алеодного вечора крутив їх у руках, думав кудись їх упхнути і тут менеосяяло! міряю діаметр — близько 87 мм, а ПТФ мої 90 мм. Всі! Картинка намалювалася і я потягнув куди їх впихну. Підходили вониідеально:там стояв отсекатель, тобто. Водив не сліпить, весь пучокна дорогу, а з урахуванням того, що стояти вони будуть на 50 смнижче за належне, то світло має рівно лягати вздовж дорожньогопокриття. Далі потрібно було придумати як їх кріпити./>

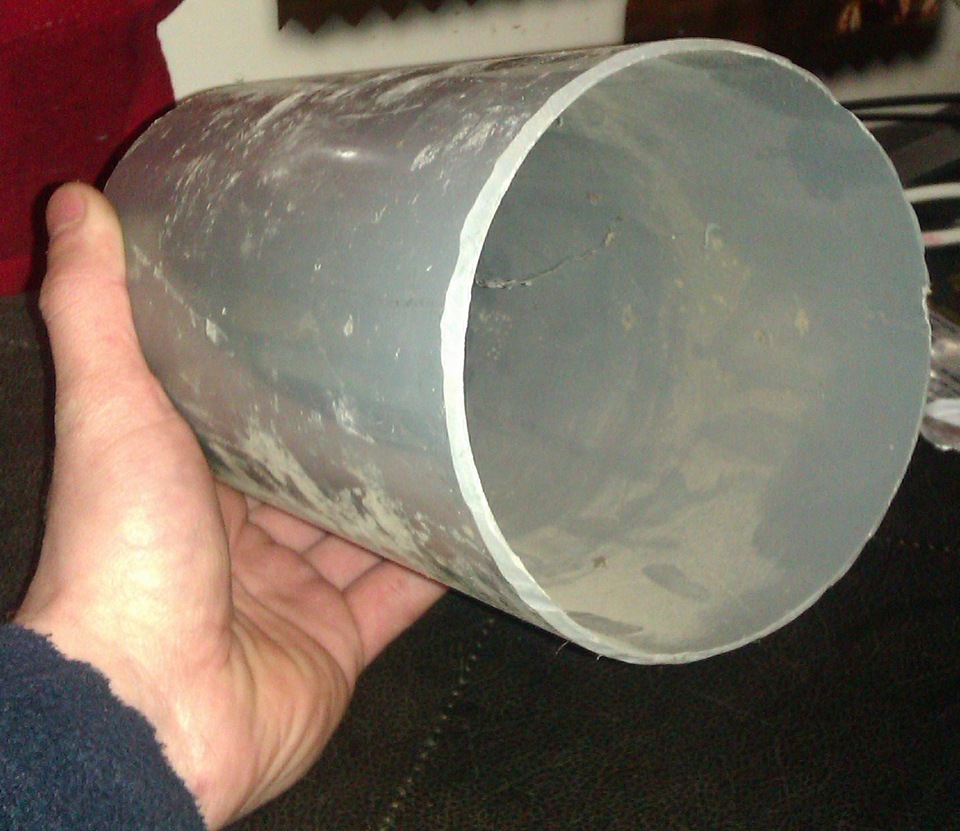

Спочатку хотів закрити їх у чохол (підійшла пластикова водопровіднатруба, трохи допрацьована), коли чоло було готове і була проба вжеустановки стало зрозуміло, що він не стане по будь-якому, томучохол довелося викинути.
< /
Чохли

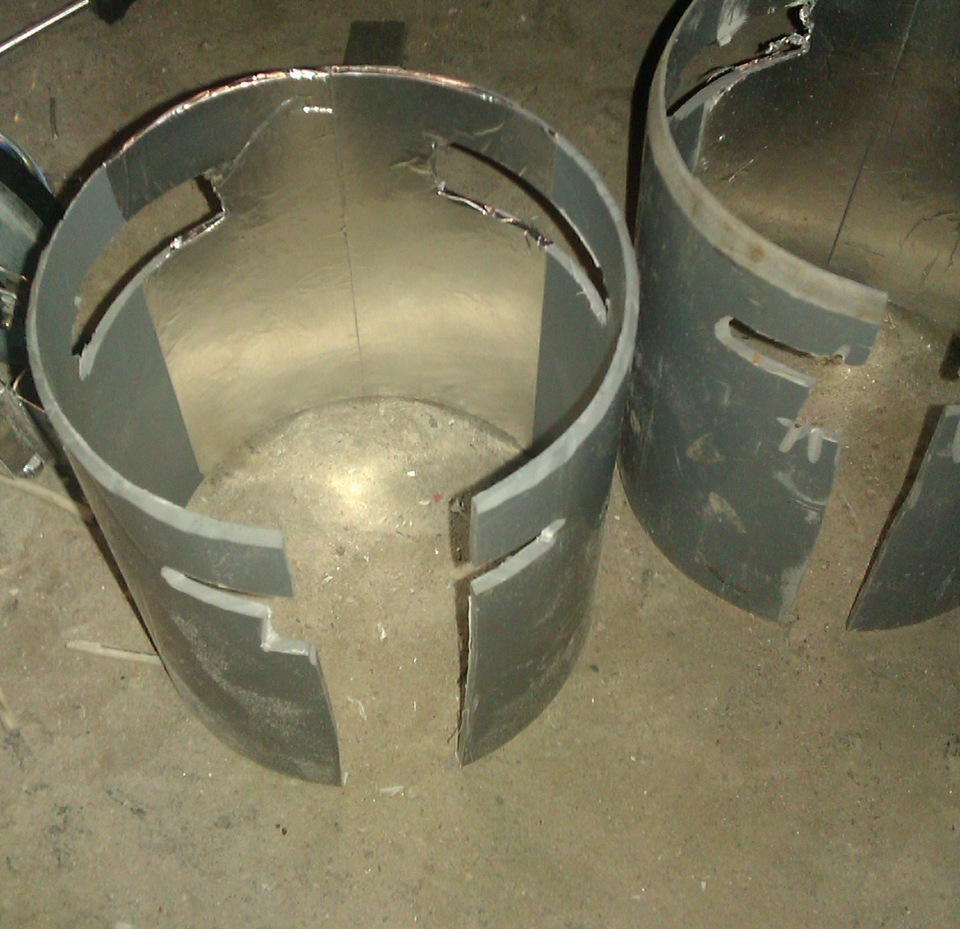

Заготівлі чохлів

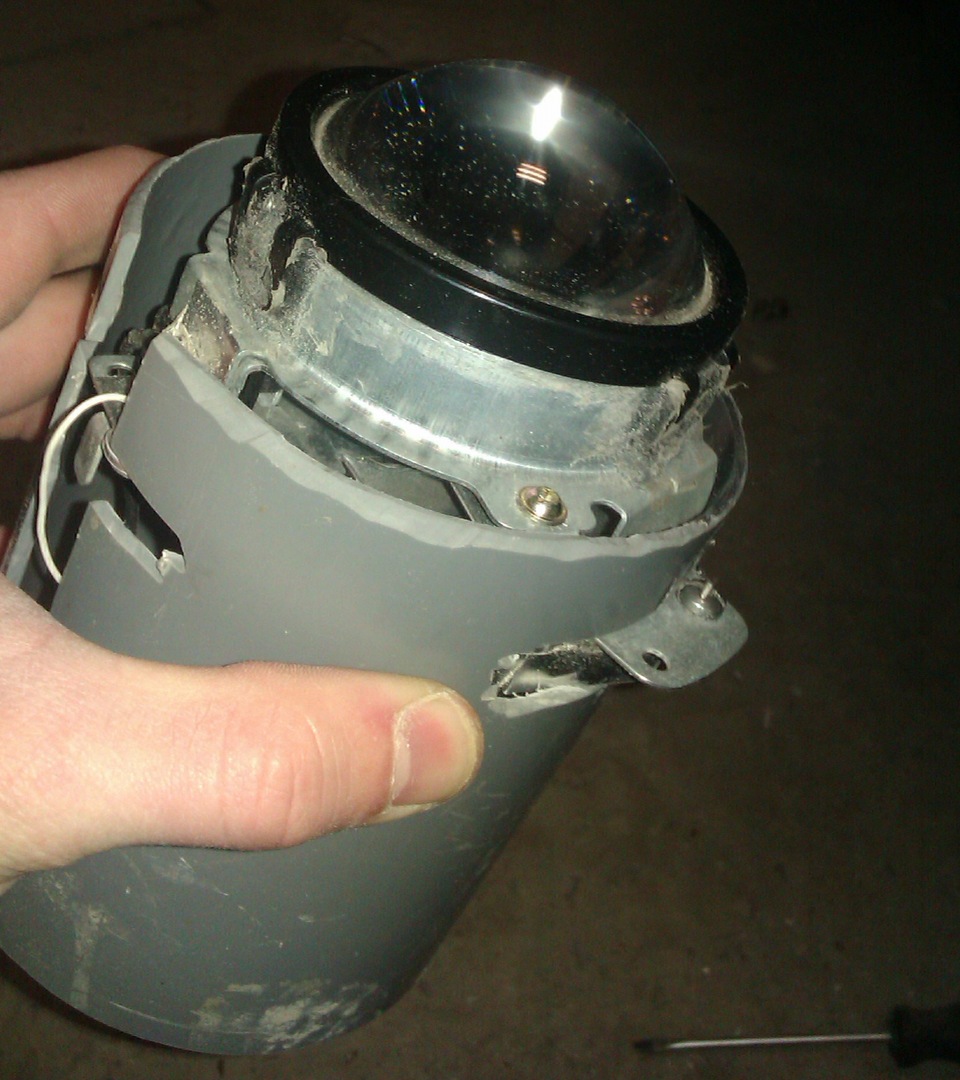

Майже готовий варіант

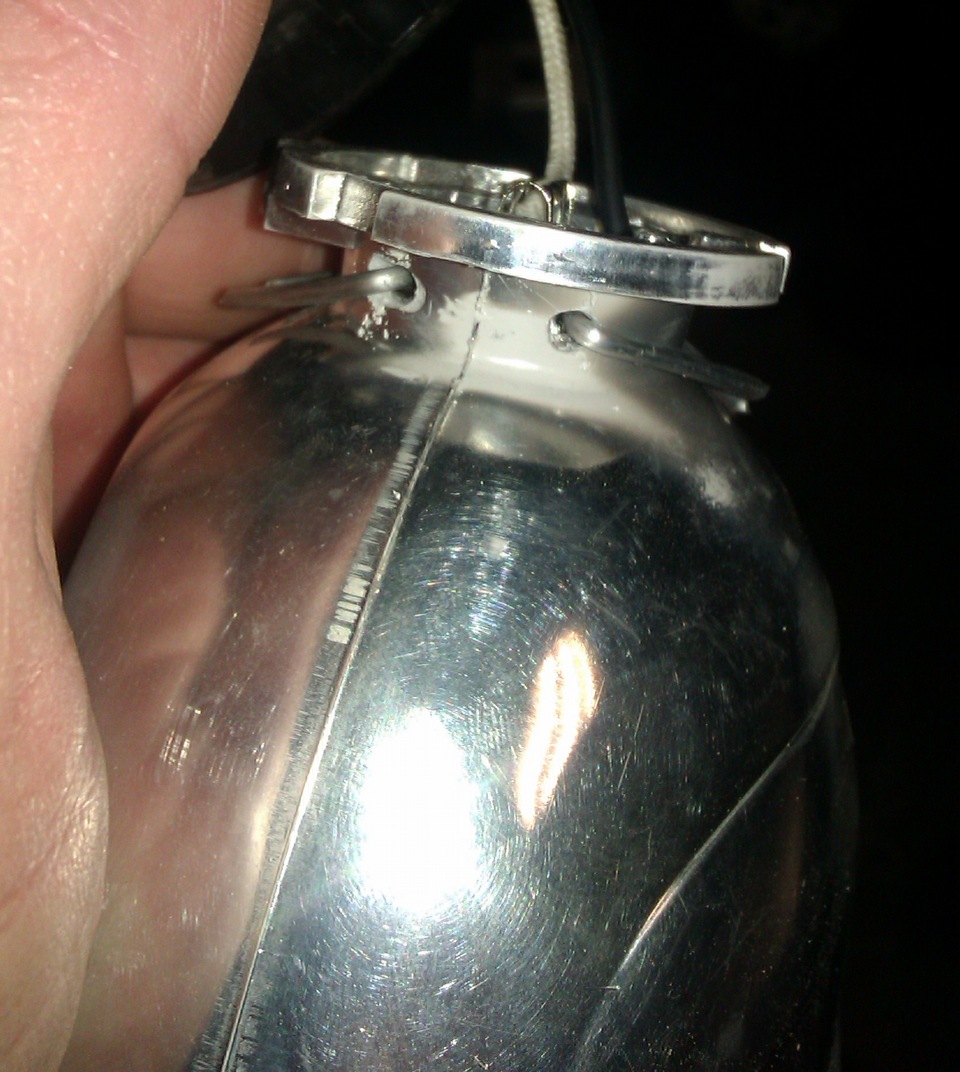

Наступна проблема — це лампи! Лінза розрахована під Д2С, а я ксенонтуди ставити не хотів, тільки галоген, щоб він працював у туман, -це ПТФ, тобто. Чим жовтіше світло, тим краще туман. Почав підбиратилампи... Підійшла лише Н3 з однією проблемою — проблемою фіксації.Проблему вирішив чотирма дірочками в цоколі і шматочкамиалюмінієвого дроту, як видно на фото. Лінзу і зробити собі гарнесвітло — це все просто, а ми легких шляхів не шукаємо, потрібнабула родзинка… Отже, вирішив зробити собі ще габарити додаткові улінзі. Для цього на радіо ринку були куплені 2 діоди і 2 опори.Опір припаєвим до довгої ніжки діода (це плюс), т.Е. До. Як каженам підручник з фізики 7-го класу струм йде від плюс до мінуса.Далі кріпимо ці діоди за відсікачем. Готово!

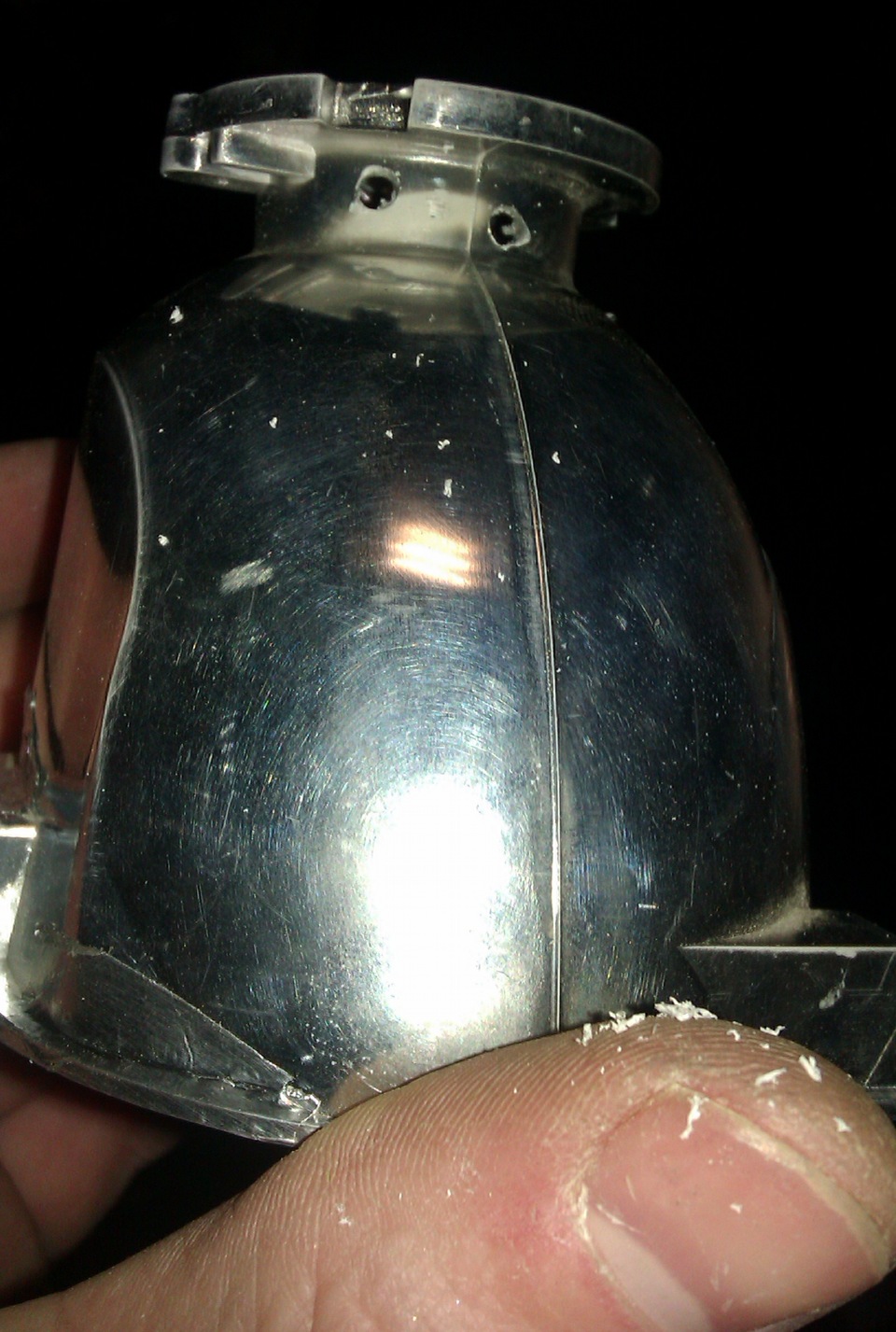

Далі — більше! Після пробного запуску — я зрозумів, що відбивач підгалоген на розрахований, починає плавитися пластиковий відбивач (загалом дуже засмутив той факт, що заводська лінза плавиласянавіть від ксенону, — не рахується взагалі, на фото видно слідипластмаси, що плавиться:( ). Е. 2 проблеми:перша-захистити відбивачвід температури, друга- оновити відбивач... Вихід був знайдений валюмінієвому скотчі! Яким відбивачі були обклеєні зсередини, вгорі в3 шари! Скотч
готова лінза
Тільки некрасиво через зморшки, зате відбиває відмінно і відбивачнагріватися до такої міри перестав!
Далі знімаємо заглушки і робимо вирізи для ПТФ. Вручну ножем.
Пропили за допомогою ось такої штуки:
Насадка на дриль
дірками під боти кріплення ПТФ! :) Прикручуємо до штатних місць.Одна проблема, що лінзу потрібно повернути ближче до середини, томупід крайній край точимо типу шайби-проставки.
шайба
Також доводиться трохи спиляти частину бампера з внутрішньоїсторони, що ближче до центру:
бампер

Також необхідно підточити кріплення маски лінз, вонизаважають:

Готово:

фініш<
Підключаємо до габаритів і заздалегідь куплених 4-х контактнихроз'ємів. Проводку заводимо в салон, де вона буде підключена череззапобіжник до тумблера включення світла до положення задняпротитуманка (вона буде відключена за непотрібністю)
Ось готовий варіант:
кінець
>

Підключення опишу пізніше. Поки що працюють лише габарити,
