Довго думав, робити підсвічування ніг чи не робити, але такизважився. Але якщо робити, то вже по штату. І оскільки в Passat B5підсвічування із заводу не йшло, вирішив його запозичити у двійникаPassat B5 — а саме, у Superb 1. Тут я трохи відійшов від штатноїсхеми Superb (у нього кожен плафон запалюється індивідуально відкінцевика дверей і різко тухне при зачиненні дверей), аналогічнопідсвічування під дверима), я ж вирішив все підключити відцентрального плафона, щоб всі плафони запалювалися від будь-якихдверей і плавно згасали.

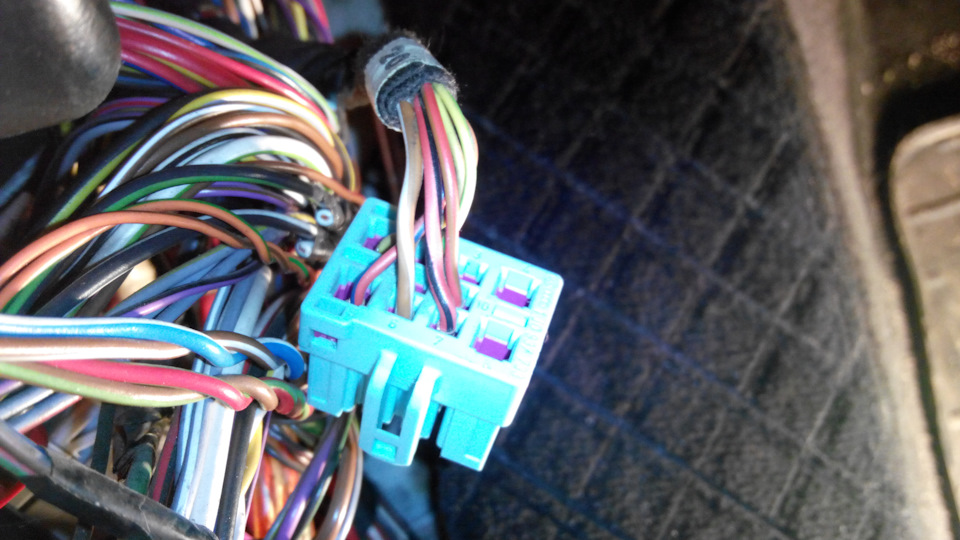

Підключився від блакитного роз'єму в лівій нозі водія:

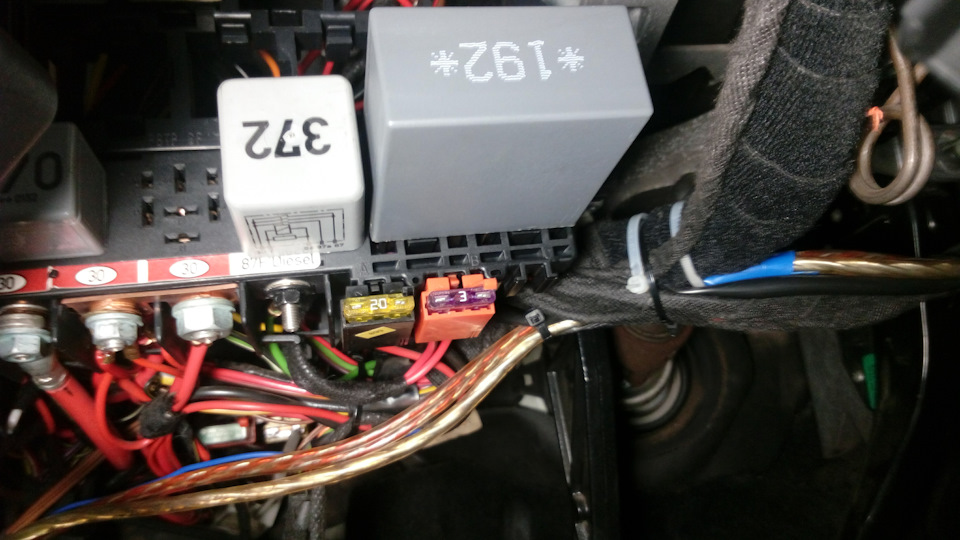

З запобіжника привів знову у роз'єми, в порожню осередок вставивновий роз'єм і зробив розгалуження:підсвічування дзеркал, підсвічування ніг ліва сторона, підсвічування ніг правасторона.

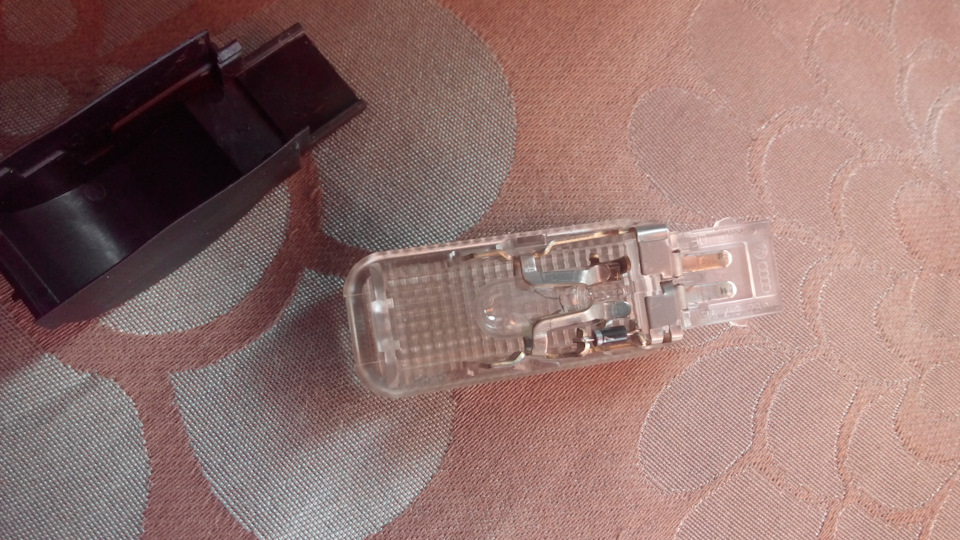

Саме підсвічування складається з чотирьох плафонів 3B0 947 415B, таких же, як у карті дверей та роз'ємів 893 971632.
Водійський плафон 3B0 947 415 B

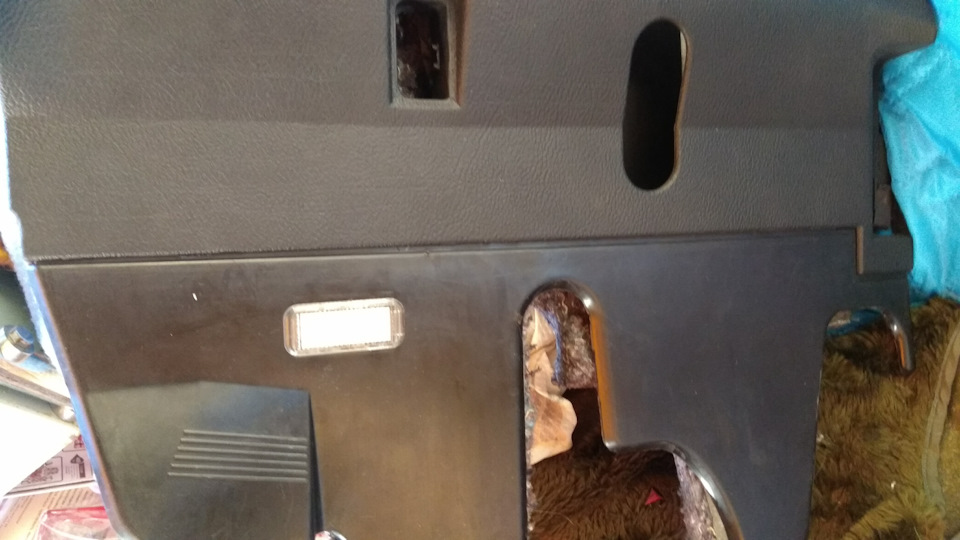

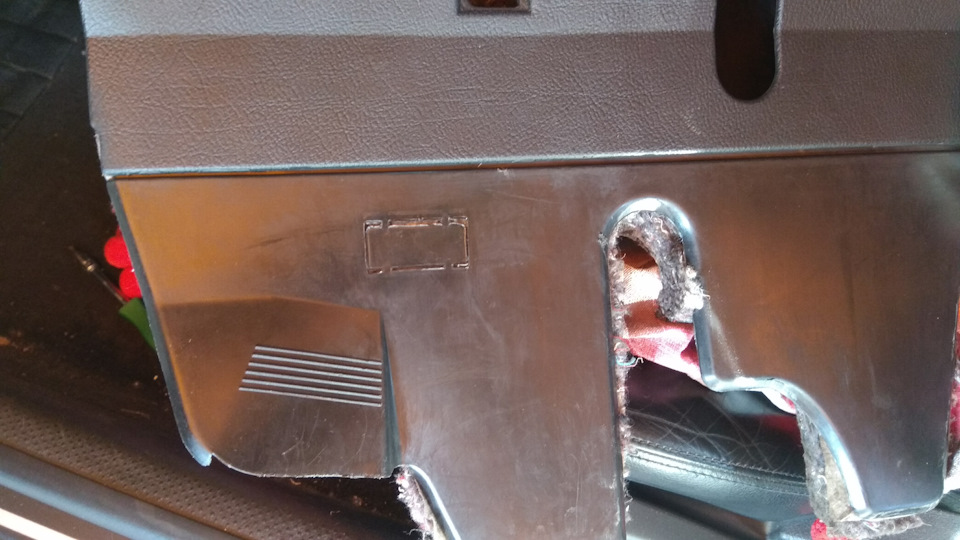

< Встановлюється в нижній частині торпеди, із заводу в нійнавіть є розмітка під плафон.
Плафон переднього пасажира Встановлюється в нижню частину бардачка, в отвір подачі рецеркуляції повітря салону.
Плафони задніх пасажирів 3U0 881 559
Встановлюються під передніми сидіннями по краям.
Проводку провів біля джгута підігріву сидінь і запінував у зеленийроз'єм, згідно зі штатною схемою.
Лампи розжарювання у плафонах поміняв на світлодіоди. Брав не дужеяскраві, щоб підсвічування ніг було м'яким.
Ось таке підсвічування в результаті вийшло:
<Водійський
Переднього пасажира
Заднього лівого пасажира
Заднього правого пасажира
PS Назару nazarZP За те, що допоміг знайти плафонизадніх пасажирів!
Коментарі19
дивно, нових їх взагалі немає, як я розумію? ((( це нереальний дефіцит?).
Ну так, знайти їх не легко, потрібно Супербовські розбірки продзвонювати.
це з 1 суперба? підкажи будь ласка роки випуску?
З 2002 до 2008
А якщо від кінцевика двері робити, він плюсом чи мінусом керує?
На кінцівці мінус.
А на підсвічуванні дверей плюс замикається?
Мінус
Млинець. Я так розумію в двері входить мінус від кузова і постійний плюс, а далі всім заправляє блок есп? Я просто хотів від колодок спробувати щоб не лізти в самі двері, але походу так хрін вийде.
У двері по-любому доведеться лізти
Ось дупа.
А куди підключити, щоб постійно горіли, разом із габаритами? купив штатні лампи зі світлодіодами. досить тьмяне світло. все провело. а під'єднати все не встигаю.
Підсвічування габарит можна взяти з перемикача світла, 17 пін.
і куди чіпляти? 17 пін це +? а масу?
Масу візьми на болті під пластиком у лівій нозі водія.
Я теж від плафона підключив, перед і зад, на зад підібрав діод на платівці і приклеїв до балки, та що під сидінням рівно по центру, світіння вийшло рівномірне. Діоди підбирав тьмяні білі. Супербовський задній плафон цікавий, але його по центру не пос...
У мене була мета зробити якомога ближче до штату.
Зовсім інший вид) Вітаю!
Спасибі)
