Усім привіт
Зварили майданчик для лебедосу.
Поки лебідка китайський ноунейм 9500, надалі планую встановитишвидкісну RUNVA або ESCAPE
Трохи фоток:

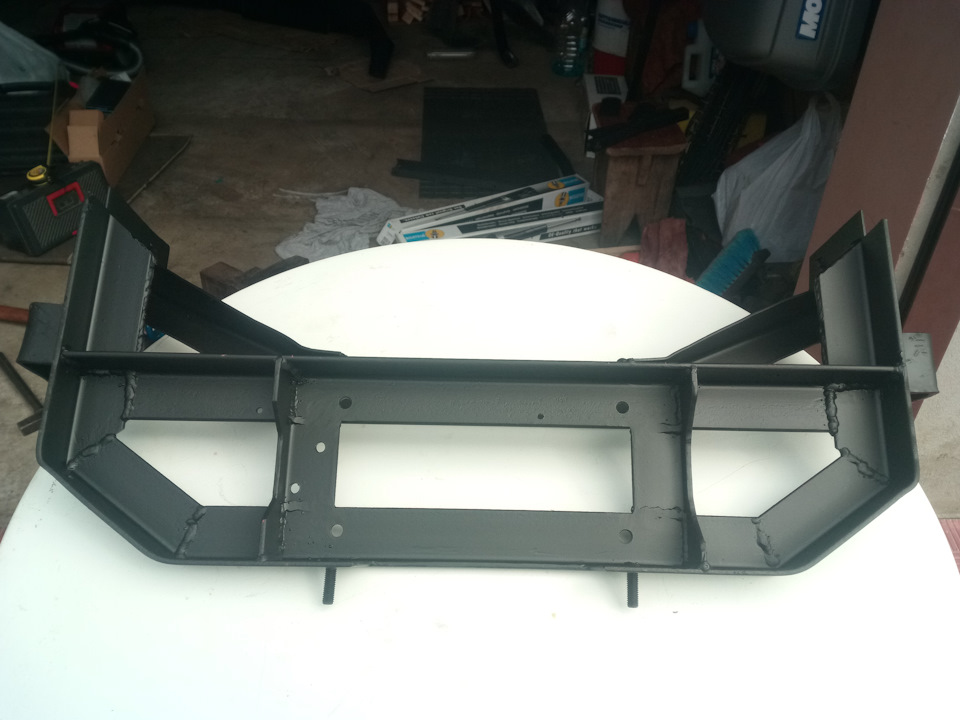

Вигляд зверху

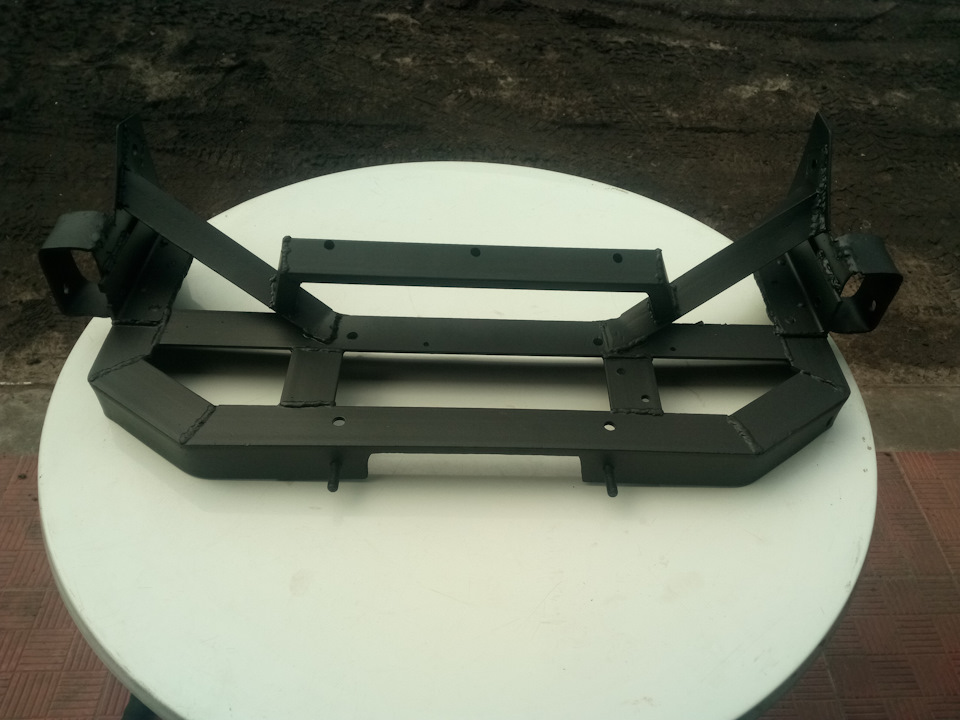

Вигляд знизу
Від швейлера відмовився відразу, — така конструкція вжеперевірена не на одній машині і не збирає бруд.

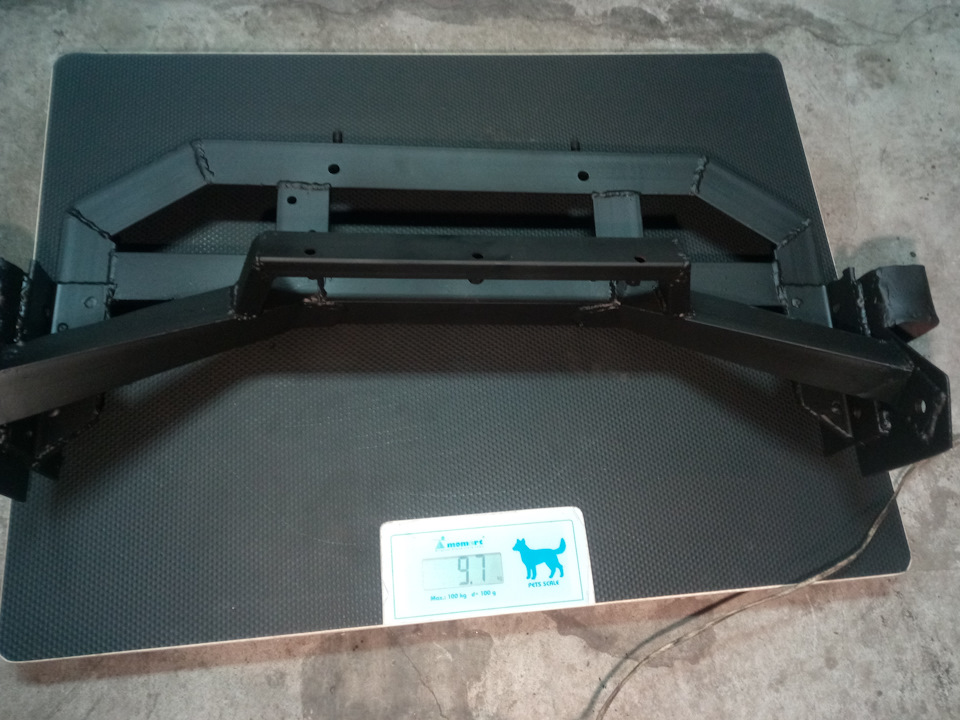

Вага вийшла ідеальна - 9.7кг
У наступних постах БЖ Ви зрозумієте чому майданчик такийформи)))
Процес виготовлення та встановлення:

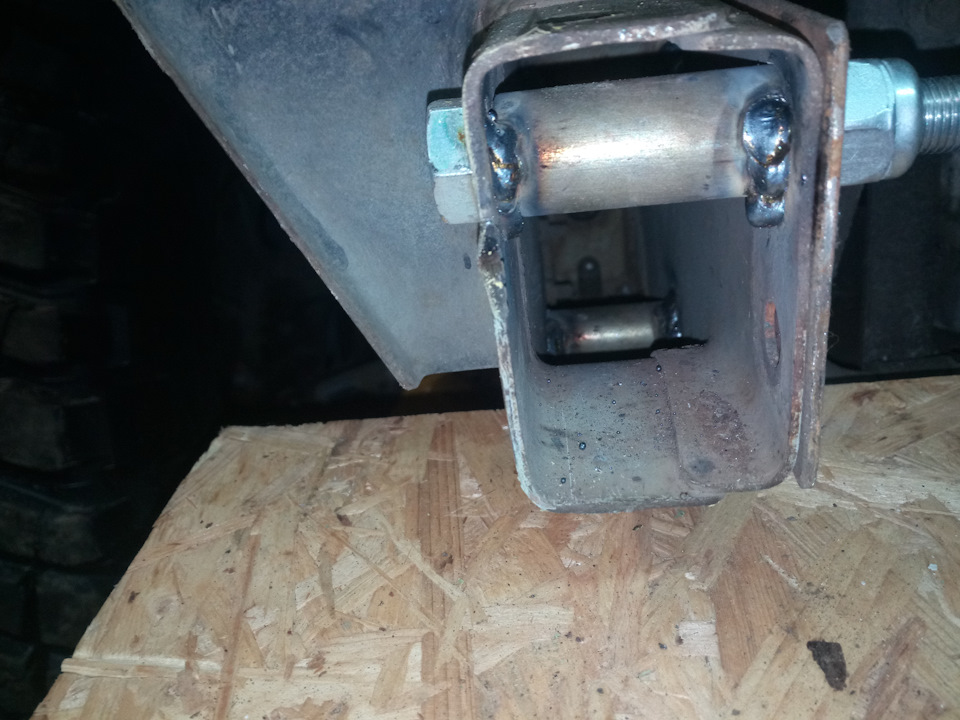

Усередині рами вварили втулки (щоб не плющити раму)

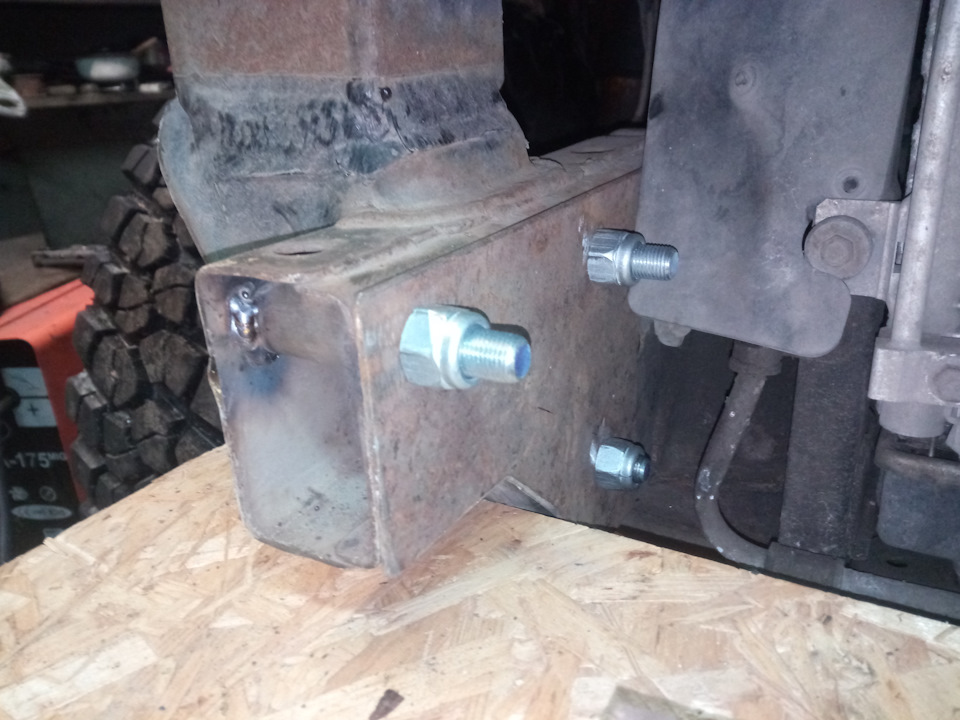

Стартові пластини
Толстостінний куточок 50х50 вирішили гнути і робити все з одногошматка
Прикладка
Вигляд зверху
Фарбуємо і антикорим передню частину рами
Вдягаємо кошик на раму, болти від ВАЗівських реактивних тяг
Тут добре видно бутерброд
Вид знизу (за якість фото вибачайте)
Болти для лебідки взяв із зусиллям 12.9
Ставимо лебідь, попередньо провернув мотор на 90 градусів. >
Коментарі10
У мене зі швелера була 8,1 кг =))
Так, читав. Але у мене ця конструкція виконуватиме ще одну функцію)
Таді чекаємо)
Скоро)
У Бодіка плюс один все-таки є ... лебідка встає вище ... Собі зроблю з труби майданчик ...
Від аматор труб))))
Так простіше ... всього одна труба під лебедем ... і легше ...
Я робив собі кошик ще з однієї причини-трохи пізніше побачиш)
А як же підняття бака і в ремонті з бодіком простіше
Бодиг взагалі потрібен для великих коліс ... а не для бака і ремонту)))
