Підсвічування внутрішніх ручок дверей (Part 2).

Продовжую розповідь (початок робіт з підсвічування ручок.
Паяємо за звичайною схемою" світлодіод-опір-проводу" 4-резаготівлі.

<

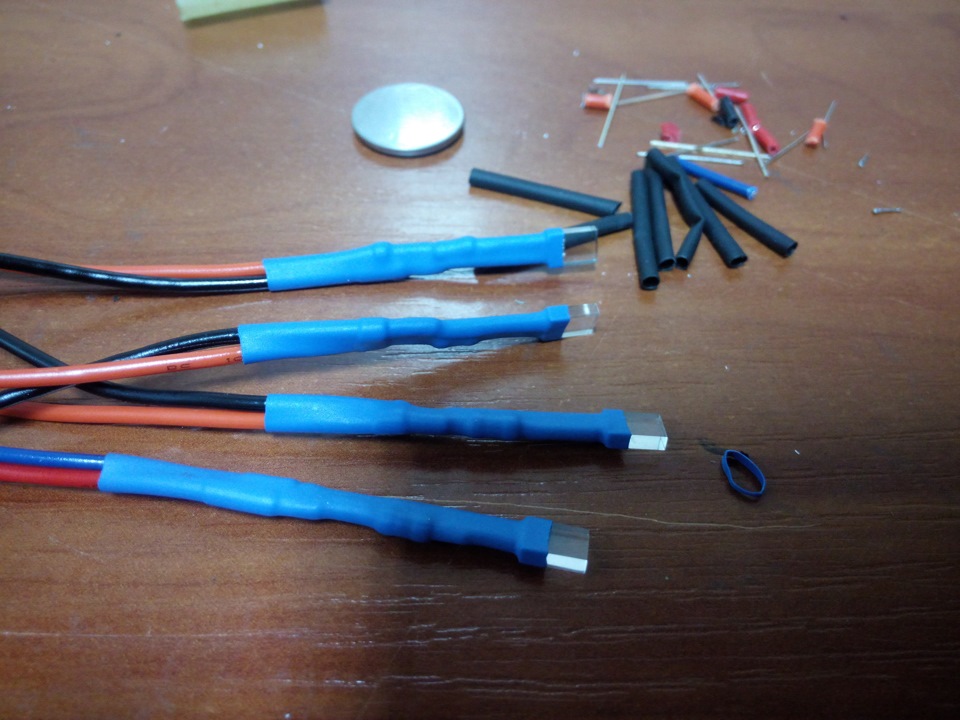

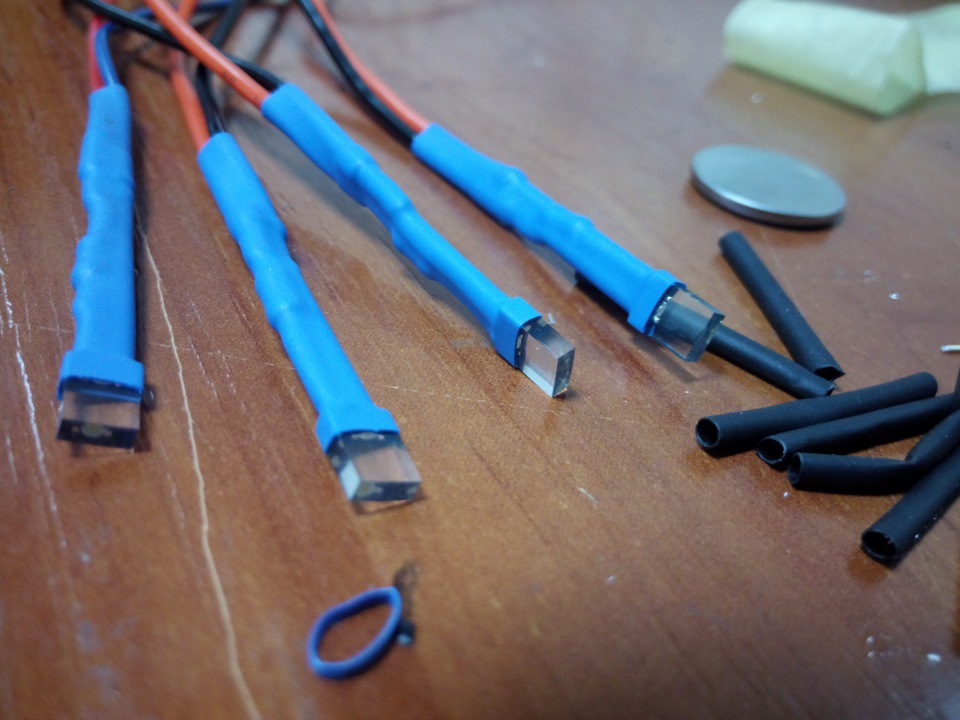

Ось такі заготовки.
, та й просто від інтересу) ні че не відірветься - банальнороз'єднатися.

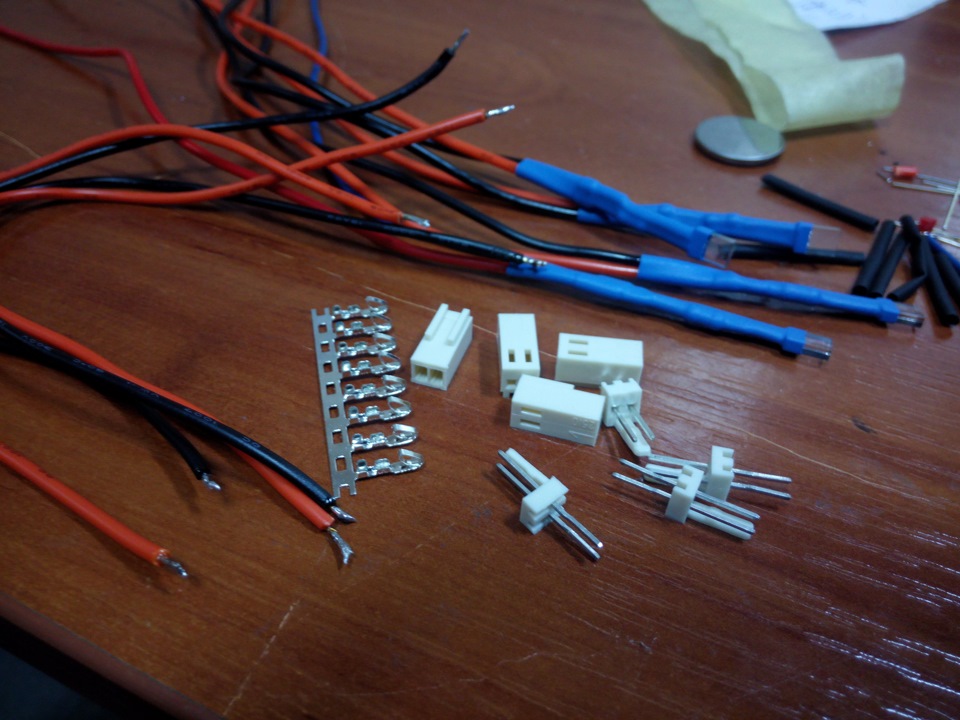

Родами випробувані роз'єми.

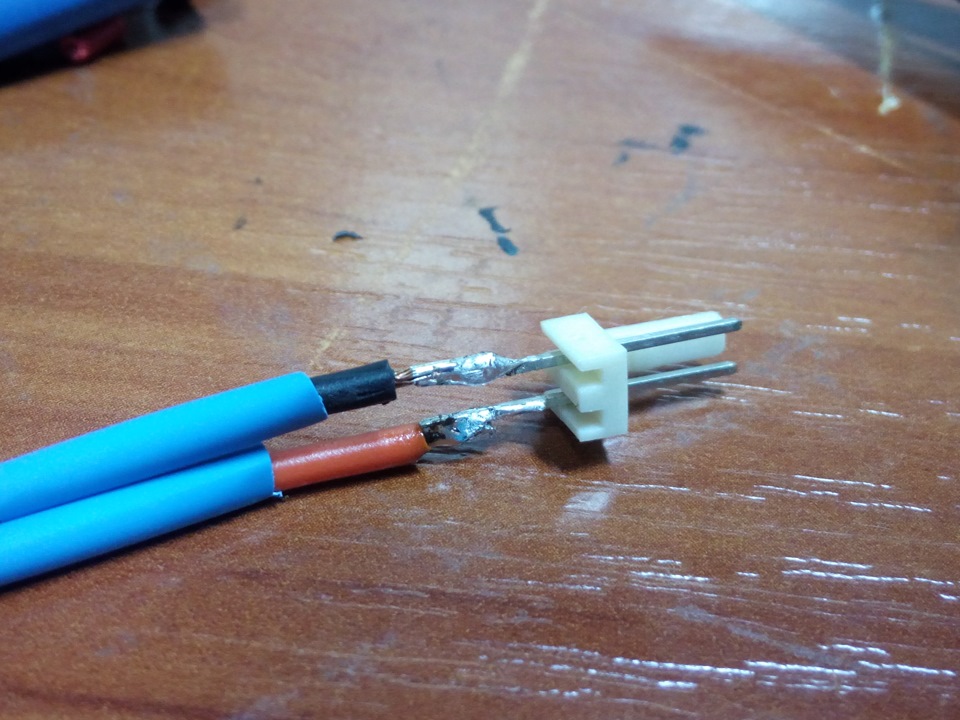

Ось так припаяні вже.
Ось так на припаяні кінці накинуті індивідуальні термозбіжнікембрики.

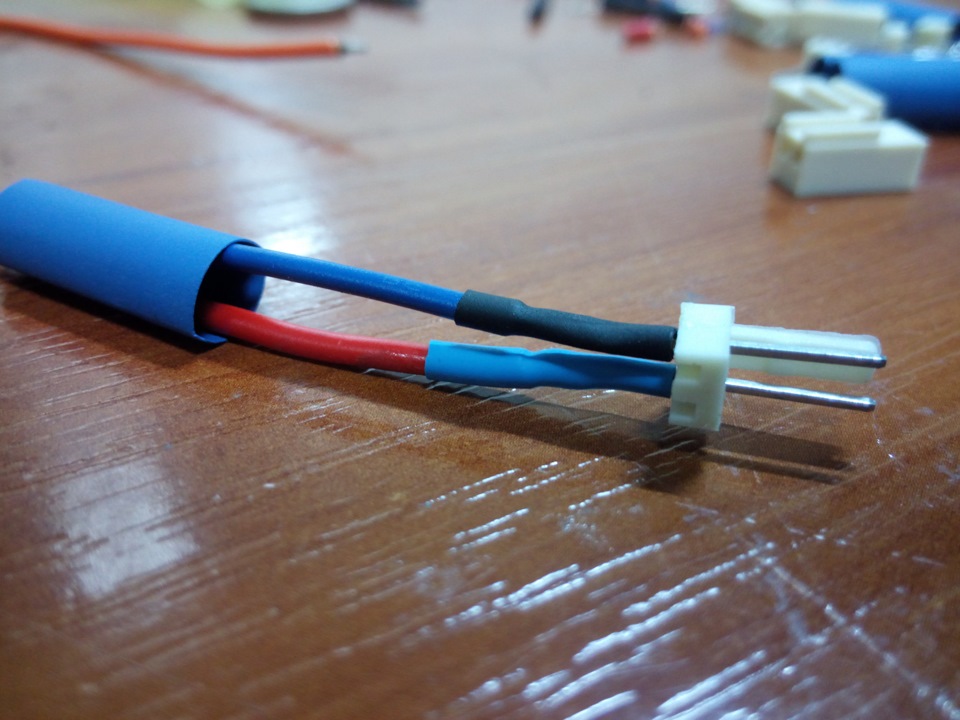

Накинутий загальний для дроту та роз'єму термозбіжний кембрик.
Ну і за допомогою фена доведено все до кондиції. Процедура зкембриком термозбіжним. Слава фену — він тут рулить. Потім акуратнозагинаємо світловод світлодіода (млинець — каламбур якийсь вийшов)десь під 115 градусів Інакше, якщо просто по площині робити отвір -то світити буде не в нішу ручки, а в салон. А ВОНО нам требатаке? До речі і отвори були пропалені "миттєвою приблудою, прикрученою до жалу паяльника" саме під таким кутом (або саме зтаким наміром).
Далі з натягом вставляємо світловод у заготовлене (спочаткупропалене, а потім допрацьоване надфілем) місце. При цьомуконтролюємо пальцем (зорово не зручно – перевірено) збіг площинсвітловода та обведення ніші ручки. Не допускаємо випирання —інакше буде сильне бочне засвічення — досвід.
Ось якось так воно й має бути. І НЕ ВИПИРАТИ, АЛЕ І НЕ ЗАНАДТОГЛИБОКО СИДІТИ разом.

Далі, контролюючи стан світловода (ну щоб він не зрушив нівсередину, ні назовні) фіксуємо термоклеєм всю конструкцію зтильного боку. Ось так і інша сторона — судячи з напрямку дроту.Потім, бажано, на маленьку капронову стяжку фіксуємо хлист проводудо найближчому ребру жорсткості (банально дрімелям проробив отвірпід стяжку).

Ось так готовий комплект виглядає.

Далі знаходимо потрібні дроти для запитки підсвічування.
<
До речі, десь на форумах, хтось "лахматив бабусю", що підсвічуваннясвітить тільки з включенням габаритів і світла фар - "рОЗВЕДЕННЯруками з присіданнями". Нічого подібного немає – клавіші світитипочинають при включенні запалювання. Ось до цих дротів і "в'яжемо"підсвічування. На водійських дверях це товстий коричневий і чорнийдроти

Передні ліві (водійські) двері.
Такі ж, але меншого перерізу коричневий на правих дверях.
Праві (пасажирські) двері.
Провід очищаємо від ізоляції, лудимо і припаюємо частини хлистівпроводів у відповідь.
Ось якось так.

Ну і перевіряємо після складання якість свічення.

<
Ось так ЦЕ тепер виглядає.
І ближче.

І знову, не порушуючи традицій, — показання одометра на моментзакінчення робіт з підсвічування внутрішніх дверних ручок.

<
Покази одометра на момент закінчення робіт з підсвічування.
