Камера заднього виду 4 LED SONY CCD для OPEL Zafira B (Part 2)

Продовжую, початок ось.

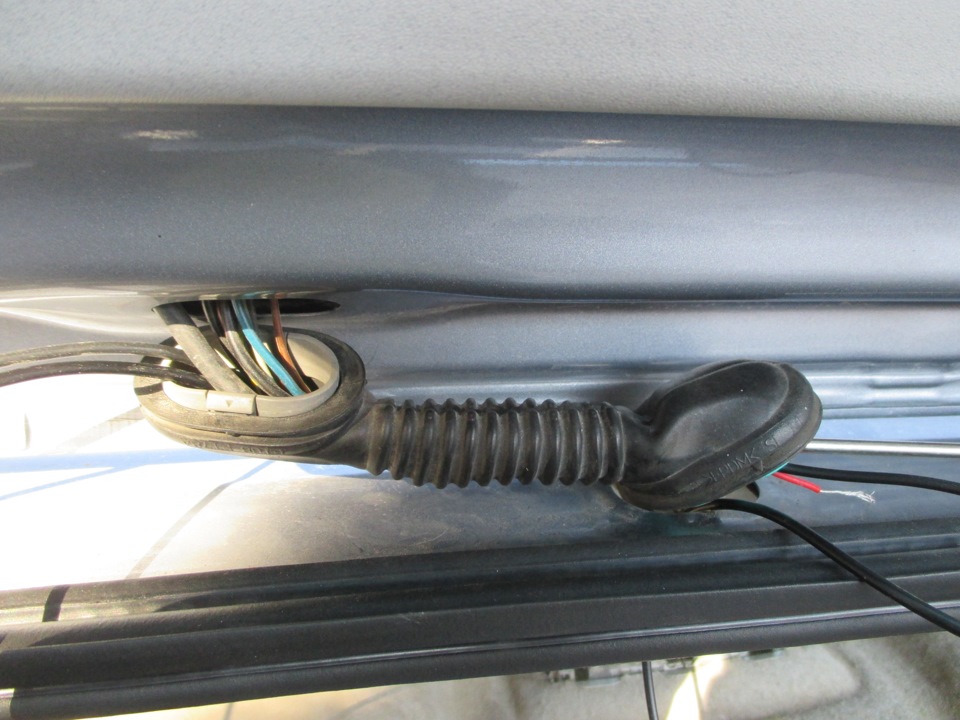

Проведення від дзеркала під стелею через гофру до п'ятих дверейпроклав нещодавно.

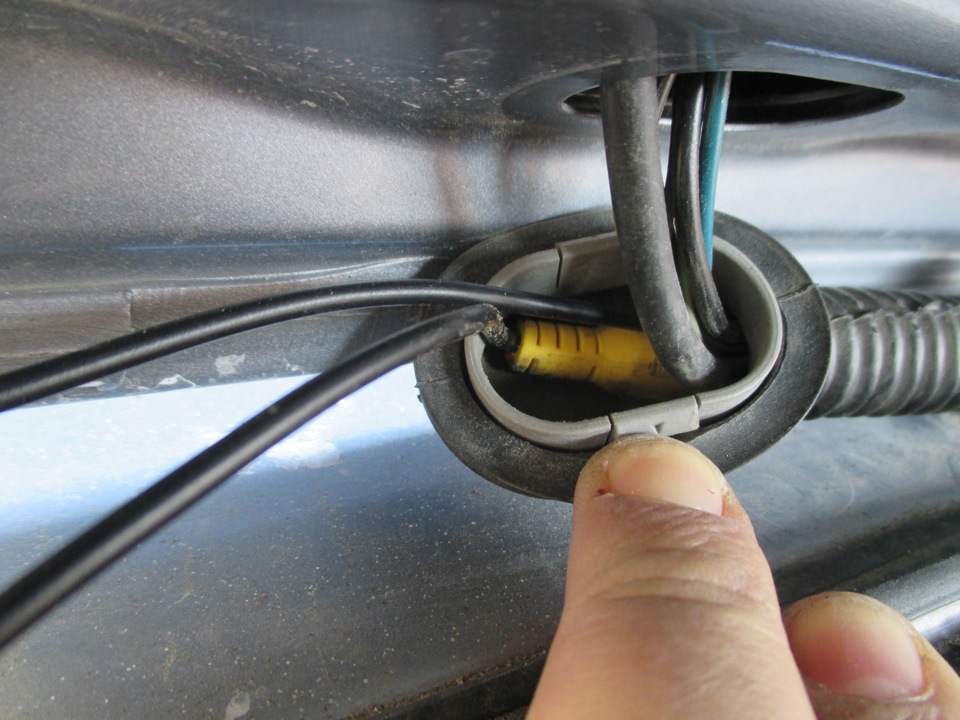

Необхідно проштовхнути тюльпан через всю гофру. Допомагав викруткоюродом із СРСР (скільки Себе пам'ятаю Вона завжди зі Мною — довга ітонка). >

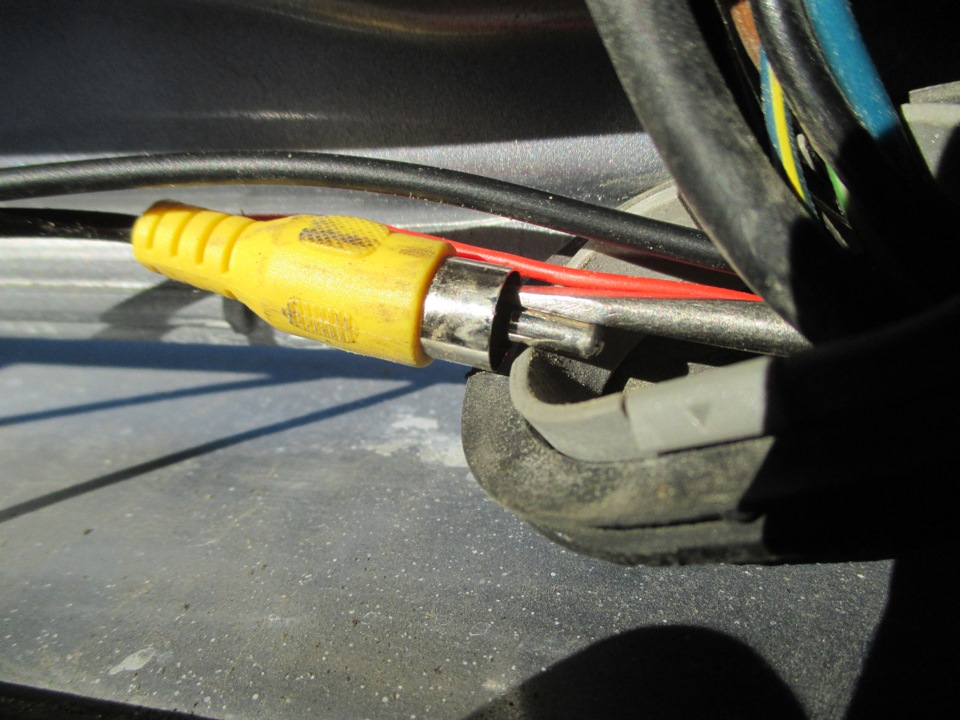

Майже проштовхнув.

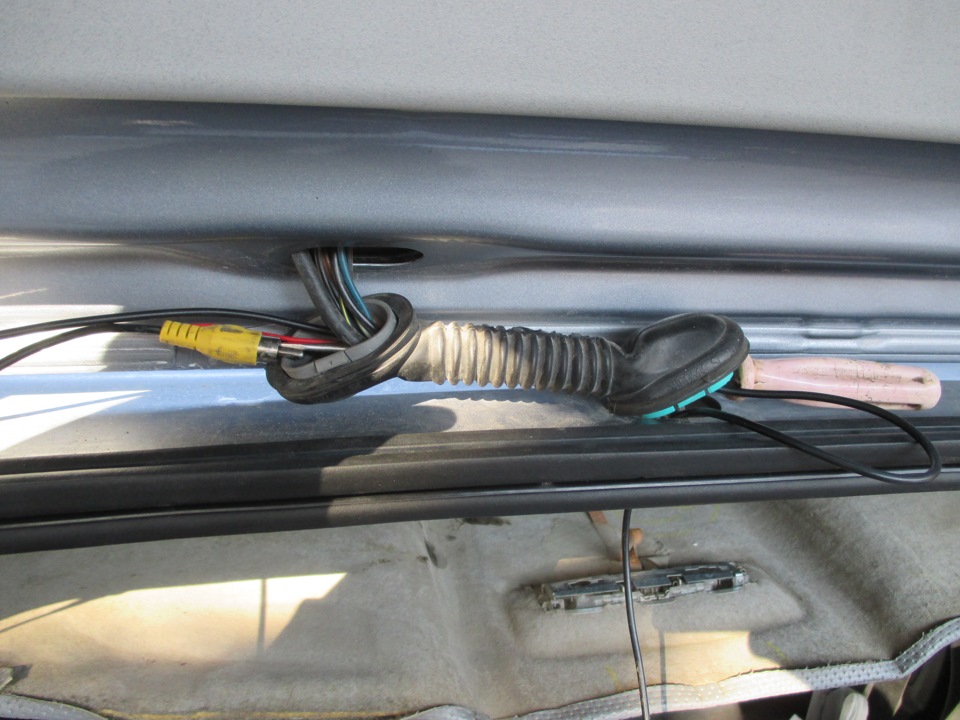

Ось Вона помічниця-викрутка.
… ну і з більшого ракурсу.

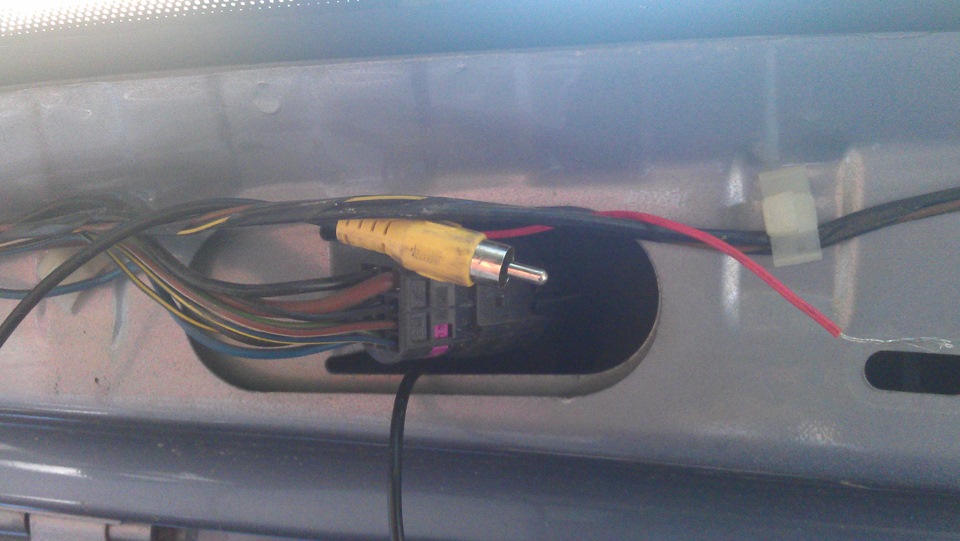

Ну ось вже після гофри в 5-х дверях всі дроти до камери.
>

Далі під стелею по лівій стороні прокинув провід до лобового.

Ліво від гофри по лівій стороні стелі до лобового.

Ну і почав роботу з п'ятими дверима.

Прикладка за місцем старого плафона і плафонО-камери. Правий ліхтар "виявити" "+" на лампу заднього ходу - цей провід і повинен стати "керуючим".
Початок пошуку керуючого проводу. Доріжку плати ліхтаря.
Контактну ніжку також помітив маркером. Став обчислювати по роз'ємупровід. Провід знайдено — залишилося прив'язатися до нього. Місцявстановлення камери в хромованій накладці 5-ї двері.
Штатний роз'єм 55-ї двері занадто малий. Та й вільних пар у ньомунемає. Штатний роз'єм "кіски" 5-ї двері для цих цілей не підходив.Довелося банально, за допомогою фрези (з комплекту для датчиківпарктроніка) "пройти" через стінку дверей в районі плафонапідсвічування (потім придумаю чим за герметизувати цей прохід).
Приблизно намітивши місце під провід …
… приступив до бурових робіт…
…проміжний етап — ну треба буру відпочити (охолонути). Ну от тунельі готовий. Тунель поглядом з вулиці.
Ну і показання одометра на момент робіт.
Покази одометра на момент робіт.

Продовження буде! ..

>
