Усім передплатникам та товаришам великий привіт! )…
Ще один опус)… про нагальні проблеми наших)))…
Упродовж відновлення і приведення в правильний діючий стансистеми охолодження двигуна. Проблема полягала в тому, що пропелерне включався взагалі. … коли треба)… … включався лише за зниженнянапруги в ланцюзі… (бракувало даного у тому, щоб привести у роботуреле, і він включався в обхід його … на пряму коротше кажучи)…зроблено це у тому, щоб у виході з ладу реле або датчика двигун незакипів.Ось такі дбайливі інженери) ... Загалом починаємо з простихістин.

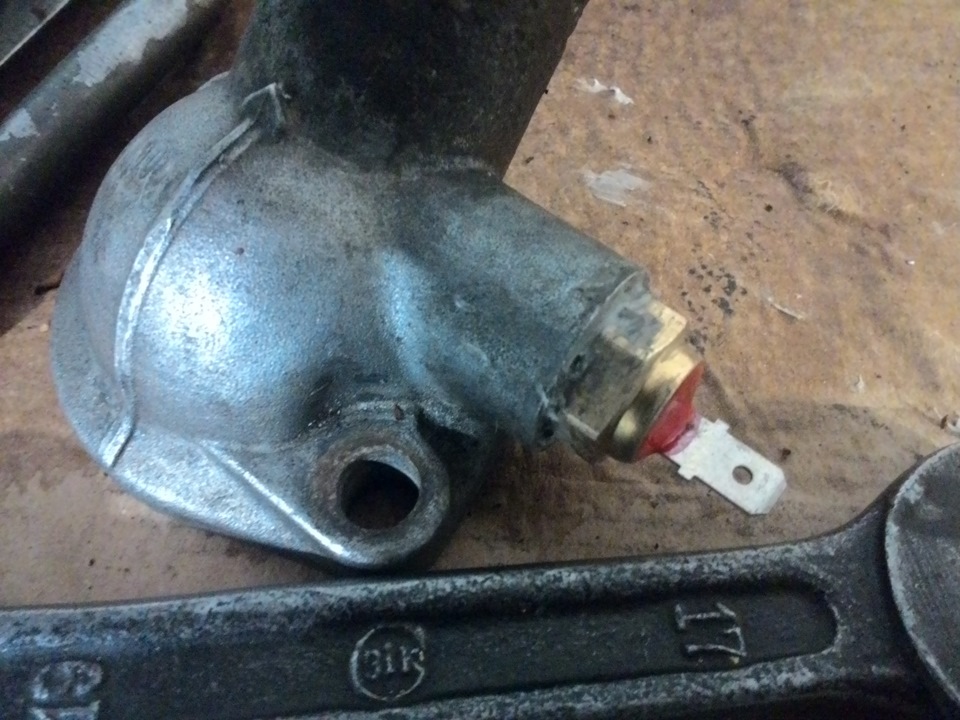

Якщо вентилятор не працює — перевіряємо станзапобіжника, датчика включення вентилятора( який стоїть на кожусітермостата), реле вентилятора і власне самого вентилятора Якщонічого не допомагає - залишається проводка ... Почнемо з того, щодатчика у нас зовсім немає))) ... Тож поки ми цей пунктпропускаємо)…

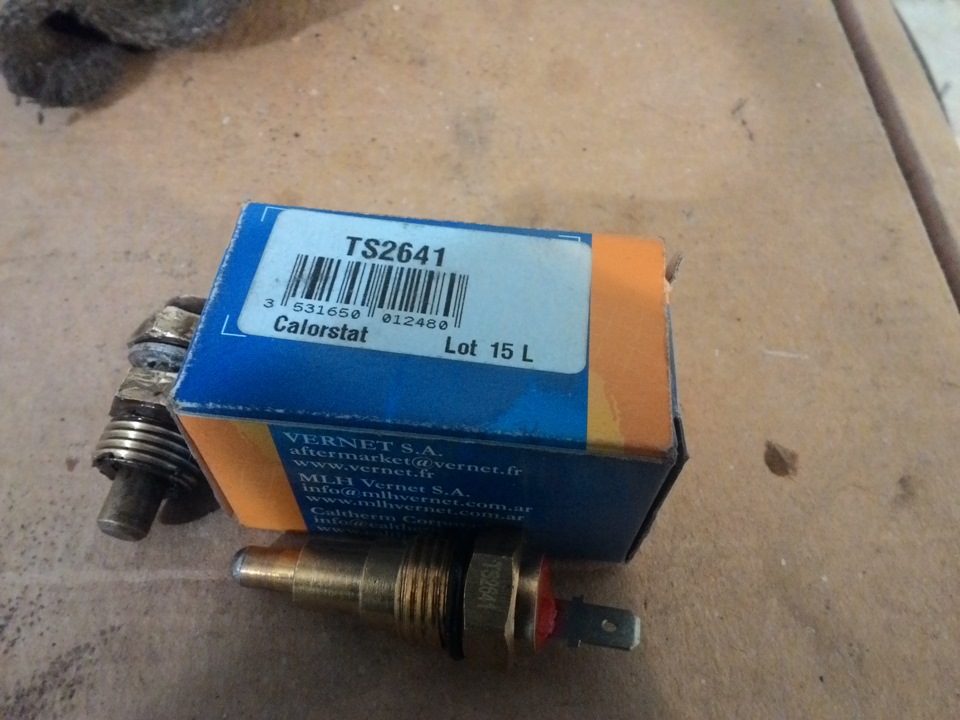

Замовляємо-отримуємо датчик)…

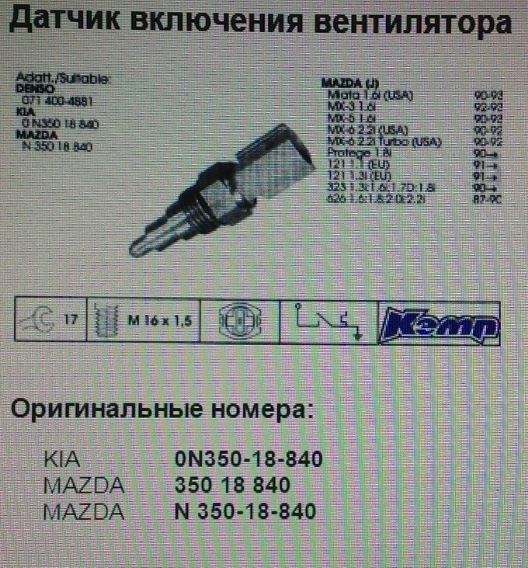

< /p> Запчастини на фото:N35018840
Продовжуємо діагностику.)

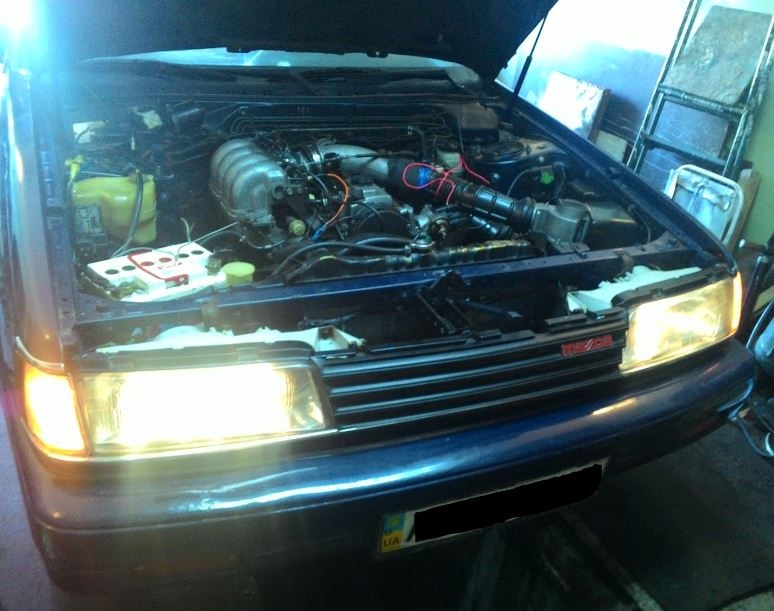

Знаємо, що якщо при прогрітому двигуні не включаєтьсявентилятор, насамперед дивимося запобіжник). У мене він знаходитьсяв коробці на правому крилі під капотом.
Провід на запобіжник
Запобіжник в порядку. Далі. Перевіряємо сам вентилятор. --- Задопомогою проводів зробив перехідники і кинув на аккум.
Перевірка живлення на кінцях роз'єму (з боку проводки)пропускається ... Так як у мене воно було і так. Акумулятора). Відчого в принципі цього теж можна було не робити)))… було перевіренопід час ескпірементів… для заспокоєння… що не згорів)
Все гаразд.
Далі.
Реле. Розмикач ланцюга.Все в порядку. Клац-клац)… працює). >
Пару безсонних ночей, схема підключення та фото проводки передочима. Просто про інше думати не міг). А все тому, що і даногороз'єму не було виявлено))) ... Так ось. Після деяких мозковихштурмів та маніпуляцій з проводкою, були з'ясовані всі кольори, всіпроводи. Потрібних і не потрібних.
Підключення вентилятора
І в результаті ---- контакт від запобіжника вентилятора йдедо однієї релюсі. Яка підключена в ланцюг з другою до якої вжебезпосередньо підключений вентилятор. І ось він підключений черезтретє реле на замикання (через датчик температури), яке розмикаєланцюг (даваючи мінус) на харчування вентилятора при досягненніпевної температури. Як то так) ...
Загалом - "тягне-потягне дідка ріпку - витягнути не може ...тягне-потягне бабка ріпку ... Загалом бабка за дідком, внучка забабкою, Жучка за внучкою і т.Д."))) --- тільки все це пропроведення на датчик вентилятора. І ось він! >
Це мене і збило)… я взагалі не міг подумати що хтось, щось, просто так)… підключить до діагностичному (або як там… це жвін:)? .. Роз'єм на гені)…))))…………………………………………………………………………………….Одночасно підключено на своє законне місце. І порядок) ... Ах так... Якщо хто згадає ... Що це за штекера - буду вдячний.Розташовані (були заховані) спереду підкапотки поряд з радіатором збоку акумулятора. Ось ці Ну а якщо загалом — ще однією проблемоюменше)))…… Всім дякую! Світ! Світ!
Далі буде)… Вже скоро)…
" Як то так) ...
Загалом - "тягне-потягне дідка ріпку - витягнути не може ...тягне-потягне бабка ріпку ... Загалом бабка за дідком, внучка забабкою, Жучка за внучкою і т.Д."))) --- тільки все це пропроведення на датчик вентилятора. І ось він! >
Це мене і збило)… я взагалі не міг подумати що хтось, щось, просто так)… підключить до діагностичному (або як там… це жвін:)? .. Роз'єм на гені)…))))…………………………………………………………………………………….Одночасно підключено на своє законне місце. І порядок) ... Ах так... Якщо хто згадає ... Що це за штекера - буду вдячний.Розташовані (були заховані) спереду підкапотки поряд з радіатором збоку акумулятора. Ось ці Ну а якщо загалом — ще однією проблемоюменше)))…… Всім дякую! Світ! Світ!
Далі буде)… Вже скоро)…
" Як то так) ...
Загалом - "тягне-потягне дідка ріпку - витягнути не може ...тягне-потягне бабка ріпку ... Загалом бабка за дідком, внучка забабкою, Жучка за внучкою і т.Д."))) --- тільки все це пропроведення на датчик вентилятора. І ось він! >
Це мене і збило)… я взагалі не міг подумати що хтось, щось, просто так)… підключить до діагностичному (або як там… це жвін:)? .. Роз'єм на гені)…))))…………………………………………………………………………………….Одночасно підключено на своє законне місце. І порядок) ... Ах так... Якщо хто згадає ... Що це за штекера - буду вдячний.Розташовані (були заховані) спереду підкапотки поряд з радіатором збоку акумулятора. Ось ці Ну а якщо загалом — ще однією проблемоюменше)))…… Всім дякую! Світ! Світ!
Далі буде)… Вже скоро)…
