Всім привіт!
Інтернет не дає спокою ні моїй голові, ні рукам )) Черговедоопрацювання мого авто- це установка реле 456, яке виконує функціюComing Home — у темний час доби ви закриваєте машину кнопкою наключі, і ближнє світло горить якийсь час, підсвічуючи вам дорогу добудинку. (роз'єм)

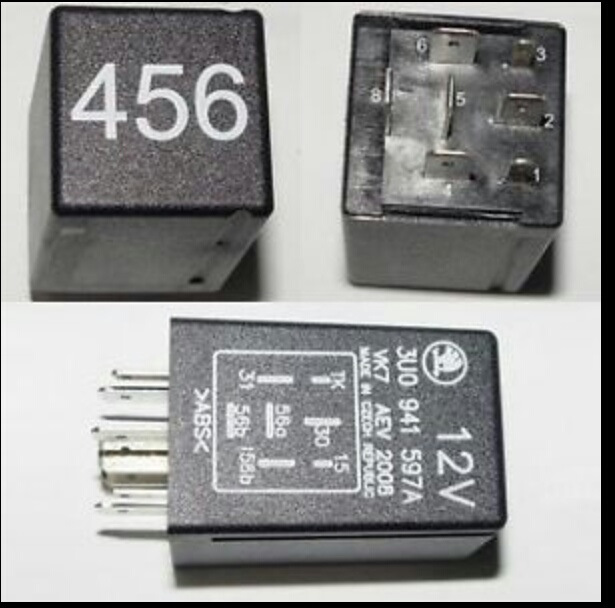

Це наше реле
І приступаємо до встановлення, для цього необхідно зняти пластикпід кермом для доступу до блоку запобіжників та до блоку реле.

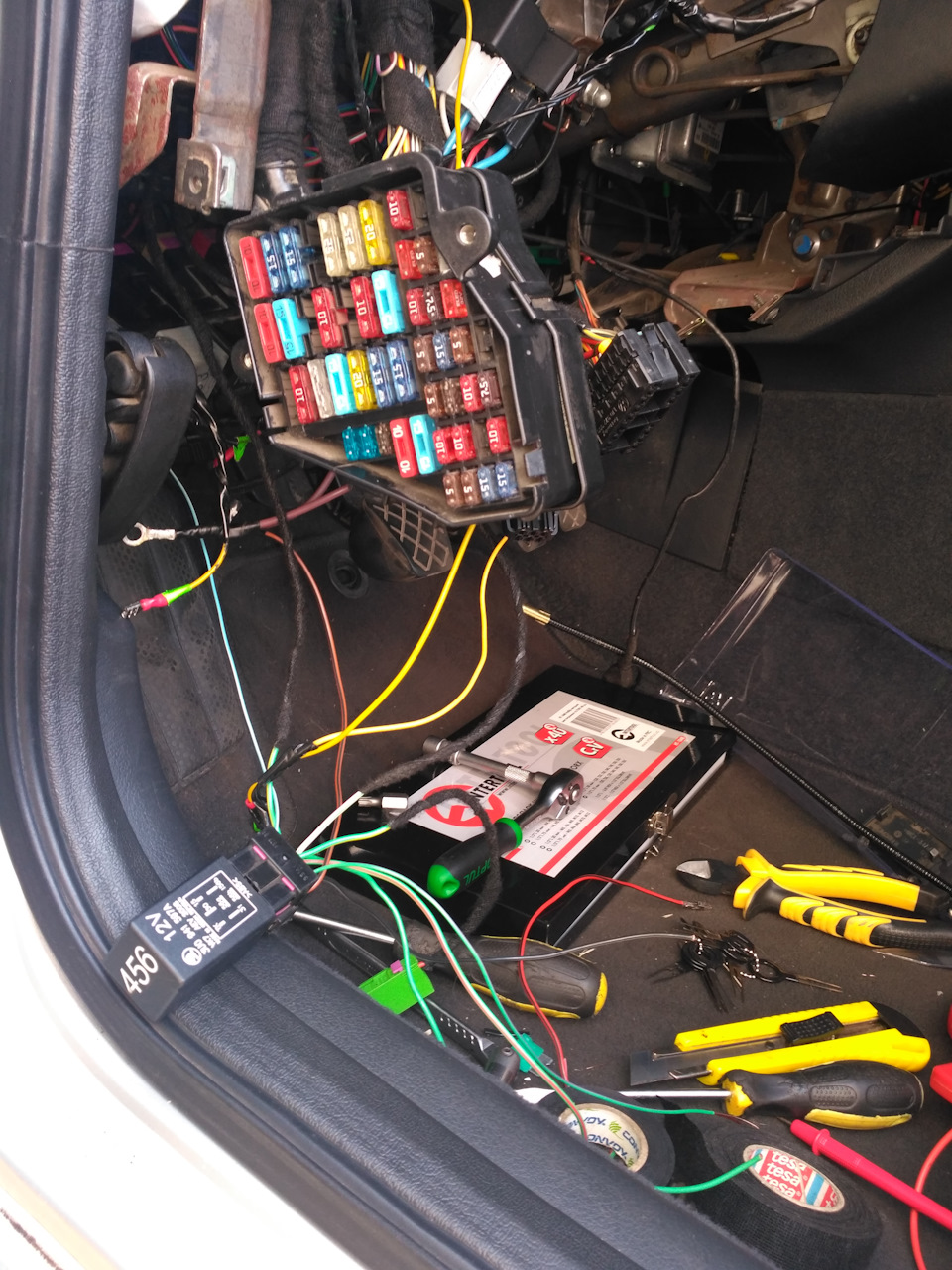

Процес йде
Схема підключення реле наступна:
30 – Постійний плюс, до 25-30а (клема 30x)
31 – Земля
TK – Контакт дверей, чіплятися до блоку комфорту
15 – Плюс при включеному запаленні (клема 75x)
56a — дальнє світло, можна взяти з приладки або запобіжника F18
56b — ближнє світло або ПТФ (що віддаєте перевагу дляпідсвічування), беремо на виході перемикача світла.Я використовувавПТФ
Ще один пін не використовується.

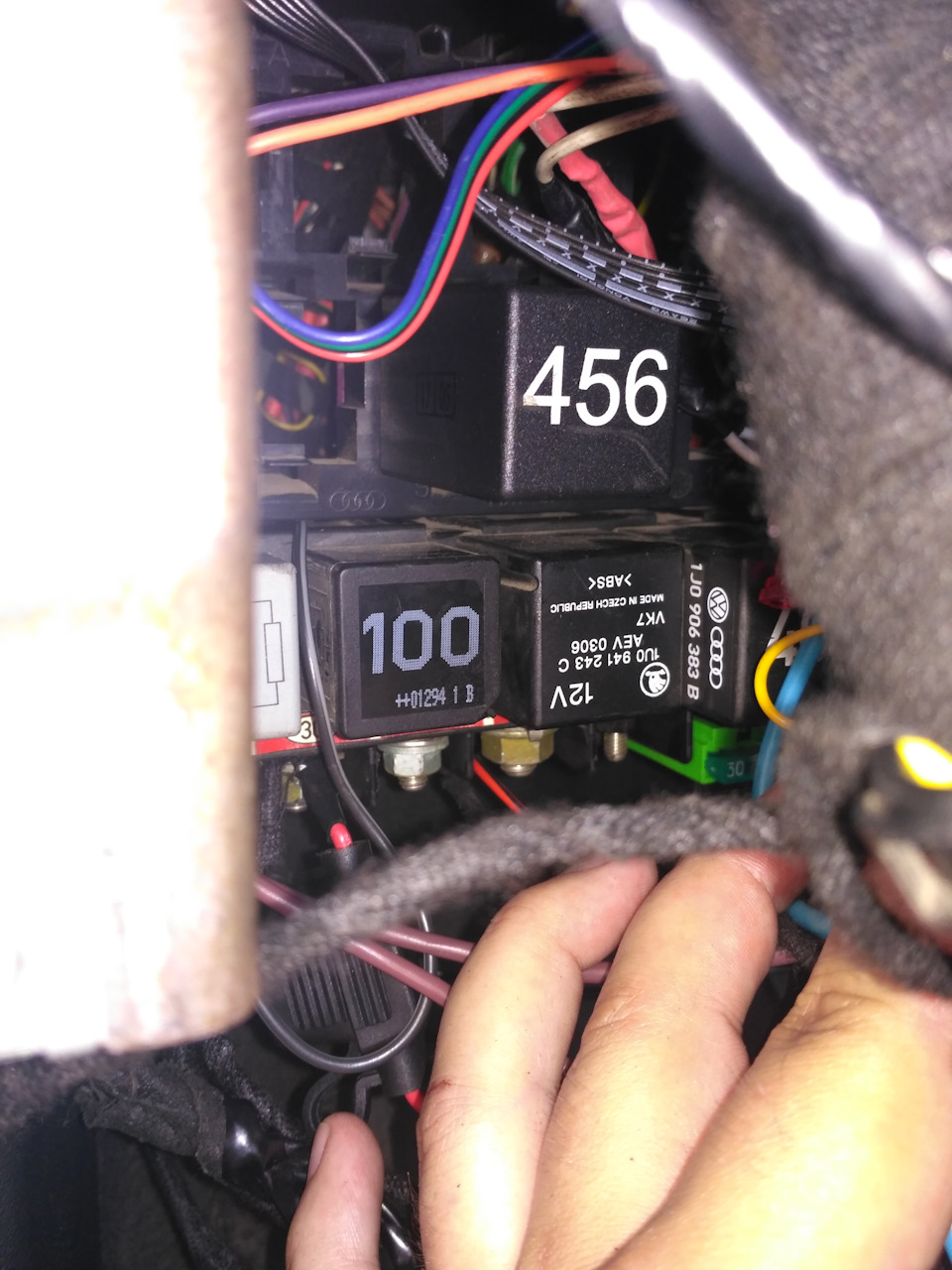

Реле на своєму місці в колодці
Алгоритм роботи реле:
1. Для включення функції ближній/габарит повинен горіти не менше 5секунд.
2. Глушимо авто, вимикаємо світло та габарити, виймаємо ключ іззамка.
3. Не відчиняючи двері, мораємо далеко.
Загоряється світло фар. Виходимо з авто, закриваємо його насигналізацію/ЦЗ і йдемо додому, світло горітиме 30сек. 👍
Користуємося і отримуємо задоволення від виконаної роботи 😎
PS Інформацію по установці (схему підключення) я взяв у драйвівцяremnevolt. Дмитре, дякую за гарний звіт!
Всім дякую, хто дочитав. Нехай ваші авто будуть комфортними☺
