Про заміну та доробку головного пристрою

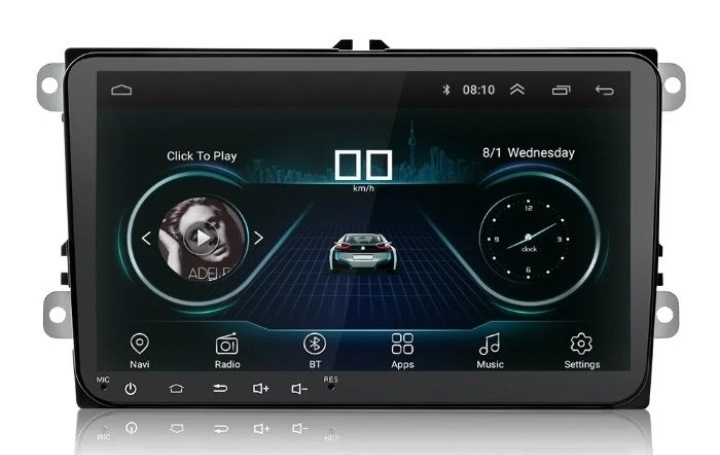

За недорого на олх була куплена двох дінова магнітола з дев'ятидюймовим сенсорним екраном. Поганявши її на столі зрозумів що з цимпотрібно щось робити, тобто доопрацьовувати. По всьомунижчеописаному є інформація на 4pda та й на нашому ресурсі тежзустрічав.

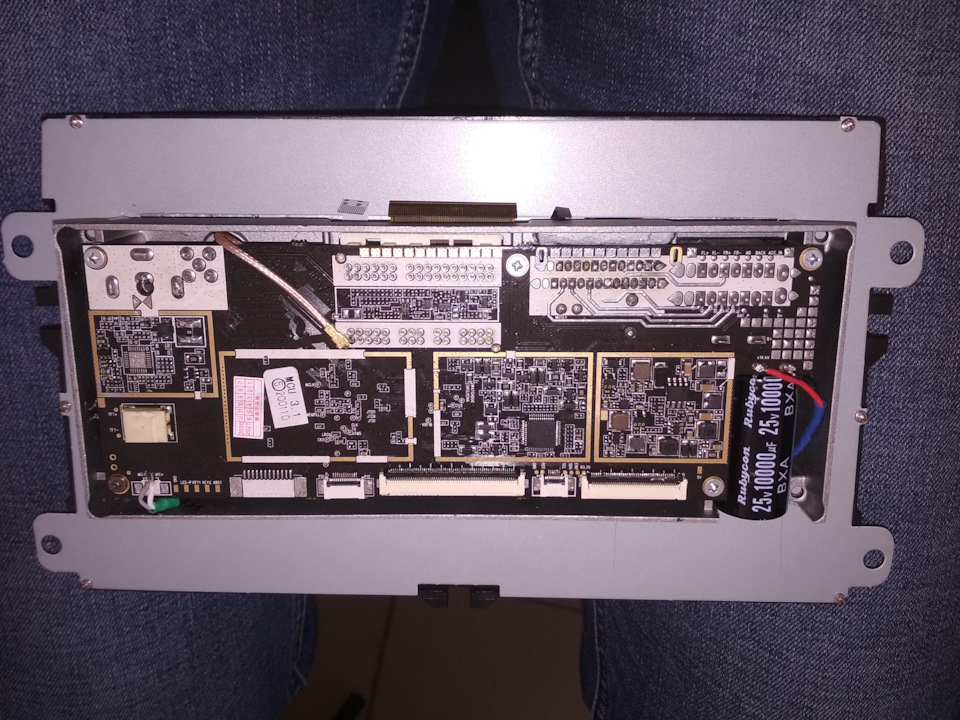

У першу чергу була замінена мікросхема підсилювача, знайшов у себев мотлоху роздербану стару sony xplod, на TDA7851A (опір між ногами3, 2 кОм). До цього була куплена TDA7860A (як і у більшості попаласяпідробка, опір 120 Ом.) При зверненні в магазин з цього питаннябуло сказано, що всі беруть і ніхто не скаржився. Ємності по входу (стояла 4700 uF, встановлена ​​на 10000 uF).Рішив збільшити черездодавання "споживачів" які не встановлені в даному апараті. Такождовелося доопрацювати корпус сточив частину задньої стінки).

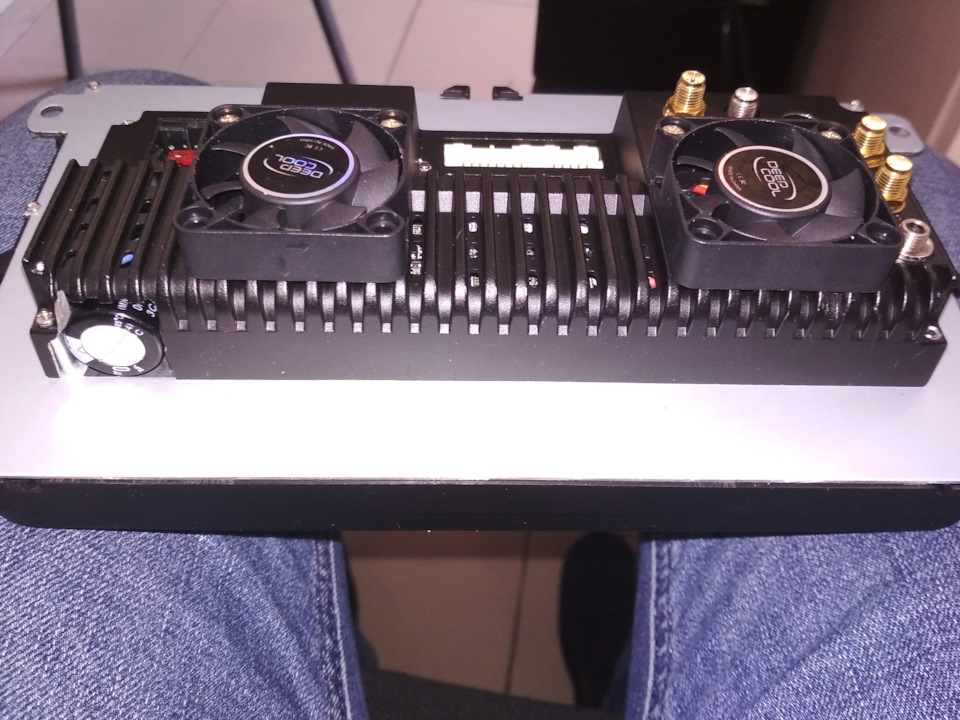

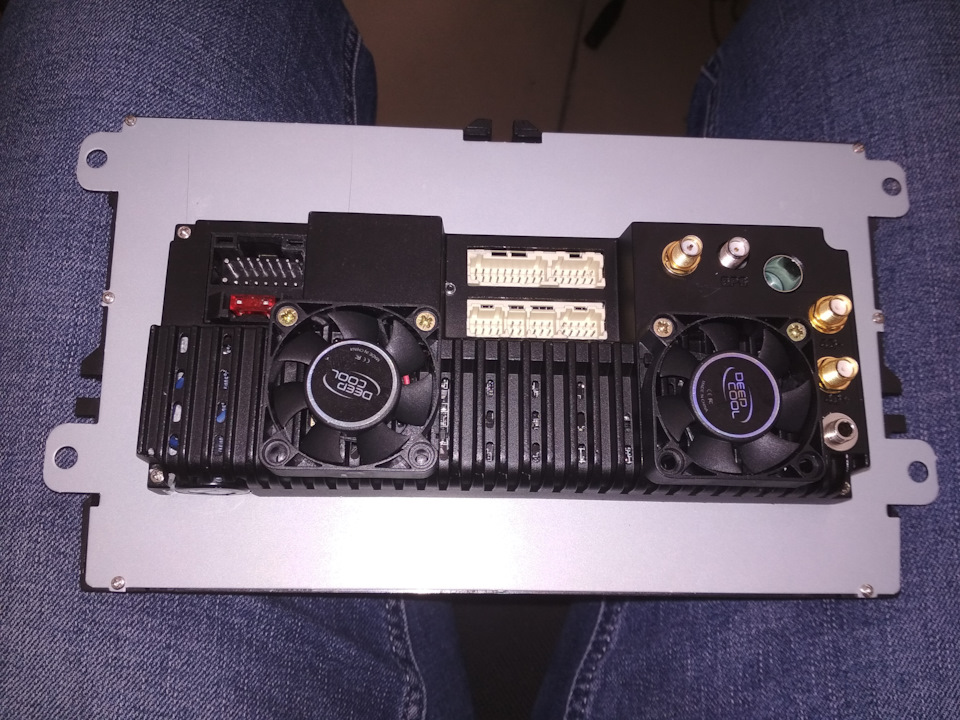

Наступний етап доопрацювання охолодження бо в стоку охолодженняпасивне.У місцях примикання до корпусу-радіатора підсилювача тапроцесора були встановлені термостати JUC-31F (нормально відкриті зтемпературою спрацьовування 50°С) та два вентилятори 40х40 12в.
Далі, установка слота SD оскільки місце під слот і обв'язку наплаті передбачено. Слот для карти пам'яті був запозичений зкнопкового fly, якому він явно вже був непотрібний :)

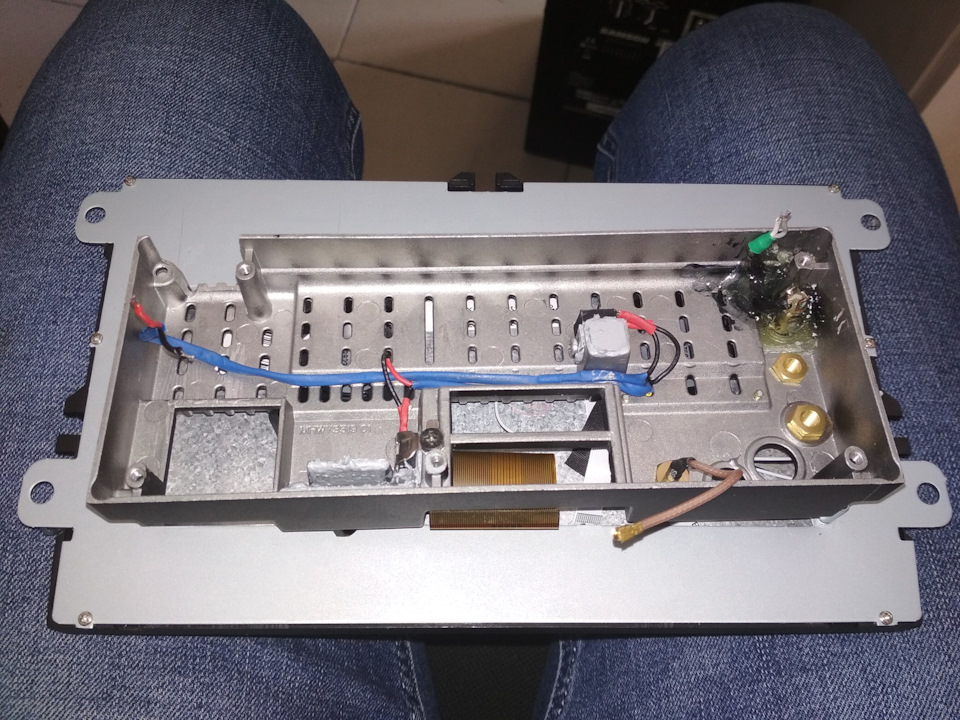

Далі, встановлення нормальної антени WiFi з посиленням 8 dbi, виведеним конектором на корпус (у стоку до роз'єму був підключенийшматочок дроту) . При включеному BT, WiFi працював нестабільно ішвидкість залишала бажати кращого.
Далі, встановлення роз'єму підключення зовнішнього мікрофона длягучного зв'язку (стоковий не влаштовує за чутливістю.
За роз'ємами підключення:були куплені штатні vagівські конекториUSB і AUX в панель і переобжаті під дані фішки.
У перспективі встановлення нормального FM тюнера. NXP A5105 абоNXP6851 або TEA6851 також є.
Далі прикрутити до магнітолі 3G/4G. Фоточок додам :)Запчасти нафото:010020
