Діагностичний адаптер ELM327

Незважаючи на комплектацію "барабан" Edition, навіть унайпростішому Focus, є, що покращити не вдаючись до значнихматеріальних витрат. Йдеться про активацію прихованих функцій задопомогою спеціального кабелю. Природно цю операцію можна зробити іу дилера, проте за кожну функцію він попросить грошей. Придбатинайпростіший адаптер, оскільки до моїх завдань входила активаціялише 2-х функцій:
— Автоматичне замикання дверей з набором швидкості
— Близьке світло в режимі ДХО
< /

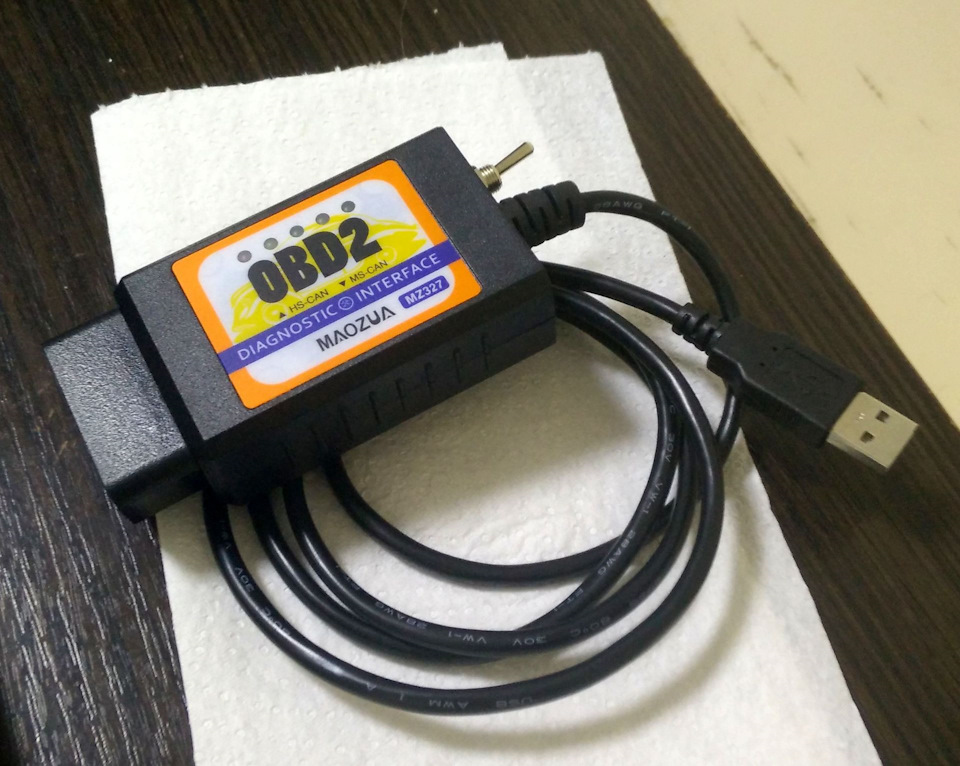

Для роботи з автомобілем я придбав спеціальний адаптер ELM327 наAliExpress, який має вбудований перемикач швидкості роботи по шиніCAN (High Speed ​​і Medium Speed).Наскільки я розумію це пов'язаноз тим, що різні блоки працюють на різній швидкості.

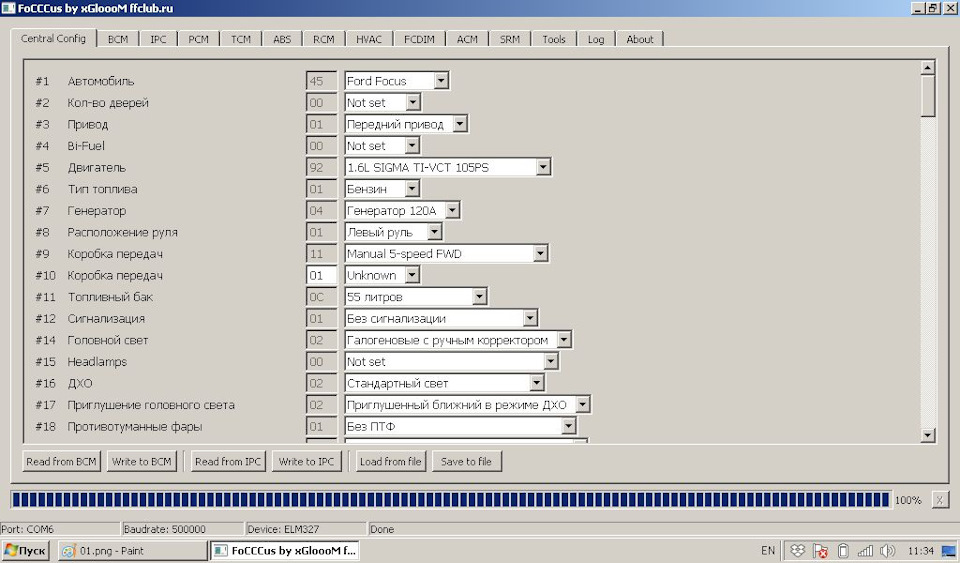

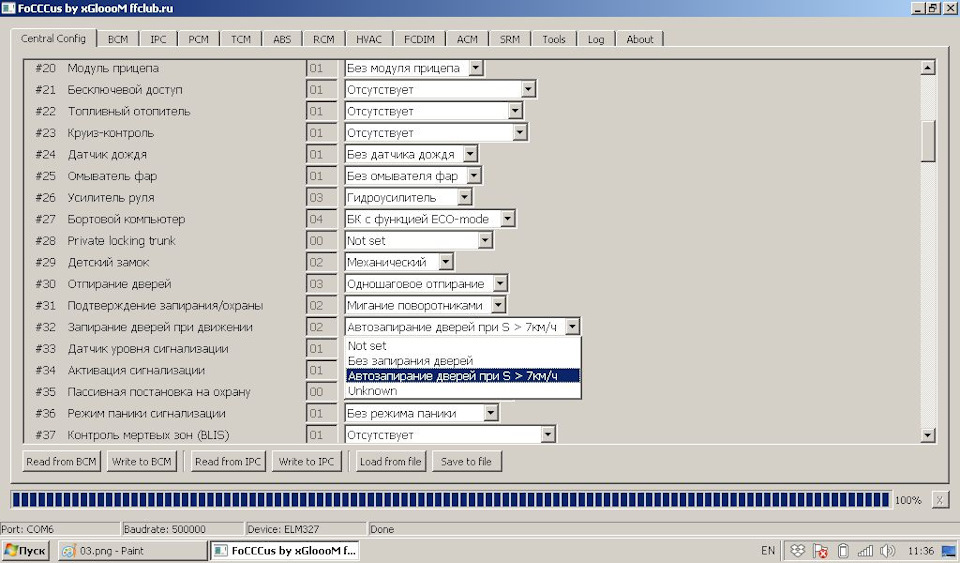

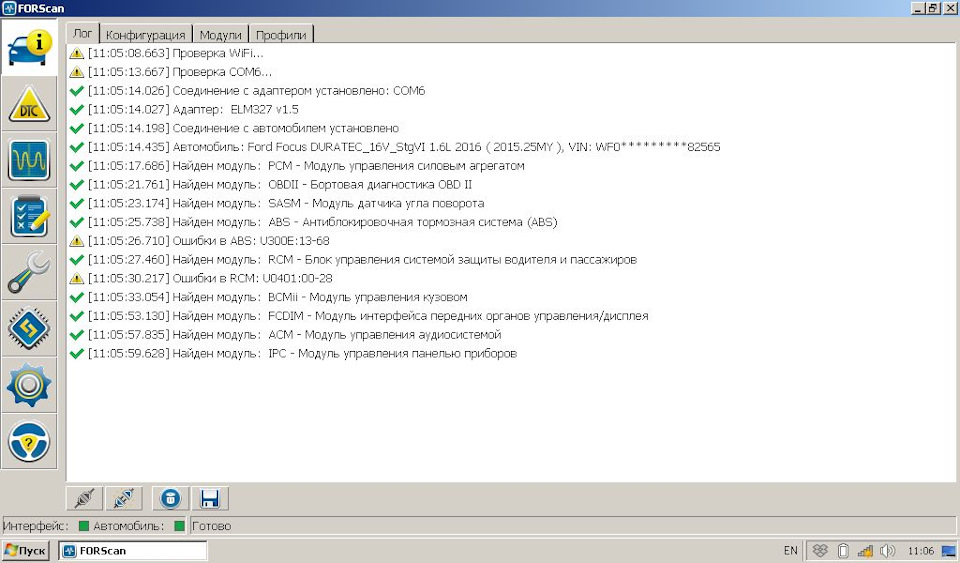

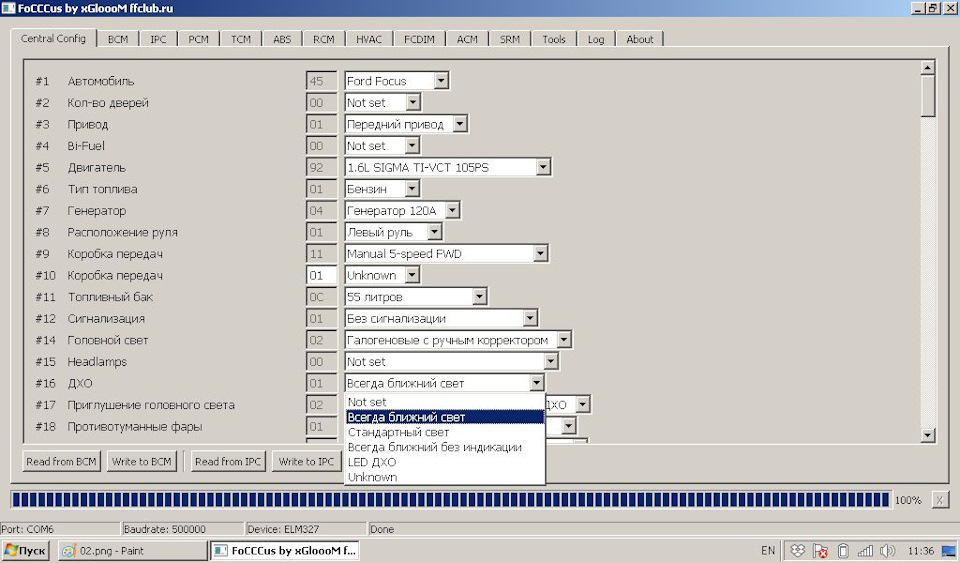

Даний адаптер заснований на чіпі Arduino CH340G Всі драйвера дляроботи з цим адаптером були знайдені в інтернеті. Для роботи зблоками я скачав дві програми:- FORScan - FoCCCus - На відміну відVAG групи, все Програми доступні абсолютно безкоштовно і не маютьжорсткої прив'язки до адаптера. Отже, підключивши адаптер доавтомобіля, перш за все запускаємо FORScan, щоб переконатися, щозв'язок з машиною є, а також очистити помилки в блоках управління, якщо такі є. Як виявилося дві помилки були присутні в блоці ABS і "блоці захисту водія та пасажирів". Однак ці помилки легко стерлисяі більше не виявлялися. Для активації потрібних нам функційзапускаємо програму FoCCCus. Далі натискаємо кнопку "Read fromBCM". У момент читання даних, панель приладів спочатку покриваєтьсявсілякими помилками, а потім взагалі тухне. Це природно лякає, однак, після завершення читання все приходить у норму. Отже, вихідна конфігурація прочитана. Перш ніж щось робити далізберігаємо цю конфігурацію у вигляді XML файлу! Для цьогонатискаємо кнопку "Save to file". Тепер нам необхідно змінитизначення #16 - "завжди ближнє світло". У положенні "0" перемикачасвітла, у нас завжди буде горіти ближній. Далі, знаходимо пункт #32- "замикання дверей при русі". У ньому встановлюємо значення "автозамикання дверей при S-7 км/год".Останній крок - це збереженняданих у BCM. Для цього натискаємо кнопку "Write to BCM". Післязавершення запису запускаємо програму FORScan і видаляємо всіпомилки. Після цього можна перевіряти працездатність усіхфункцій.

Якщо щось пішло не так
Після активації ближнього світла в режимі ДХО, мені захотілосяприбрати піктограму ближнього світла з панелі приладів. Тобто, ближнє світло горить, а індикація на приладку немає. У програміFoCCCus, у пункті #16, є відповідне значення "завжди ближній безіндикації". Однак, коли я записав подібну конфігурацію в блок BCM, то у мене з'явилася помилка в цьому самому блоці. При спробівважати конфігурацію заново, програма FoCCCus видавала такеповідомлення:"Error while reading CCC data". Саме для такихвипадків і потрібно робити "бекап" початкової конфігурації. Длявідновлення натискаємо кнопку "Read from file" і відкриваємо ранішезбережений XML файл. Далі виставляємо потрібні нам значення упунктах #16 та #32 та натискаємо "Write to BCM". Після цього зновучистимо помилки за допомогою FORScan і… Можна перекурити. На цьомувсе. Дякую всім за увагу і рівних доріг!
