Про заміну панелей написано багато на різних сайтах іMegaDriver.org тому не виняток.
Коротко про те з чим зіткнувся. Так як кодування старого щиткаприладів не зберіг", то довелося повозиться.

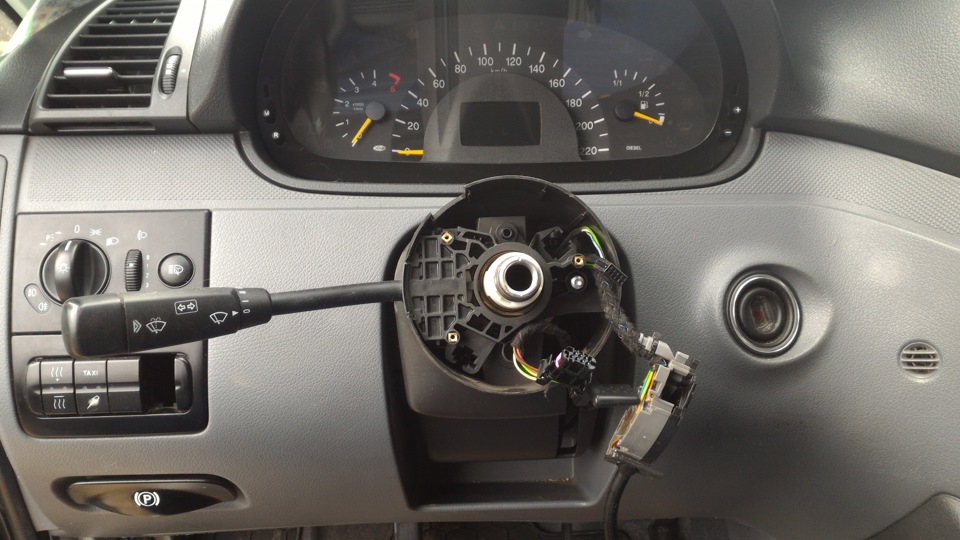

Старий щиток
Щиток приладів прийшов уже обнулений, ну і далі як у всіх:
1) допинав проводку від шлейфу до замку запалювання
2) замінив шлейф
3) Встановив подушку безпеки з кнопками (мультируль)
4) Перепинав роз'єм щитка приладів, але я цього не робив - спаявперехідник
5)Підключив і встановив новий щиток на своє місце.
обновка правда без стрілки паливного бака - забули поставити)))

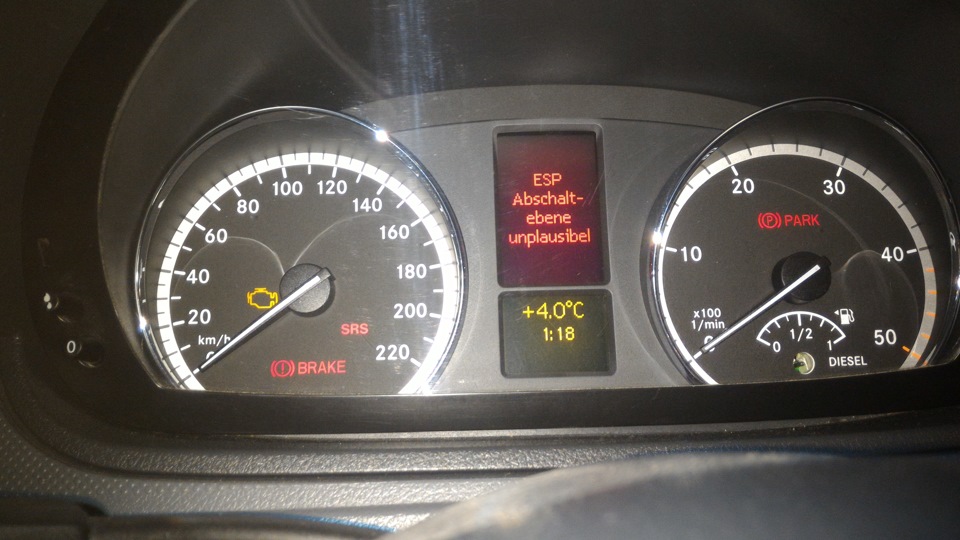

виявилося в блоці ESP не була включена опція "допомога при рушанніна підйом".
Після включення цієї функції став помічати, що на підйомі задніколодки відпускаються через пару секунд.
Але це була не єдине неправильне кодування.

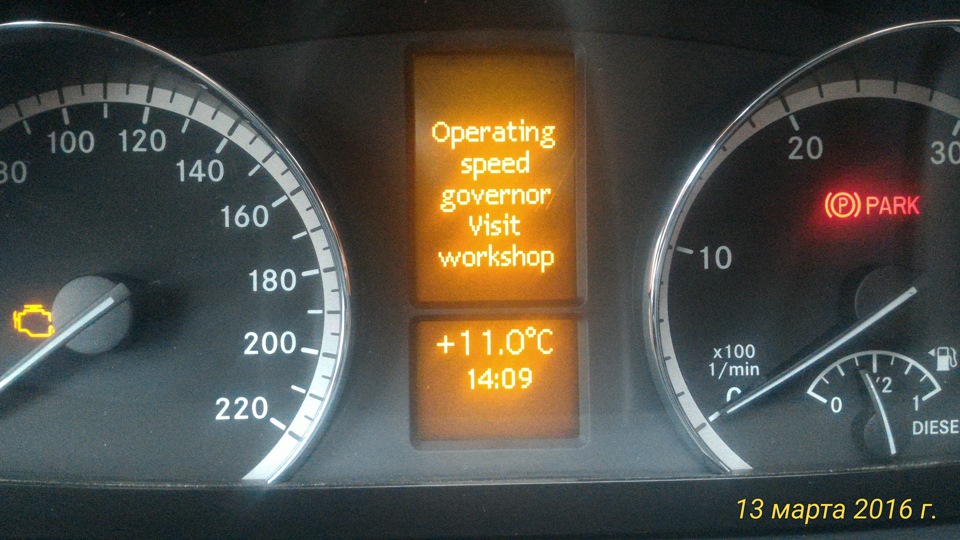

Ось так було з не існуючим модулем і стрілка на місці. Від цієїмашини.
Далі потрібно підготуватись і пересвітити щиток приладів, червоністрілки білі цифри :)
Коментарі18
У мене теж був зайвий, я його не підключав
Схема
Приборки
Зіткнувся з проблемою. При заміні щитка приладів з 2006 на 2010 рестайл виявив що у мене на один провід більше а в схемі що ходить інтернетом на один провід менше як бути?
Де?
Клас!
Ну звичайно, витрата та кількість палива в баку і ще купу всього!
Дорого вийшло з нинішнього курсу? Реально виглядає сучасно приладова панель, а головне ОЖ показує…
250 - щиток, шлейф, подушка і шмат проводки до замку (зазвичай її ніхто не дає)
Досить прийнятна ціна, а давно брали?
Минулого літа.
А що це за шматок проводки? Куди його підключати?
Підкажіть будь ласка, на 2004року віано продавець рестайлінг щитка сказав, що не можна поставити такий, тільки з 2007 року. Чи це правда? І по рестайлінг року щитків мають значення?
З машини якого року знято щиток?
2013, який рік підійде у моєму випадку?
Цей рік підходить. Панель російська і білим підсвічуванням? Але буде постійно світиться напис Brake, можна його заклеїти чорною ізолентою. На роботу машини це не впливає. Це через несумісність з протоколом ABS. Рідкість коли на машині до 2007 стоїть ...
Температуру ОЖ хоч показує тепер?
Стрілку вказівки палива на місце))
