Вітаю!

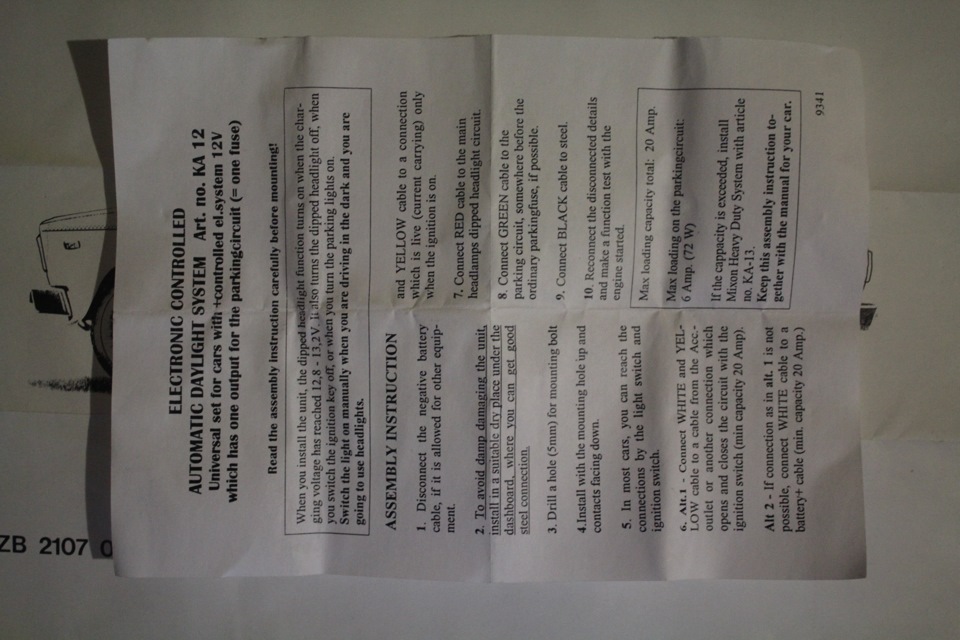

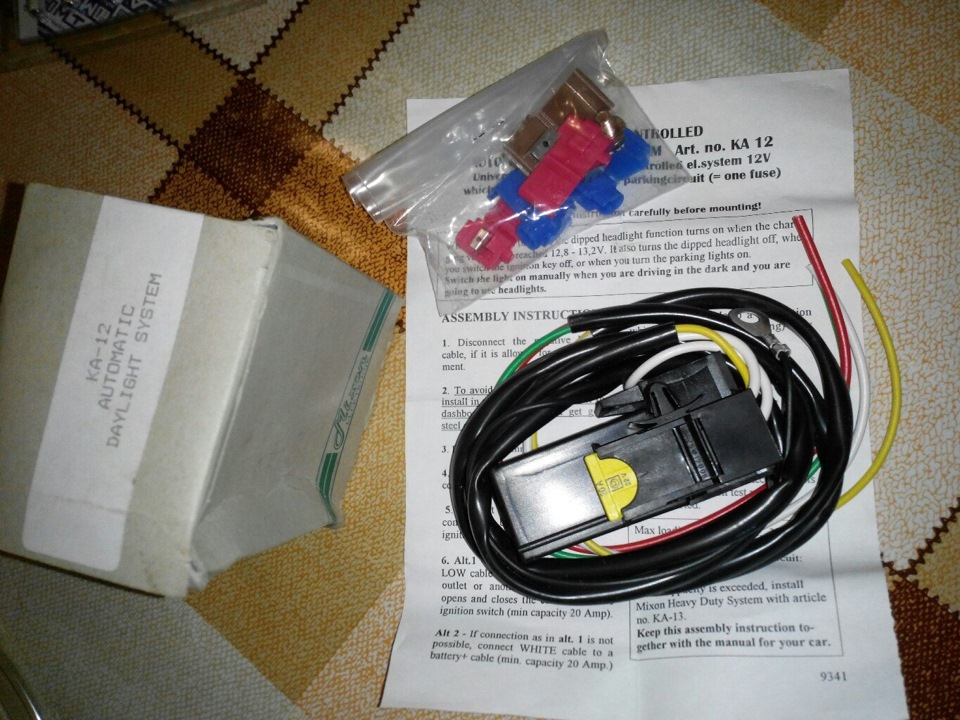

Придбав собі реле автоматичного включення ближнього світла фар привключенні двигуна, так як інструкція англійською мовою, зробивфотографію інструкції, розпізнав у програмі, виправив помилки іпереклав на російську мову. > Деякі слова всемогутньомуперекладачеві були не зрозумілі, навіть у словнику шукав і так і незнайшов.
Ось що вийшло:
контролер Універсальний комплект для автомобілів контролюєтьсяel .System 12В, який має один вихід для стоянки (= одинзапобіжник)
Уважно прочитайте інструкції зі збирання перед встановленням!
Коли ви встановите пристрій, ближнє світло фар функція включається, коли зарядне напруга досягла 12, 8 - 13, 2 ст. Це також включаєближнє світло Вимкнути фари, коли ви перемкнете ключ запалення вположення Вимк, або при включенні габаритних вогнів./p>
Інструкція монтажу
1. Від'єднайте масу акумулятора, якщо це дозволено для іншогообладнання.
2. Щоб уникати вологості, що ушкоджує прилад, прилад встановлюють увідповідному сухому місці під панеллю приладів, де ви можетеотримати хороше сталеве з'єднання.
3.Просвердліть отвір (5 мм) для кріпильного болта.
> 4. Встановіть з монтажним отвором вгору та контактами вниз.
5. У більшості автомобілів, ви можете досягти з'єднання від вмикачасвітла та замку запалювання.
6. Крок 1 — Підключіть білий і жовтий кабель до кабелю відакумулятора — розетку або інше з'єднання, яке відкриває та закриваєланцюг із замка запалювання (min ємність 20 ампер).
Крок 2 — Якщо з'єднання як у Крок 1. Неможливе, підключіть білийпровід до батареї + кабель (мін. Потужність 20 Ампер.) та жовтийкабель для підключення, яка в прямому ефірі (струмова) тільки тоді, коли запалення включене.
7. Підключіть червоний кабель до основного ланцюга фар ближньогосвітла.
8. Підключіть зелений провід до ланцюга паркування, десь дочергової стоянки запобіжник, якщо це можливо.
9. Підключіть чорний кабель до кузова (маса).
10. Підключіть відключені деталі та зробити функціональний тест іззаведеним двигуном.
Макс загальна вантажопідйомність:20 Amp.
Макс навантаження на parkingcircuit:
6 Amp. (72 Вт)
Якщо cappacity перевищення встановити Міксон надпотужний системи зістаттею
ні. KA-13.
Тримайте цю інструкцію зі збирання разом з керівництвом для Вашогоавтомобіля.
