Доброго дня!
Як багатьом відомо в автомобілях сімейства ВАЗ класика доситьтьмяні приладові панелі, а виною тому заводські залізні шкали якіне пропускають світло.
Для вирішення цієї проблеми я вирішив модернізувати приладовупанель ВАЗ 2107
Мета:
1)Зробити діодне підсвічування
/>
2) Зробити пластикові шкали які просвічуються.
3)Поставити диммер для регулювання яскравості
4)Поставити стрілки з підсвічуванням
5)Прибрати засвіти
6)Прибрати плату тахометра за корпус
Як все було зроблено:

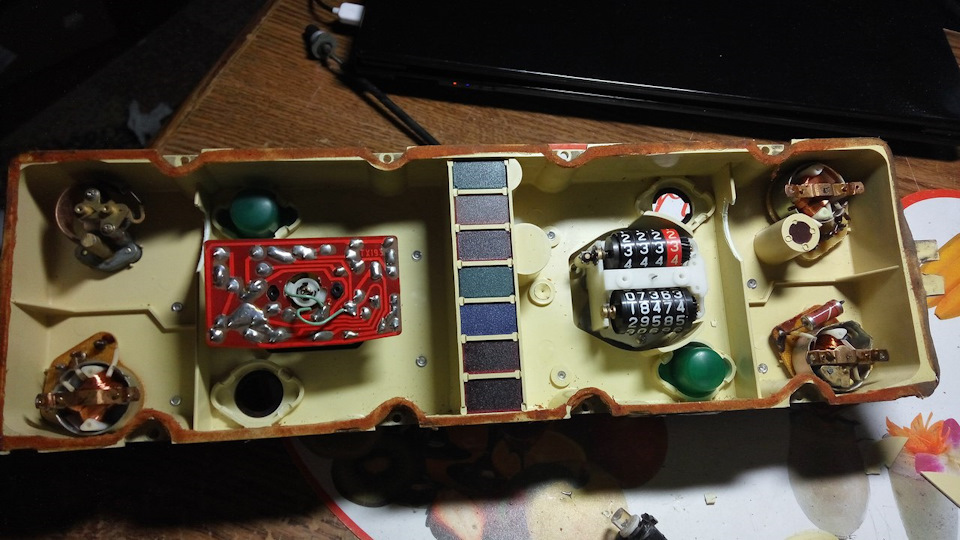

Для початку була прибрана плата тахометра на задню стінкуприладової панелі і надійно зафіксована.

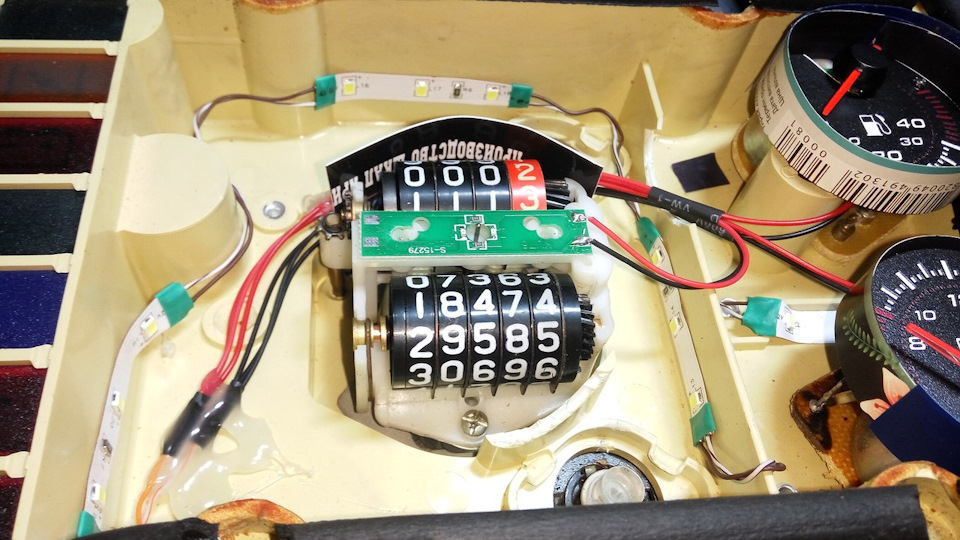

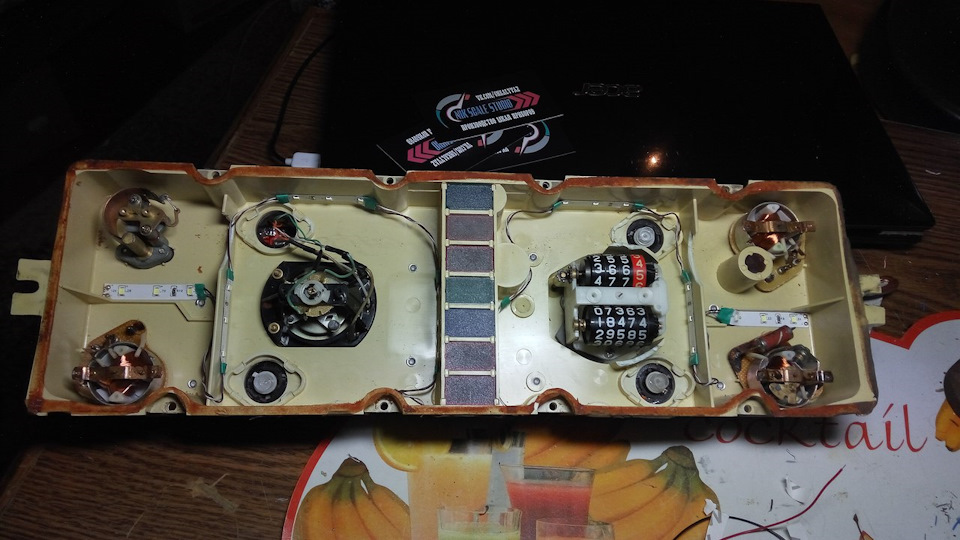

Далі зроблено діодне підсвічування зі світлодіодних стрічок.Буловикористано 8 шматочків по 3 діода.

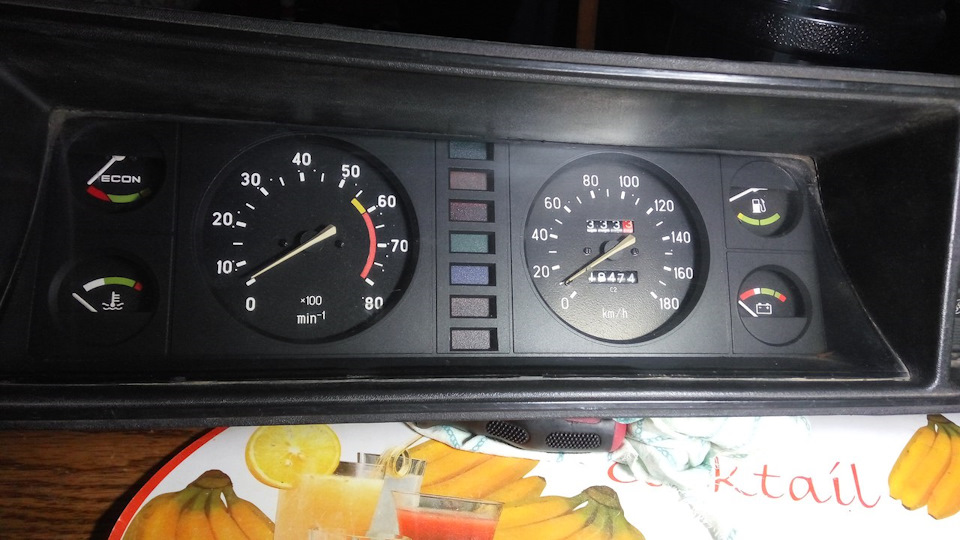

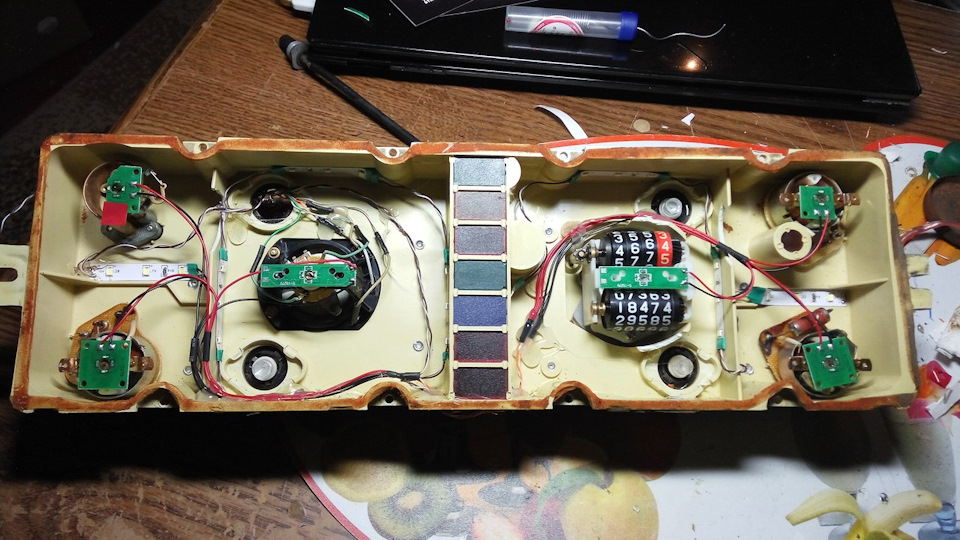

Придбав стрілки з платами підсвічування які підійшли як рідні, єдине що зробив, це підклав по 1 жилці мідного дроту під штокдеяких стрілок щоб не розбовталися. Потім зробив шкали на просвіт, які так само добре підійшли. ", Надалі планую зробити ці кільця зпластику. Останньою справою придбав диммер на 12В який дозволяєрегулювати яскравість діодних стрічок. Підсвічування стрілокприпаяло прямісінько на плату, а підсвічування шкал зробив черездиммер, яскравість регулюється зі стрибками 20%. Надалі панель будеперероблена серйозніше, а саме буде зроблено:плати підсвічуванняшкал, двоканальне розпалювання стрілок і шкал з регулюваннямяскравості, пластикові кільця від засвіту. Не забувайте натискатина кнопки, якщо сподобалося! )






Коментарі20
Молодець у тебе по фото дивлюся все акуратно зроблено прямо чітко, а то бачив як то відео однієї людини там страх божий він по одному діоду обліплював бідну приладку термоклеєм там взагалі жерсть, а у тебе чітко і в цьому роль велика компактних плат ...
Добре вийшло і колір підібраний якраз у тему
Спасибі
відмінно вийшло, не замислювався про встановлення приладки 2110?
ця інформативніша) спасибі
шкали приладів із якої моделі?
2107
з нової моделі чи що? у мене не такі(((((
є сторінка вк?они під замовлення робляться
так є. ща скину
vk.com/id104158283
А мені шкали скинеш? [email protected] і, по можливості, посилання на стрілки, щось не можу знайти
не скину, можу виготовити та продати готовий виріб
Я зрозумів. Дякую, впораюся своїми силами, благо-досвід є(він у БЖ), просто є бажання освіжити, а в магазинах поки не знаходжу того, що подобається.
Скільки за ціною шкали?
600р
Це тільки наклейки чи цілком шкала?
це готові пластикові шкали
Як замовити? А стрілки?
напишіть у лс
