На фото схеми які я використав на своїй Волзі. Може комузнадобиться. Плюс схема електропроводки газ 31029 з мотором змз402з гарною роздільною здатністю

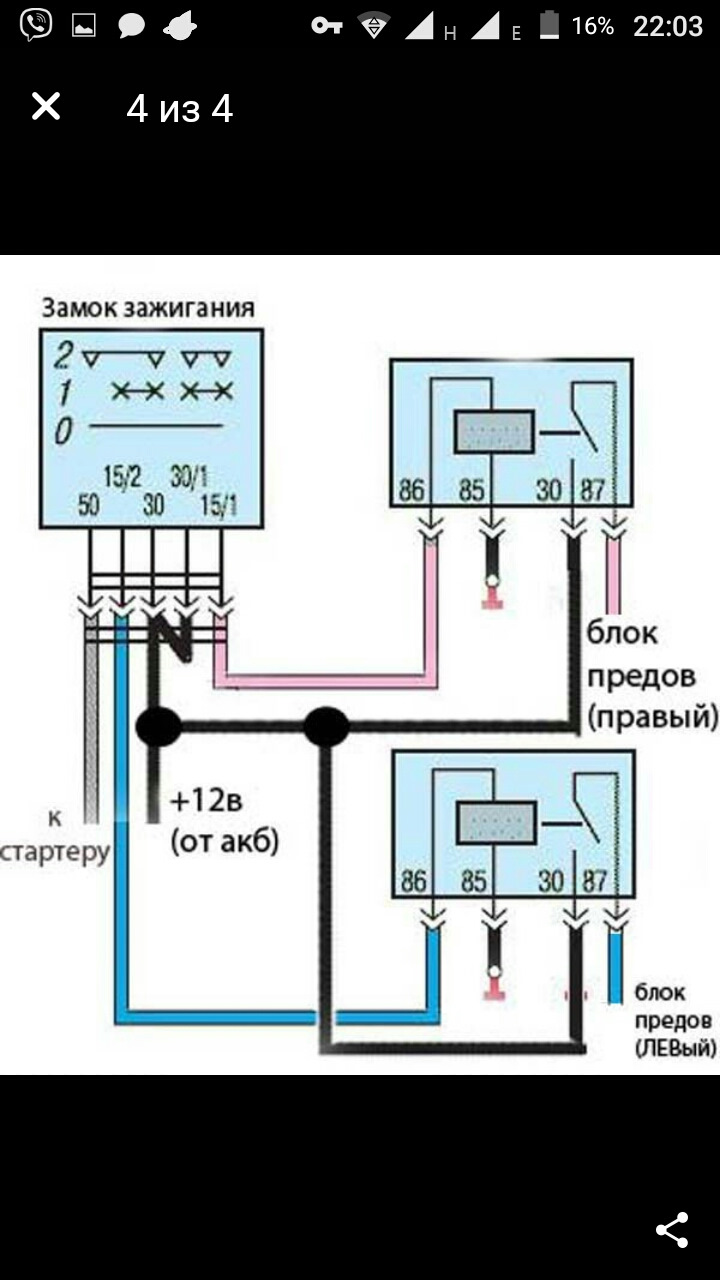

Розвантаження замку запалювання

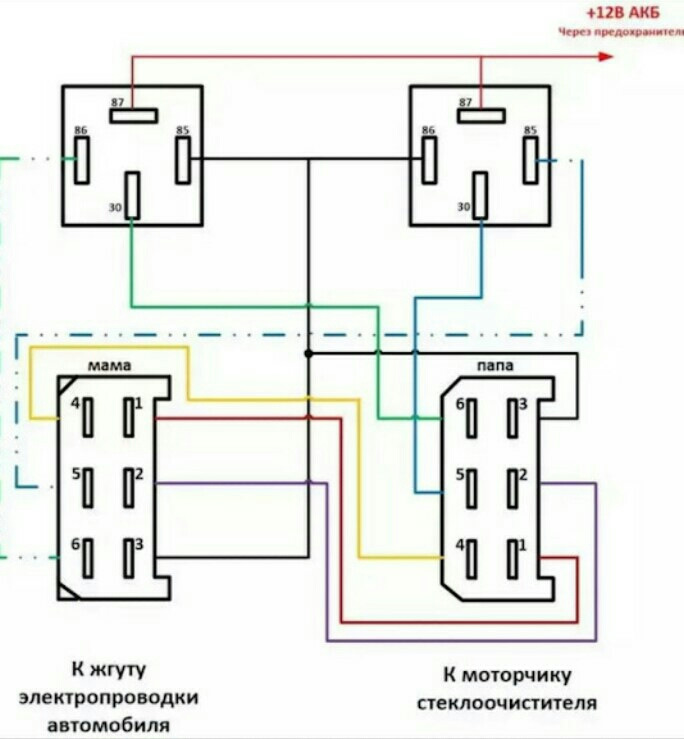

Розвантаження двірників, схема робоча.

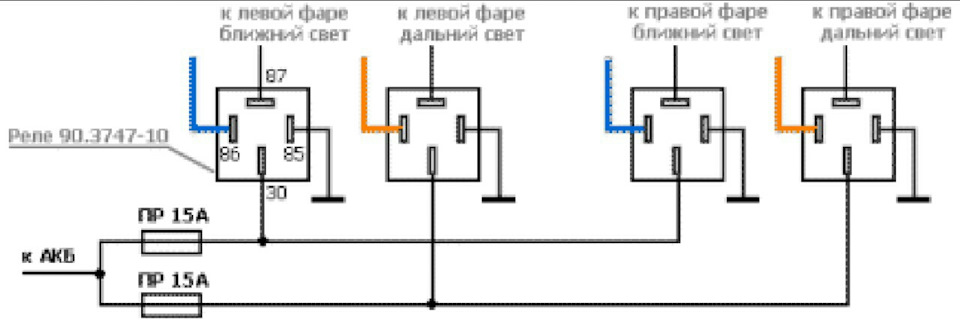

Розвантаження цпс
Розвантаження цпс

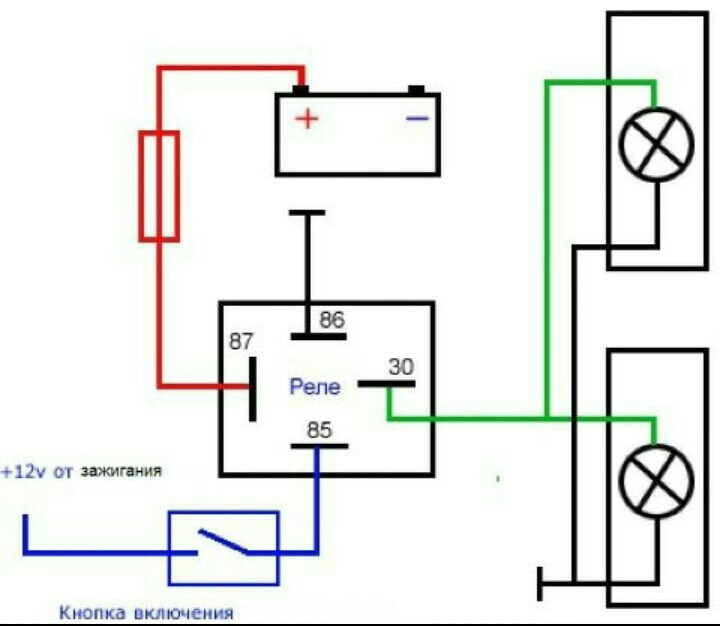

Підключення птф
Розвантаження замку запалювання

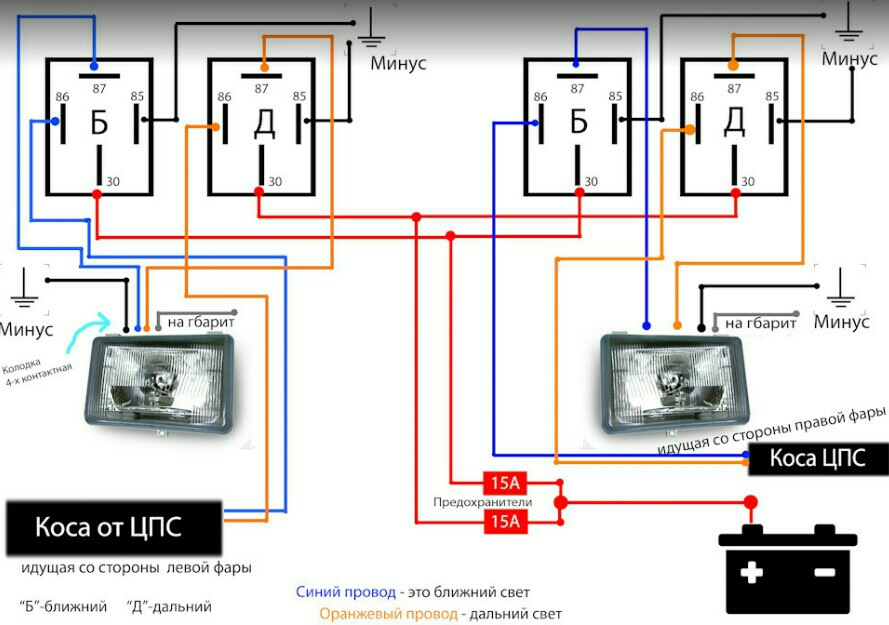

Схема підключення фар і птф через реле, розвантаження цпс.
.
Коментарі4
Хочу запитати. чи можна паралельно від + акб вивести провід на кілька споживачів. Тобі в мене в даний момент стоїть розвантаження ЦПС через 4 контактне реле із запобіжником на 15А. Якщо підключити наприклад до цього дроту (до запобіжника) ще в навант...
Цікаві аргументи розвантаження замку запалювання на даному автомобілі. З нього 1 провід йде у бік запобіжників лівого та правого блоків (релішки/аварійка/комбінація приладів)
На схемі з вентилятором, кнопка примусового включення замикає силовий плюс, що вкрай не бажано, тягнути силовий плюс в салон. Куди розумніше завести масовий провід управління реле, грубо кажучи паралельно датчику.
Ел.схема хороша.жаль для переходу такий нет, в кольорі
