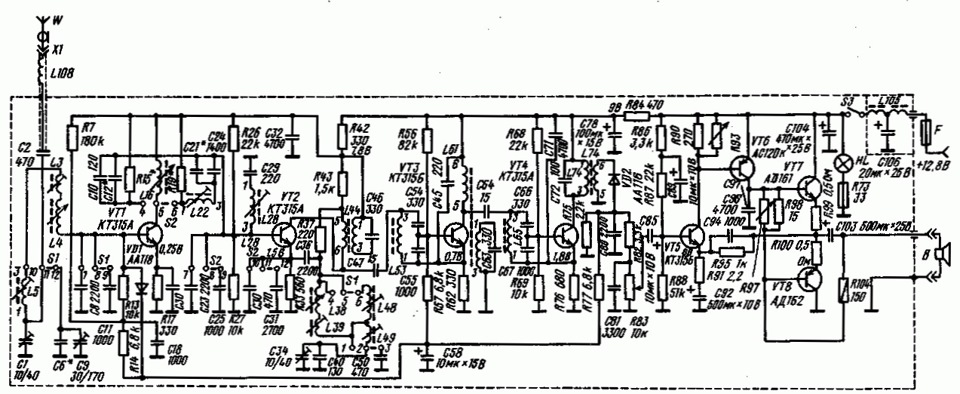

споживана від автомобіля потужність - 4 Вт; реальна чутливість - неменше 20 мВ; смуга посилюваних частот 100 - 10000 Гц; напругаживлення радіоприймача - 13, 2 В. Принципова схема (перемикачдіапазонів S1 в положенні СВ). Вхідний сигнал з антени черездросель L108 і конденсатор С2 надходить на вхідний П-подібнийконтур L3 - L5 С1 С6 С8 С9 С11 (в діапазоні ДВ котушка L5 іконденсатори С6, С9 і СП відключаються). Підсилювач сигналів РЧвиконаний на транзистор VT1 за схемою розонансногопідсилювача.Навантаженням УРЧ служить резонансний контур L16, С10, С12, L22, С21, С24. Перемикання елементів контуру при перемиканнідіапазонів здійснюється перемикачем S2. Перетворювач частотизібраний на транзисторі VT2 за схемою із суміщеним гетеродином.Гетеродин є автогенератором, виконаним за ємнісною триточковоюсхемою. Перемикання котушок гетеродинного контуру при перемиканнідіапазонів здійснюється секціями перемикача S1. Для захисту відперешкод із частотою, що дорівнює проміжній, на вході перетворювачачастоти включений загороджувальний контур L28 С29. Навантаженнямперетворювача частоти служить контур L53 С54 С55, з ємнісногодільника якого напруга сигналу ПЧ надходить на вхід УПЧ. Підсилювачсигналів ПЧ двокаскадний. Він зібраний на транзисторах VT3 та VT4.Навантаженням вихідного каскаду УПЧ є резонансний контур L74 С72.Детектування сигналів ПЧ здійснюється за допомогою амплітудногодетектора на діоді VD2. Його навантаженням служить фільтр С80 R82С81 R83. Діод VD2 є також детектором схеми АРУ. Постійна складоваструму ЗЧ через ланцюг R75, R77, С58 подається на бази транзисторівVT1 (уРЧ) та VT3 (першого каскаду УПЧ). З регулятора гучності R83напруга сигналу ЗЧ надходить на вхід УЗЧ. Підсилювач сигналів ЗЧтрикаскадний, виконаний на транзисторах VT5 - VT8. Вихідний каскадУЗЧ зібраний на транзисторах VT7 та VT8 за двотактноюбезтрансформаторною схемою. Навантаженням УЗЧ служить звуковакотушка динамічної головки (опір постійному струму 4 Ом). В УЗЧзастосовані негативні зворотні зв'язки з напругою (R104, R95, С94).Температурна стабілізація режимів роботи транзисторів VT6 -VT8 здійснюється терморезистором R93 (мМТ-13 опором 250 Ом) і R97 (мМТ-13 опором 30 Ом), а також включенням в емітерні ланцюгивихідних транзисторів резисторів R09-H. br>
Для захисту радіоприймача по ланцюгу живлення від перешкод, щовиникають від електрообладнання автомобіля при роботі двигуна, врадіоприймач включений фільтр L105 С106. Захист радіоприймача відперевантаження ланцюга живлення здійснюється запобіжником F1, розрахованим на струм 1 А. Індикація включення здійснюється задопомогою лампи HL (споживана потужність 1, 2 Вт).
радіоприймачі застосовані такі деталі:резистор R15 опором 2, 2 - 4, 7кОм, R19 - 4, 7 - 10 кОм, конденсатори С12 ємністю 0 - 47 пФ, С21 -150 - 47 пФ, С6 - 1300 - 1 перемикачі S1 та S2 типу П2К; транзисторVT1 може бути типу 2SC460 (в) або BF184.
Режими роботи транзисторів по постійному струму зазначені напринциповій схемі. p>

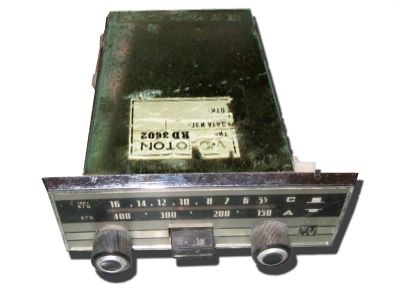

При використанні у вихідних каскадах УЗЧ транзисторів ГТ402 - ГТ404вихідна номінальна потужність складе 1 - 1, 2 Вт. Усі вузли, блокита деталі радіоприймача розміщені в металевому корпусі. На переднійпанелі корпусу знаходиться верньерно-шкальный пристрій зі шкалоюналаштування, ручки регулятора гучності (R83), блок перемикачадіапазонів (SI, S2), кнопка включення та вимкнення радіоприймача(S3), ручка налаштування блоку котушок змінних індуктивностей (L3, L4, L4, L38, L39). Перемикачі S1 та S2 виконані на одній колодці, яка змонтована на платі радіоприймача. Котушки зміннихіндуктивностей L3, L4, L16, L38 та L39 змонтовані у виглядіокремого блоку. Вони перебудовуються за допомогою латуннихсердечників. Деталі радіоприймача, за винятком L108', R83 та VT6 -VT8, змонтовані на платі друкованого монтажу. Транзистори VT6 - VT8розміщені на окремому радіаторі. Елементи помехоподавляющегофільтра L105 С106 мають окреме екранування. Автомобільнарадіоприймальна та звуковідтворююча апаратура. Видавництво "радіота зв'язок", 1987
Спосіб підключити AUX
Не забуваємо приймач моно

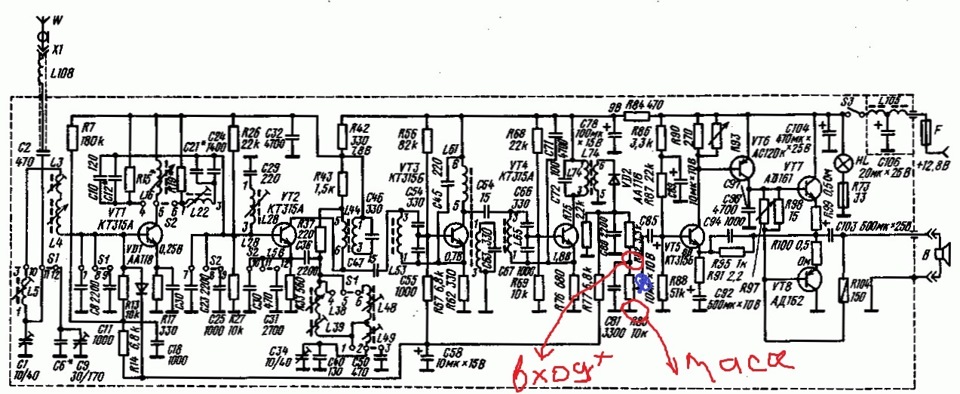

якщо регулювання гучності з приймача не потрібне, то кращеприпаюватися до синього кружка після регулятора гучності
