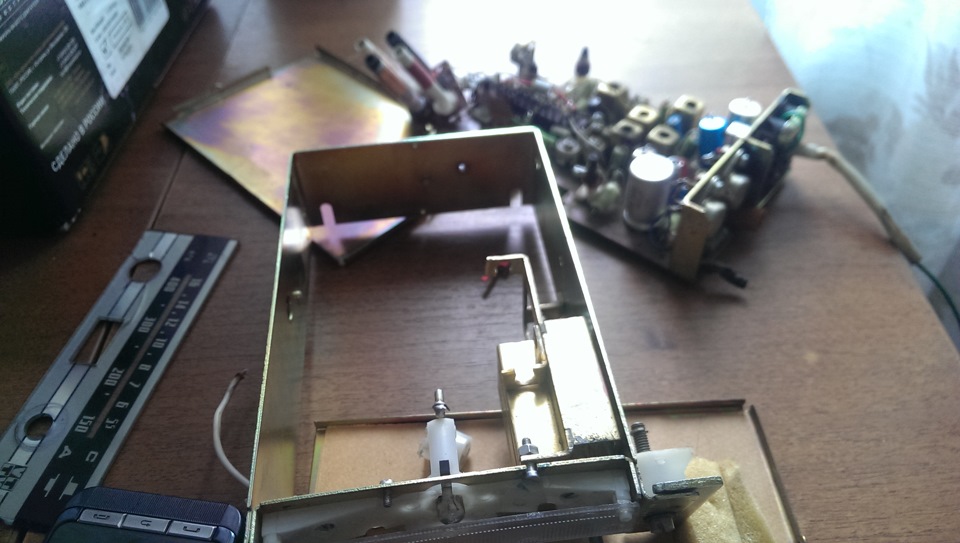

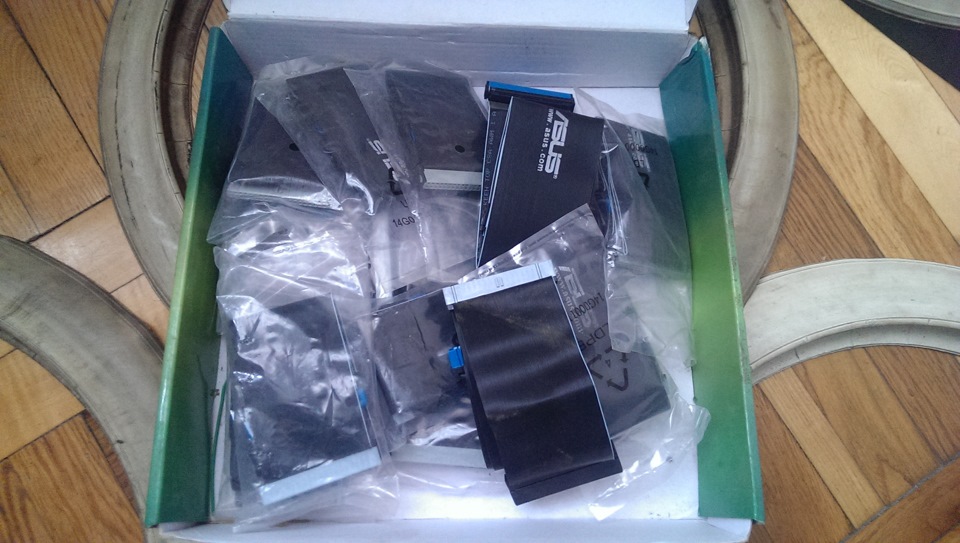

Всім привіт, у мене стояла борода з ВАЗ 2105 з китайськоюмагнітолою, грає, звук начебто норм, читає карти пам'яті і флешки, взагалі до неї претензій немає, АЛЕ воно дуже псувала вигляд салону)) Було вирішено схрестити своє штатне радіо з майфуном, варіантівбуло багато, вибрав не з простих, АЛЕ і не дуже вдалий, але всепрацює, і це найголовніше, треба ще дещо доробити, але це вженаступного разу, заодно вже все й перероблю! У гаражі знайшов цілийящик шлейфів від комп'ютера, на них і було все побудовано. Потім явипатрав свій відеотон і почав думати і мудрувати як зробити)

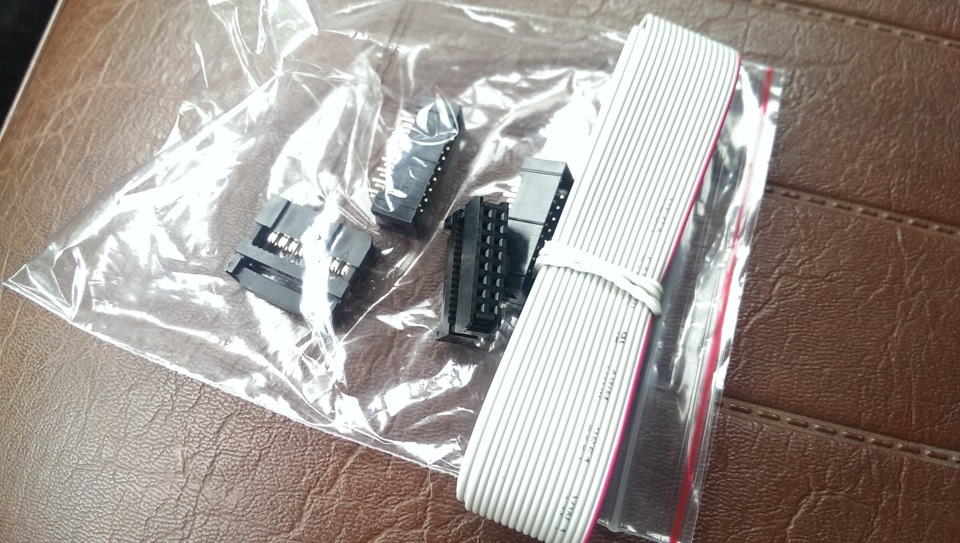

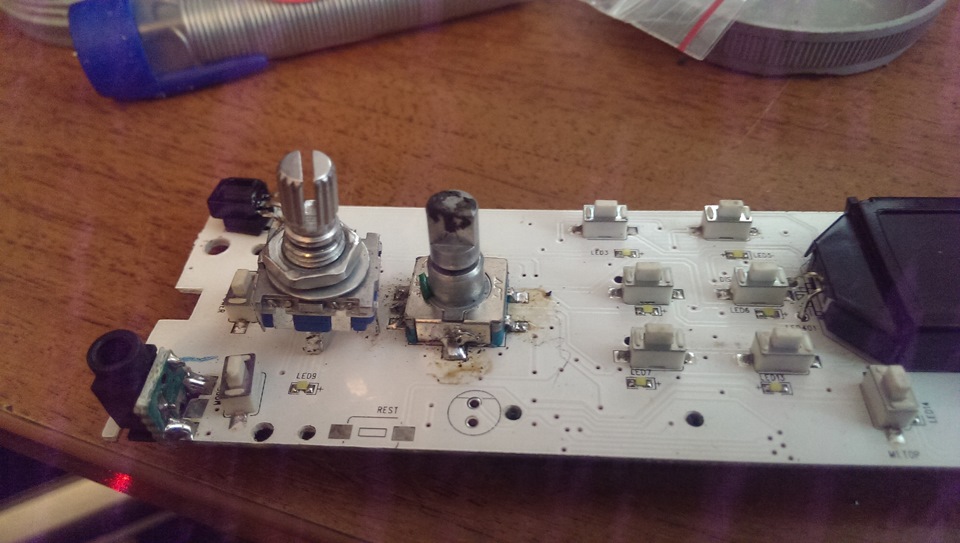

Після чого я розібрав панельку своєї магнітоли Досвідченим шляхомбув підібраний енкодер, простою мовою регулятор звуку., а знайшовна 360 градусів 32 імпульси, це впливає тільки на швидкість змінигучності! Також було куплено 1 м шлейфу на 16 пін і роз'єми донього.

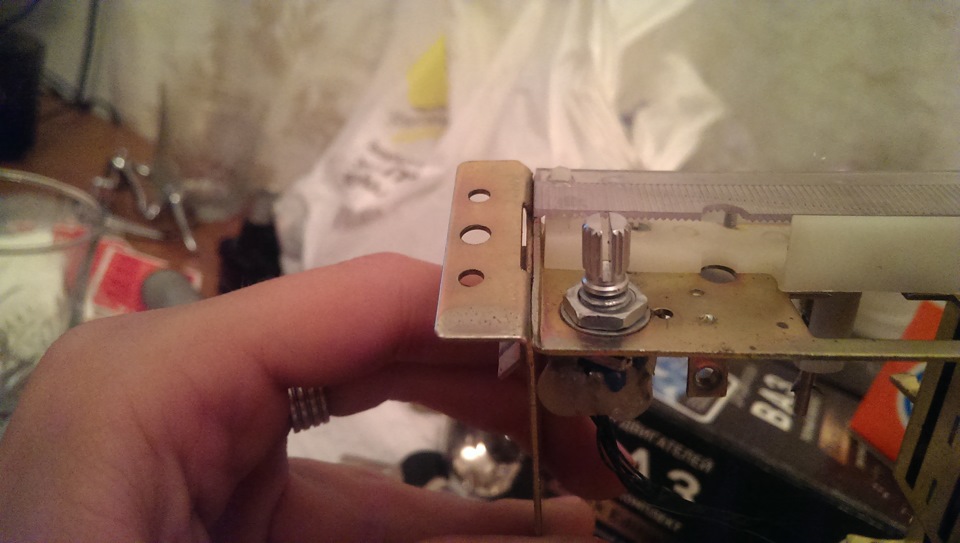

Енкодер став на сої місце як влитою, навіть не довелося нічогокаламутити) А з перемикачами довелося помудрити, але все донеподобства просто! Були спаяні 4 тактові кнопки у вигляді плюсиканавколо регулятора, і він працював у вигляді 4-х позиційногоджойстика, вліво і вправо перемкнуто радіостанцій, вгору вкл/викл, а вниз ще не придумав))
Ззаду я присобачив роз'єм до якого приєднується шлейф дляуправління магнітолою. На енкодер, т.К. Він товщі рідного змінногорезистора. У панельки магнітоли відповідна частина шлейфу!
Також спаяв косу для швидкого підключення магнітоли, в бардачкувідповідна частина роз'єму з усіма колонками і живленнями))
В кінці приклеїв покажчик частоти)
А ось так воно все з'єднується
Є ще багато задумів, які я обов'язково втілю, просто треба трохипідбирати елементів і все це продумати. Робилося на швидку руку, тож суворо не судіть))
п.С. Замість кнопки перемикання між типами частот стоятиме USBрозошиєм під флешку, природно замаскований під кнопку))
