Опишу сьогодні як прийшла ідея підсвічування замку запалювання іяк я її реалізував.
Всі ми стикалися в класиці з проблемою зачинив двері і намагаєшсявставити ключ у замок запалювання а він ніяк не потрапляє, тодівідкриваємо двері загоряється салонне світло, ми вставляємо ключзакриваємо двері і їдемо і їдемо.Найбільше мене дратувало закриття- відкриття дверей, було прийнято рішення якось підсвітити замок.Як це зробити підказав діод який стояв у зарядці, коли купувавзапчастини на неї звичайних світлодіодів не було тому взяв понадяскраве свічення - вони в певній зоні на відстані світять пучком.зелені і для очей приємніше.
І так для інсталяції даного девайсу нам потрібно придбати в радіомагазині:
1. Світлодіод понад яскраве свічення обраного кольору,
2. Опір 1 кОм 0.25 Вт
3. Провід м'який 2 метри подвійний.
4. Термоусадку діаметром трохи більше діаметра опору.
Трохи теорії:
1. Напруга в бортовій мережі авто. Зазвичай це 12-13 В призаглушеному двигуні і 13-14, 5 В при заведеному.
2. Напруга живлення типового світлодіода – 3, 5 ст. Залежно відкольору це може бути:для жовтих та червоних світлодіодів – 2 – 2, 5ст.; для синіх, зелених, білих - 3-3, 8 ст. Типовий струммалопотужного світлодіода – 20 мА, потужного – 350 мА.
3. Світлодіод, як і акумулятор, має плюс і мінус. Мінус називаєтьсякатодом, плюс - анодом, на схемах вони зображуються так:"+"------|> |------ " -" (схематично не захотіло вставляти картинку)Якщо переплутати ніжки світлодіода він не світитиме. Зазвичай "+"ніжка анод довша.
Приступаємо до збірки припаюємо до однієї ніжки діода проводок іізолюємо термоусадкою до іншої опір, а до нього другий проводокнадягаємо термоусадку все основна частина роботи зроблено .

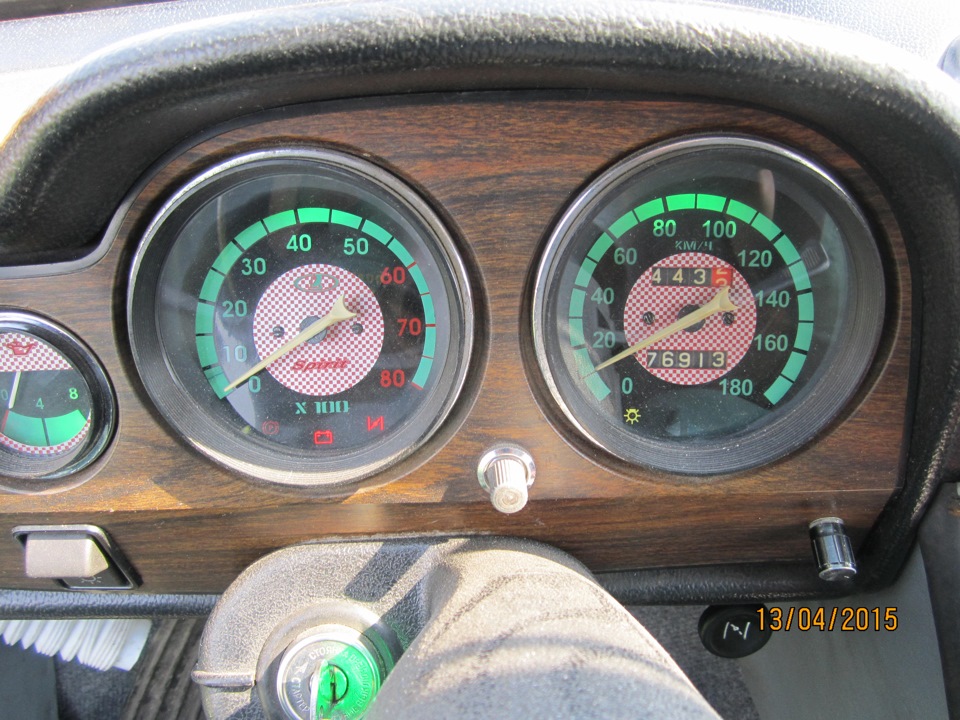

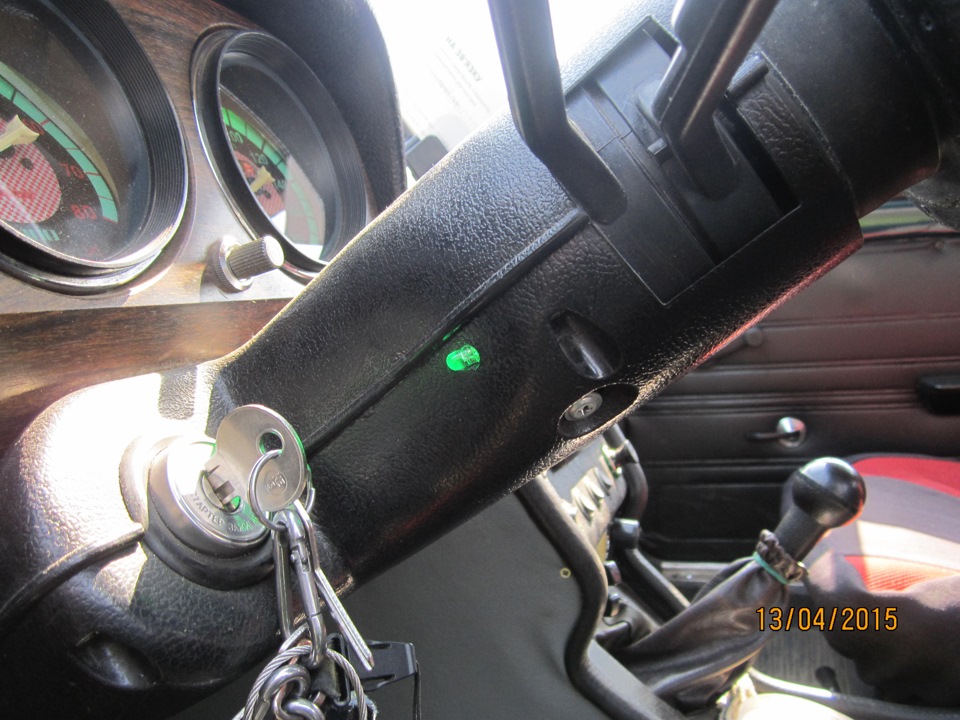

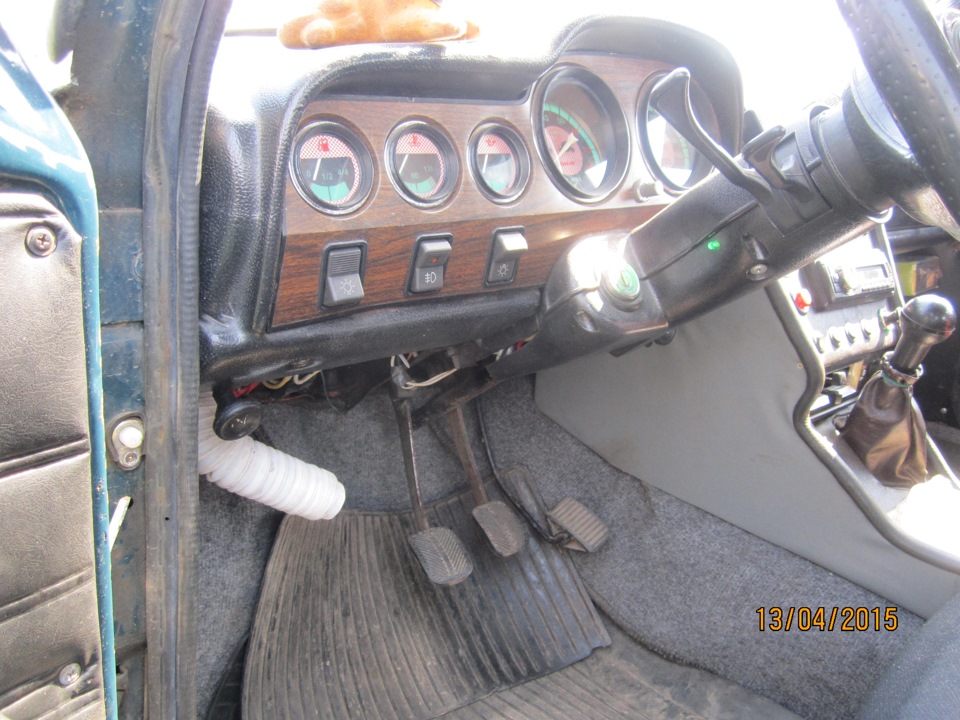

Залишилося вибрати місце встановлення. Підключаємо діод до живленнята методом проб налаштовуємо щоб світлова пляма була розміром іззамок. На кожусі керма свердлимо отвір діаметром з діод і вклеюємойого туди. Проводи у мене підключені до плюсу на пряму іззапобіжників а мінус до дроту який іде на кінцевик дверей. Зараззамок спрацьовує від будь-яких дверей надалі хочу встановитидодатковий хвостовик у двері водія, так що б підсвічування замкуспрацьовувала тільки від водійських дверей.

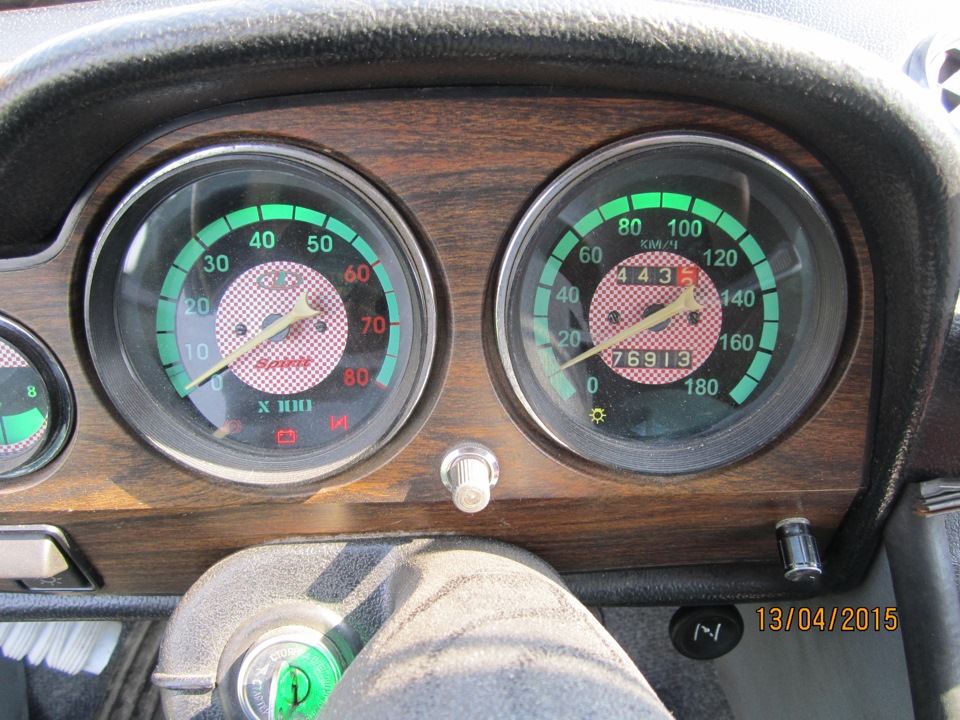

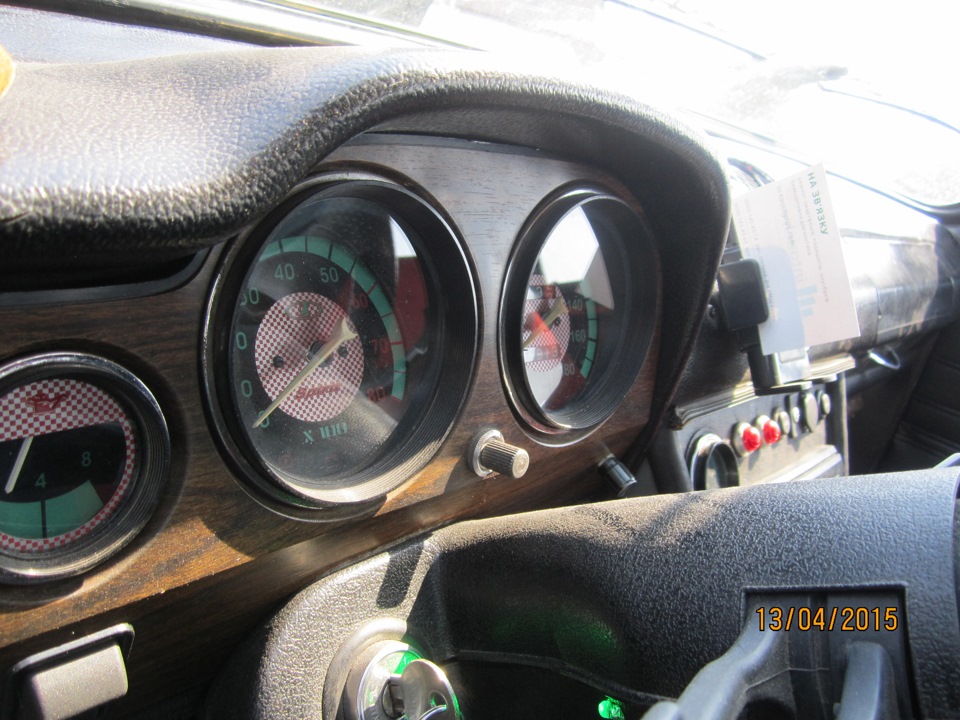

Бо у мене в плафонах підсвічування салону стоять теж світлодіоди, то з'являється статичний ефект і діод підсвічування замку навітьпри закритих дверях світить ледве ледь, чого цілком достатньо, щоббуло видно куди вставити ключ.
