Встановлення камери заднього виду з блоком траєкторії Discover Media PQ46

камера від сс 2015 року
Після встановлення Discover Media виникла необхідність заміни блокутраєкторії камери заднього виду на новий блок 7N0907441B, якийставився з 2015 року на Шаран, Тигуан, СС. Новий блок був знайденийу Польщі на Алегро.
Також для того, щоб уникнути проблем з калібруванням камеризаднього виду, була куплена камера під цей блок теж 2015 року, напочатку я купив камеру від Шарана 2015 року 7N0827566A в якійвиколупав вічко і встановив у старий знак.

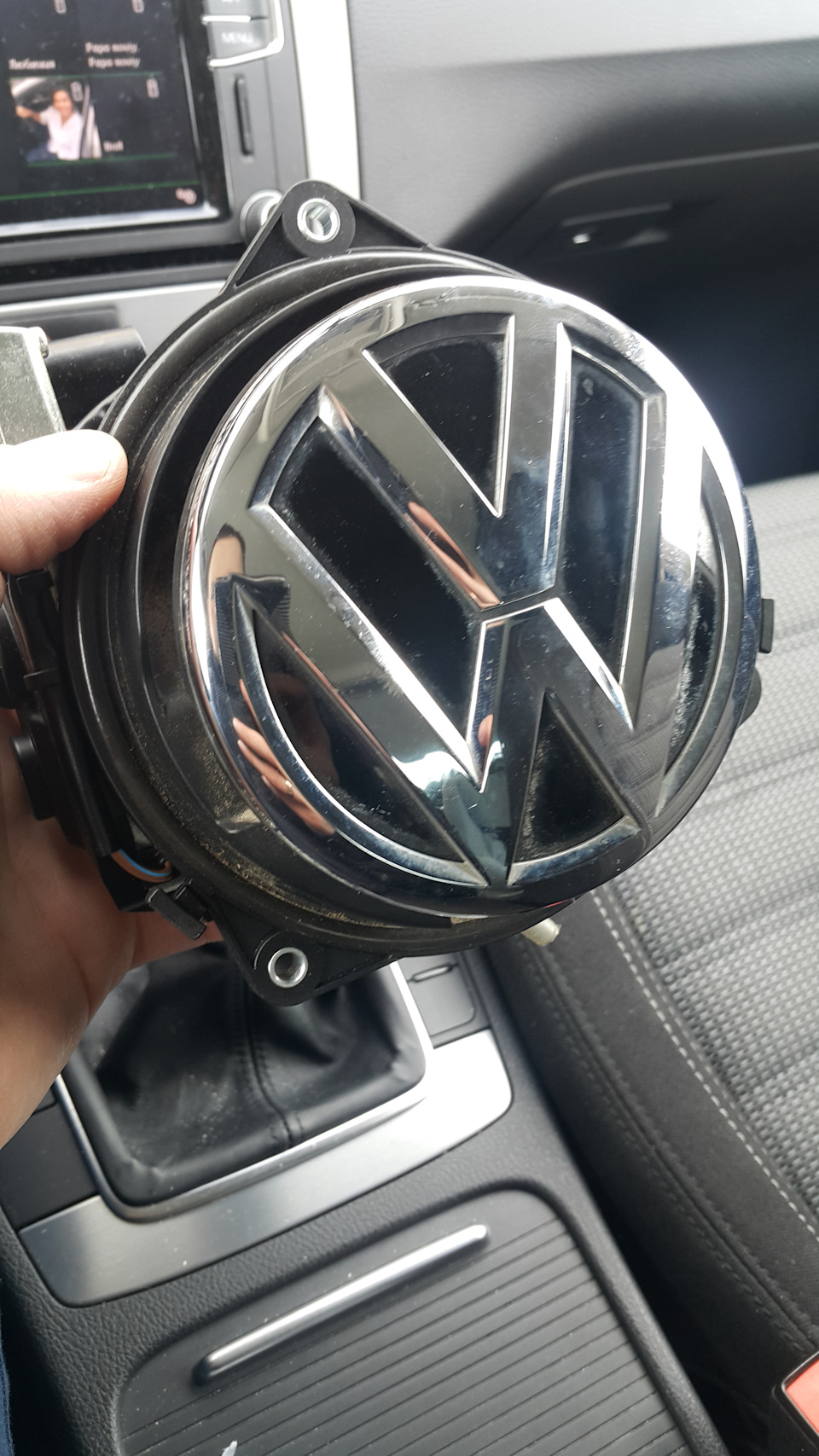

Трохи пізніше мені підвернулася камера в зборі зі значком від СС2016 року 3C8827469D, була успішно інтегрована))

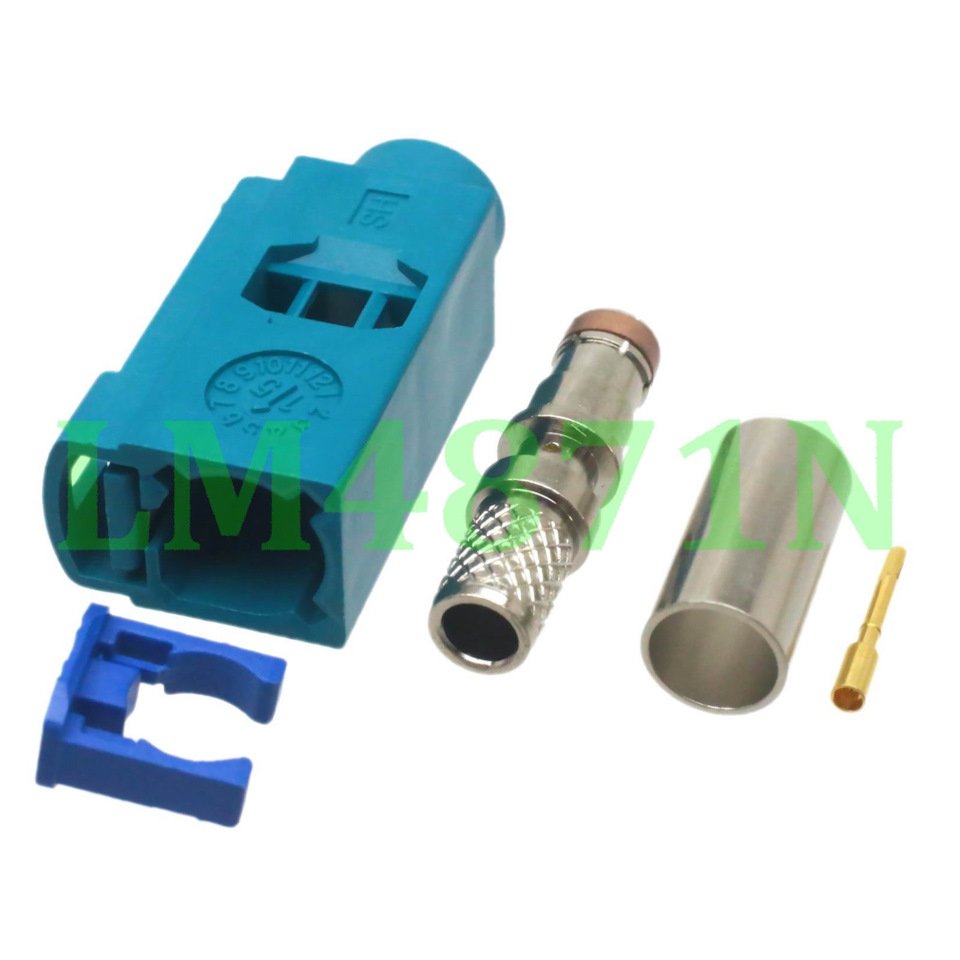

Проведення було виготовлено самостійно Ярославом (yarik99), старийблок камери передавав відео сигнал на головний пристрій по RGBтрьома звичайними проводами, в новому ж блоці відеосигнал йде покоаксіальному кабелю з факрою на одному кінці, з іншого боку 2 піна(N90764701), кабель був взято RG58, роз'єм Fakra G замовлений зпіднебесної, 16 контактний роз'єм був узятий з розбирання відгейтвею, піни куплені нові N90764701.

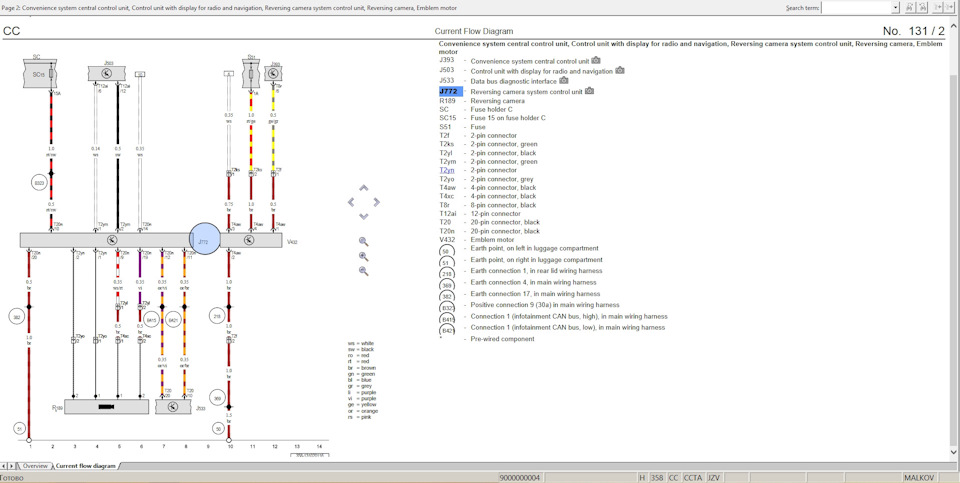

схему взято з Ельзи СС 2015 року.

Блок траєкторії був абсолютно новий, необхідно було залитипараметрію під СС через VCP у цьому допоміг Валера (46otdmil). Задопомогу в реалізації величезне спасибі :46otdmil, yarik99, AlexWolf67, Andrzej808

Група підтримки:Jan-Darm )))

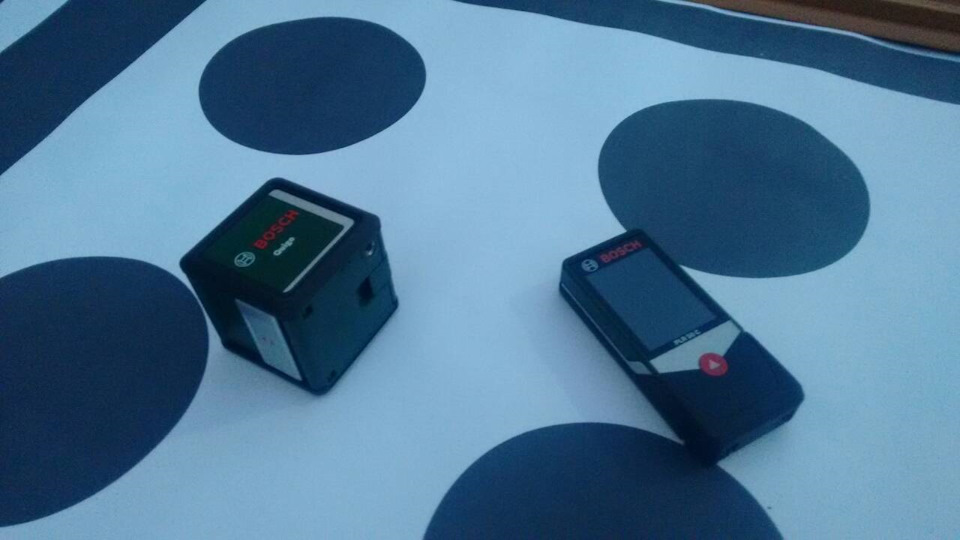

Після установки камеру відкалібрували на стенді за допомогоюлазерного нівеліра і далекоміра (дуже зручні штуки полегшуютьроботу з калібруванням).

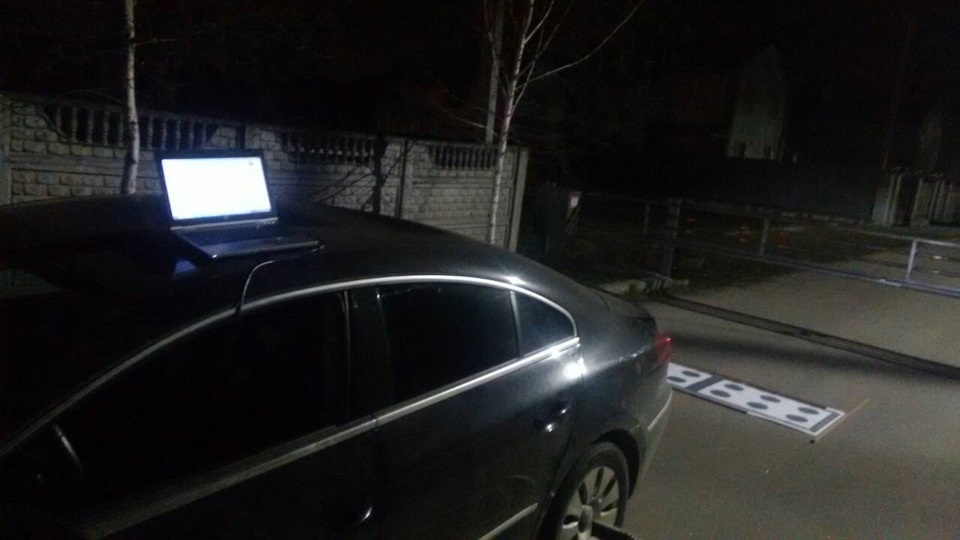

Спроба нічного калібрування…
