Встановлення оригінальних фар з LED ДХО та адаптивним ксеноном, додав подробиці

Ура! Нарешті переміг проводку та кодування фарами з led)))

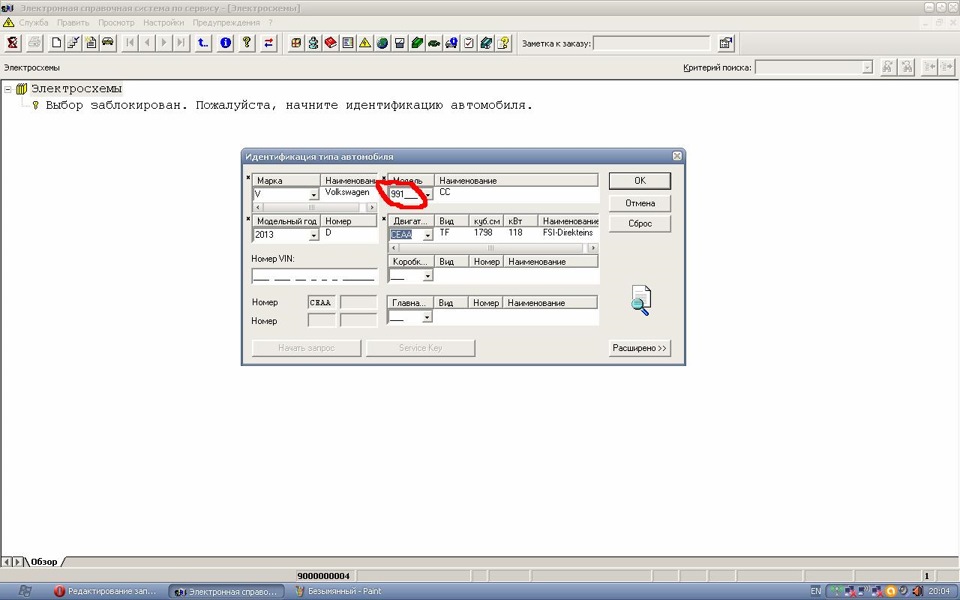

схеми в Ельзі знаходяться в 991 позиції

Ціна питання, як я писав вже раніше, фари (3C8 941 754 Q,
3C8 941 753 Q) з блоками ЛЕД 4G0 907 697 F< /b> менідісталися по блату без платно ... Про це історія замовчує)))
я купив шурупи для кріплення блоків 3C8 941 117 12 штук, на Єбеїкупив блок AFS центральний 5M0 907 357 F та блоки AFS на фарах 1T0941 329 A — нові (за всі 200 баксів).

І так:Зняли мої стокові фари і підкинули нові, — заробив тількиближній, дальній і поворотники. Що дуже ускладнило роботу… У 2012 —2013 роках СС схема з лід ДХО не відповідає дійсності…
Гралися з проводкою без схем дуже довго… Ні до чого не дійшли((( Іось нарешті вчора виявили), завдяки товаришу, який працює наофіціалах, що шукати схему в ельзі необхідно не в позиціях357 та 358 моделей СС, а в позиції 991 СС 2013 - 2014 рокахвипуску! < br/>
Як виявилося новий центральний блок AFS йде безпрограмного забезпечення і прошити його не можуть навітьофіціали, ні онлайн, ні як… Але мені пощастило))) )), хлопці уяких я займався установкою, буквально за день до мене закупиликабелечок, який дозволяє "параметрувати" блок AFS по простомузалити в нього параметрію під СС ... Цей блок прошився відразу, алекодування не приймав не в яку. ( Як виявилося в подальшому, ціблоки приймають кодування тільки після того, як з нього повністюпіде напруга, тобто, коли він повністю засне! На практиці це так, —закрили машину на сигналку і пішли пити каву, за 20 хвилин прийшлиі, — о диво! кодування прийняте! так що рекомендую блоки з літерамиF та Е брати не новими, а з машини…
Фари ожили)))) почали рухатися на всі боки))) з'явився корнер!

>

І так після того, як знайшли правильну схему, були перепиненіроз'єми на фарах, на блоці AFS і на блоці бортової мережі.
Діоди не загорілися… і габарит теж. Про те, що потрібно нібитоміняти блок боротової мережі тому що деякі блоки просто фізично непідтримують ДХО ЛІД, було прийнято рішення підкинути мій блок намашину з такими фарами із заводу, загалом порівняли кодування в18 байті прописав 04 звірив загальне кодування в іншихбайтах з іншим автомобілем і мій блок запалив ДХО на томуавтомобілі! ))) Зрадів, мій блок 3AA 937 087 J підтримує ДХОЛІД))) пересатвили на мою машину і нарешті зайнялися)))))

УРА!
У результаті провели адаптацію та калібрування фар. І тепер ящасливий володар фар про які я мріяв)))
за роботу заплатив 130$.

> У результаті блоки мені дісталися за 200 $ робота 130 $

Фото Фар на машині викладу пізніше!
Питайте кому, що цікаво!

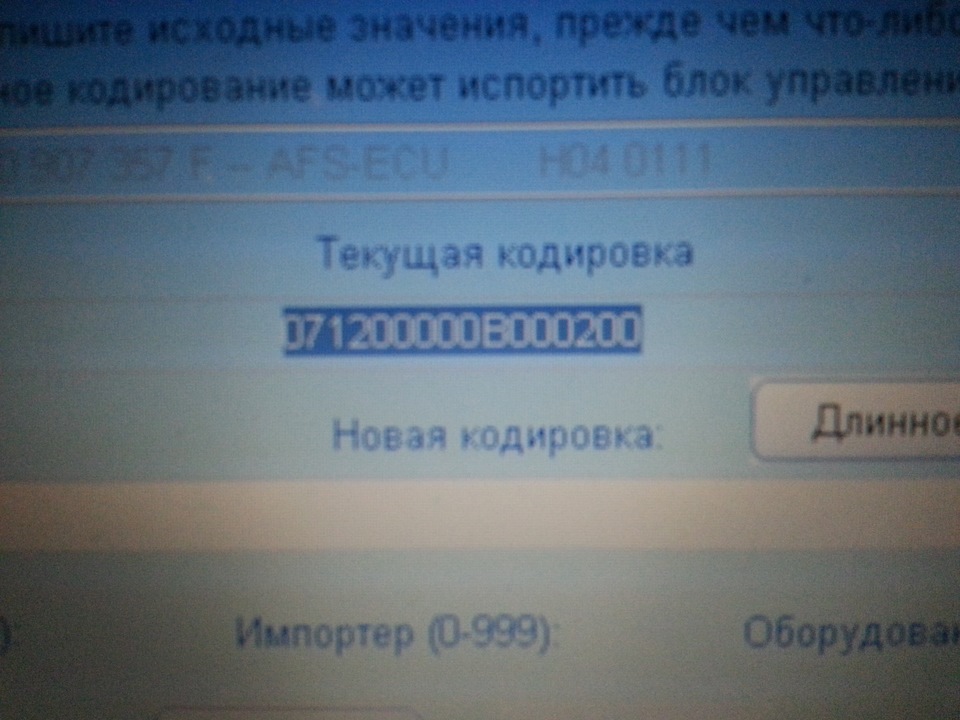

кодування блоку AFS

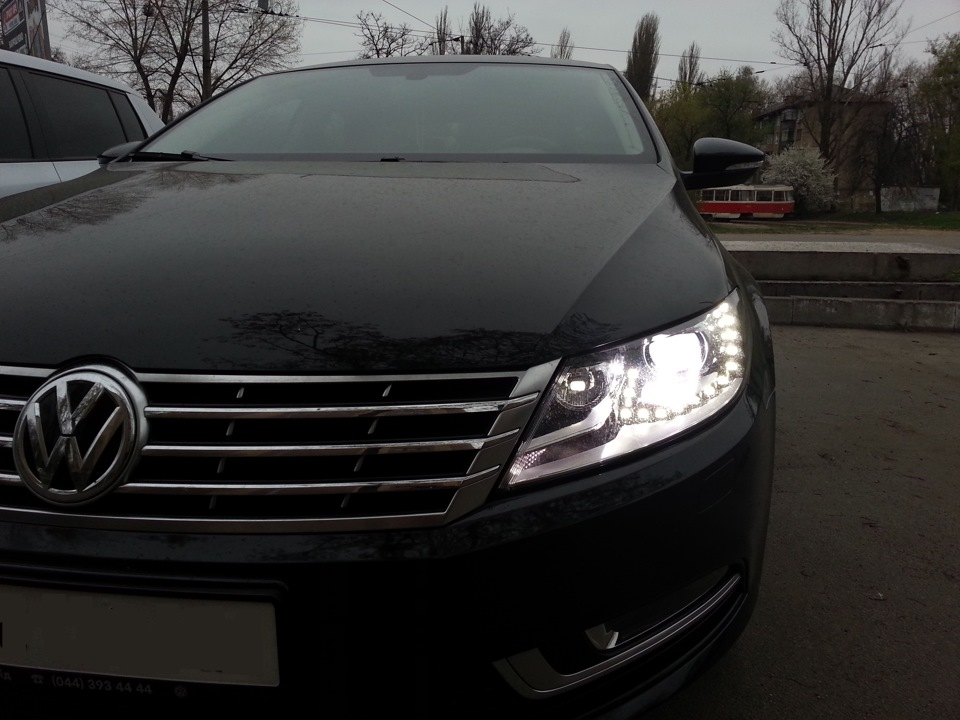

ближне світло

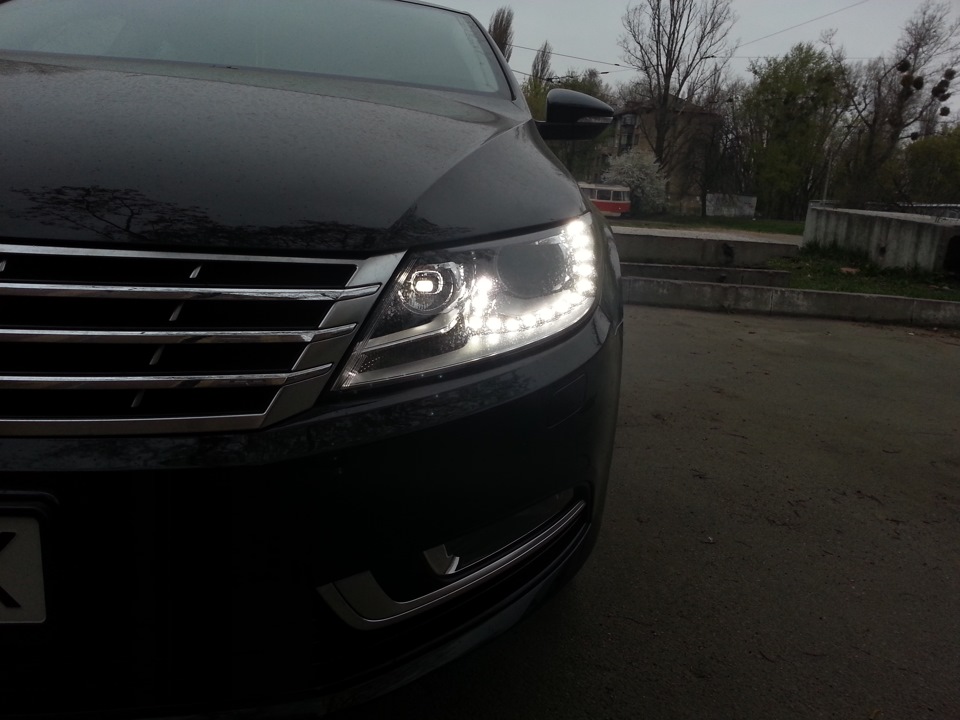

габарит, ДХО пригаслі

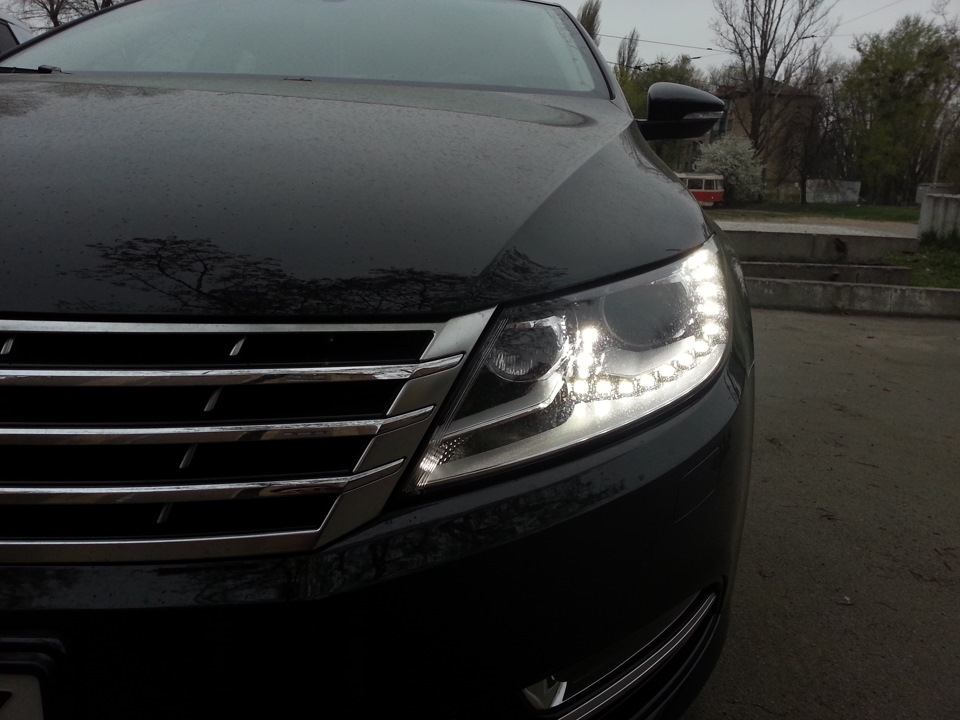

ДХО
