Запалюємо зірки (підсвічування різного) /частина 1/

**/

Адже, якщо зірки запалюють — значить — це комусь потрібно? >
Сьогодні розповім Вам про те, як я запалив салон своєї малечі. Недряпали двері в пошуках ручок (знаю, багатьом набридає таке))
— підсвічування кишень у дверних картах
— "ввічливе підсвічування" або підсвічування всякого-різного у щоможна вступити при виході з машини
— підсвічування решітки динаміків (не знаю, навіщо… просто так:))
Використовував, як завжди, білу вологозахищену світлодіодну стрічкуTWF2-W із SMD-світлодіодами (4 шматочки по 3 світлодіоди) і червоніяскраві звичайні LED-світлодіоди.

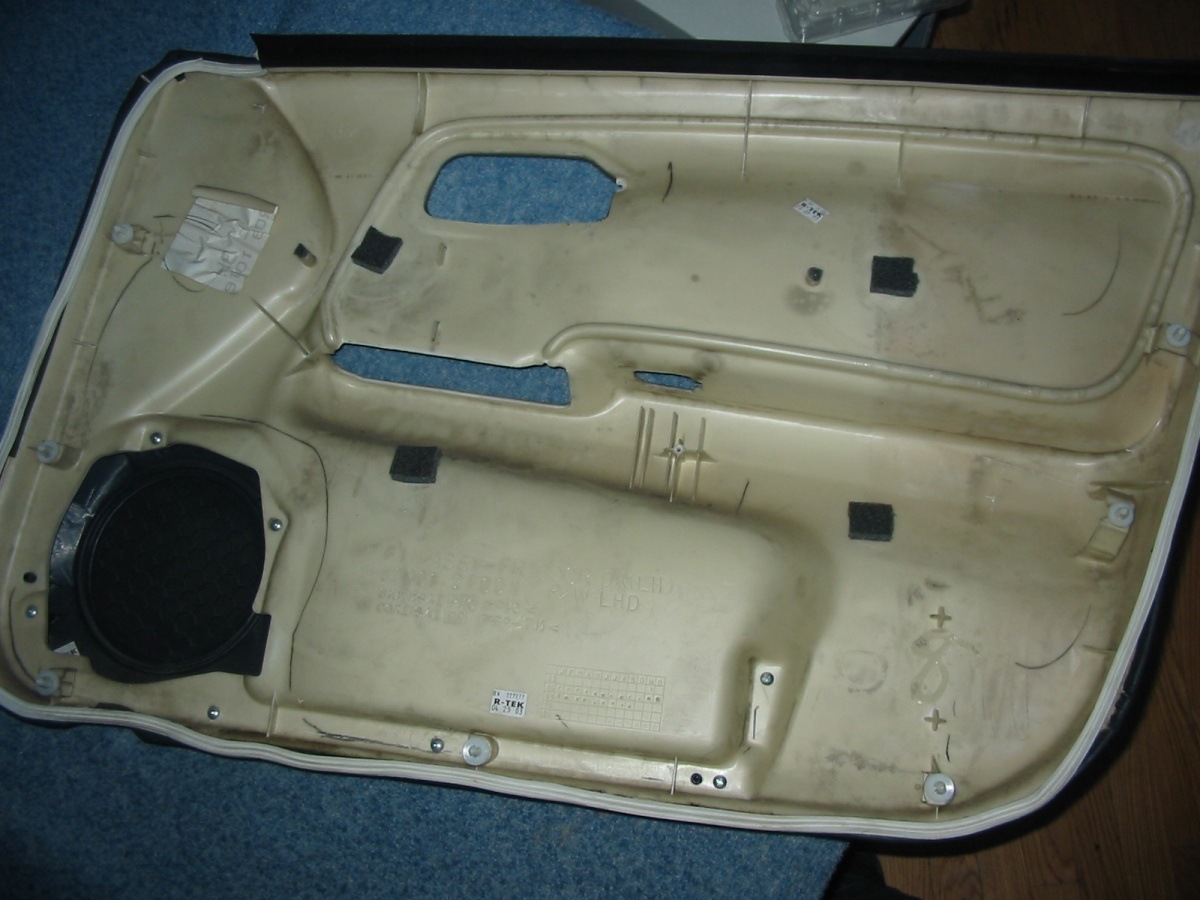

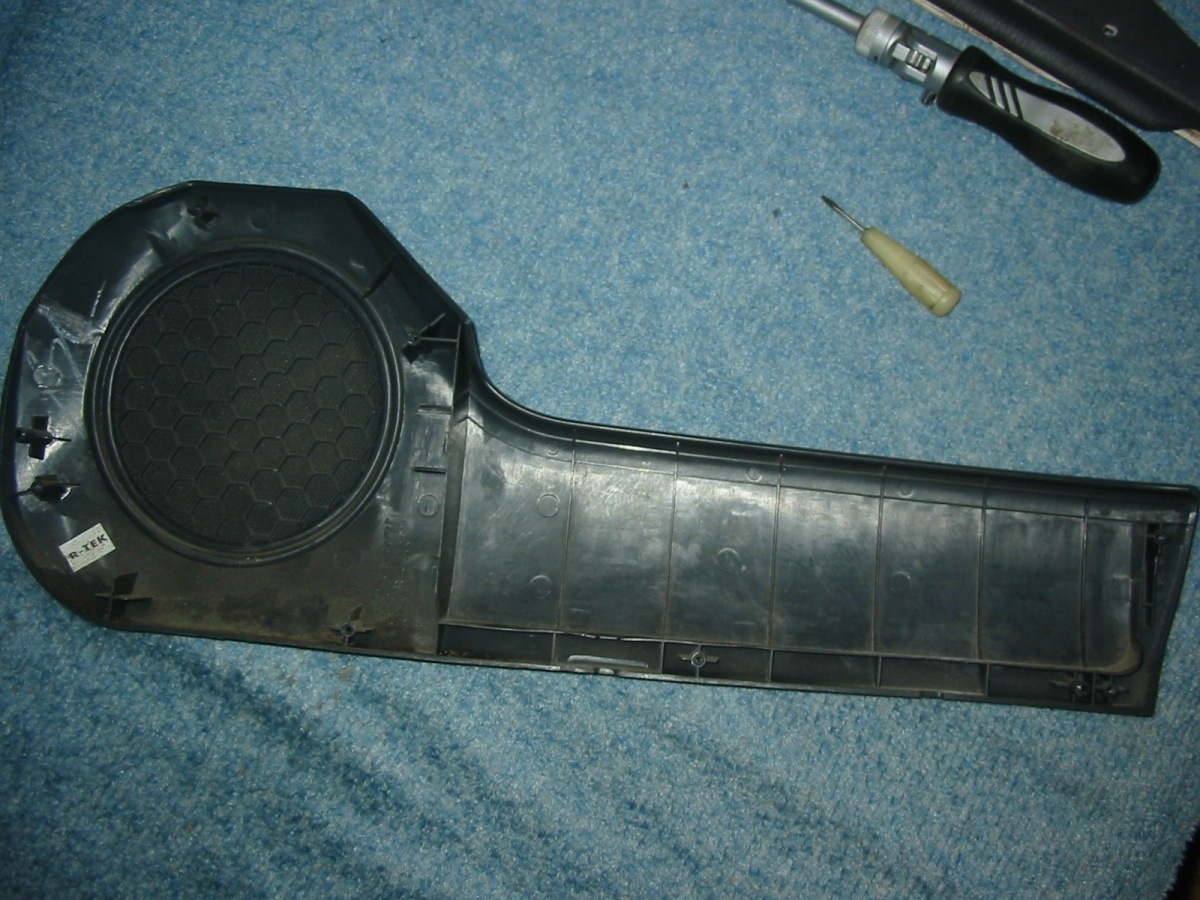

Як знімати карти дверей писати не буду — робилося 100 разів.Знімаємо їх, приносимо додому або в гараж або куди завгодно, дебудемо над ними працювати. Дверної карти) Для підсвічування гратидинаміків я використав по 4 червоних світлодіода націлених в центр (не хотів щоб яскраво світило, хоча в результаті підсвічуваннявидно тільки якщо дивитися на неї під прямим кутом, ну і фіг зним))).
Спаюємо паралельно світлодіоди, і приклеюємо до панелі, незабуваючи вивести дроти для подачі живлення)))

<

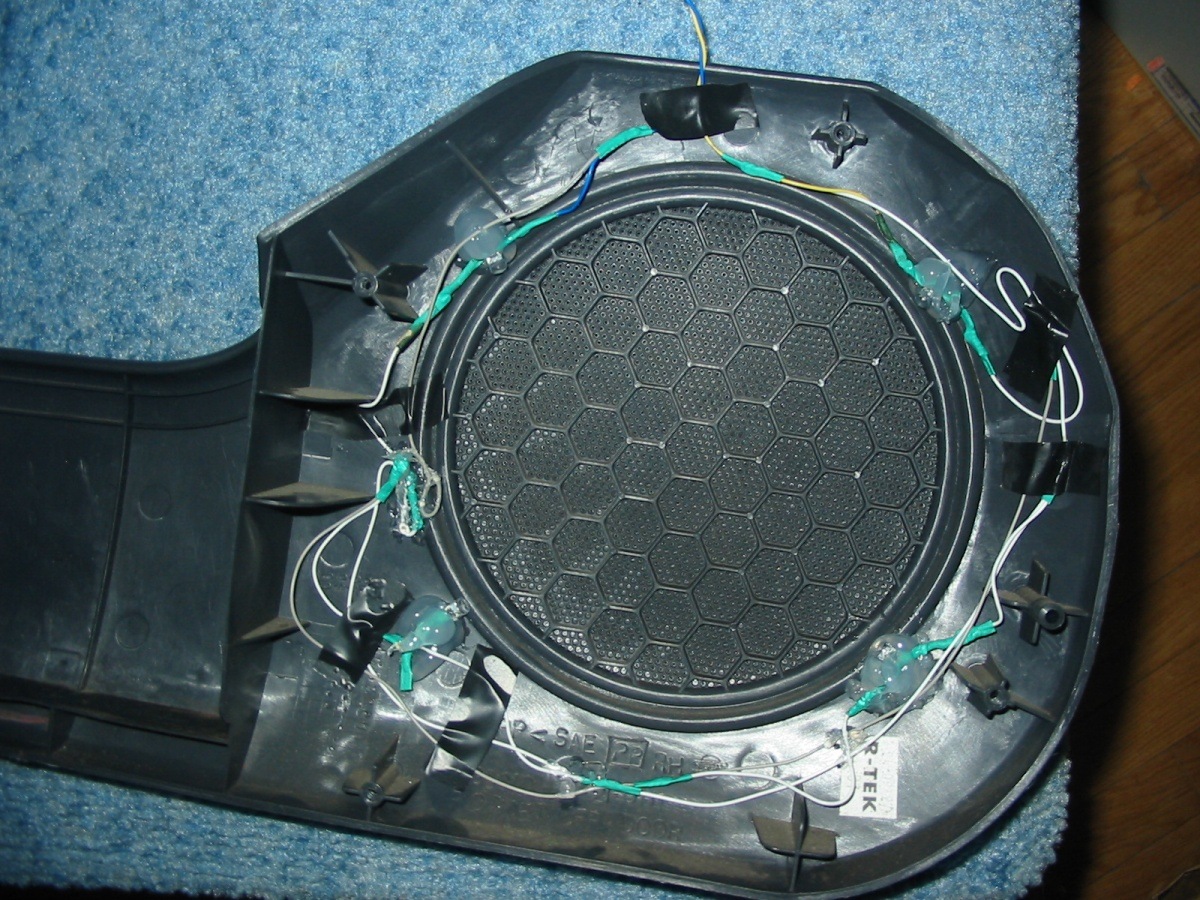

Світлодіоди підсвічування решітки динаміка
Для підсвічування кишень приклеїв мінімальний шматок стрічки набічну вузьку стінку кишені.

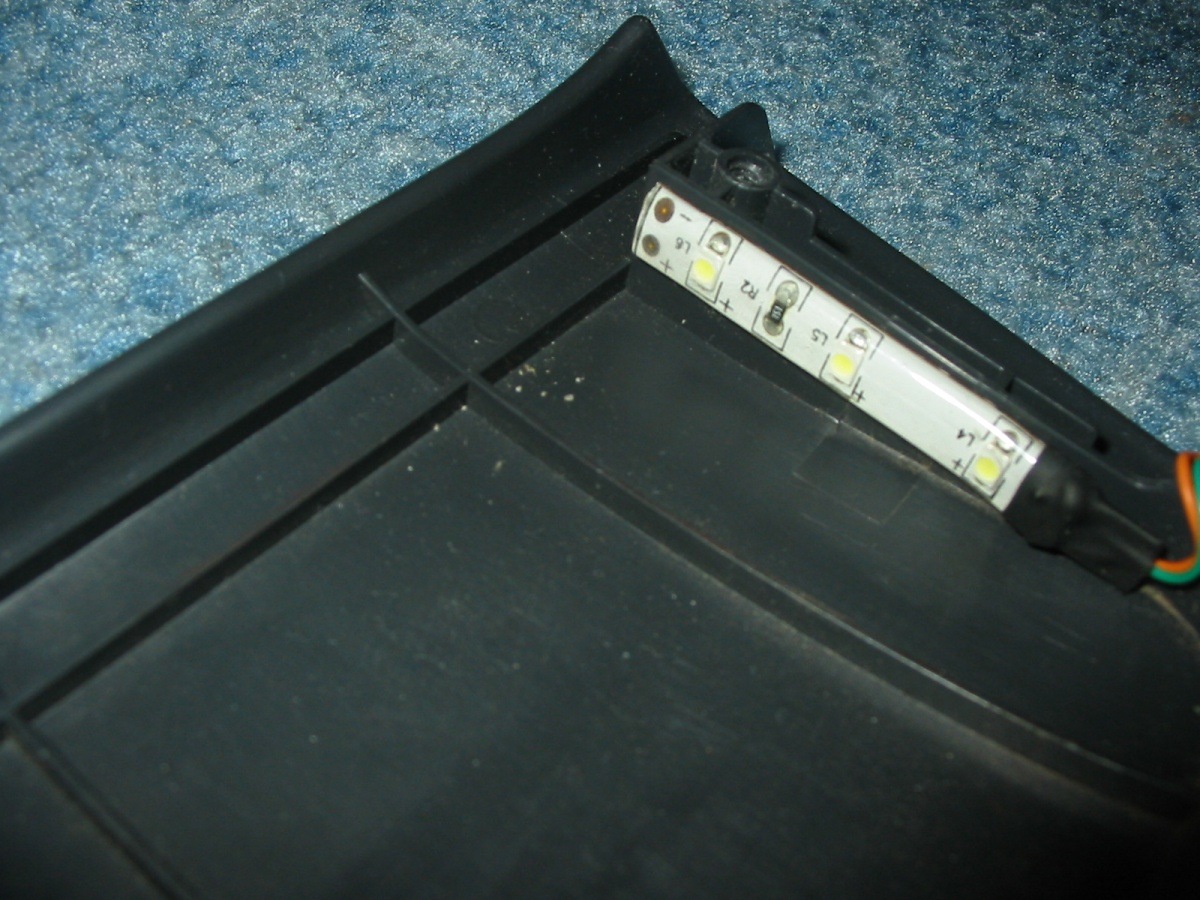

Світлодіоди підсвічування кишеньки
Для ввічливого підсвічування робимо те саме, тільки клеїмо знизукишені. УВАГА! Переконайтеся в тому, що між поверхнею, на яку вивстановлюєте підсвічування та іншими поверхнями (наприклад, внутрішній поріг автомобіля) буде достатній зазор і при зачиненнідверей Ви не обірвете світлодіоди!

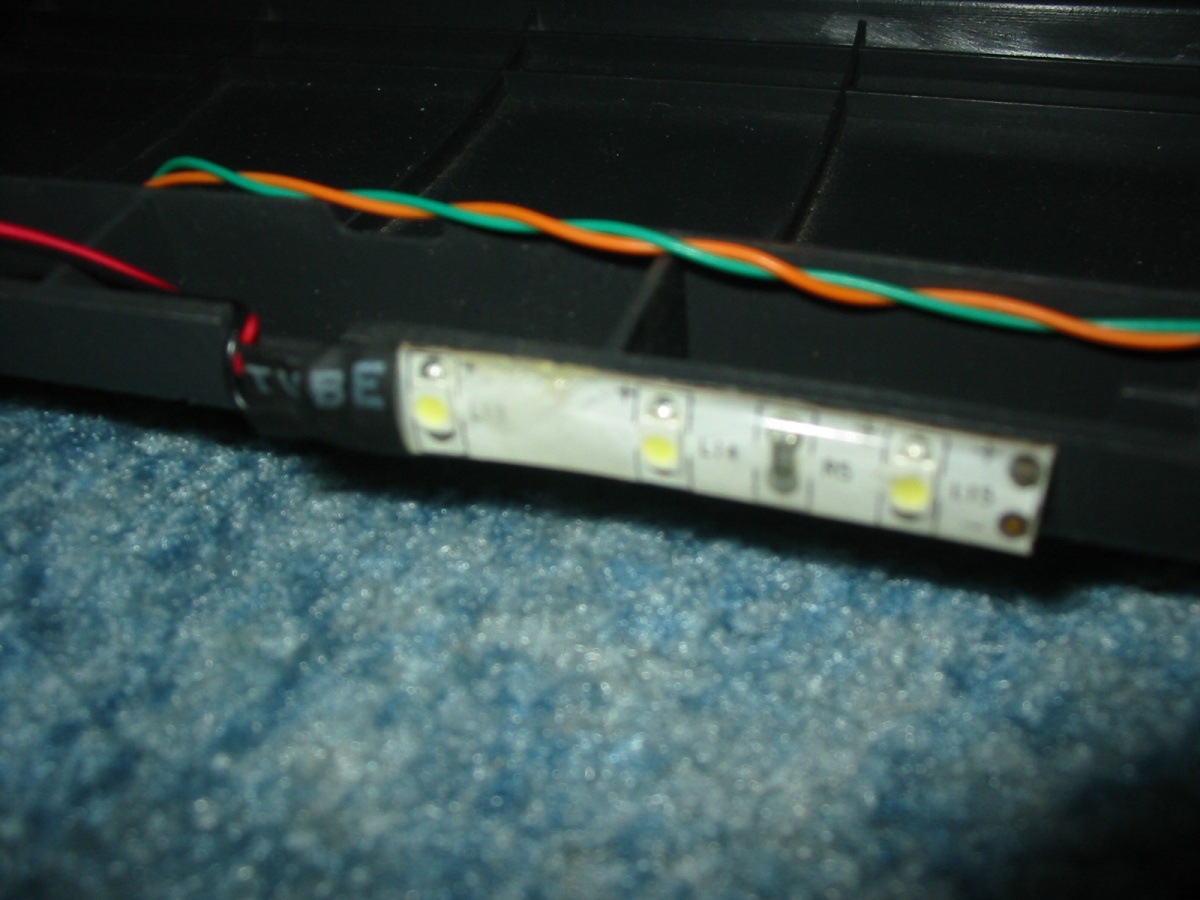

Світлодіоди ввічливого підсвічування

Підсвічування ручок вирішив організувати за допомогою одногочервоного світлодіода. Для цього вибираємо місце на накладці, вякій знаходиться ручка, де найменше шанс зачепити світлодіодпальцями при відчиненні дверей, свердлимо там дірочку по діаметрурівну діаметру світлодіода і вставляємо його туди. Триматися вінбуде міцно. Але тут я трохи прорахувався. Вибрав найвдаліше занадійністю місце, але не продумав, що світлодіод буде світити увічі після установки… Після встановлення заматував світлодіоднаждачкою, але допомогло мало добре. Думаю вирішити це простимдієвим способом - зафарбувати в пару шарів перманентниммаркером.)

Світлодіод підсвічування ручки дверей
Світлодіод підсвічування ручки дверей
Виводимо дроти підсвічування кишені та ввічливого підсвічуваннявсередину карти дверей (зручно тягнути дроти під дном кишені, тамдля цього достатньо місця). Прикручуємо кишеню до карти, підключаємо акумулятор на 12В і перевіряємо, що у нас вийшло. Дляпідключення проводів хотів використовувати пластикові роз'єми дляпроводів, але не знайшов їх у продажу. Купив роз'єми типу тато-мама (як саме називаються, я не знаю. Походу в акустиці використовуютьїх). Обтискаємо роз'ємами дроти. Для підсвічування кишені, ручки тасітки динаміка будемо використовувати провід від габаритів (привключенні габаритів увімкнеться підсвічування). Змотуємо три "плюси", обтискаємо роз'ємом, потім три "мінуси" і обтискаємо.Чемне підсвічування підключатимемо до освітлення салону, якепрацює, на відміну від габаритів, на розмикання "мінуса", а "плюс"там постійний. Обтискаємо роз'ємами відповідні дроти підсвічування.Провід приклеював до карти дверей (щоб не бовталися) силіконовимгерметиком. Що було під рукою)))))
В результаті вийде щось схоже:
Папи-мами
Закріплення проводки у дверній карті
Рознімання

Домашнє завдання виконали.

Тепер найвеселіше! Протяжка проводів по салону! Для початкупотрібно переконатися в присутності "неподалік" потрібних нампроводів. Для цього розкриваємо поріг (коса про салон тягнеться восновному по порогах) і шукаємо потрібні проводи, А саме "+" відгабаритів, "+" від освітлення салону, "-" від освітлення салону табудь-який постійний "-". Зняти бічну і нижню панель з боку водія, бардачок, бічну і нижню панель з боку пасажира. Є гумові вставки.Ідеально провести дроти через цю гофру Витягуємо ці вставки зкузова, робимо в них маленький надріз і протягуємо через ньогопровід./p>
Гузинка
Додатковий кабель
Відразу скажу, що у дроті має бути достатньо провідників для нашихпідсвічування (мінімум 4). Я використовував 8-жильний кабель, щобпро всяк випадок були кілька резервних проводів із салону в двері.Далі прив'язуємо наш провід до рідної коси за допомогою нейлоновихстяжок або ізоленти.

Протяжка кабелю по дверях
Врізаємося проводами в потрібні проводи коси машини, все ретельноізолюємо, інший кінець проводів обтискаємо роз'ємниками. Збираємоназад салон і підключаємо підсвічування. Дивимося на результат. Такяк тут є обмеження за кількістю доданих фото, результат буде тут:https://megadriver.org …4899916394579111144/#post
