Так само знадобилося наростити дроти інвертора, тому що довгірозетки не дуже вистачає для Rapid.
Що знадобилося:
1. Інвертор 5Q0907155B
2. Розетка 5G98678649B9, вона ж 7L68642989B9
3. Шайби кріплення розетки N906/>
4. Роз'єм інвертора 1J0972753
5. Піни в роз'єм інвертора\запобіжника N90732703
6. Роз'єми 4B0971832/4E0972575
7. Провід мм2 (червоний 5м, чорний 30 см)
8. Провід 0.35мм2
9. О-клемма 5мм
10. Запобіжник 30А
< /p>
Інструмент:
1. Обтискання
2. Лопатки для розбирання салону
3. Гачок з набору інструментів машини
4. Гострий ніж
5. Екстрактор пінів
6. Шуруповерт, биті, свердло М5

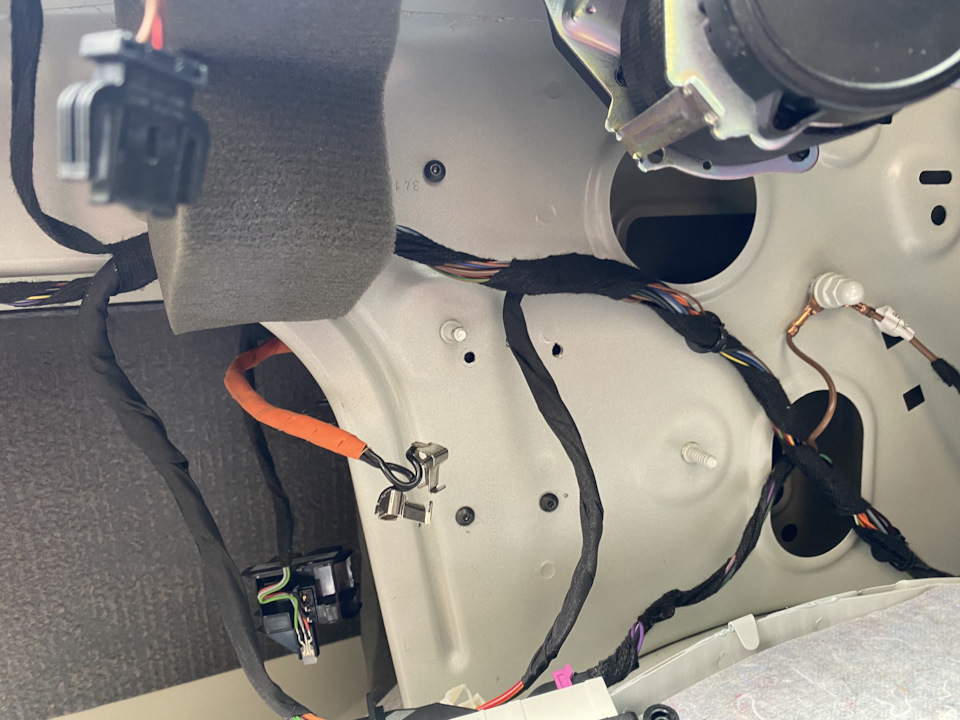

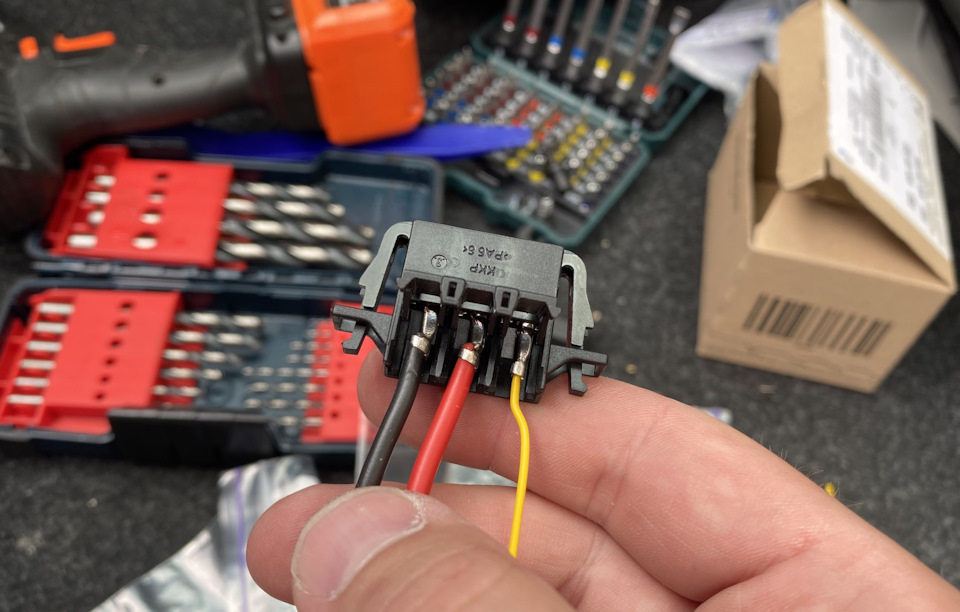

7. VAS 5054A+ноутбук з ODIS! Обов'язково відключіть акумулятор! —маса, о-клема під гвинт
#2 — Червоний провід — У вільний слот запобіжника клема 30, запобіжник 30А
#3 — Жовтий провід — BCM T46b/26 (LIN1)
У спробі не різати проводку і не чекати на роз'єми з Аліпробував встромитися в LIN2 — працювати не буде, замовляйтероз'єми:)

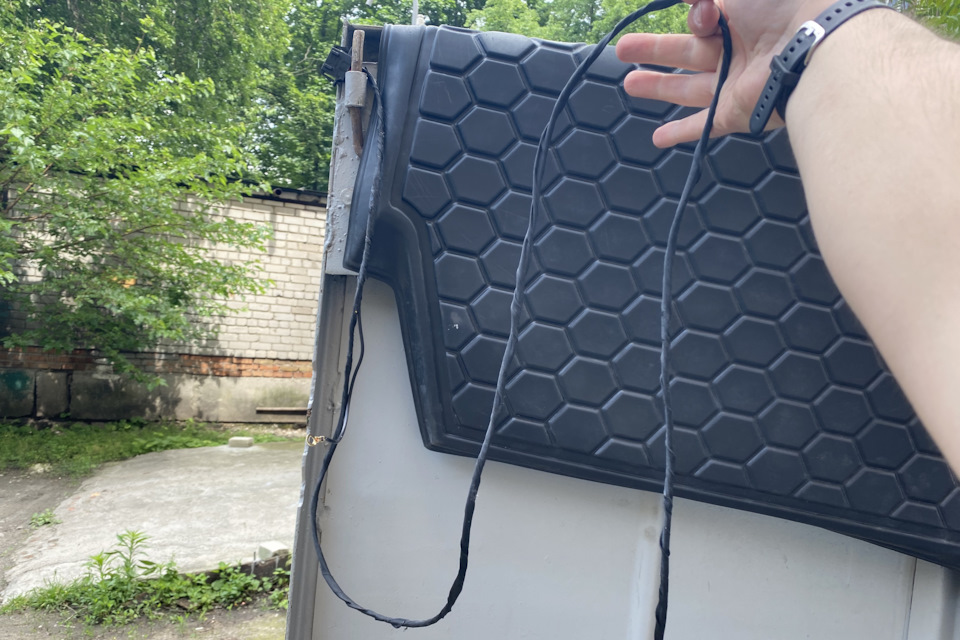

Мотаємо наше неподобство в ізоленту

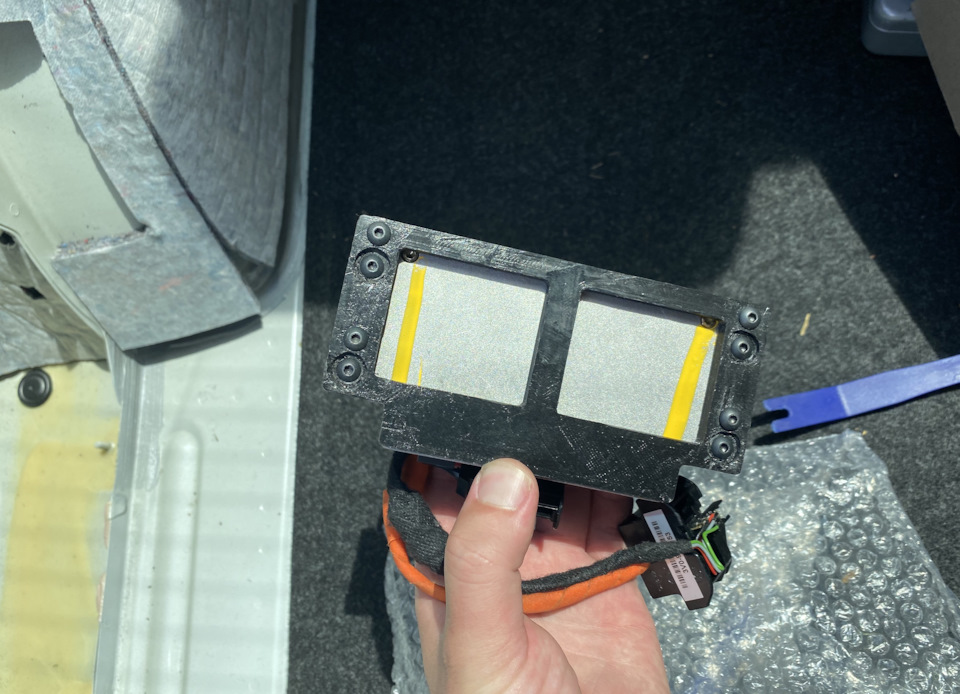

Надрукована рамка. Навіщо потрібна рамка? Електробезпека, хто знає, як може піти, і якщо інвертор 220 стрільне на корпус машиниприємного буде мало. Тому краще підстрахуватися.

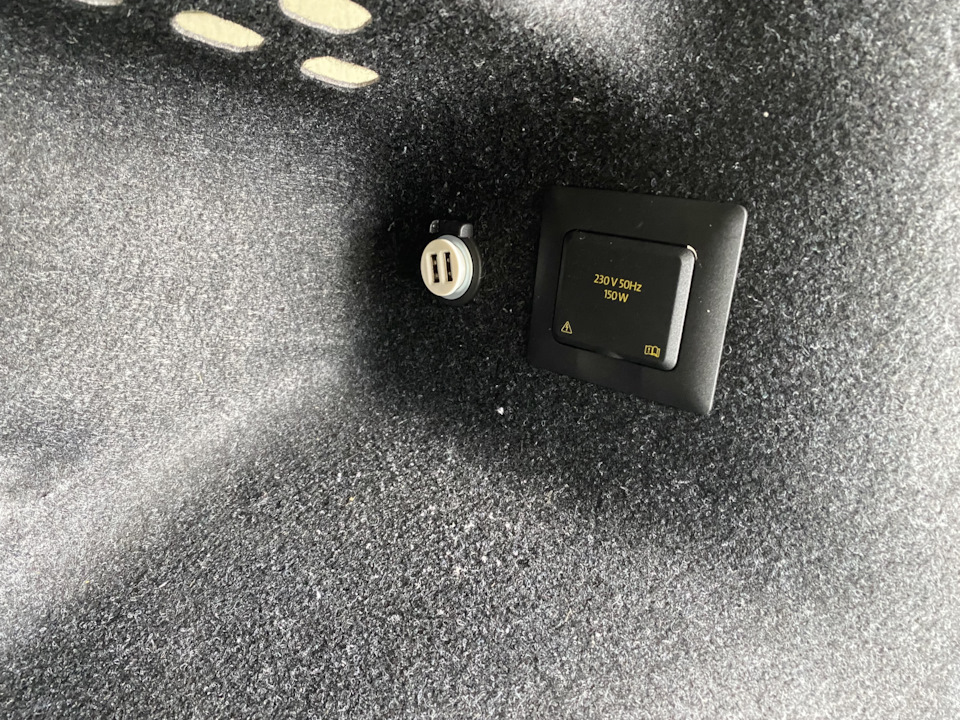

Рамки стара та нова версія. Все кріпиться гвинтами і гайками М4, гвинти під шестигранник, Torx не знайшов у продажі. > Проведеннятягнемо вздовж лівого порога. Як зняти ручку відкриття капотаКористувався штатним кільцем - знімачом масок ПТФ. Не захотіврізати штатну проводку, тому вирішив зробити "щадну"врізку:Обтискаємо на дроті від інвертора "тата" #4 і " маму". Зроз'єму BCM витягаємо пін, і на його місце ставимо нашого "тата". У "маму" підключаємо білий провід від генератора:Беремо бічну панельдодому. Прикидаємо як стоятиме розетка і дрімолем прорізаємопластик і оббивку на мінімальних оборотах. Можна і ножем:) Потімприкидаємо місця отворів і засвердлюємо їх. Так само требапідрізати ребра жорсткості, щоб шайби сіли повністю на пластик.Отвір для прикурювача діаметром 32, ставити так як я не рекомендую, повсть трохи замнеться, тк прикурювач упрється у силовий елемент.Але погодьтеся, виглядає добре:) Розетку 12 вольт перенесу швидшеза все, вже є думки як це зробити. Збираємо назад пороги, підключаємо клему акумулятора. За допомогою ODIS кодуємо інвертор ірадіємо:
Не забуваємо зібрати багажник назад:)






Коментарі19
А що щодо кодування? можна трохи докладніше будь ласка.
Прописати у списку обладнання
Так на PQ25 інший гейт і BCM і біти можуть бути в інших метах. Але дуже цікаво як у тебе вийде його поставити. І швидше за все тобі там потрібен інвертор для платформи PQ25. Адже у вас там і датчик дощу свій і сигналка з сиреною і т.д.
Вже встановлено та працює)
Ну ти б хоч посилання відразу на статтю дав, адже цікаво ) PS Знайшов www.drive2.com/l/597991390072276827/
Чому розетку в багажник провели, а не в салон? Наприклад, вкручити її в задню стінку підлокітника. Інвертор новий або б/в брали?
Підлокітник у рапіда вузький для цього. Брав б/в на алегро
Ішли всіх нахер, ти прекрасний 👍
За реалізацію 5+! Але мені ось такі кастровані 220 вольт нафіг не потрібні... Крім ноутбука нічого і не встромити... Та й для ноута дешевше купити або переносний інвертор 12/220, або взагалі БП на 12 вольт саме для ноуту...
А що треба? Зварювальний інвертор запитувати?)
Так ось саме! Для чого це? Якби було, то нехай. А якщо ні, то й нема чого…
Для цього дизель-генератор треба. І тобто нюанси
Щось взагалі не зрозумів, про що ти…
Для чого потужний інвертор у машину?
Сценарії використання - холодильник у багажнику, зарядка гаджетів. А що ще потрібно?
Начебто і норм річ, а начебто й не уявлю навіщо вона потрібна, та й ціна не мала виходить…)
Сценарії використання — холодильник у багажнику, зарядка гаджетів, поголитися зрештою ). Знаю без цього багато хто може обійтися, але багато хто ні )
Ну гаджети все заряджаються чудово від прикурювача, а як холодильник використовую хорошу термосумку + пару літрушок замороженої води, через 40 годин шляху там все ще лід.
Слабо собі уявляю можливість зарядити ноутбук від прикурювача без колгоспу з клубком перехідників проводів коли в машині 4 людини. Прикурювач в цей час зайнятий зазвичай швидкою зарядкою. що може не витримати запобіжник. Тому в таких випадках розетка...
