Продовжуємо тиждень зеркал на Д2:)

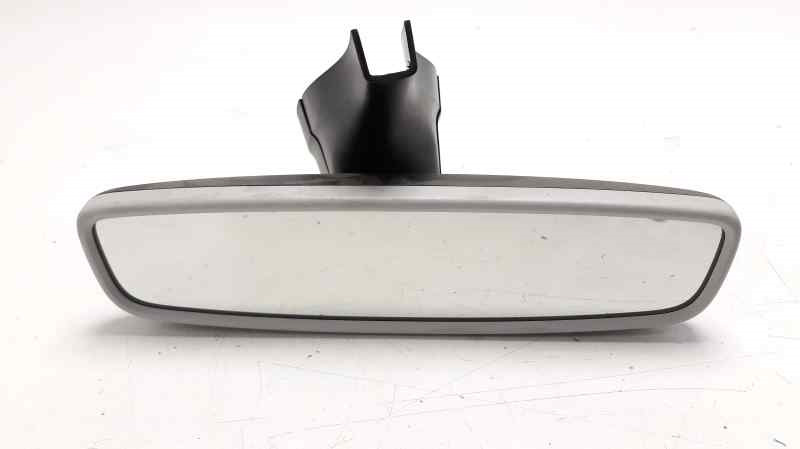

До заміни салонного зеркала на зеркало з FLA в машині стоялоелектрохромне зеркало 3G0857511E ( 3G0857511ESMA) сірогокольору.Дуже зручна річ, на відміну від механічного. Для цьогознадобиться пластиковий медіатор для ремонту мобільних телефонів тапара пластікових карток. Повернутись назад, але для цього в нас єпластикові картки. Плату просто тягнемо на собі, щоб вивільнити відроз'єму на корпусі.

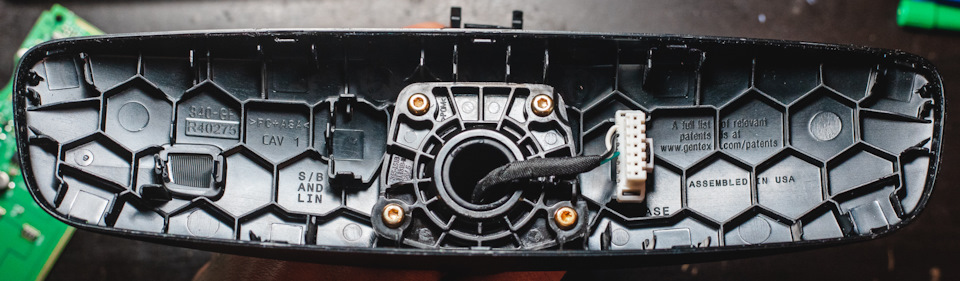

Частина зеркала, що кріпиться до кронштейна. Конектор висить назащіпці.

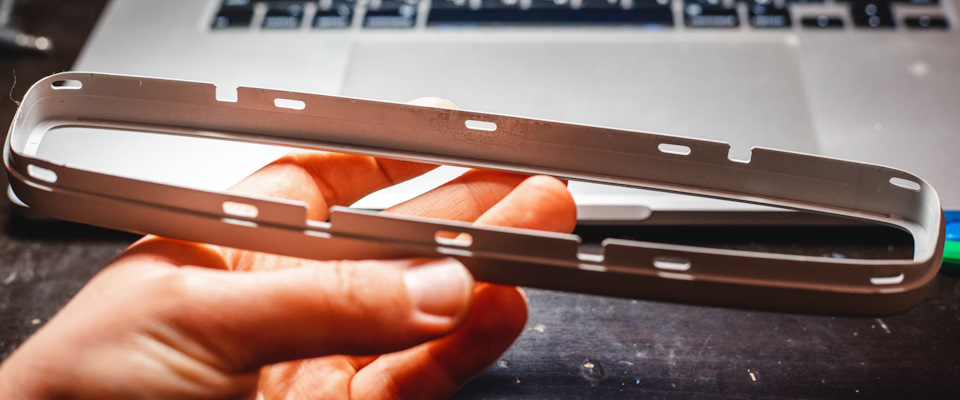

Сіра рамка, видно всі місця, де нас чекають защіпки.
Плата зеркала
На зворотній стороні немає нічого, крім розсіювача датчика.
31505360000 1703jjs — щось замовне
2902 — чотири операційні підсилювачі в одному корпусі
MJD31C — NPN транзистор
8L05A — LDO
Збираємо зеркало назад, підкидуємо живлення від ЛБЖ (14.8в) ідивимось на споживання зеркала. :0.026А
Дзеркало затімнюється:в середньому 0.15-0.2А, пік 0.32А
Дзеркало затімнилося (постійно освітлений датчик зазеркалом):0.1А<
Дзеркало працює і у продажу:)






Коментарі18
Якщо раптом комусь треба електрохромне з чорною рамкою, пишіть у ЛС.Та простить мене автор поста))
Тут підключення до LIN шини як на 3G0857511AL не проглядається?
Судячи з операційника-ні
Тоді цікаво подивитися на тельбухи AL. Судячи з H09 0002 там мікроконтролер без спартану ;) Однопроцесорний як бюджетні MIB STD2 ;)
Отже є три види плат.
А чи точно al з lin?
Ну я ж навіть ідентифікацію прикріпив. З цього скана forums.ross-tech.com/index.php?
Точно, туплю. Правда його в каталозі знаходить тільки exist
Власне https://megadriver.org/p934367-nevdalo-vstanoviv-bezramkove-dzerkalo-vid-audi і скан www.motor-talk.de/forum/v…te-erhalten-t7023109.html
А чим просте дзеркало не влаштовує? При тонованій задній півсфері просте дзеркало виконує свої функції!
Fla ж, а там немає електрохромних дзеркал
Міг би і не ламати дзеркало. Вже вивчав це питання.
Але ніхто не мав великих фото потрухів)
Є фото, тільки я не заливав їх, сенсу немає) показав лише різницю
Зміст є, адже завжди хочеться побачити більше ;)
Вчора намагався прошивкою потрухи ФЛА оживити. Вони мертві повністю і безповоротно
Як закирпів ?)
Не ти один 😂😂
