Встановлення кнопок з підсвічуванням та штатного мікрофона

Здрастуйте!

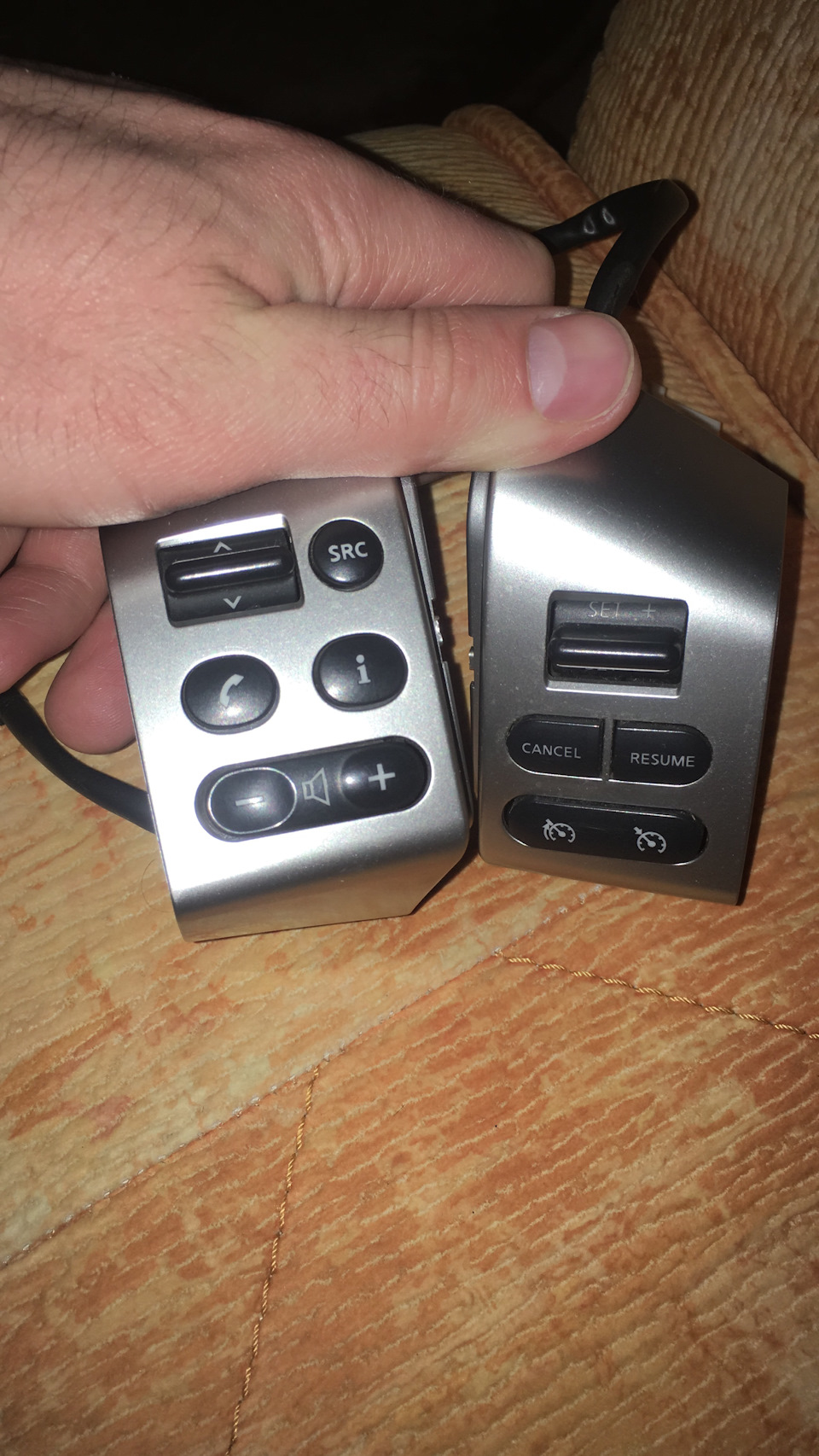

Від нудьги, випадково, знайшов на розбиранні кнопки євронотаРестайл з підсвічуванням за 600 грн (23$)…

<
вирішив реалізувати функцію hands-free у заміненій раніше магнітолі; )
Величезний спс за підказки Ozzy -Ocкaphttps://megadriver.org/drivers

Отже, якщо ви власник дорестайл єнота, то для заміни кнопокпотрібно:

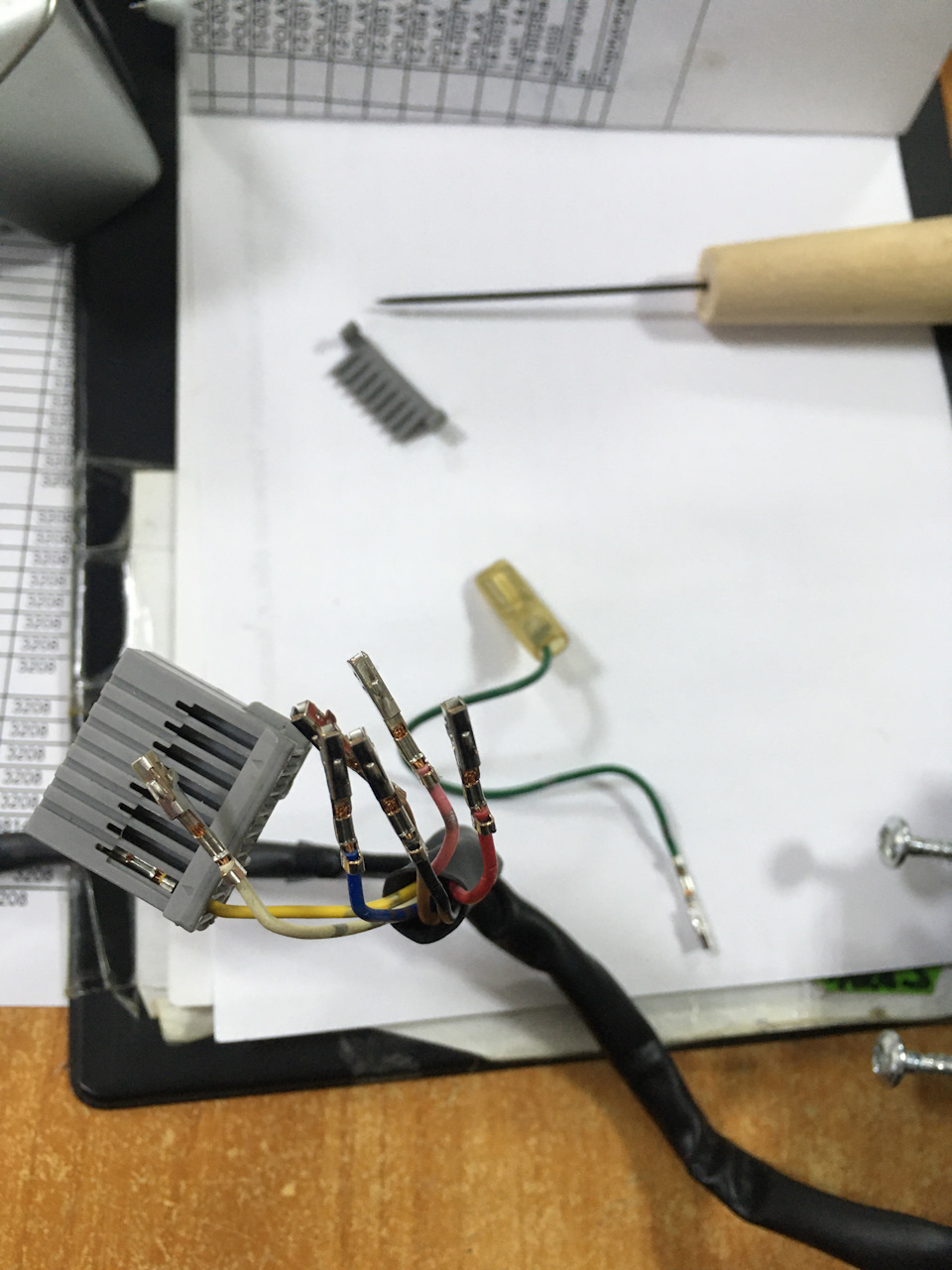

1. Змінити розпинування сірої 8-пін колодки на кнопках:

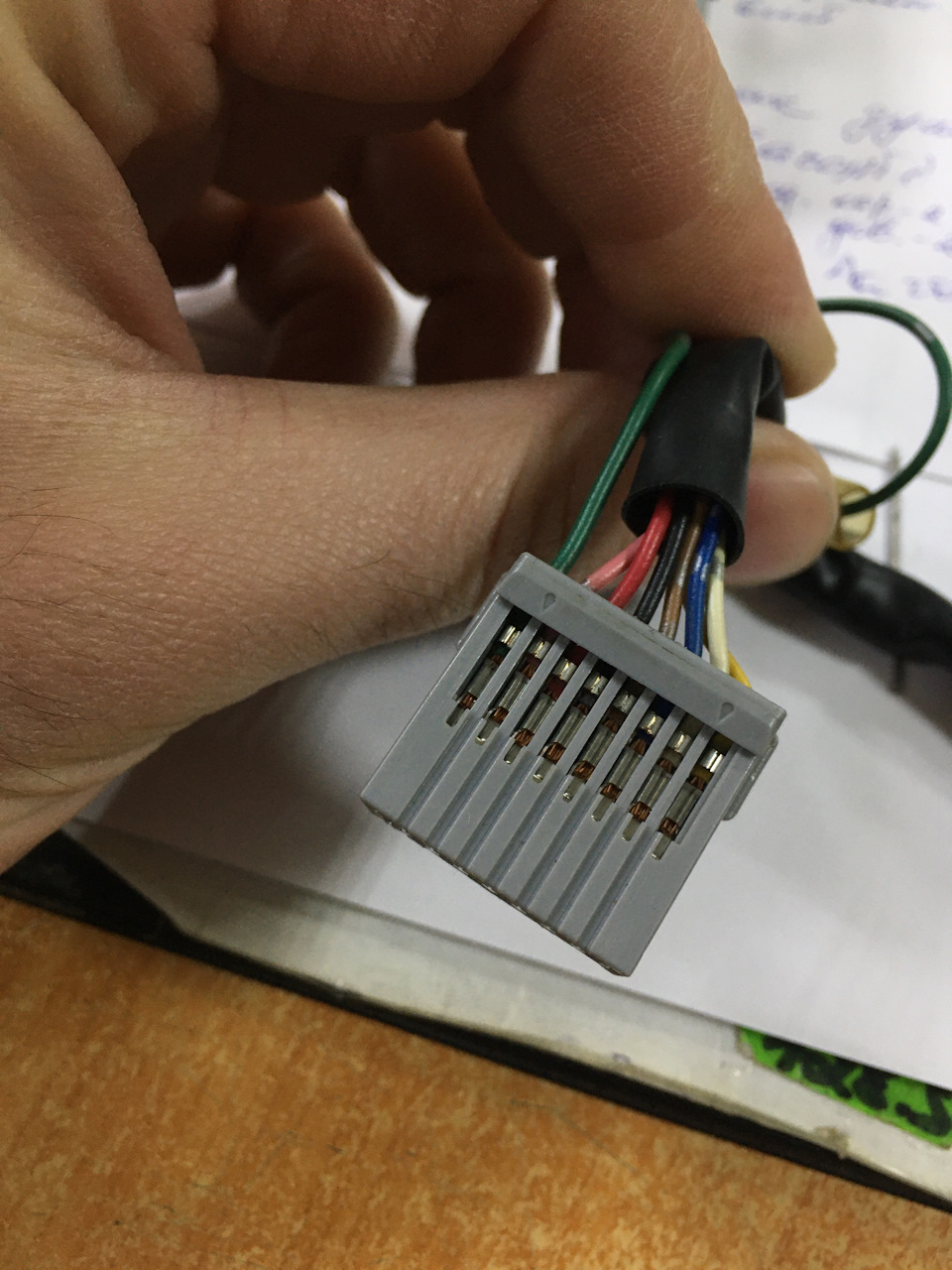

Було

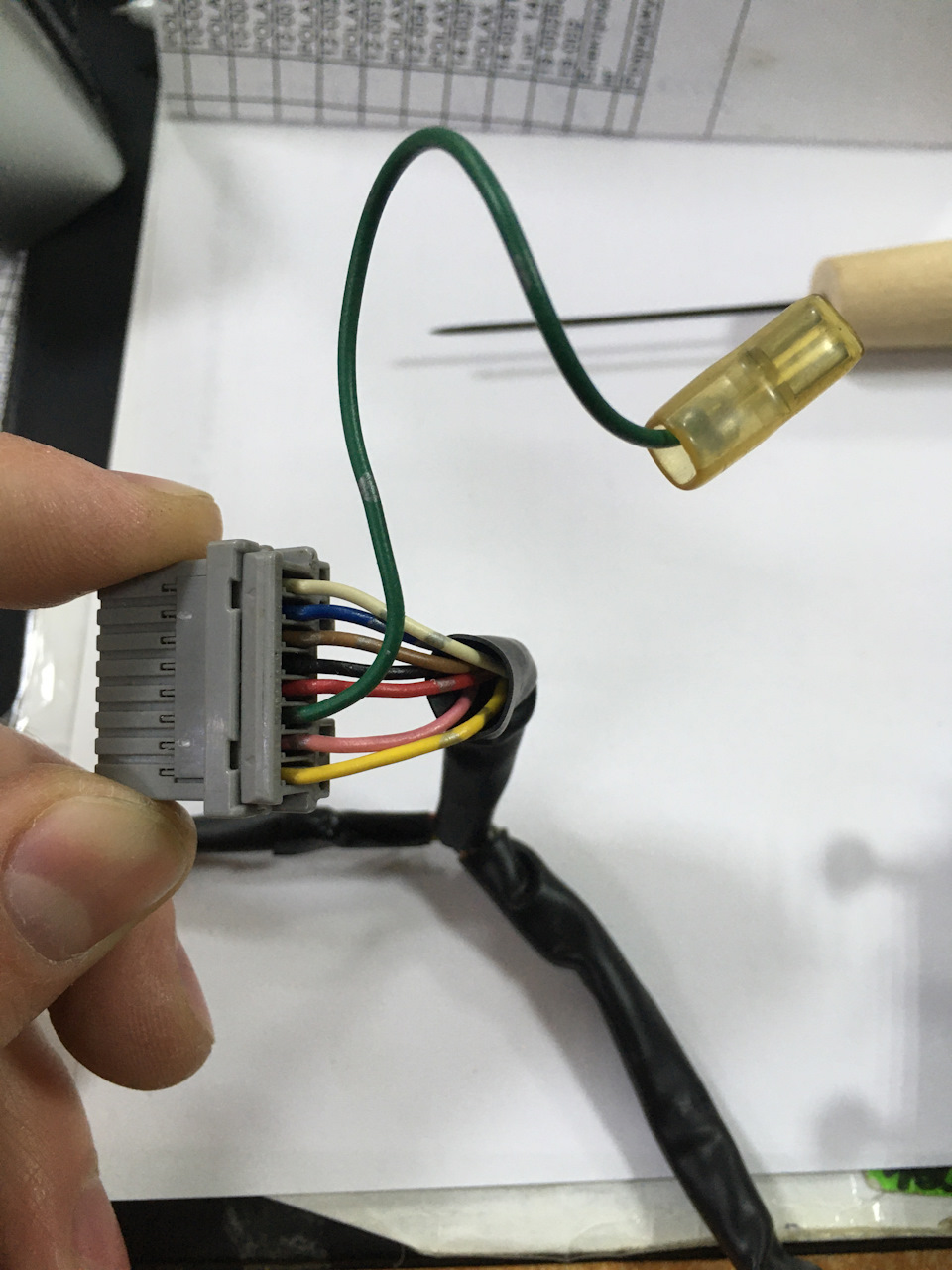

Стало

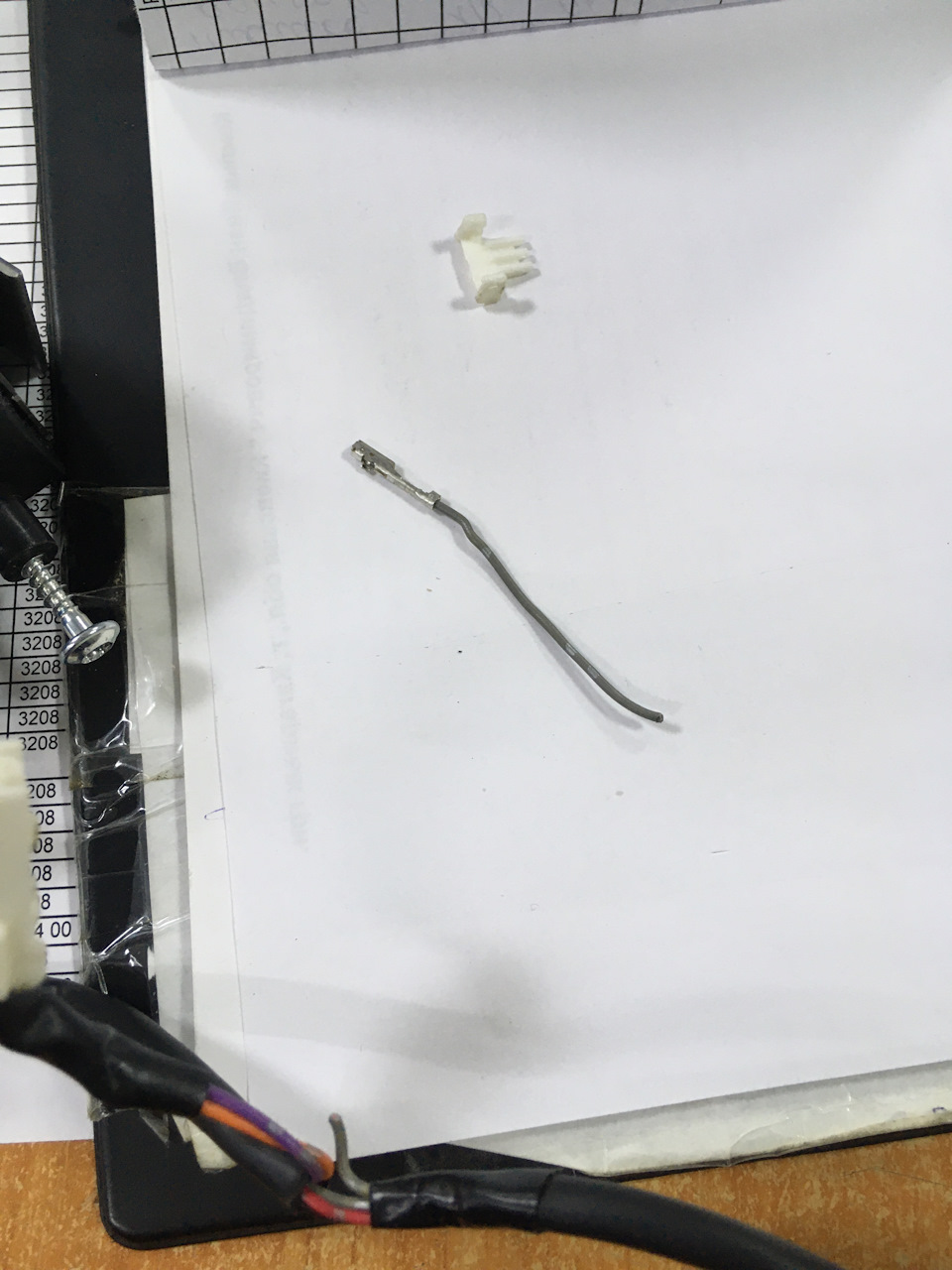

2. З білої колодки кнопок дістати сірий пін, обрізати його іззапасом. >

Дістаємо і обрізаємо сірий пін — він нам потрібен пізніше дляподачі харчування
Я вирішив взяти масу на кермі, на дроті зробив клему, на керміпросвердлив і нарізав різьблення м4

<
3. Знімаємо кермо і пластик навколо керма.Прикручуємо нові кнопки, кабель укладаємо під спиці
4. Подаємо харчування. Відповідає жовтий "1" пін на сірій колодцікнопок. Плюс я взяв із кнопки ESP. Щоб це зробити мені булодостатньо зняти кришку діагностичного роз'єму, і натиснутизсередини на «монетницю» — вся панелька на клямках і легкодістається далі в сіру колодку (вона разом з жовтою приєднуються дошлейфу) ми подаємо харчування від кнопки ESP. За допомогою тестераз 4 пінів шукаємо той, що дає 12в при включених габаритах абофарах, щоб кнопки підсвічувалися разом з рештою

З'єднав за допомогою клеми Wago потрійний
Також мультиметром продзвонив і знайшов який пін у сірій колодціз'єднується з 1 піном сірої колодки від кнопок - все для подачіживлення на кнопки
5. Збираємо все назад і милуємося Після того як у мене з'явилисякнопки вирішив поставити мікрофон. Знайшов на розбиранні за 200 грн(8 $). Кабель знайти не вийшло, вирішив зробити сам; ) Роз'єм ГУdaewoo
Роз'єм мікрофона Кабель узяв ПВС 3х0, 5 (те що було по рукою), роз'єми взяв комп'ютерні у товариша
Самопал; )

Для встановлення мікрофона за допомогою фломайстра намітив прорізив стелі та вирізав отвори

>

Щоб прокласти провід я зняв пластик накладку стійки зліва, відкрутивпасажирський і водійський козирки — мені було достатньо, щобвідігнути стелю і прокласти провід. Знімати панель я полінувався іпідняв її, щоб провести провід до ГУ
Фінальний вигляд

Перевірку кнопки та мікрофон пройшли успішно, в місті чутинормально. На трасі буде гірше, бо після 90км/год шумка кульгає наобидві ноги; )
Респект усім хто здолав піст до кінця! )
