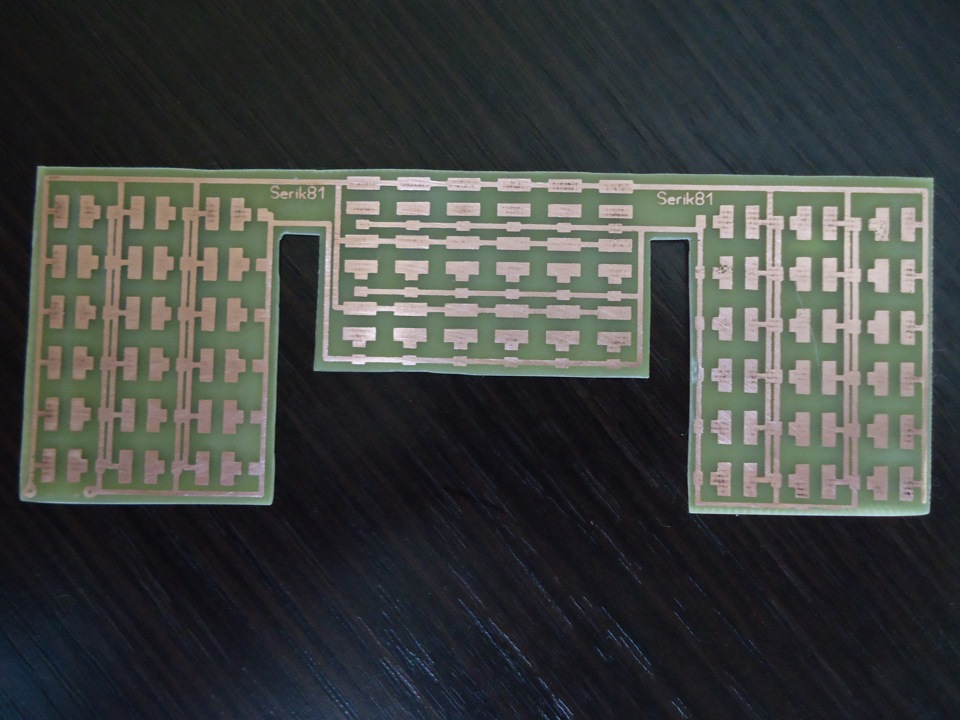

Зробив другу світлодіодну збірку в салонний плафон йогоПріори.

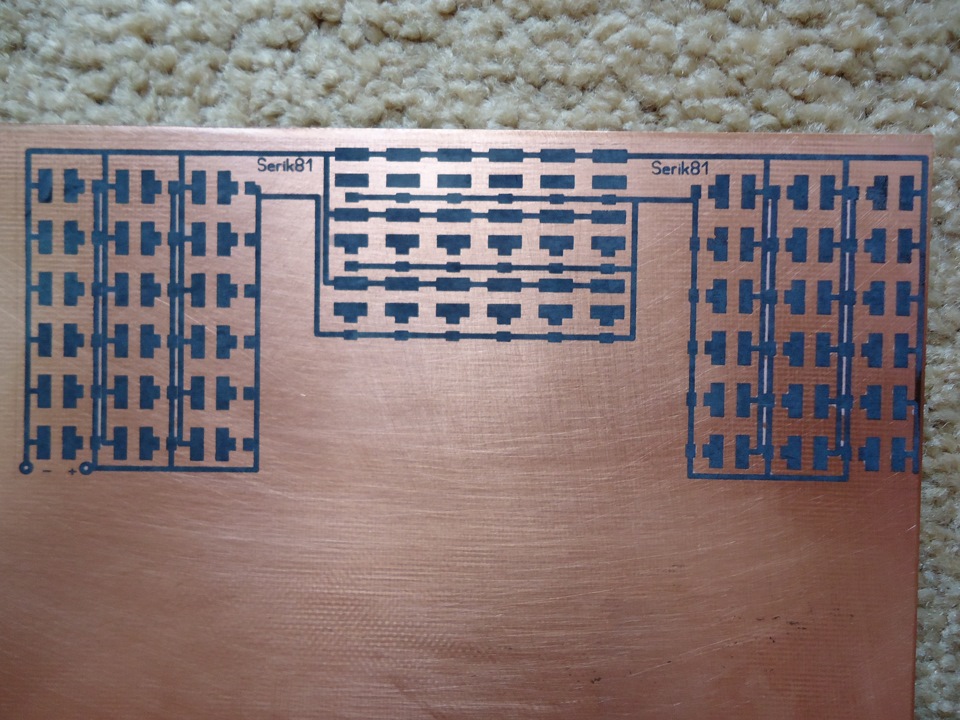

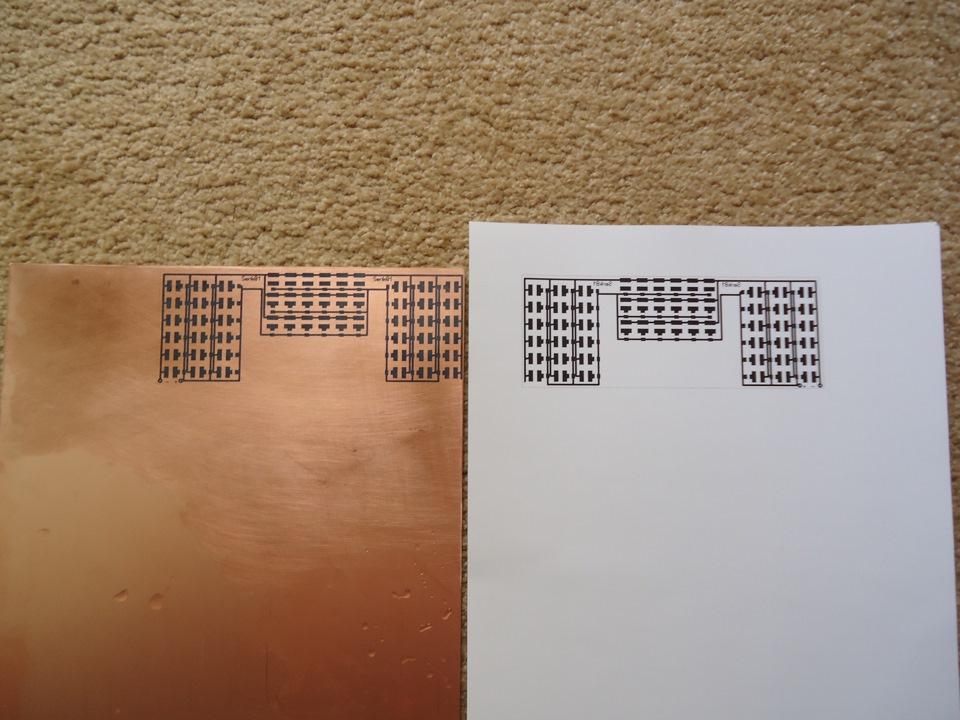

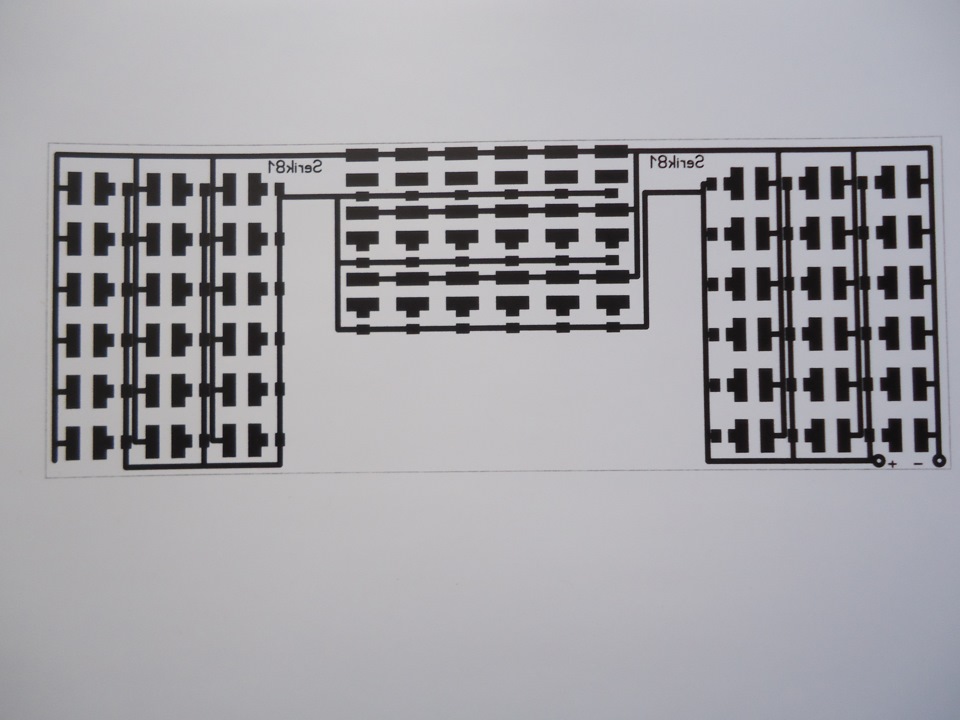

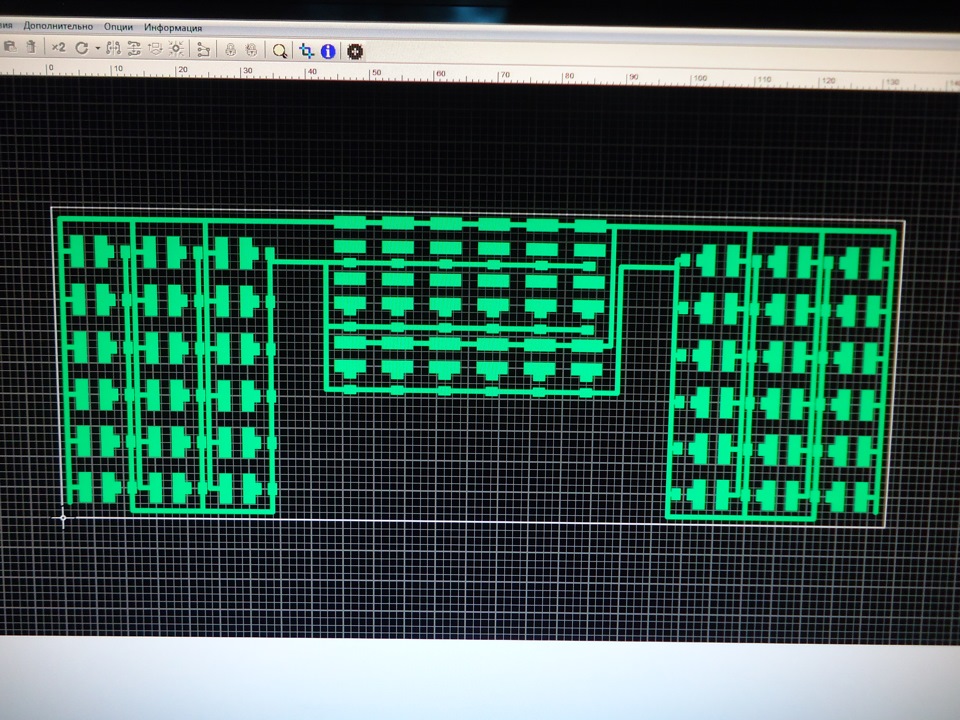

У Sprint-Layout намалював макет майбутньої плати (до речі робив цевперше)
білого теплого свічення. Підключення світлодіодів паралельне, накожен світлодіод резистор 131 Ом. Усього вийшло 54 світлодіоди, світло дуже яскраве.
Коментарі20
Зробив добре, але підключення не правильне. Може і працює нормально, але термін служби нижче стає. Потрібно було розводити плату щоб світлодіоди всередині 5050 були підключені послідовно, і на кожен діод 5050 в цілому, по одному резистори.
Спасибі! Це спочатку був патовий варіант, проектом керувала жадібність. Плата на авто не прижилася, занадто яскраво вийшло. Підключення однозначно не правильне, це я зрозумів відразу після написання посту, люди грамотні пояснили.
Що б не було яскраво, потрібно було стабілізатор підключити та налаштувати, і поїздити з нею для експерименту хоча б, як довго проживуть діоди. До речі паралелять 5050 і китайці. У мене в руках зараз заводські на хустках із відбивачами, запаяні саме так .
Це одна з перших проб у моїй практики зі світлодіодного складання. Плата перероблена на смд 2835 з лінійним стабілізатором. Справно працює вже 4 роки.
Розумію, у мене перша на стрічці була)) Просто кренку поставив?
) у мене теж перша на стрічці була, думаю, через це всі пройшли! Стабілізатор збирав на LM7812a.d-cd.net/6e7c8cs-960.jpg
Заліково виглядає) Скільки коштуватиме ланос?
Дякую! Відповів у личку.
Шикарна робота! тисну руку!))
Дякую! Ось тільки я перестарався - занадто багато світла вийшло як для салонного освітлення. Потрібно буде переробити і зібрати на SMD 3528.
Ай молодця! Я ж казав, що справа рухається до ІМС)
)Спасибі Саня
Акуратно і заліково. Скільки коштуватиме таке диво на ланос?
дякую! відповів у личку.
Мега!Я теж так хочу;)
а в тебе гроші є?;)
;)Жартівник!
Мені особисто щелепа сподобалася ))) ахахаха
) знали б мої пацієнти, що я їхніми щелепами паяльники підпираю!..
Ось ця якість!)) Маладцем)
