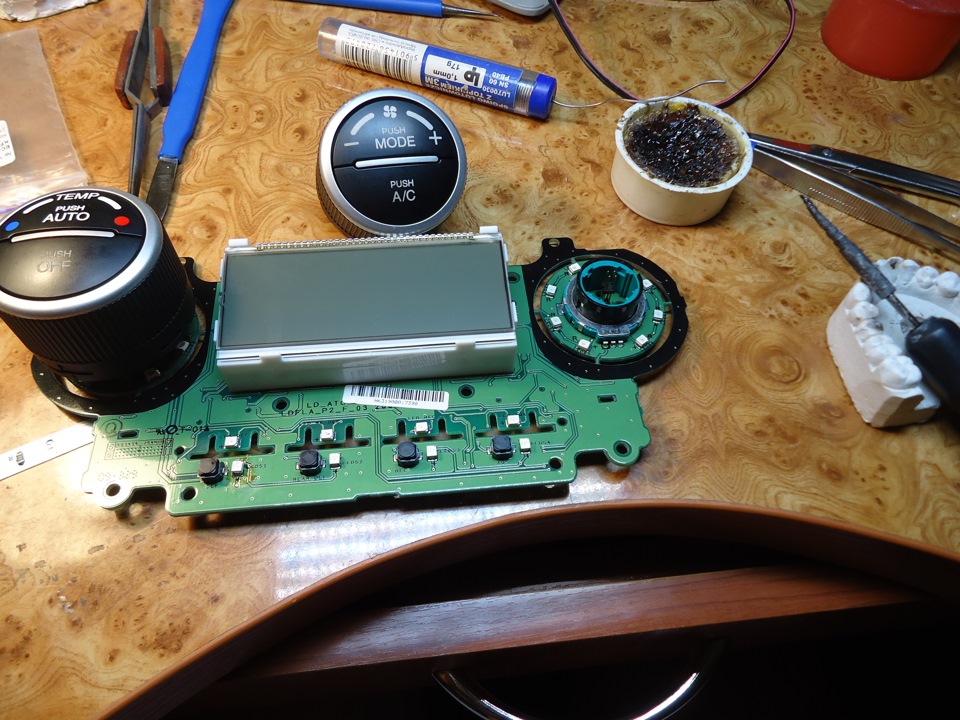

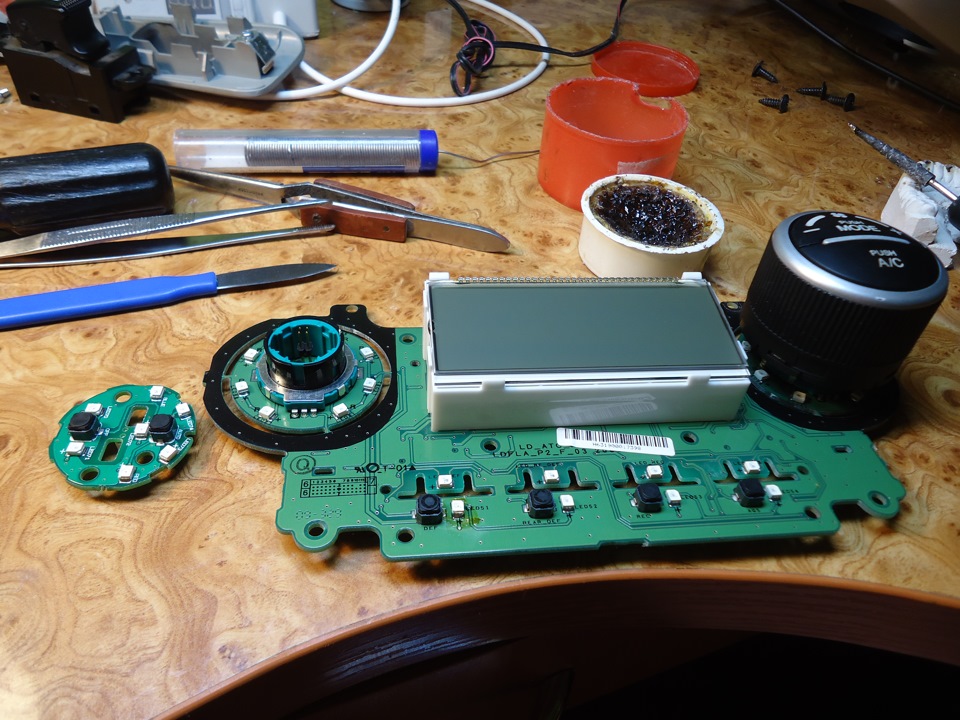

Настав час потрапити під роздачу і блоку клімату. З приводурозбирання нічого писати не буду, так як складнощів у цьому немаєніяких. Все розбирається просто і зрозуміло з першого погляду.Навколо крутилок діоди замінені на червоні, а всередині крутилок набілі.

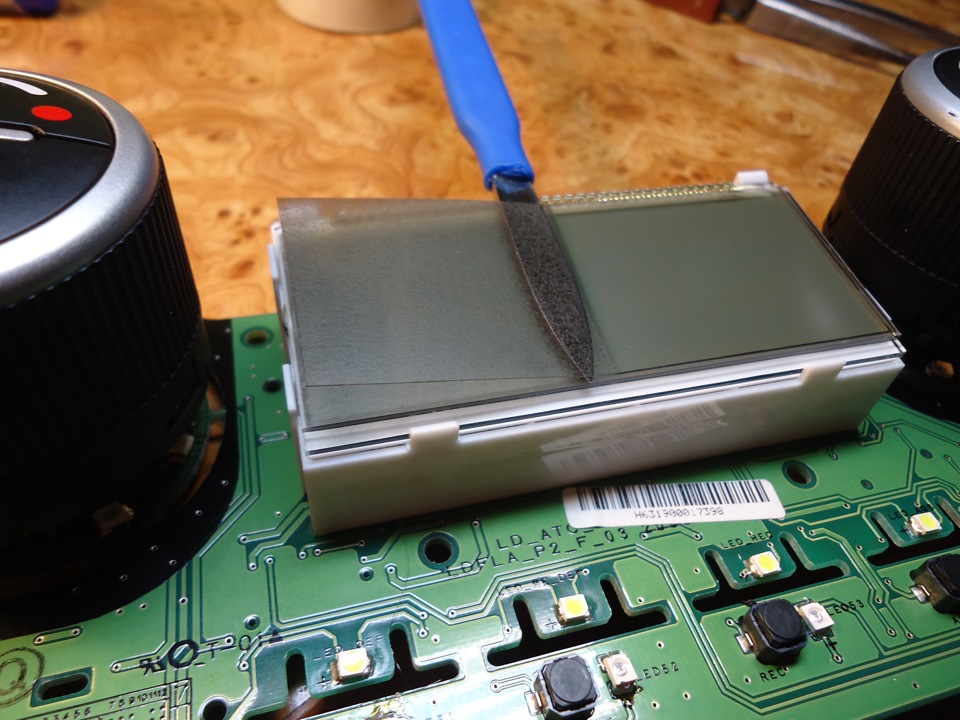

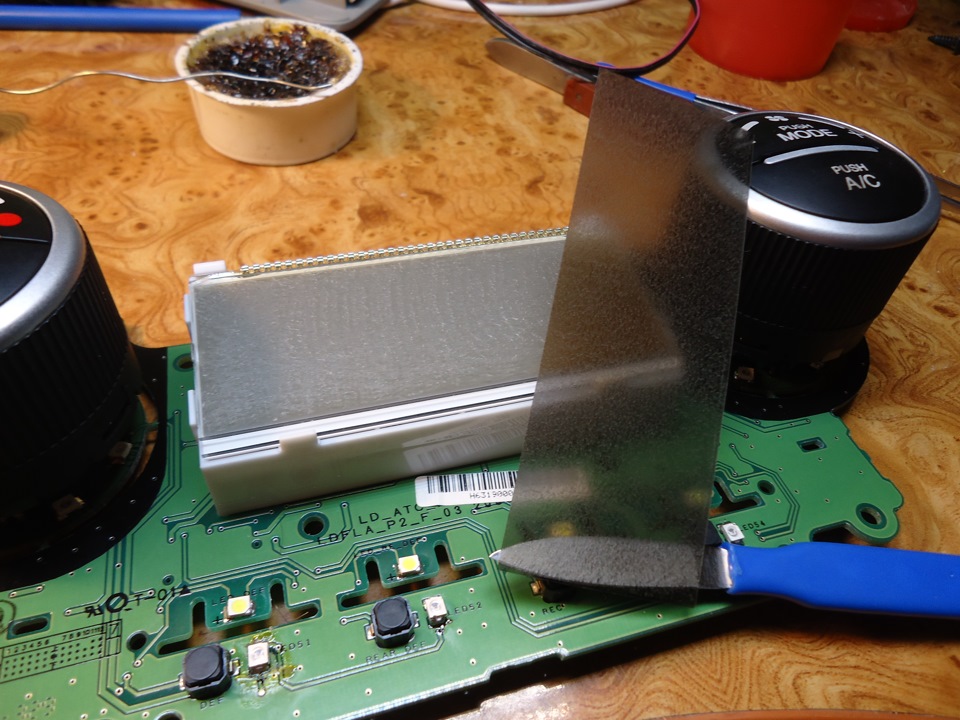

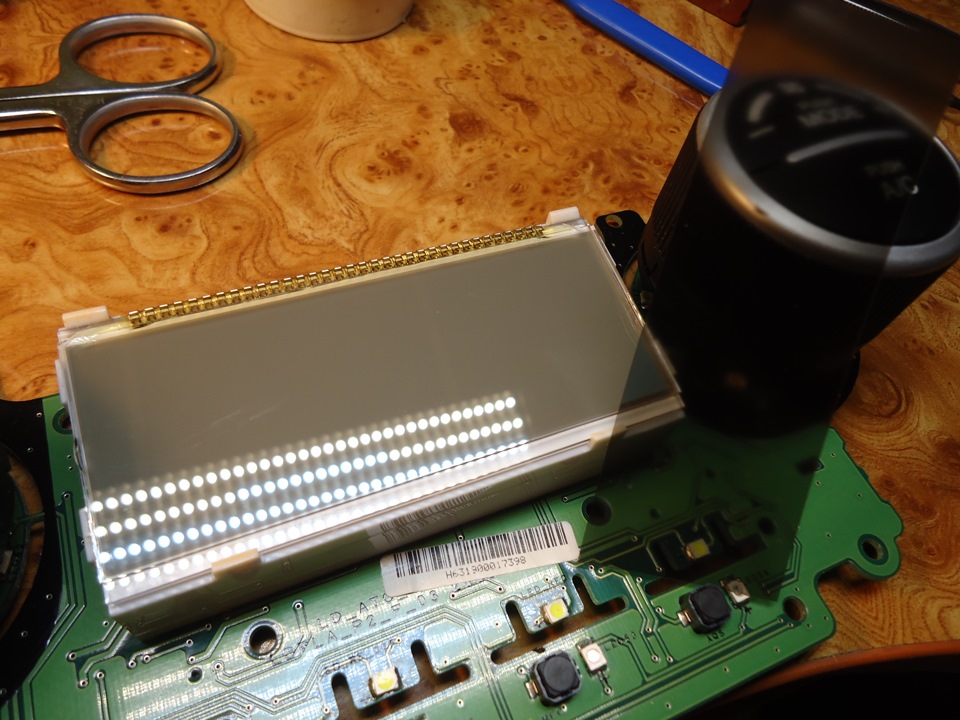

Екранчик піддався інверсії. Підсвічування необхідно з одного бокупідняти білу пластмаску. Діоди підсвічування екрану замінив набілі. А от з годинником довелося заморочитися. Екранчик з двохсторін припаяний до плати. Морочитися з випаюванням ніжок вирішивїх акуратно розрізати алмазним (стоматологічним) диском. Підекранчиком знаходиться біла плівка світлорозсіювач, її потрібнозняти. Хитромудро — впхнув фрагмент світлодіодної стрічки і вивівдроти живлення. Підключався до ніжок роз'єму з живленням 12 вольт.запаяв розрізані ніжки. Ось так все вийшло. За одне з панеллюклімату пересвітив кнопки електро коректора, відкриття багажника, регулювання яскравості підсвічування, протитуманок та кнопкисклопідйомників.
А ось власне і повністю готовий результат, усі прилади на борту.>
Коментарі20
Дружище не міг би поміряти розмір кнопки на блоці клімату. Дуже виручив би. Приблизно ось так
Вітаю, на жаль ніяк, це я робив пересвіт приладів на замовлення, це не моє авто.
А зрозумів спасибі)
А в кнопках які світлодіоди стоять, цікавий вольтаж і скільки треба штук? Двері 8 шт ... підігрів сидінь що там і інше ...
Щиро кажучи я вже і не пам'ятаю
і на спс)))
Вони у стрічці продаються?
так
Ок. Будемо шукати спс.
ні за що, нехай виходить.
Підскажи ще не грамотному ... так і питати у продівців ці діоди за номером ... і номер десь можна подивитися?
жодного номера немає (може і є звичайно, але я про нього не знаю), просто smd-стрічка яскрава білого нейтрального світіння.
Якщо не утруднить можеш підказати по діодам. я так думаю що просто не вистачає потужності світла моїм діодам.
Діоди використовував скрізь 3528, регулятором яскравості пробував додавати?
Та регулятор на всю ... просто не знаю які я сповзував діоди. купив звичайну діодну стрічку ... випаяв і впояв в приборку і візде ... коротше скрізь нормаль а з бк клімату і годинник гемар. Ну ти сам бачиш.
я купував стрічку яскраву, білого нейтрального світіння (приблизно 5000К).
А хочу як у тебе.і годинник такий теж хочу зробити. З бк приладки як то все легко вдалося поміняв діоди на білі зробив інверсію і оппа.
Ось така нісенітниця виходить ... за години кричу мовчу
Підскажи будь ласка на бк клімату теж smb3528 діоди використовував. А то у мене не хрону з кліматом і годинами не виходить не вистачає їм світіння білого щоб підсвітити плівку і вона стала синя.
Так, використав smd 3528
