ДХО в штатне додаткове світло. Частина 1.

Років п'ять тому встановив в додаткове світло (протитуманки) ксенон(Mitsumi 5000К). Але в його використанні не було потреби, тому що вмісті це робити просто злочин, та й світла головний оптикивистачає, тому що стоять 3-х дюймові лінзи (хто пробував - тойзнає) На дачі знайшов свої старі "протитуманки" (одна оригінальнаSung San-Zem, а друга китайська "no name"). ДХО, яким хоча бкористуватися.
І так, помчала!

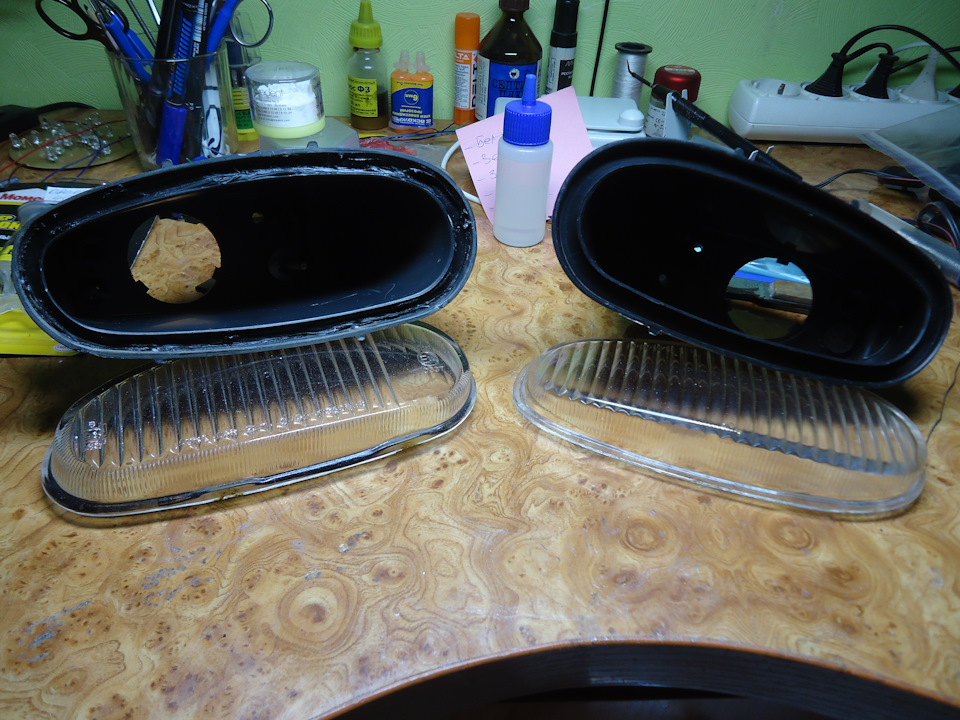

Розібрав і відмив до стерильного блиску додаткові ліхтарі —донори.

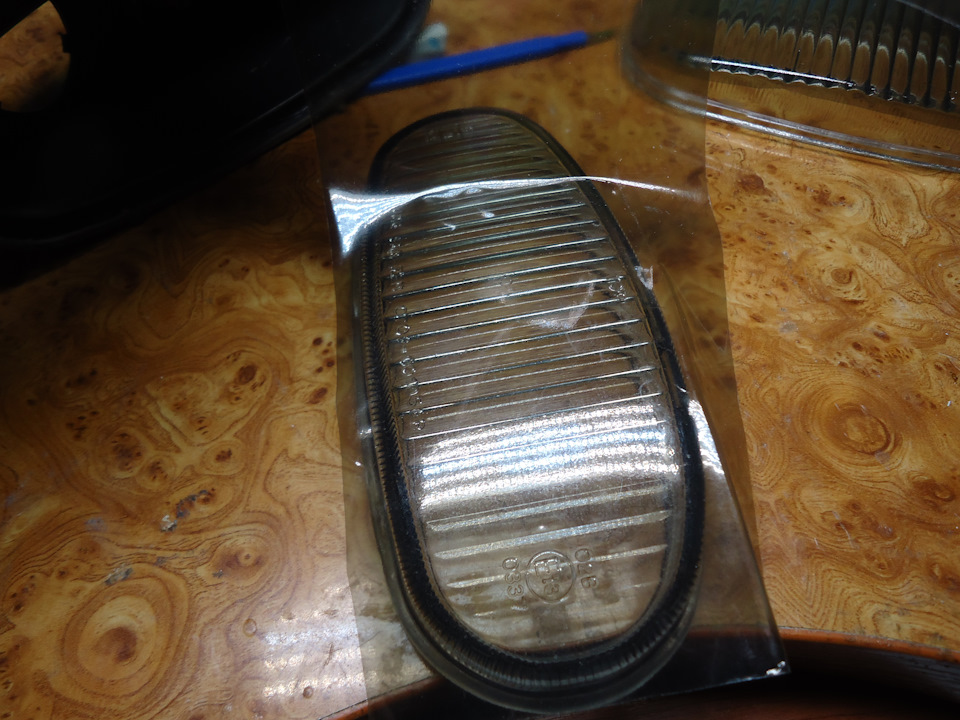

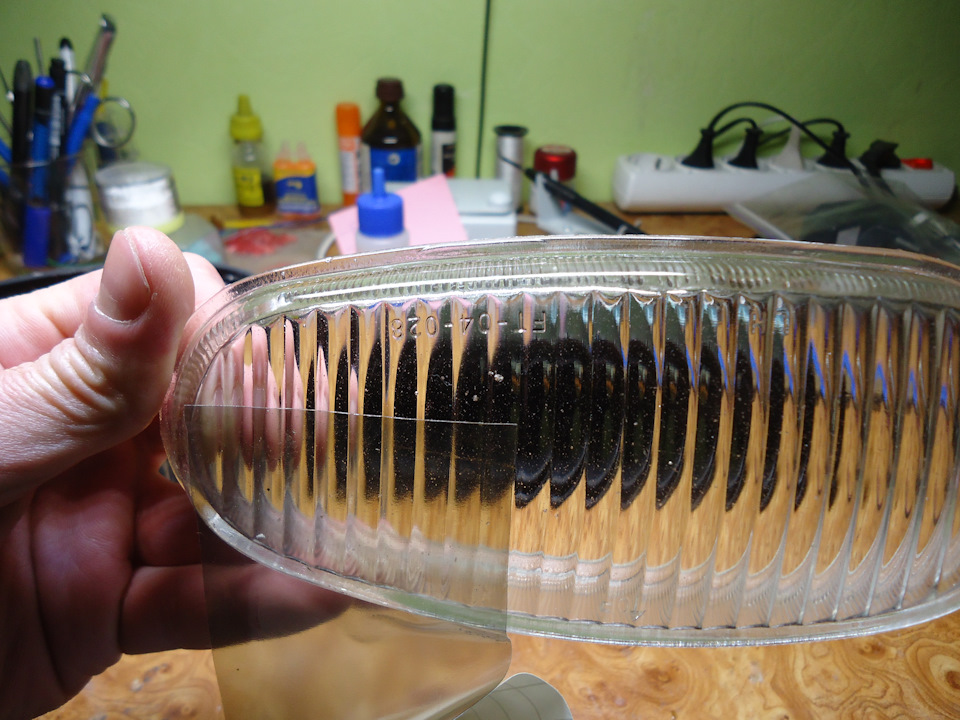

Скло обклеїв найсвітлішою димчастою плівкою ОРАКАЛ з міркуваннямифункціональності (при розбитті скла, уламки тримаються купи і недають волозі потрапити усередину протитуманки), а так само встайлових цілях (у мене чорна машина і прозорі стекла протитузагальному тлі чужорідно).

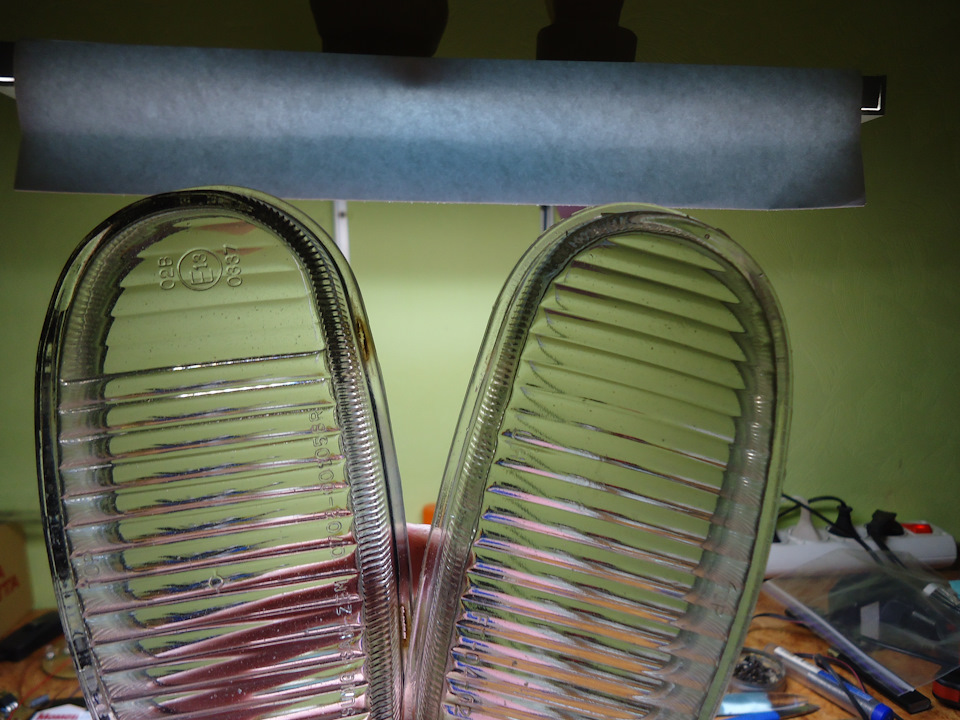

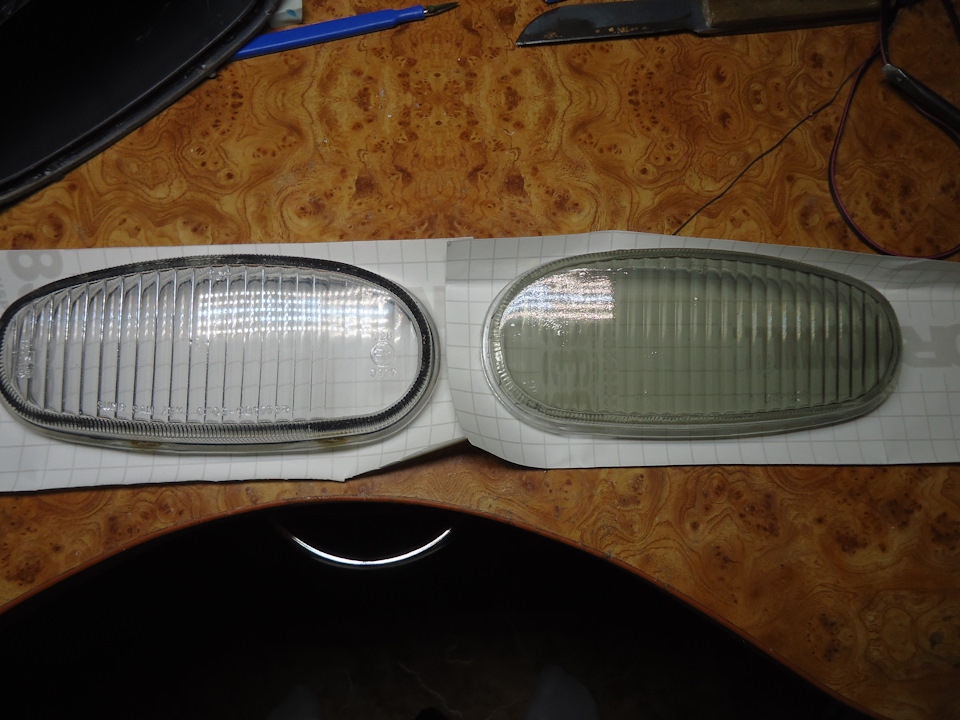

Ось для порівняння обклеєне плівкою скло та "голе". Порівняння склана просвіт. Як видно по фото - різниці особливо ніякої немає (ліворуч "голе" скло, а з права тоноване). Закупився світлодіодами3 Bт. (12 шт., по 6 шт. В кожну протитуманку), підкладками-радіаторами та резисторами. ). І за шаблоном виготовивпару алюмінієвих радіаторів завтовшки 2мм. За підгін діловогоматеріалу висловлюю подяку Генчику Barracuda88 .

Всі елементи світлодіодного складання з'єднував черезтермопасту, для ефективного тепловідведення.

Складання робив з двох секцій по 3 світлодіоди в кожній зпротитуманок. Бризкати слиною, типу, фарба погіршує тепловіддачу, але обмовлюся заздалегідь - площа алюмінієвого радіатора з лишкомперевищує площу корисної тепловіддачі, тому за перегрів діодів я непереживаю ЗАГАЛЬНО! ). Радіатори з такою площею тепловіддачіпотягнуть 10-ватні діоди в такій же кількості (прораховував черезпрограму для розрахунку радіатора щодо потужності світлодіода).
Ось так все виглядає в корпусі Протитуманок.
Ось так все працює в 2, 5 рази тьмяніше своєї потужності (мійтестовий блок живлення видає всього лише 250 мА, а діодам необхідно700 мА, тому що яскравість потужних світлодіодів залежить не відвольтажу, а від сили струму). Фото з відстані 1, 5 м.
Фото з відстані 7 м.А от так ДХО освітлюють кімнату при повнійтемряві в 2, 5 рази тьмяніше своєї реальної потужності. Поки нацьому все, в другій частині розповім і покажу як все працює наповну потужність безпосередньо на авто. Поки що є певні складнощі вустановці (через погодні умови), але це лише питання часу. Усі мирута драйву!
