LED-підсвічування панелі приладів

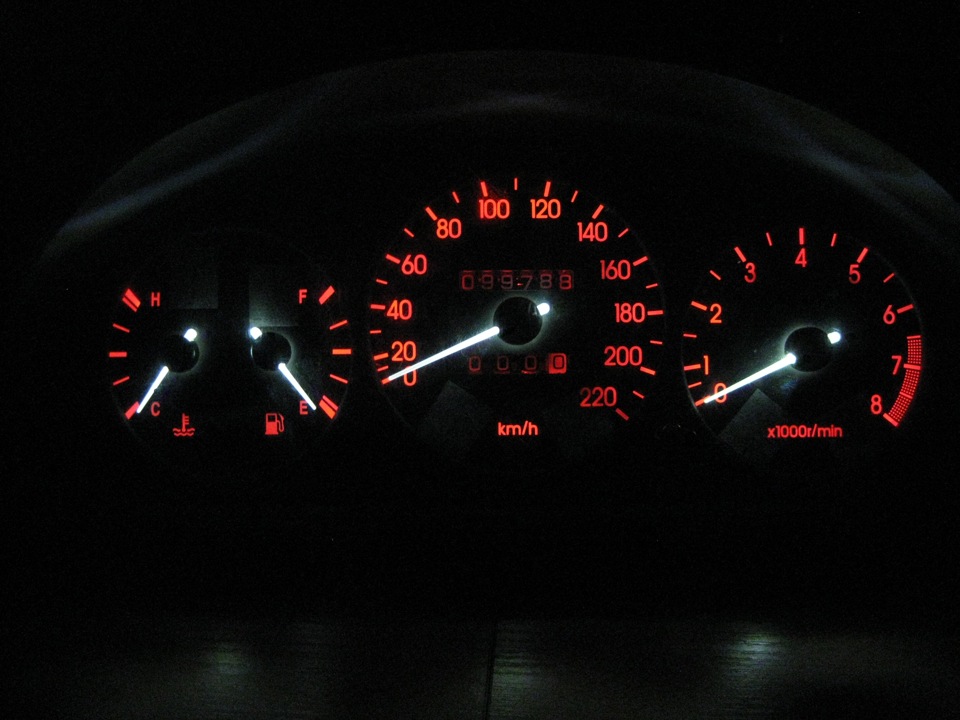

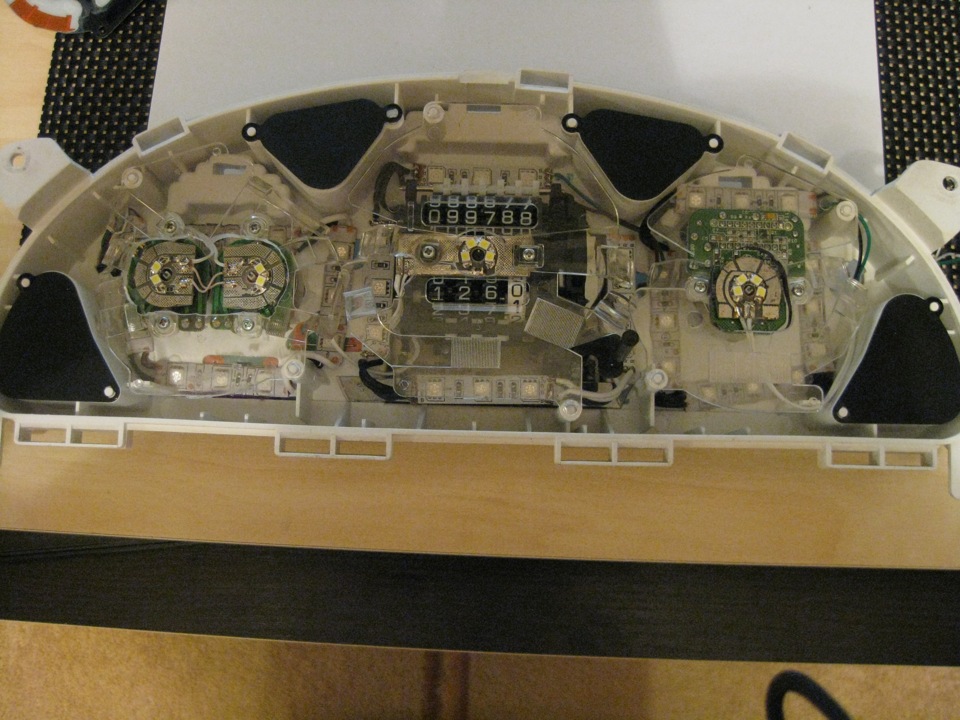

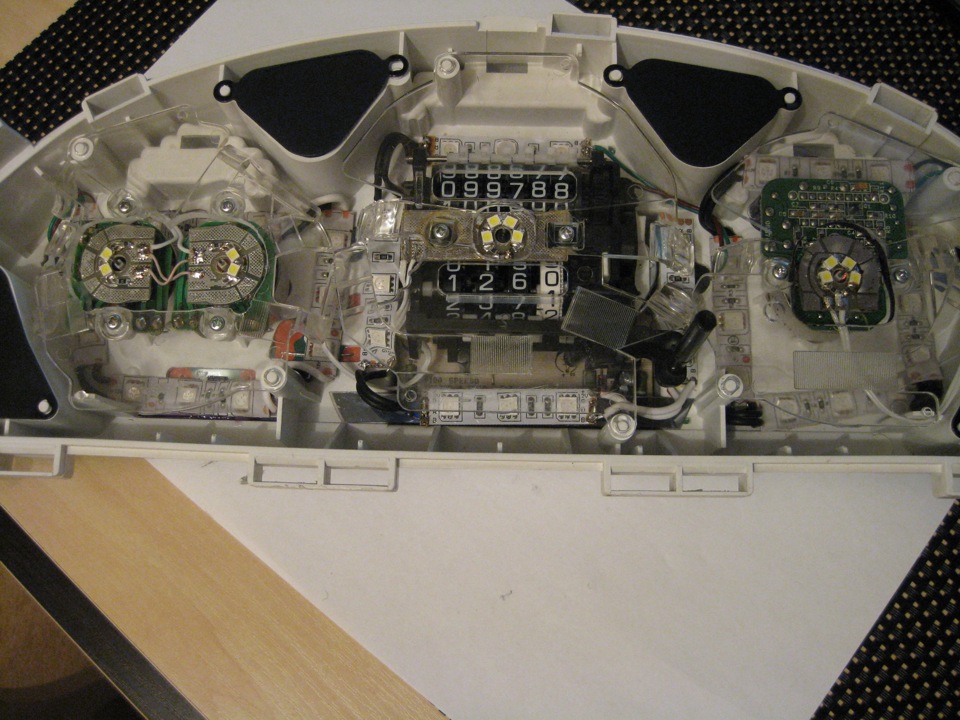

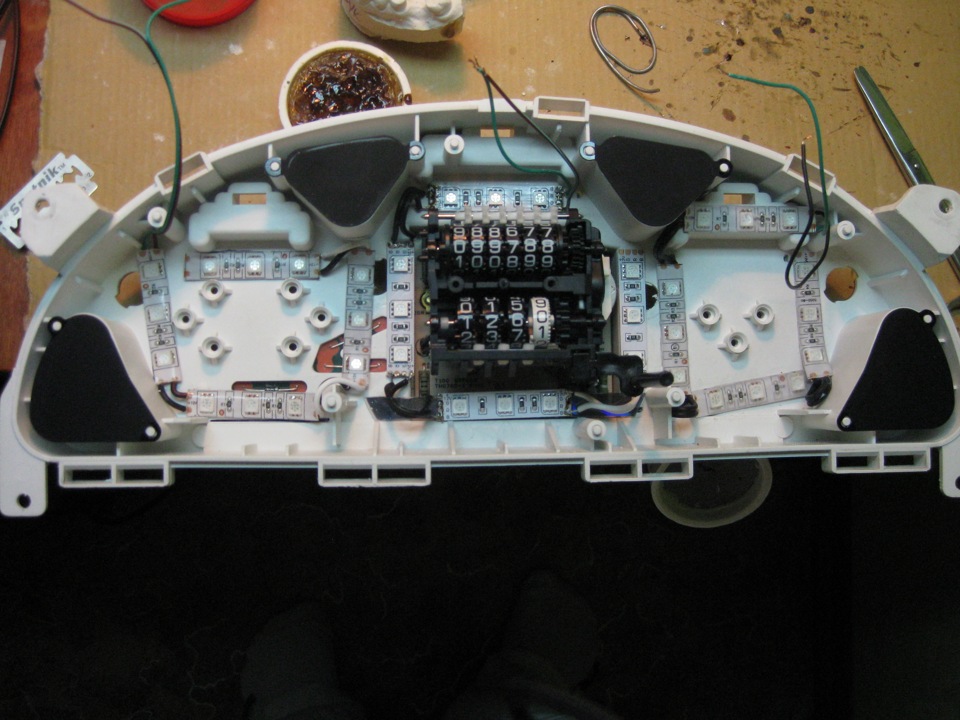

Підсвічування шкал робив із фрагментів SMD-стрічок червоногосвітіння, підсвічування стрілок білого світіння замовляв у ГерWerW0LF (якість виготовлення на висоті, прості в установці).Довелося трохи підрізати світловод, як завжди виручила бормашина! На шкалах зі зворотного боку змив світлопропускні фільтри, інакшене домогтися рівномірного підсвічування, так як вони розраховані налампу розжарювання.
Коментарі20
Підскажи а куди підключав (припаював) діоди з підсвічування стрілок?
підпаювався до штатних контактів підсвічування приладової пенелі, це на клемній колодці 14 і 15 контакт.14 - це - а 15 - це +.
Вибач, слабо в цьому розуміюся... це на платі яка зі зворотного боку приладки?
точно.На центральній клемній колодці є номерація контактних груп (якщо уважно розглянеш, то побачиш, що вони марковані).
спасибі, пробуватиму
Давай, нехай виходить!
привіт. креслення або ескізи з розмірами плат зі світлодіодами для стрілок є? в першу чергу цікавлять діаметри отворів у оліті
Привіт Ні, я замовляв готовий виріб у werw0lf
привіт! на тахометрі мітки 3 і 5, на спідометрі 160 і 220 помітно що тьмяніше по краях, це через те, що напилення не досяг ззаду або є таки темні місця навіть якщо світлодіодку робити?
Привіт. Є трошки, це через нутрощі приладів, від них падає тінь.
Можеш розповісти докладніше, просто собі точно хочу зробити. Цікавить - куди підключав живлення від підсвічування стрілок (ти просто підключив в одне і те ж місце куди і підсвеїку шкал підключав?)? І як регулювання яскравості зробив?
все підсвічування (і шкал і стрілок) підпаював до контактів на платі зі зворотного боку приладки (там, де вставлялися стокові цоколя з лампочками). ) 1 ком. Можна підключити все через реостат і регулювати яскравість вручну, але я вирішив не морочитис...
Дякую, дуже допоміг. Якщо ще будуть питання, можна буде тебе трохи подати?))))
та про що розмова, звичайно звертайся, постараюся допомогти чим зможу.
А резисто не гріється? Мене просто все відмовляю від цього, кажуть резистор буде сильно грається і радять зробити на ШИМ регуляторі.
... гріється?! від чого йому грітися? немає звичайно, не гріється, у мене все підсвічування на машині зроблено на діодах і резисторах, ніколи не помічав, що гріються, вони навіть не теплі.
красиво!

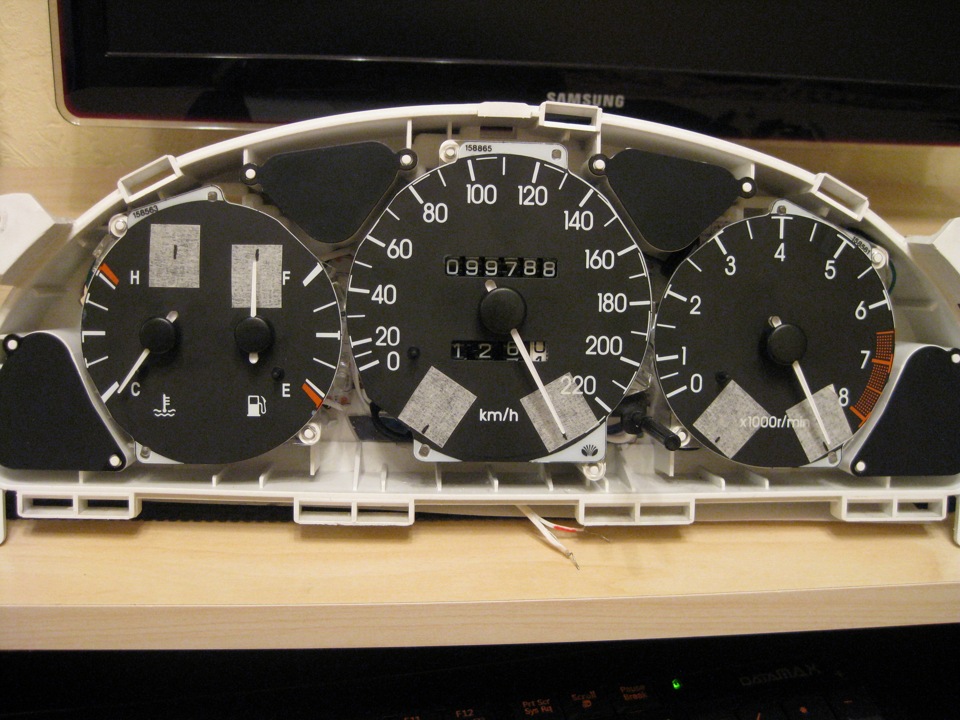

О, дякую за передостаннє фото! Питання, що означає перша мітка на спідометрі? те ж і про тахометр ?
це крайні точки ходу стрілок, мітки, щоб поставити стрілки назад правильно.
це я зрозумів)), напевно неправильно сформулював питання. . .ліва мітка для ставиться коли повертаєш стрілку вліво до упору, ставиш мітку. Права вправо. . .правильно?
