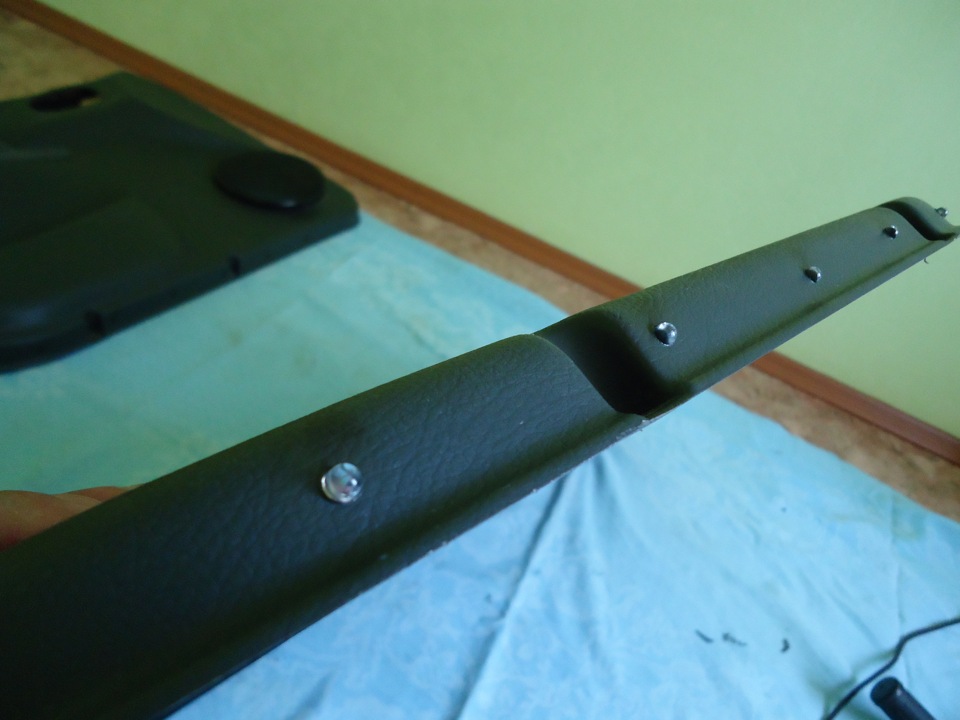

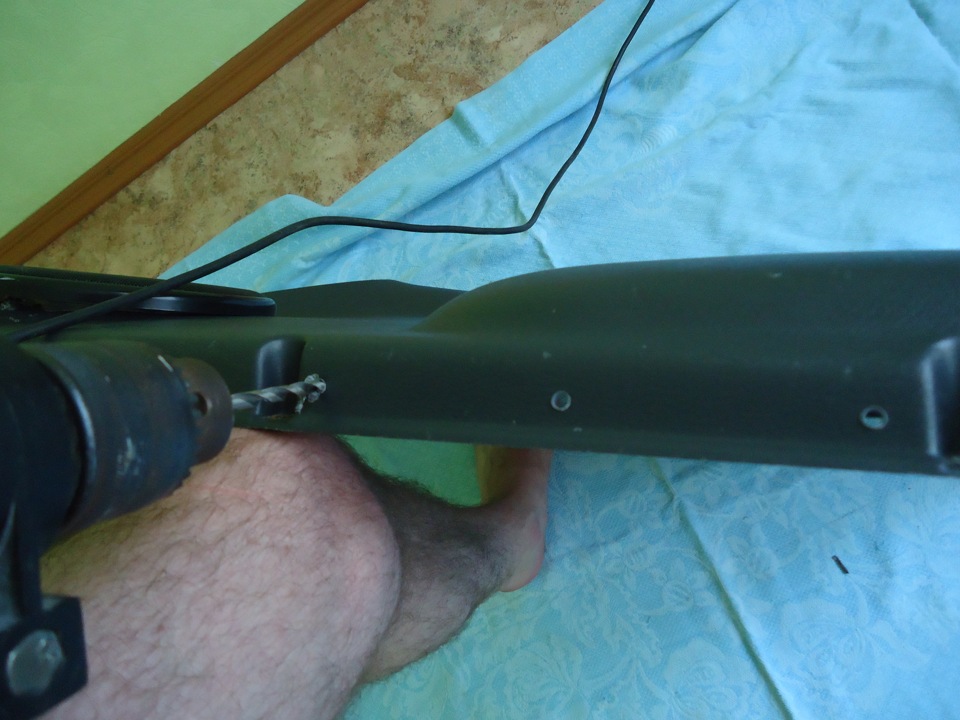

Набридло вступати в бруд, какашки і калюжі виходячи в темний час змашини. Було вирішено робити підсвічування в дверних картах.Хотілося, щоб вона мала цивільний вигляд, тому варіант наSMD-стрічках навіть не розглядався, вважаю колгоспом (прошупрощення у власників таких підсвічувань, ні в якому разі не хотівобразити, просто ІМХО). Був варіант врізати плафони, як у автокласом вище, але не зміг знайти таких вузьких плафонів, щоб стали вкарту Тому нічого не залишалося як насвердлити внизу карти дірок ізавантажити в них 5 мм світлодіоди. І так помчала! 5.Підбравсвердло, розмітив місця під установку і насвердлив дірок. Примірявдіоди в настановних місцях, всі сіли щільно.
p>

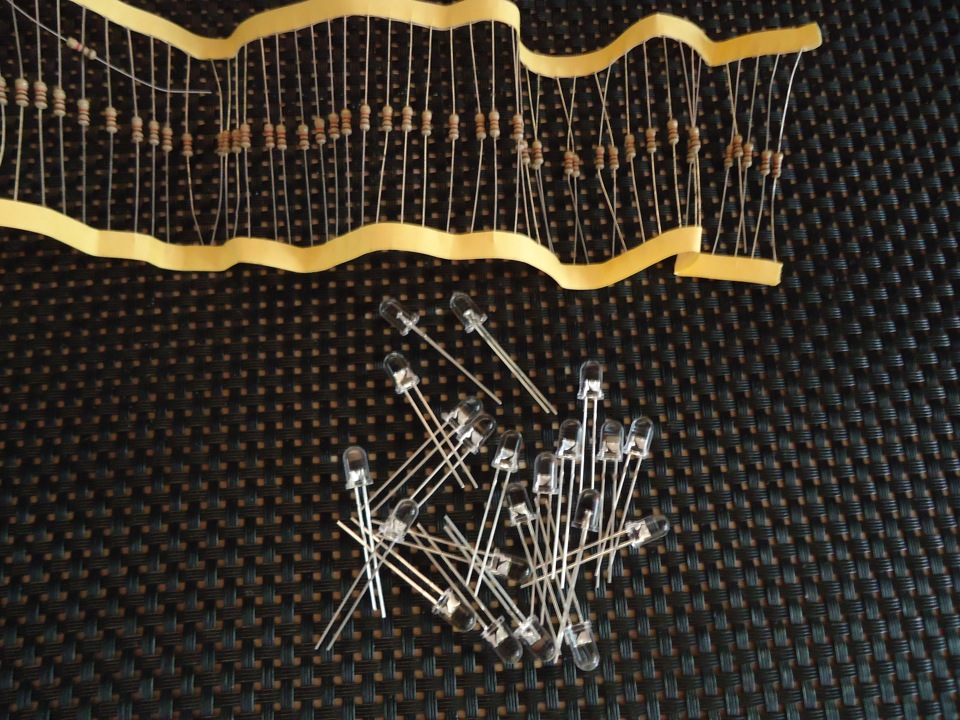

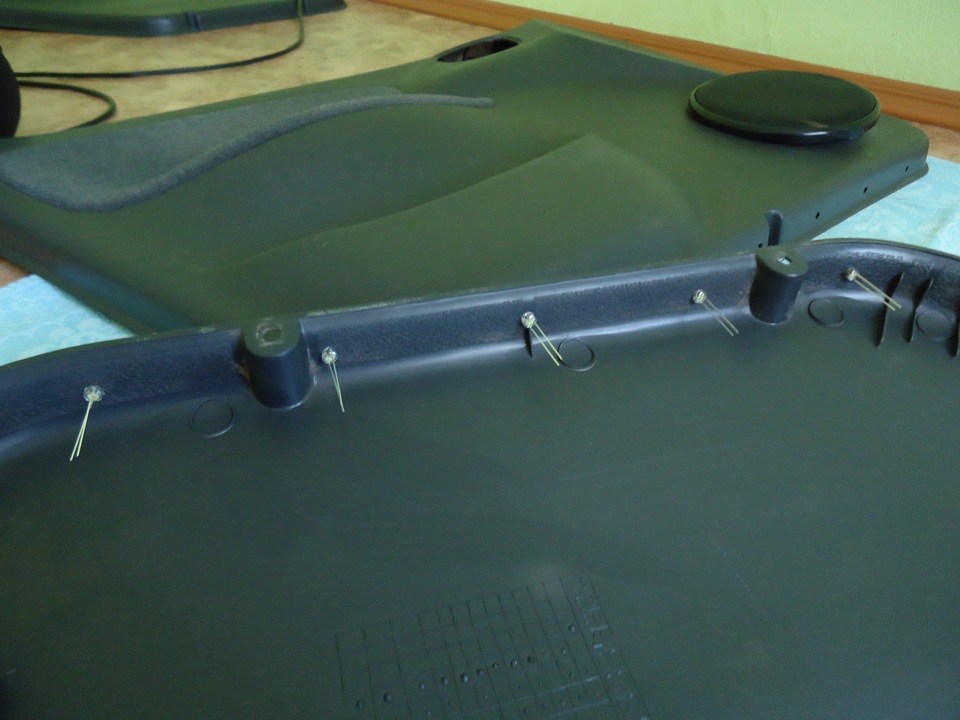

На кожен світлодіод підпаяв за опором 1кОм і зміцнив у посадковихмісцях термоклеєм (хоч вони й сиділи щільно, вирішивперестрахуватися).

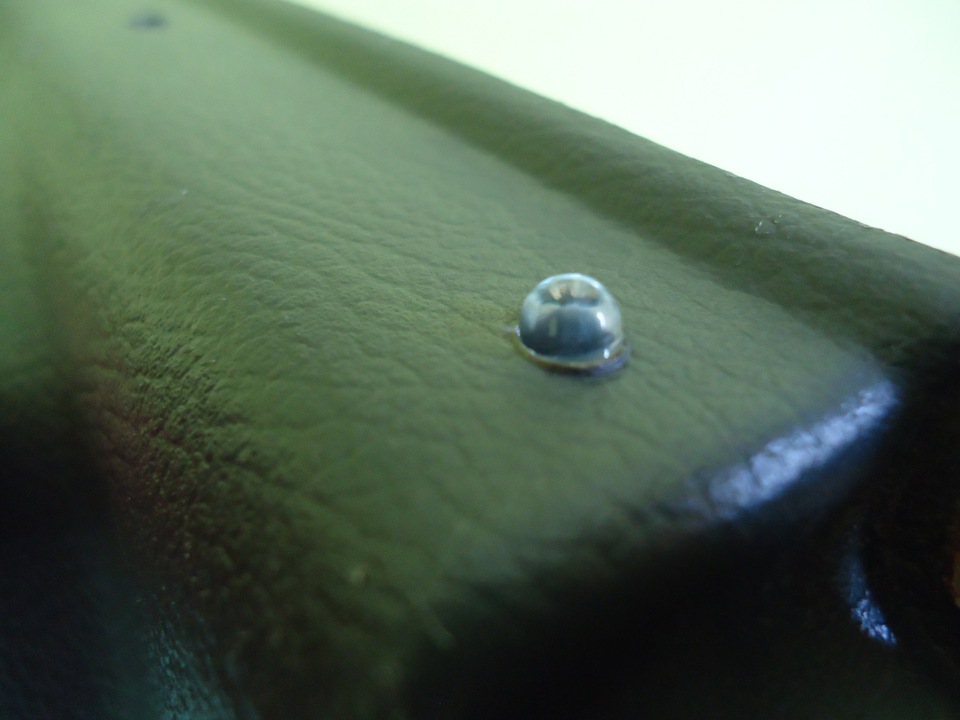

Підключив до батареї, що б перевірити якість освітлення і офігел... Кожен світлодіод світив окремою плямою, такий результат втопку! Посидівши, подумавши, вирішив поспилювати лінзи, тим самимдосягнувши кращого розсіювання світла. ).
І оооооо, диво! Світло стало рівним і гомогенним! За рахунокспилювання лінзи покращилася світлодисперсія.
<
Підключав через конектори, щоб легко можна було знімати карту вразі потреби. Хоботня затяглася на весь день, зібрав усе до купивже коли на вулиці було темно. Перепрошую за якість нічних фото, нерозібрався з фотиком.Результатом ДУЖЕ задоволений, навіть неочікував, що так все вийде!
Коментарі20
Схему дивився ніфіга не зрозумів, поки не відкрив шкільний курс - закон Ома. ))) Загалом для тих хто сильний в електротехніці так само як Я))), поясню на пальцях, сподіваюся комусь знадобиться. .к. підключення св.діодів паралельне, то напруга у нас н...
Істину говориш! Все чудово розписав!
Як я зрозумів підключення світлодіодів послідовне. Резистор 1кОМ все одно до якої ноги світлодіода паяти? І чому саме такий опір-1кОм, розрахунки або як?Спасибі.
паралельне, резистори паяв до +. А розрахувати номінал резистора можна ось у такому калькуляторі cxem.net/calc/ledcalc.php.
Щоб кожні двері світила окремо-розжував конкретно. Навіть я допер! Дякую за поради та терпіння. Кльово вийшло. Свої перероблятиму.
Старався, радий, що вийшло дохідливо. Нехай виходить!
все, дурна моя голова! зрозумів! я просто намалював на схемі собі один діод типу для прикладу і думаю ну проходить через нього мінус, і шо якщо він йде знову ж таки на цю паралель і на всі кінцевики, а потім наздогнав шо на всіх кінцівках якщо домалю...
Саме так!;)
а чого йому не спалахувати, головне правильно впаяти діод
намалював схему і зрозумів, вся справа в мінусі який по шляху до плафона паралеліться і при відкритті будь-яких дверей мінус подається через цю паралель на всі лампочки, але тоді питання таке, якщо ми ставимо діод у бік цієї паралелі, то як тоді заго...
Сергій, а якщо підключити так беремо постійний плюс внизу біля ніг водія там де він порожній телепается і кидаємо паралельно на всі лампочки, а мінус з кожного кінцевика на свою лампочку, тоді діод не потрібен?!
діод потрібен по-любому, тому що у всіх кінцевиків дверей загальний мінус.
Сірий, а де конкретно ти впаювався в + плафона салонного освітлення, як він йде той дріт? або по суті плюс взагалі можна взяти будь-який?
підключався безпосередньо до клем плафона.
у мене може тупе питання але поставлю, як вони включаються? від відчинення дверей? або окремо? і всі відразу горять (на всі двері) незалежно яка відкрита?
включається при відкритті дверей, підсвічування спалахує саме на тих дверях, які відчинили.
а як так зробив?
+ взив від плафона салонного освітлення, - від кінцевика дверей, попередньо впаявши в штатну проводку діод (номіналом 3 А.)
не зрозумів а як тоді окремо світяться, по докладніше можна якщо не складно))))) ваш клас яскравіше фар світить))))
на стокову проводку, що йде на кінцевики дверей, паяєш діод, а після нього підключаєш мінусовий контакт підсвічування дверей.
