На своїй машині випробував два варіанти "ангельських вічко", доцього були такі:
https://megadriver.org/p732965-angelski-oci

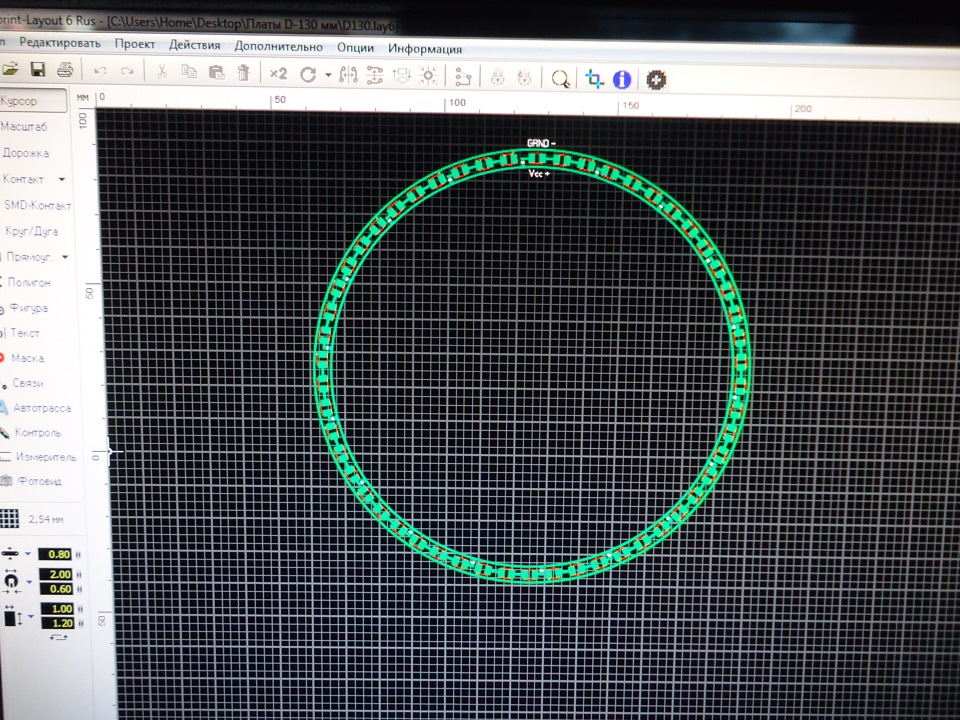

< Тепер вирішив зробити від початку і до кінця повний хенд мейд, тільки на цього разу більшого діаметра. Для початку були створенімакети плат для світлодіодного складання (намагався розібратися саму Sprint Layout, але як виявилося кишка тонковата, тому дужевдячний захопленому таланту Dimba27 За чуйність ідопомогу).

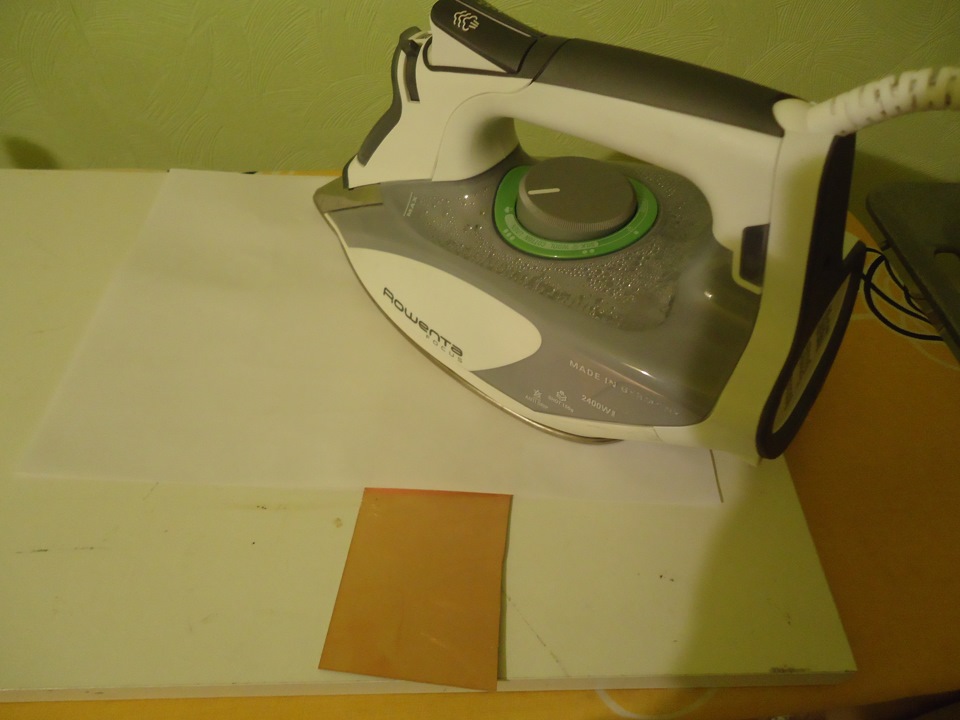

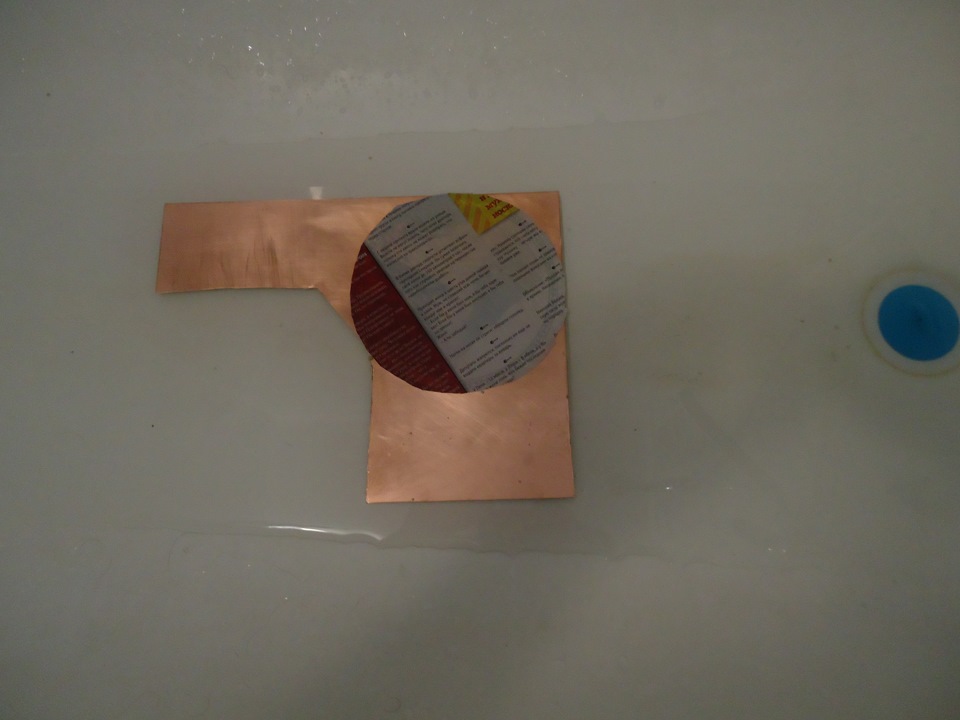

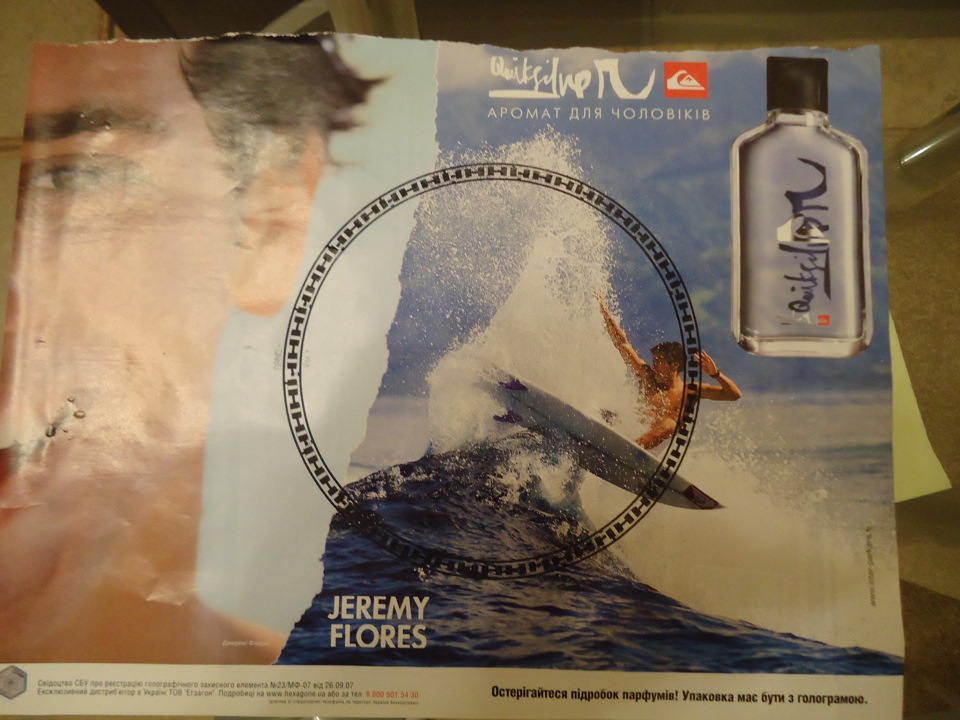

Після на листку глянцевого журналу за допомогою лазерногопринтера роздрукував ескіз. Лист мідненого оліту, знежирив і черезпраску переніс тонер лазерного принтера з аркуша на мідну поверхню.Потім всю цю справу залишив на кілька хвилин у теплій воді длявідкидання паперу.

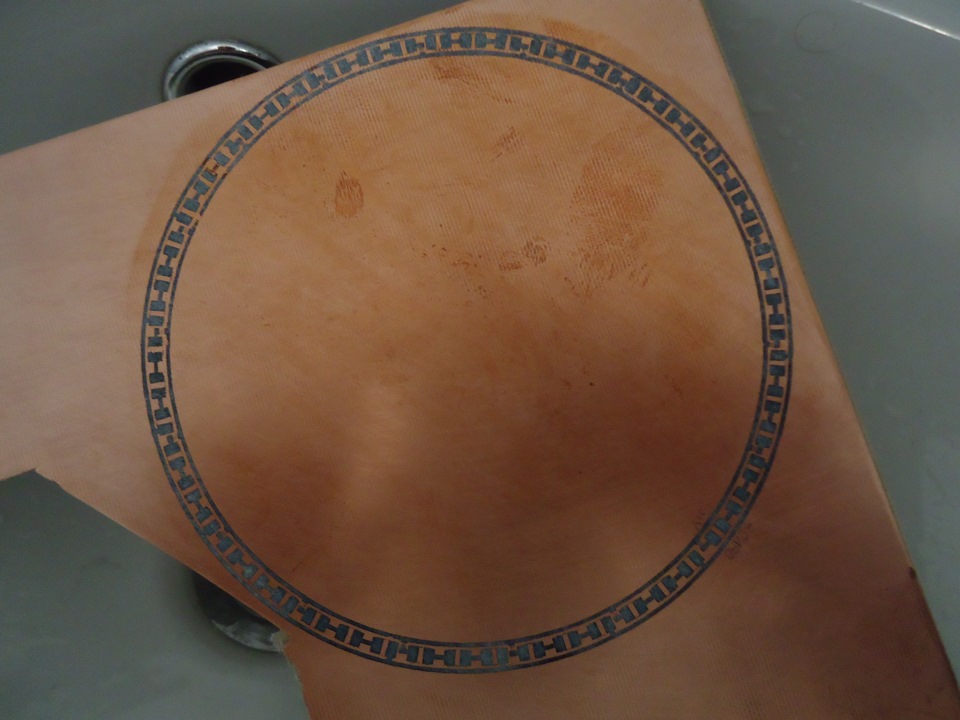

Через акуратно під струменем води "скачав" пальцями папір і ось, щовийшло. З метою економії мідного оліту вирізав внутрішню частинукільця і приступив до трави плати. Травив за допомогоюперсульфату натрію (чувак у магазині радіодеталей сказав, що заякістю набагато краще ніж хлорним залізом). Розвів вміст пакету в0, 5 л теплої води (50 * С) і через 10 хв. Вся зайва мідь скипнула.Після промив проточною водою і стер тонер ганчіркою з розчинником.Потім з допомогою паяльника залудив оловом мідні доріжки.
Вуаля, плата готова до світлодіодного складання!
У наступних постах проллю світло на світлодіодне складання тавиготовлення розсіювача для АГ.
Коментарі20
Красавчег. Незабаром чую двошарові плати цькувати і мікросхеми прошивати) Молодець!
)Привіт дядько! Дякую, намагаюся! До двошарових мені ще далеко, але ... з чим чорт не жартує!
з чого розсіювач робитимеш?
якийсь пластик, його використовують при виготовленні корпусних меблів (друг колись займався меблями, ось і підігнав). У нього відмінні світлорозсіювальні властивості.
я в рекламному агентстві молочний акриловий пласик знайшов теж відмінно розсіює, а ще його можна відразу на верстаті порізати за потрібною формою
Мій пластик дуже схожий на той, про який говориш ти. До речі, щодо верстата ти мені подав ідею, дякую!
фрезерний або лазерний верстат з керуванням через комп'ютер, ріже будь-які форми, потрібен буде макет в корелі, хоча кола вказівкою внутрішнього і зовнішнього діаметра можна і за місцем зробити.
клас!Такий верстат в рекламних агенствах можна запитувати?Ти теж збираєшся робити АГ?Якщо хочеш, то можу тобі скинути макети своїх плат.
ну я собі з Китаю АГ пригнав https://megadriver.org/p1351710-svitlodiodni-angelski-oci-novogo-tipu-cob-led-angel-eyes мене тепер все влаштовує, я зараз задньою оптикою займаюся верстат в рекламному агентстві з зовнішньої реклами
Можеш і мені скинути макети плат, заздалегідь вдячний!
можу, дай свою пошту
Пошту закинув у личку.Спасибі
відправив
Майстер на всі руки! )
намагаюся не лишати!
D
Серік ти не вгамовний)))) успіхів, хоча я впевнений що все вийде на вищому рівні)
Спасибі Леха!
Серік ти маніяк у хорошому сенсі! Чекаємо на готовий результат!
я такий!;)
