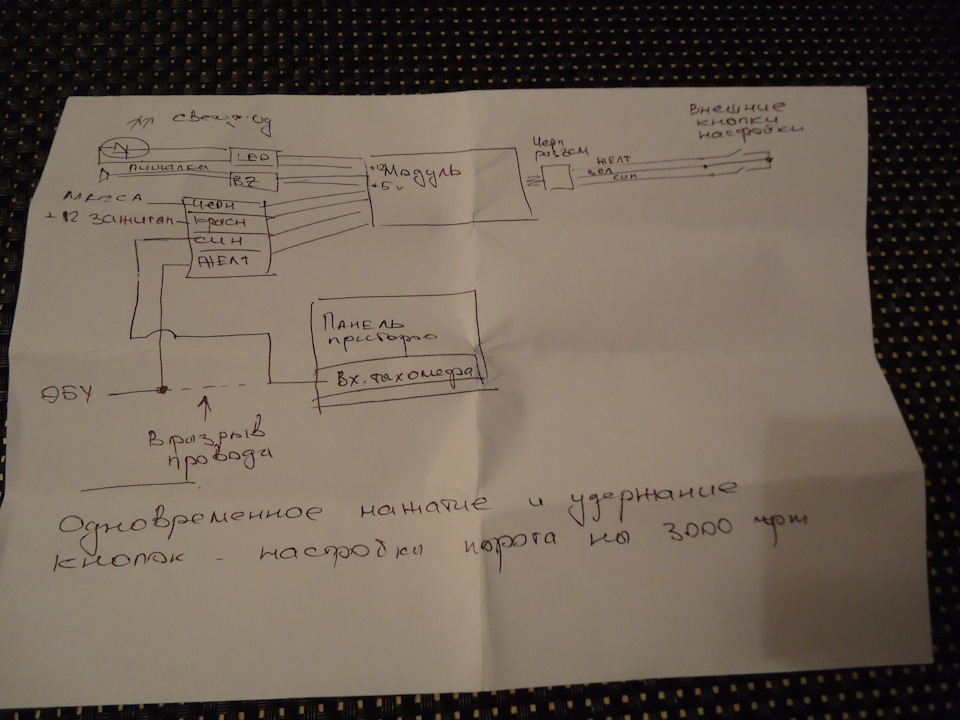

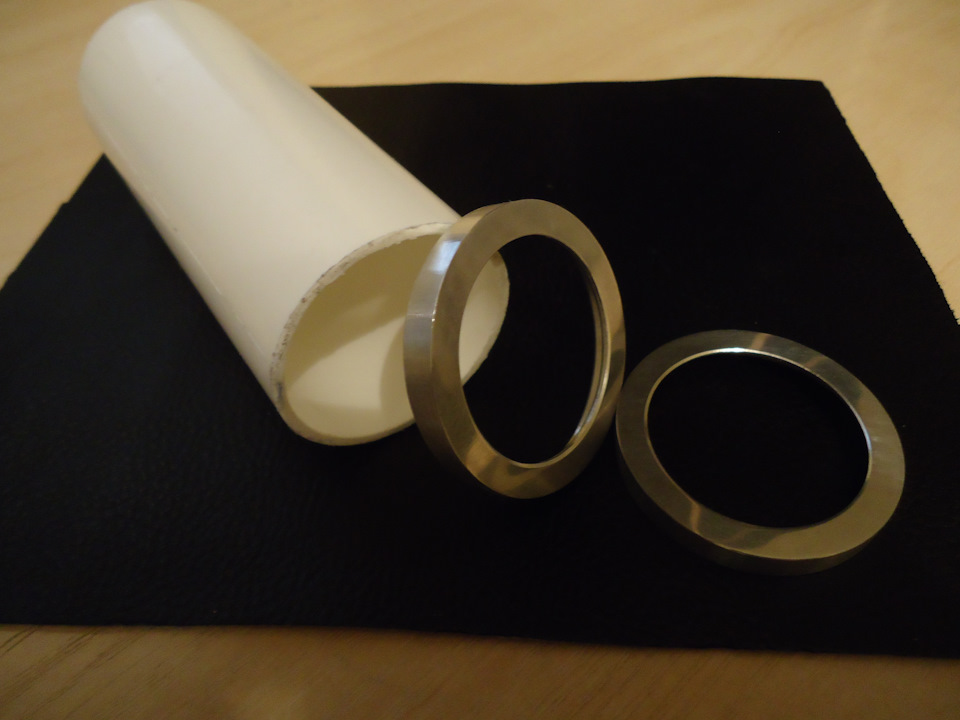

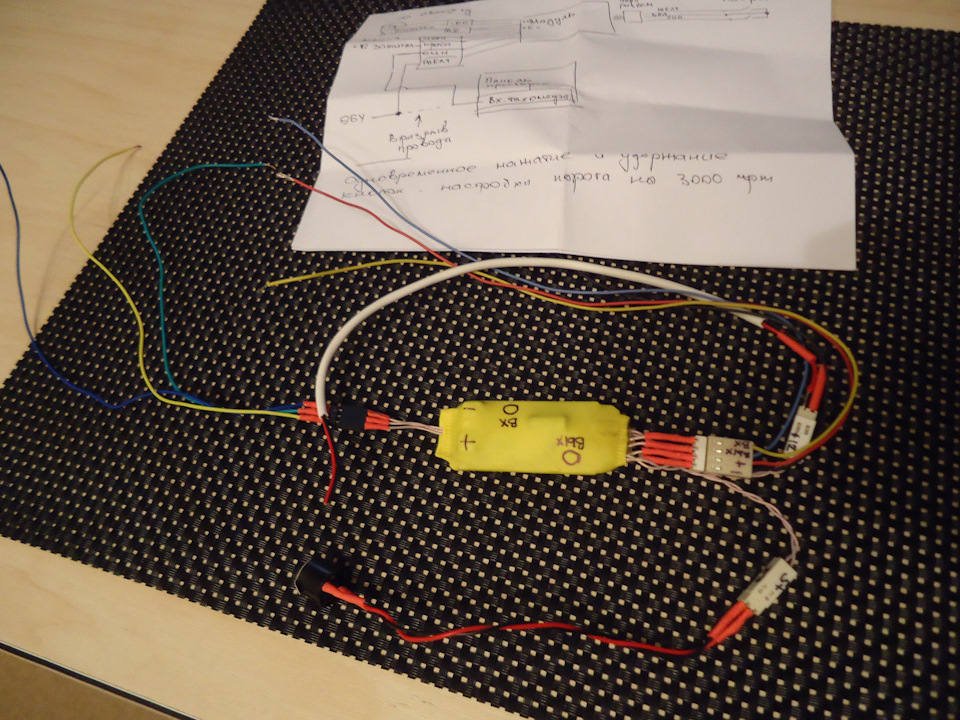

Вже давно мене відвідує думка зібрати світловий індикаторперемикання передач (Shift-Light), але проблема була у виготовленнімодуля управління. З вирішенням цієї проблеми мені допоміг ІгорWerW0LF, за що йому ВЕЛИЧЕЗНЕ ЛЮДСЬКЕ СПАСИБО Вінзібрав мені цей модуль і намалював докладну схему для установки.виносним, було прийнято рішення в його корпусі розмістити модульуправління, кнопки і всі інші "кишки".За основу взяв шматок сифонадля раковин, замовив у токаря пару торцевих кілець, для подальшоїперетяжки знайшов шматочок еко-шкіри.

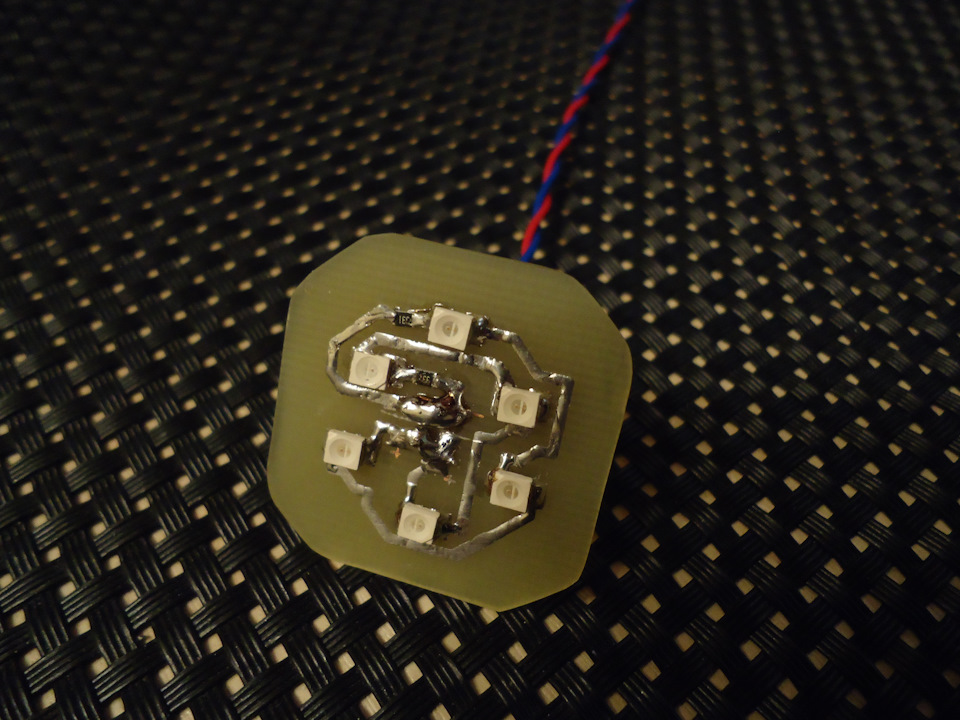

Витравив хустку для складання з 6-ти червоних світлодіодівSMD3528.
В якості світлорозсіювача вибрав молочний акрил.
< /

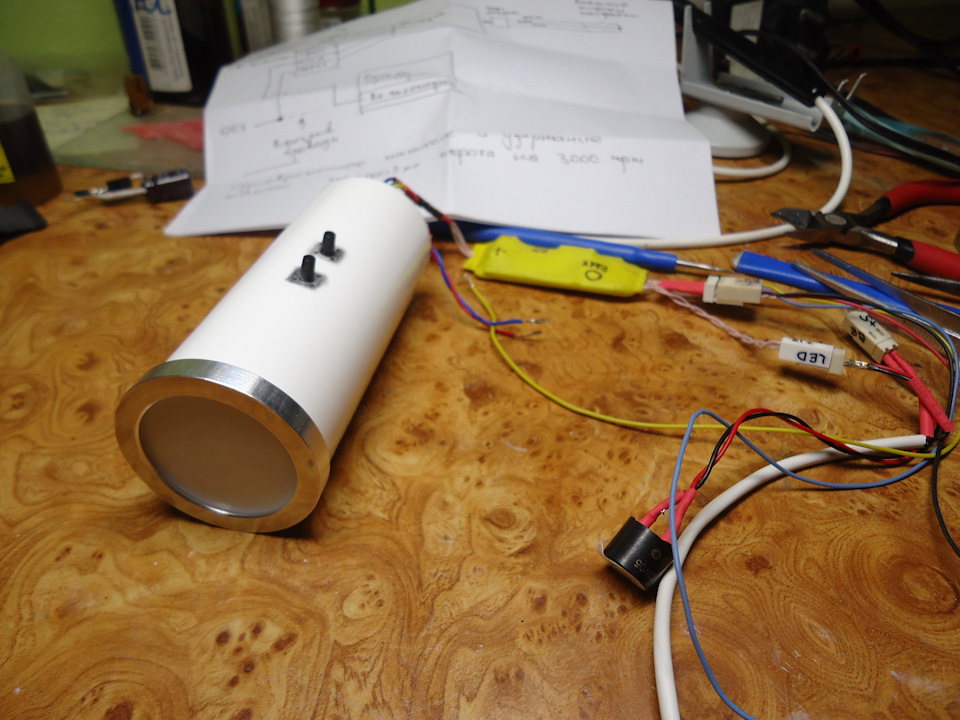

У корпус вживив дві тактові кнопки і обтягнув шматком еко-шкіри.Приперетяжці використав 88-й клей. На жаль фотик "бачить" свіченняприладу не червоним, а помаранчевим. У реалі світиться насиченочервоним.
Вся електронна частина упакована всередину корпусу, в задню кришкувстановив зумер.
> Прилад готовий.
Підключався до приладової панелі, для зручності зняття приладки впроводку встановив клемник.
Відео огляд встановленого приладу до машини.
