Але все ж хочу уявити як мені вдалося зробити це на своємуавтомобілі.
Робив усе сам, від розбирання та складання салону, до перепаюванняsmd світлодіодів.
Буде час, завантажу нормальні фотографії
Ну і трохи по зробленій роботі.
Розбираємо салон.

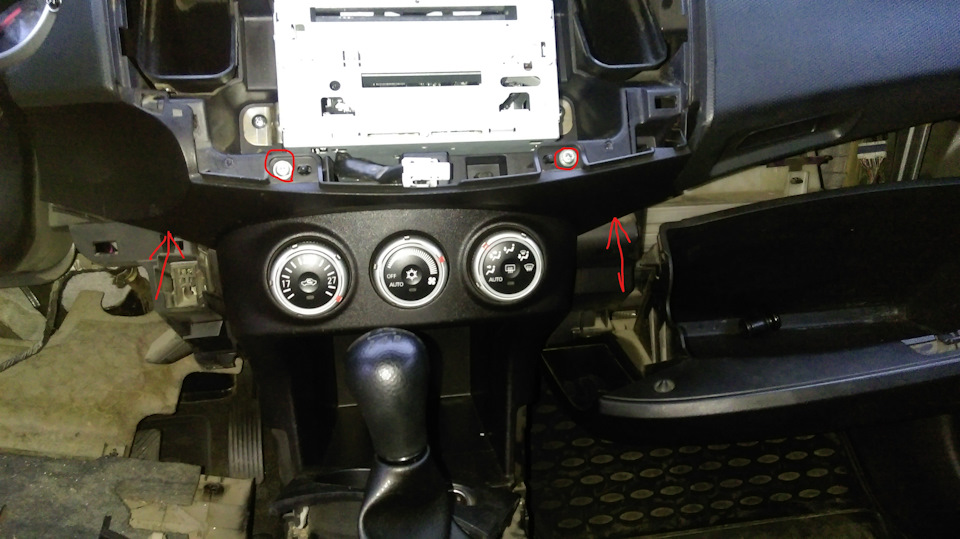

Знімаємо спочатку магнітолу, а потім і сам блок клімату. З пластикувитягаємо сам блок., і розбираємо його.
4 саморізи кріплять блок до обшивки

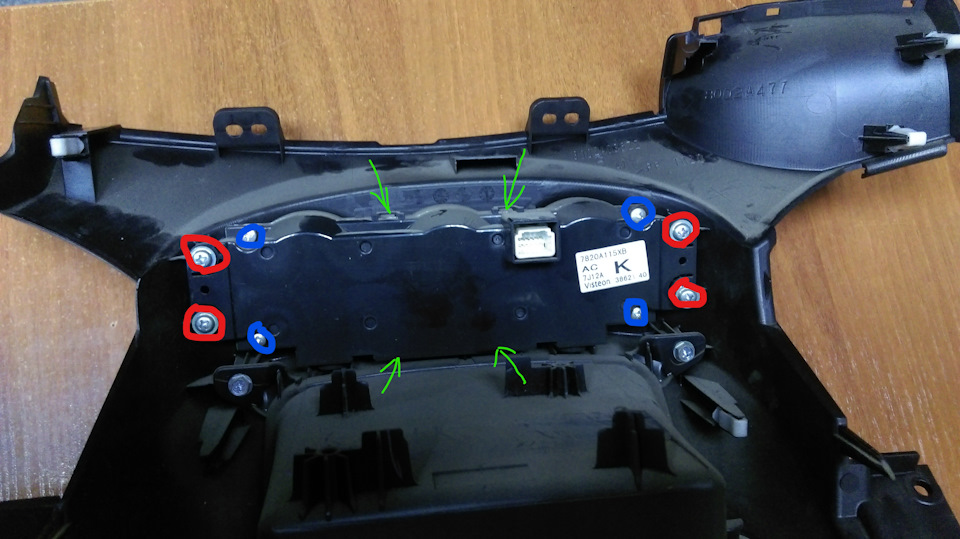

Розбираємо клімат викручуючи 4 саморізи та 4 засувки.
4

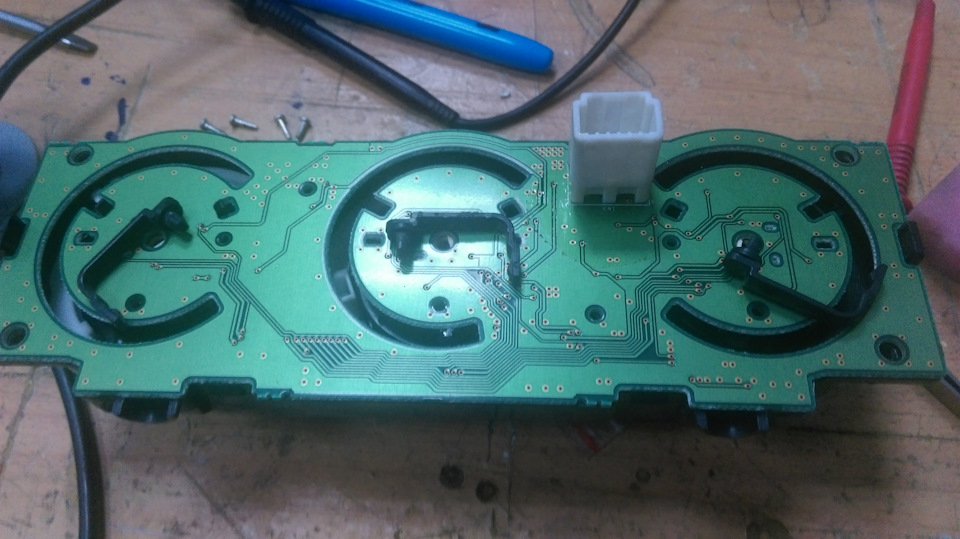

Витягуємо плату, акуратно відстебнувши "крутилки" На платі кращевідразу відзначити полярність світлодіодів, щоб при заміні на новіне виникло питань. Червоним відзначені світлодіоди основногопідсвічування, в оригіналі червоні, замінені на білі.
Використовувалися світлодіоди розміру smd 0608 12шт.
/>
Синім відзначені світлодіоди індикації при натисканні на "крутилку"в оригіналі помаранчеві замінені на сині.
Використовувалися світлодіоди розміру smd 0804 3шт.
Жовтим відзначені світлодіоди підсвічування які вони в оригіналі ях.З. Замінені на білі вивідні (здається надто яскраві) 2 шт. Дляподання з чим доведеться мати справу.
Збираємо все у зворотному порядку, головне завдання не подряпатипластик.

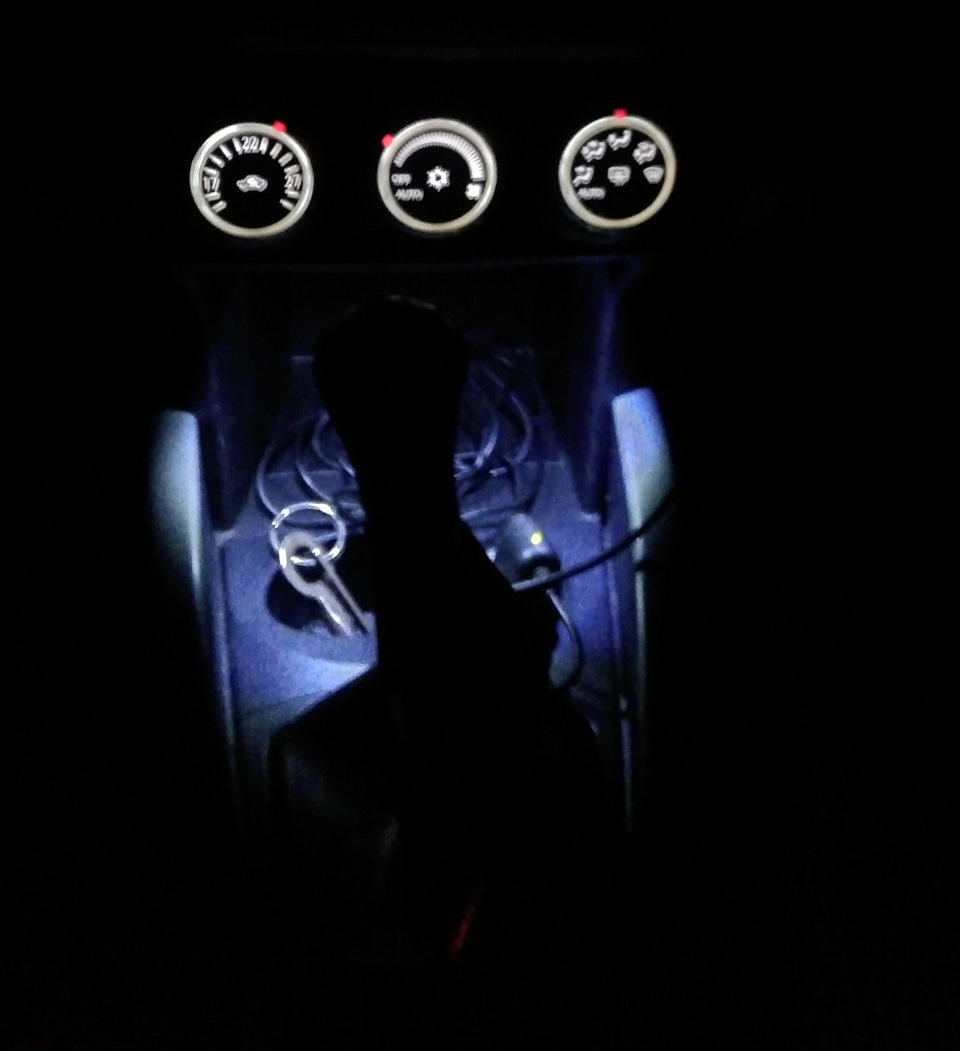

А ось так виглядають тепер світлодіоди підсвічування ніші підкліматом.
8
При виконаній роботі особливих труднощів та проблем не виникло.
Часу витрачено близько 2-3 годин.
Обіцяю відео та повний фотосет, виконаної роботи по салону! Запис був підкоригований завдяки MobileMan(mobileman), дякую що уважно читаєтетеми! /p>
Всім дякую!
Коментарі17
Спасибі
Яке все-таки штатне підсвічування червоне чи помаранчева?

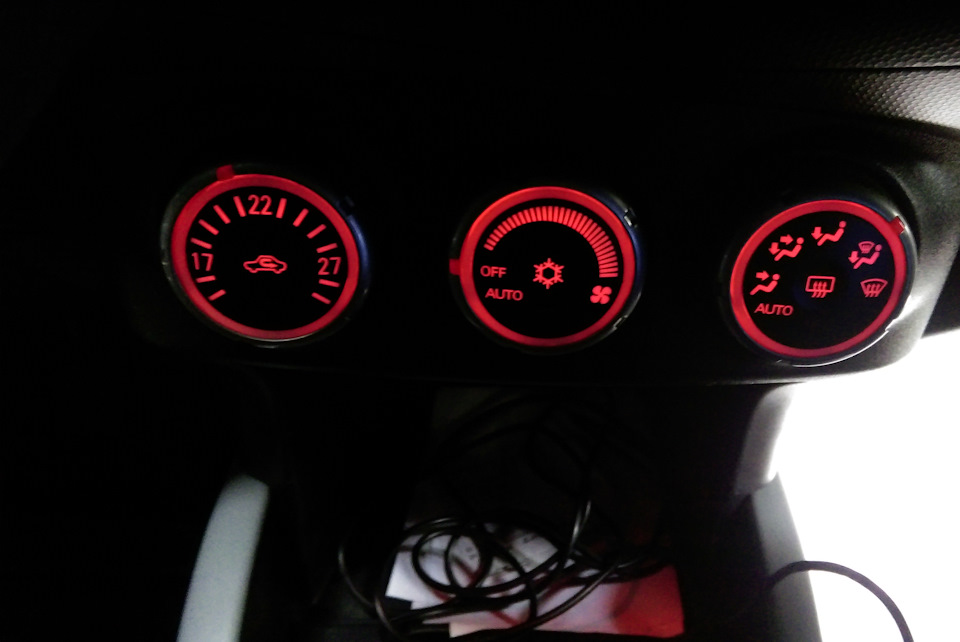

Ближче до червоного кольору.
Нуууу не знаю, багато бачив різних варіантів переробок підсвічування, на мене так рідна червона шикарна, спокійна, взагалі не відволікаюча, завжди можна зменшити і додати яскравість. ну справа кожного, молодець, що все сам, справа майстра боїться!)
Клас! Я собі жовте підсвічування консолі після білої зробив, не так відволікає
Розгляну як варіант! Теж круто!
А резистори для нижніх 3-х пар світлодіодів чомусь не припаяв? Вони не горітимуть. Та й так видно, що вони не горять.
Якщо йдеться про вивідні світлодіоди які я впаяв для підсвічування ніші під кліматом, то відповім що додаткові струмообмежуючі резистори там не потрібні. Так як ті, що там стояли по напрузі від 1.5 до 3v. З приводу довговічності, експлуатую з середин...
Ні, мова не про них. А про нижні діоди всіх трьох крутилок.
Я спочатку, навіть трохи задумався. Все-таки майже чотири місяці пройшло. І я точно знаю що я жодного резистора з обмеження не впаював! У результаті виходить що я всіх обдурив. Переглянувши сої фотографії я побачив що світлодіодів спочатку на тих міс...
Звичайно був досвід. Допаюєте нижні світлодіоди і 3 резистори на 1.8 kOM.
Влітку планую вкотре розібрати все. Шумка, музика, тоді і косяки і недоліки приберу. Дякую що звернули увагу!
Ось сюди треба додати три резистори, та й нижні світлодіоди допаяти. Японці заощадили) З цими діодами це коло більш рівномірно буде підсвічене
Спасибі, подивився! У вас теж нижні світлодіоди дуже яскраві вийшли, ! А потім глянув що з підсвічуванням зробив її власник, це розмальовка якась!
Тсвітить так само як і червона) чому всі думають що яскраво світить?) Просто на фото так виходить
